1 TRAININGSCENTER START

2 HERZLICH WILLKOMMEN! START LÖSUNG KONTROLL FRAGEN
Es freut uns, dass Du den Weg ins Trainingscenter gefunden hast. Deine Aufgabe des Monats lautet: „ANFALLENDE SCHLÄMME IN DER ABWASSERREINIGUNG“ START LÖSUNG KONTROLL FRAGEN

3 ANFALLENDE SCHLÄMME IN DER ABWASSERREINIGUNG

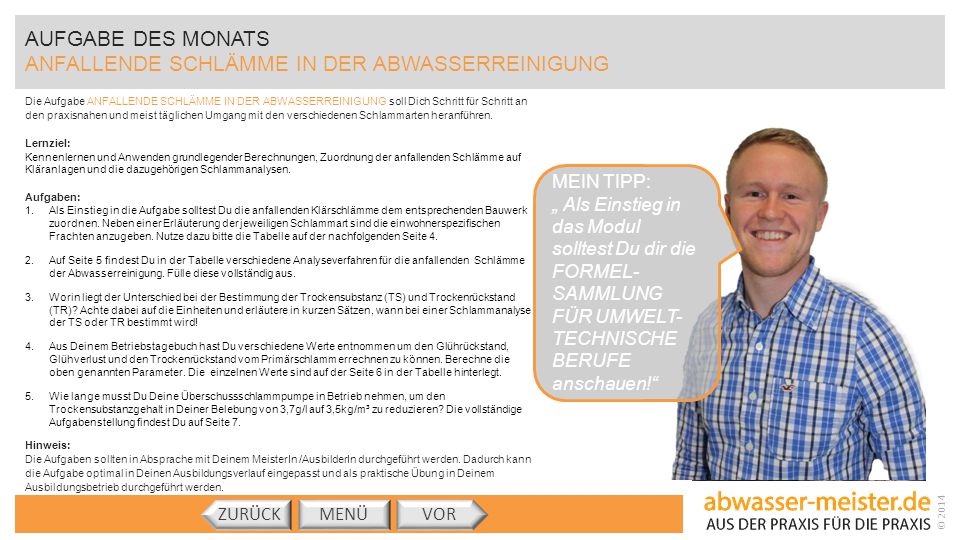

AUFGABE DES MONATS ANFALLENDE SCHLÄMME IN DER ABWASSERREINIGUNG Die Aufgabe ANFALLENDE SCHLÄMME IN DER ABWASSERREINIGUNG soll Dich Schritt für Schritt an den praxisnahen und meist täglichen Umgang mit den verschiedenen Schlammarten heranführen. Lernziel: Kennenlernen und Anwenden grundlegender Berechnungen, Zuordnung der anfallenden Schlämme auf Kläranlagen und die dazugehörigen Schlammanalysen. Aufgaben: Als Einstieg in die Aufgabe solltest Du die anfallenden Klärschlämme dem entsprechenden Bauwerk zuordnen. Neben einer Erläuterung der jeweiligen Schlammart sind die einwohnerspezifischen Frachten anzugeben. Nutze dazu bitte die Tabelle auf der nachfolgenden Seite 4. Auf Seite 5 findest Du in der Tabelle verschiedene Analyseverfahren für die anfallenden Schlämme der Abwasserreinigung. Fülle diese vollständig aus. Worin liegt der Unterschied bei der Bestimmung der Trockensubstanz (TS) und Trockenrückstand (TR)? Achte dabei auf die Einheiten und erläutere in kurzen Sätzen, wann bei einer Schlammanalyse der TS oder TR bestimmt wird! Aus Deinem Betriebstagebuch hast Du verschiedene Werte entnommen um den Glührückstand, Glühverlust und den Trockenrückstand vom Primärschlamm errechnen zu können. Berechne die oben genannten Parameter. Die einzelnen Werte sind auf der Seite 6 in der Tabelle hinterlegt. Wie lange musst Du Deine Überschussschlammpumpe in Betrieb nehmen, um den Trockensubstanzgehalt in Deiner Belebung von 3,7g/l auf 3,5kg/m³ zu reduzieren? Die vollständige Aufgabenstellung findest Du auf Seite 7. Hinweis: Die Aufgaben sollten in Absprache mit Deinem MeisterIn /AusbilderIn durchgeführt werden. Dadurch kann die Aufgabe optimal in Deinen Ausbildungsverlauf eingepasst und als praktische Übung in Deinem Ausbildungsbetrieb durchgeführt werden. MEIN TIPP: „ Als Einstieg in das Modul solltest Du dir die FORMEL-SAMMLUNG FÜR UMWELT-TECHNISCHE BERUFE anschauen!“ ZURÜCK MENÜ VOR

4 ANFALLENDE SCHLÄMME IN DER ABWASSERREINIGUNG

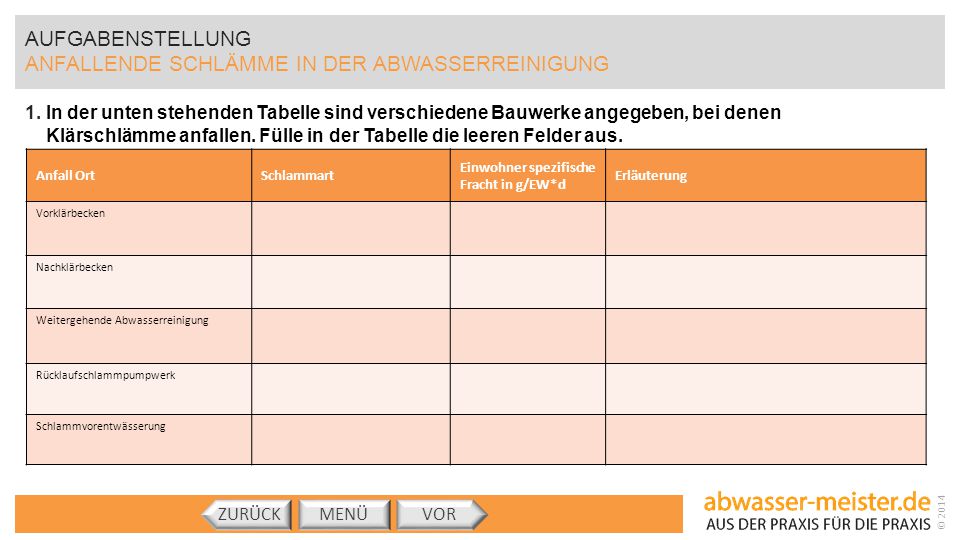

AUFGABENSTELLUNG ANFALLENDE SCHLÄMME IN DER ABWASSERREINIGUNG 1. In der unten stehenden Tabelle sind verschiedene Bauwerke angegeben, bei denen Klärschlämme anfallen. Fülle in der Tabelle die leeren Felder aus. Anfall Ort Schlammart Einwohner spezifische Fracht in g/EW*d Erläuterung Vorklärbecken Nachklärbecken Weitergehende Abwasserreinigung Rücklaufschlammpumpwerk Schlammvorentwässerung ZURÜCK MENÜ VOR

5 ANFALLENDE SCHLÄMME IN DER ABWASSERREINIGUNG

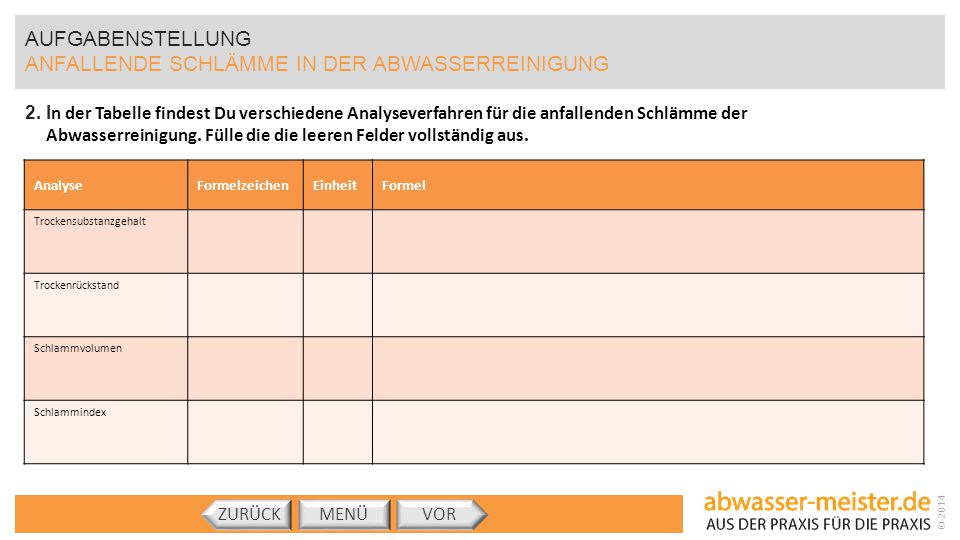

AUFGABENSTELLUNG ANFALLENDE SCHLÄMME IN DER ABWASSERREINIGUNG 2. In der Tabelle findest Du verschiedene Analyseverfahren für die anfallenden Schlämme der Abwasserreinigung. Fülle die die leeren Felder vollständig aus. Analyse Formelzeichen Einheit Formel Trockensubstanzgehalt Trockenrückstand Schlammvolumen Schlammindex ZURÜCK MENÜ VOR

6 ANFALLENDE SCHLÄMME IN DER ABWASSERREINIGUNG
AUFGABENSTELLUNG ANFALLENDE SCHLÄMME IN DER ABWASSERREINIGUNG 4. Glührückstand, Glühverlust und Trockenrückstandbestimmung vom Primärschlamm (Auszug aus dem Betriebstagebuch) Muffelofen ZURÜCK MENÜ VOR

7 ANFALLENDE SCHLÄMME IN DER ABWASSERREINIGUNG
AUFGABENSTELLUNG ANFALLENDE SCHLÄMME IN DER ABWASSERREINIGUNG 5. TS-Gehalt Reduzierung mit Hilfe einer Pumpe im Belebungsbecken Laut Laboranalyse hat sich ergeben, dass der TS-Gehalt in der Belebung bei 3,7g/l liegt. Wie lange musst Du deine Überschussschlammpumpe in Betrieb nehmen, damit Du Deinen Wunsch TS-Gehalt von 3,5g/l erreichst? Aus deinem Betriebstagebuch und Betriebsdatenblatt der Überschusschlammpumpe konntest Du folgende Werte entnehmen: Rücklaufschlammverhältnis = 100% Volumen der Belebung = 7000m³ QPumpe = 23l/s Belebungsbecken ZURÜCK MENÜ VOR

8 ANFALLENDE SCHLÄMME IN DER ABWASSERREINIGUNG
LÖSUNGSHILFE ANFALLENDE SCHLÄMME IN DER ABWASSERREINIGUNG 1. In der unten stehenden Tabelle, sind verschiedene Bauwerke angegeben, bei denen Klärschlämme anfallen. Fülle in der Tabelle die leeren Zeilen aus. Anfall Ort Schlammart/Bezeichnung Einwohner spezifische Fracht in g/EW*d Erläuterung Vorklärbecken Primärschlamm 45g/EW*d Ist der Schlamm, der sich im Vorklärbecken absetzt. Er enthält grobe Bestandteile wie z.B. Fäkalien, Gemüse und Papier und ist sehr dickbreiig. Der Wasseranteil des Schlamms liegt bei ca % und hat einen hohen Anteil an organischen Inhaltsstoffen. Nachklärbecken Sekundärschlamm 35g/EW*d Ist der Schlamm, der in der Nachklärung anfällt und entnommen wird (Überschussschlamm). In der Zusammensetzung ist er homogener als Primärschlamm und besteht aus der Biomasse der Belebungsanlage. Der Wasseranteil liegt bei ca %. Weitergehende Abwasserreinigung Tertiärschlamm 10g/EW*d Ist der Schlamm, der durch die Nachfällung in der weitergehenden Abwasserreinigung wie z.B. Filtration oder Aktivkohlefilter anfällt. Rücklaufschlammpumpwerk Rücklaufschlamm Nach der biologischen Reinigungsstufe wird der Schlamm vom gereinigten Abwasser in der Nachklärung getrennt. Ein Großteil des getrennten Schlamms wird in die biologische Reinigungsstufe als Rücklaufschlamm zurückgeführt. Schlammvorentwässerung Überschussschlamm Ein kleinerer Teil des Rücklaufschlamms wird als sogenannter Überschussschlamm aus dem System entnommen und der Vorentwässerung zugeführt. ZURÜCK MENÜ VOR

9 ANFALLENDE SCHLÄMME IN DER ABWASSERREINIGUNG
LÖSUNGSHILFE ANFALLENDE SCHLÄMME IN DER ABWASSERREINIGUNG 2. In der Tabelle findest Du verschiedene Analyseverfahren für die anfallenden Schlämme der Abwasserreinigung, fülle diese vollständig aus. Analyse Formelzeichen Einheit Formel Trockensubstanzgehalt TS g/l 𝑇𝑆 = 𝑀𝑎𝑠𝑠𝑒 𝐹𝑖𝑙𝑡𝑒𝑟 𝑚𝑖𝑡 𝑆𝑐ℎ𝑙𝑎𝑚𝑚 (𝑔)−𝑀𝑎𝑠𝑠𝑒 𝐹𝑖𝑙𝑡𝑒𝑟 𝑙𝑒𝑒𝑟 (𝑔) 𝑉𝑃𝑟𝑜𝑏𝑒 (𝑙) Trockenrückstand TR % 𝑇𝑅 (%) = 𝑇𝑖𝑒𝑔𝑒𝑙 𝑚𝑖𝑡 𝑔𝑒𝑡𝑟𝑜𝑐𝑘𝑛𝑒𝑡𝑒𝑚 𝑆𝑐ℎ𝑙𝑎𝑚𝑚 𝑔 −𝑇𝑖𝑒𝑔𝑒𝑙 𝑙𝑒𝑒𝑟 (𝑔) 𝐸𝑖𝑛𝑤𝑎𝑎𝑔𝑒 𝑆𝑐ℎ𝑙𝑎𝑚𝑚 (𝑔) Schlammvolumen SV ml/l Schlammindex ISV ml/g 𝐼𝑆𝑉 = 𝑆𝑉 ( 𝑚𝑙 𝑙 ) 𝑇𝑆 ( 𝑔 𝑙 ) ZURÜCK MENÜ VOR

10 ANFALLENDE SCHLÄMME IN DER ABWASSERREINIGUNG
LÖSUNGSHILFE ANFALLENDE SCHLÄMME IN DER ABWASSERREINIGUNG 3. Unterschied zwischen Trockensubstanz (TS) und Trockenrückstand (TR) Der Trockensubstanz-Gehalt ist ein Maß für die enthaltene aktive Biomasse in einer Belebtschlammprobe. Der TS wird in g/l angegeben! Zur Bestimmung der Probenanalyse wird meist 100ml einer Probe filtriert und bei 105°C getrocknet. Vorher wird die Masse des Filters bestimmt und anschließend die Belebtschlammprobe in einer Nutsche filtriert. Nach dem Trocknen wird der Filter mit dem darin enthaltenen Rückstand gewogen und die leere Filtermasse abgezogen und auf 1000ml mit dem Faktor 10 multipliziert. Der TS wird häufig bei Schlämmen bestimmt, die nicht dickbreiig und filtrierbar sind. Der Trockenrückstand wird durch Verbrennung der vorher im Trockenschrank getrockneten Probe z.B. Trockensubstanzprobe (aber nicht in einem Filter, sondern in einem Porzellantiegel), im Muffelofen bei 550°C bestimmt. Subtrahiert man vom TS-Gehalt das Gewicht der Aschemenge so erhält man den Trockenrückstand. Der Trockenrückstand wird in % angegeben und sollte nicht mit dem Trockensubstanz-Gehalt verwechselt werden! Der TR wird bei Schlämmen bestimmt, die nicht filtrierbar und dickbeiig sind. Standzylinder ZURÜCK MENÜ VOR

11 ANFALLENDE SCHLÄMME IN DER ABWASSERREINIGUNG

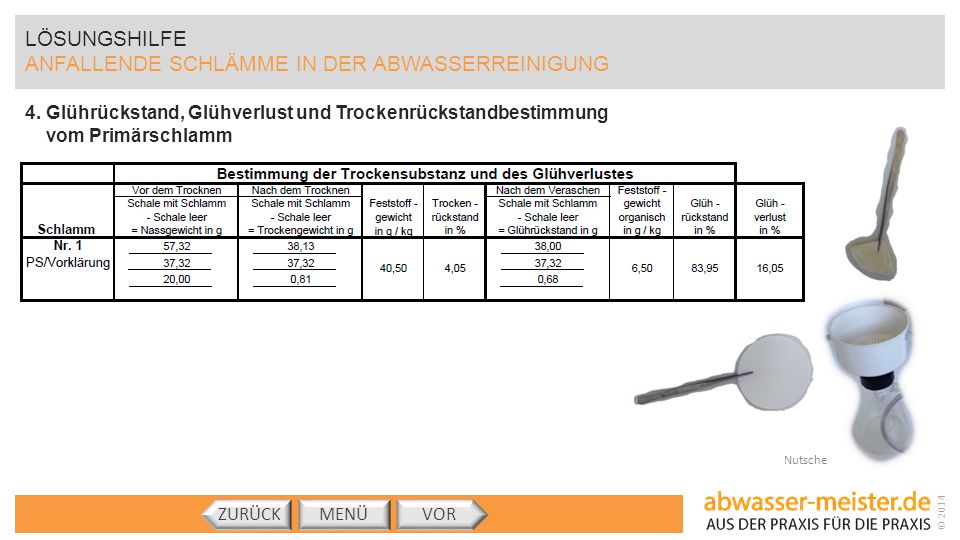

LÖSUNGSHILFE ANFALLENDE SCHLÄMME IN DER ABWASSERREINIGUNG 4. Glührückstand, Glühverlust und Trockenrückstandbestimmung vom Primärschlamm Nutsche ZURÜCK MENÜ VOR

12 ANFALLENDE SCHLÄMME IN DER ABWASSERREINIGUNG
LÖSUNGSHILFE ANFALLENDE SCHLÄMME IN DER ABWASSERREINIGUNG 5. TS-Gehalt Reduzierung mit Hilfe einer Pumpe im Belebungsbecken Laut Laboranalyse hat sich ergeben, dass der TS-Gehalt in der Belebung bei 3,7g/l liegt. Wie lange musst Du deine Überschussschlammpumpe in Betrieb nehmen, damit Du deinen Wunsch TS-Gehalt von 3,5g/l erreichst? Aus deinem Betriebstagebuch und Betriebsdatenblatt der Überschusschlammpumpe konntest Du folgende Werte entnehmen: Rücklaufschlammverhältnis = 100% Volumen der Belebung = 7000m³ QPumpe = 23l/s Hinweis: Ist die Differenz zwischen den momentanen TS und Wunsch TS-Gehalt. 1.𝑚𝑇𝑆 𝑧𝑢 𝑒𝑛𝑡𝑓𝑒𝑟𝑛𝑒𝑛= 7000𝑚³∗0,2𝑘𝑔𝑇𝑆 𝑚³ =1400kgTS Hinweis: TS-Gehalt in der Belebung und Rücklaufschlammvehältnis berücksichtigen, dabei ergibt sich der TS-Gehalt im Überschussschlamm von 7,4g/l. 2.𝑚𝑇𝑆 𝑃𝑢𝑚𝑝𝑒= 23𝑙∗3600𝑠∗ 𝑚 3 ∗7,4𝑘𝑔𝑇𝑆 𝑠∗ℎ∗1000𝑙∗𝑚³ =612,72𝑘𝑔/ℎ 3.Stunden 𝑃𝑢𝑚𝑝𝑒 𝑖𝑛 𝐵𝑒𝑡𝑟𝑖𝑒𝑏= 1400𝑘𝑔𝑇𝑆∗ℎ 612,72𝑘𝑔𝑇𝑆 =2,28ℎ ZURÜCK MENÜ VOR

13 KONTROLLFRAGEN ZURÜCK MENÜ VOR

14 DEIN PERSÖNLICHER TRAINER
„Hast Du Fragen zu den Lösungen oder Kontrollfragen? Kein Problem! Melde Dich gleich bei mir im SAMMELPLATZ“ BJÖRN ZURÜCK MENÜ VOR
