1 (CSCW)-Arbeitsumgebung INTEGRATION und INTERAKTION der TECHNIK Pos. 3 Pos. 2 Pos. 1 Hauptkamera Raummikrophon und Audio-Wiedergabesystem Lehrerkamera Dokumentenkamera Leinwand & Tafel Smartboard Beamerposition Schatten

2 Elektrand 4 Scene-Lab: Verkabelungs-Schema IR-Steuerung mit Steuermodul im Nebenraum verdrahtet VCR Audio Out Video Out Rack IN:Audio IN:Video OUT:Audio OUT:Video PC OUT: RGB COM1 IN: Audio OUT: Audio COM2 Video Scanner (VSC100) Doku-Cam (WL 180) Monitor VGA-Splitter IN OUT:1 OUT: 2 OUT: 3 OUT: 4 Technics Power Amp A IN: RGB IN: S-Video IN: Video Beamer E B TV C Swift Site IN: Audio IN: Video OUT: Video OUT: Audio IO/OI D IN: Video Smart- board VCR OUT:Audio OUT:Video

3 MultiMedia - Räume FLEXIBILITÄT und OPTIMALE NUTZUNG * flexibel nachrüstbar, * übersichtliche Anordnung von unterschiedlichen Medien, 220 V - Computeranschlüsse ISDN-Telefonzugang 220 V -Standardnetz TCP/IP- 100Mbit mit LWL-Backbone * ebenerdige Abdeckungen, wenig offenliegende Verkabelung,

4 x 3x1,5mm 2 5x 3x1,5mm 2 4x 3x1,5mm 2 6x 3x1,5mm 2 4x 3x1,5mm 2 2x 3x1,5mm 2 10x 3x1, 5mm 2 16x 3x1,5mm 2 8x 3x1,5mm 2 4x 3x1,5mm 2 5x 3x1,5mm 2 1x 3x1,5mm 2 2x 3x1,5mm 2 3x 3x1,5mm 2 2x 3x1,5mm 2 1x 3x1,5mm 2 9x 3x1,5mm 2 LEGENDE 220V Rechner220V DatenTelefon Koaxial (Video)Mikro RS 232RGB RS Smartboard RS SwiftSite Beamer - RGB Beamer - Video Audio - SwiftSite PC - RGB PC - COM1 PC - COM2 Bodentanks (Elektranten) - Lage und Verkabelung

5 Dokumentation Medientechnik SCENE-LAB (H17) Bodentanks (Elektranten) Bestückung Standart:2 Doppelanschluß 220V (orange) 1 Doppelanschluß 220V (weiß) 1 Doppelanschluß (Nr ) mit 2 Einsätzen Elektrant 1: ein Steckplatz bleibt leer wegen zuviel Kabel (nur ein oranger Doppelanschluß 220V) Elektrant 2: Standart Elektrant 3: Möglichkeit lose liegendes Mikrokabel zu entkoppeln um Mikro anzuschließen Elektrant 4: 1 Doppelanschluß 220V (orange) 1 Doppelanschluß 220V (weiß) 2 Doppelanschluß (Nr ) mit 4 Einsätzen: 1x Datenanschluß (Fa. Pape), 3x Fa. Märtens Folgende Kabel: 1x RG59 für Videoanschluß, 1x 4DA flexibel für Smartboard, 2x 2DA flexibel für Mikro?, 2x 1DA flexibel für Mikro Anschlüsse für: Mikro, RGB (Beamer), S-Video (Swift Site), Audio (Power Amp), 2x Seriell (Smartboard + Swift Site) Elektrant 5: Standard Elektrant 6: Standard Elektrant 7: Telefonkabel bis hier hinein, lose mit Anschlußbuchse, Mikroanschlußbuchse lose Elektrant 8: Standard Elektrant 9: Standard

6 MultiMedia - Räume DATENMANAGEMENT und (Fern)STEUERUNG

7 Steuereinheit Funkempfänger 24 Y Z G NET 24 Y Z G A BC DEFGH G /8 VER- DUNKELUNG 1 LICHT 4 KLIMA *1 *2 Nicht belegt belegt *1 *2 rot wird zu gelb Blau wird zu weiß Verschaltung Funkempfänger und Steuereinheit 5/6 LEINWAND 2 - MEDIEN STEUERUNG Bereich in dem Kabel in die Wand führen SwiftSite Fernseher RaumKamera Beamer Verstärker NET

8 PortBuchseKabelÜberAn RechtsHEADSET MIC3,5mm Klinke--- HEADSET PHONE3,5mm Klinke--- HintenPOWERDIN-Buchse ?direktNetzteil IN: AUDIODIN-Buchse (Rund)Koax?DeckeRaummikro IN: DOKU-CAMDIN-Buchse (Rund)KoaxDeckeDokuCam: OUT S-VIDEO OUT : VIDEOKoaxKoaxDeckeBeamer: VIDEO INPUT OUT : AUDIO LKoax--- OUT : AUDIO RKoax--- IN : VIDEOKoaxKoaxDeckeRaumkamera: CAMERA CABLE IN : AUDIO LKoax--- IN : AUDIO RKoax--- TV : VIDEOKoaxScartdirektTV: AV2 IN OUT : AUDIO LKoax2xKoaxDeckePower Amp: ???? IN OUT : AUDIO RKoax TV : S-VHSS-VHS--- IO/OISeriellSeriellDeckeDozenten-PC: SERIELL A ISDN AISDNISDNDeckeISDN-Anschluß Nebenraum ISDN CISDN--- ISDN BISDN--- ISDN AISDNISDNDeckeISDN-Anschluß Nebenraum LANNetzwerkNetzwerkDeckeHub Vorne INFRAROT-1DADeckeIR-Steuermodul: Port B Picture Tel Swift Site: Anschlußbelegungen

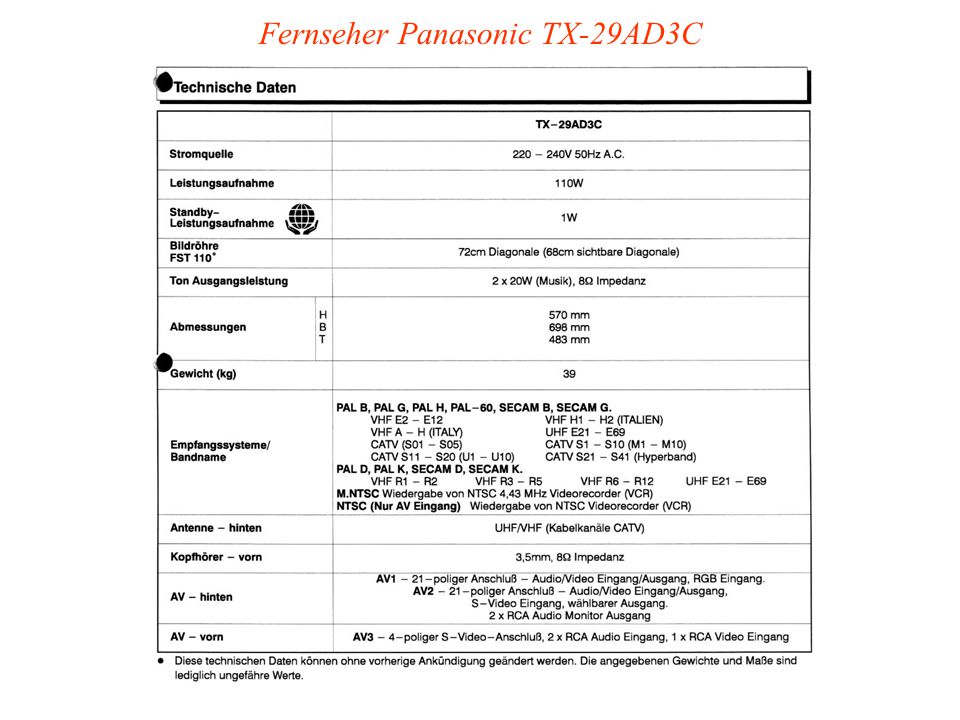

9 Fernseher Panasonic TX-29AD3C

10 PortBuchseKabelÜberAn ANTENNEKoax--- S-VHS SCART AV1Scart--- S-VHS SCART AV2ScartScartdirektSwift Site: TV: VIDEO INFRAROT-1DADeckeIR-Steuermodul: Port C TV:Anschlußbelegungen (Rückseite)

11 Audioverstärker Panasonic SU-V500/300

12 230 V 50Hz Verstärker Rückseite: Lautsprecher Tape 1 play AuxTuner Nicht belegt belegt Verstärker Frontseite: nur IR-Steuerung belegt Anschlußbelegungen Audioverstärker

13 Raumkamera Canon VC-C3

14

15

16 PortBuchseKabelÜberAn CAMERA CABLEKoaxKoaxDeckeSwift Site: IN: VIDEO INPUT?1DADeckeNetzteil INFRAROT-1DADeckeIR-Steuermodul: Port D Raumkamera Anschlußbelegungen (Rückseite)

17 LCD Projektor NEC MultiSync MT830/1030

18

19 Beispiel: Hier verwendetes Objektiv: Diagoale etwa 1,80m bei ~3,30m Projektionsentfernung LCD Projektor NEC MultiSync MT830/1030

20 PortBuchseKabelÜberAn IN: S-VideoS-VIDEOS-VideoS-VideoDeckeRACK: VIDEO IN AUDIO L / mono Chinch--- AUDIO RChinch--- IN: Video VIDEO ChinchChinchDeckeSwift Site: IO/OI AUDIO L / mono Chinch--- AUDIO RChinch--- IN: AUDIO3,5mm Klinke--- IN: RGB 1RGB Mini-D-Sub (15 Pin) RGBDeckeVGA Splitter: OUT 4 AUDIO3,5mm Klinke--- IN: RGB 2RGB15 Pin Mini-D-Sub--- AUDIO3,5mm Klinke--- sonstigePC CONTROL?--- MOUSE INPUT?--- REMOTE CONTR. ?--- INFRAROT-1DADeckeIR-Steuermodul: Port E LCD Projektor NEC MultiSync MT830/1030 Anschlußbelegungen

21 Video Imager Panasonic WE-MV180A

22

23 PortBuchseKabelÜberAn Links OUT:AUDIO LChinch1DAdirektDozenten-PC: AUDIO LINE OUT AUDIO RChinch VIDEOChinch--- S-VIDEOS-VIDEOS-VIDEOTank 4Swift Site: DOKUCAM MikroIN6,3mm Klinke--- HintenIN:1 S-VIDEOS-VIDEO--- 1 VIDEOChinchChinchdirektVCR: OUT 1 AUDIO RChinchChinchdirektVCR: OUT 1 AUDIO LChinch 2 S-VIDEOS-VIDEO--- 2 VIDEOChinch--- 2 AUDIO RChinch--- 2 AUDIO LChinch--- OUT:VIDEO SYNCKoax --- R, G, B3 x Koax--- DokuCam Panasonic VideoImager WE-MV 180A: Anschlußbelegungen

24 PortBuchseKabelÜberAn Audio:LINE IN3,5mm Klinke1DAdirektDokuCam: AUDIO OUT MICRO IN3,5mm Klinke--- LINE OUT3,5mm Klinke--- SPEAKER OUT3,5mm Klinke 1DATank 4Power Amp : ????? IN VGA:OUT 115 PIN--- OUT 215 PINVGAdirektVGA Splitter: IN NetzwerkNetzwerkNetzwerkTank 4Hub SERIELL A Seriell SeriellTank 4Smartboard SERIELL BSeriellSeriellTank 4Swift Site: IO/OI PARALLEL25 PIN Centronics--- MOUSEPS2PS2direktFunkempfänger KEYBOARDPS2PS2direktFunkempfänger Dozenten-PC Anschlußbelegungen

25 PortBuchseKabelÜberAn AC INKaltgeräteKaltgerätedirektTischsteckdose EXTENSION OUT 115 PIN RGB--- EXTENSION OUT 215 PIN RGB(RGBdirektVSC100) EXTENSION OUT 315 PIN RGBRGBdirektMonitor: EXTENSION OUT 415 PIN RGBRGBTank 4Beamer: RGB INPUT 1 IN:keineVGAdirektDozenten-PC: VIDEO OUT 2 TLS VGA SPLITTER HR: Anschlußbelegungen
