1 Dioden

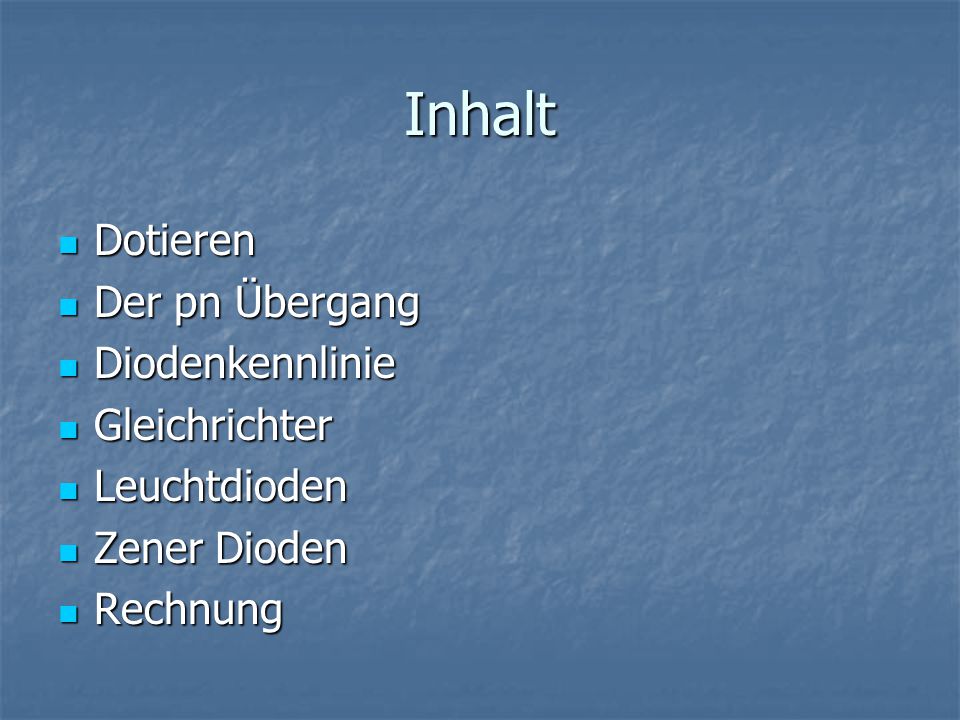

2 Inhalt Dotieren Dotieren Der pn Übergang Der pn Übergang Diodenkennlinie Diodenkennlinie Gleichrichter Gleichrichter Leuchtdioden Leuchtdioden Zener Dioden Zener Dioden Rechnung Rechnung

3 Dotieren Si Al Si P -

4 p-n-Übergang P-DotiertN-DotiertSperrschicht

5 p-n-Übergang + - P-DotiertN-DotiertSperrschicht

6 Dioden Kennlinie U I SperrbereichDurchlassbereich Schleusenspannung Durchbruchspannung

7 Gleichrichter Einweggleichrichter

8 Gleichrichter Doppelweggleichrichter

9 Gleichrichter Brückengleichrichter

10 LED

11 Zenerdiode U2 U1 Ug Ug=U1+U2

12 Rechnung Gegeben: U SEC = 15V U LED1 = 1.8V U LED2 = 2V U LED3 = 3.6V I LED =20mA D1= Z-Diode, 5.6V Gesucht: R1, R2, R3, R4

13 Lösung: I LED123 = 3·I LED = 3·20mA = 60mA R2= U Zener -U LED1 = (5.6V-1.8V)/20mA = 0.19kΩ = 190Ω R3= U Zener -U LED2 = (5.6V-2V)/20mA = 0.18kΩ = 180Ω R4= U Zener -U LED3 = (5.6V-3.6V)/20mA = 0.1kΩ = 100Ω U GLEICHGERICHTET = U in -2·0.7V = 15V-2·0.7V = 13.6V R1= (U GLEICHGERICHTET -U Zener )/I LED123 = 0.4kΩ = 400Ω

14 THE END
