1 Mikrocomputertechnik Port-Befehls-Quickie Prof. J. Walter Stand Januar Mikrocomputertechnik Jürgen Walter „Port-Befehls-Quickie“ 8051-Port Befehle

2 Mikrocomputertechnik Port-Befehls-Quickie Prof. J. Walter Stand Januar Lernziele:  Schreiben eines Port-Bits?  Lesen Port-Bits?  Speichern eines Port-Bits?  Verschieben eines Port-Bits?

3 Mikrocomputertechnik Port-Befehls-Quickie Prof. J. Walter Stand Januar Voraussetzungen

4 Mikrocomputertechnik Port-Befehls-Quickie Prof. J. Walter Stand Januar Wozu dient ein Port? T1 - Taster 1T3 - Taster 3T2 - Taster 2 L3 - LED 3L2 - LED 2 Controller C8051F340 L1 - LED 1

5 Mikrocomputertechnik Port-Befehls-Quickie Prof. J. Walter Stand Januar Port–Eingang „0“ und „1“-Pegel – 8051 Assembler Befehle Eingang + Vcc GND R = ca. 50 kΩ Im ControllerPeripherie Port 1.1 jnb P1.1,MARKE_1 jb P1.1,MARKE_2

6 Mikrocomputertechnik Port-Befehls-Quickie Prof. J. Walter Stand Januar Port–Eingang „0“ und „1“-Pegel – 8051 Assembler Befehle Eingang + Vcc GND R = ca. 50 kΩ Im ControllerPeripherie Port 1.1 mov C,P1.1 Quelle Ziel Befehl

7 Mikrocomputertechnik Port-Befehls-Quickie Prof. J. Walter Stand Januar Port–Ausgang mit Leuchtdiode Ausgang + Vcc GND R = 50 kΩ Im ControllerPeripherie P3.2 clr P3.2

8 Mikrocomputertechnik Port-Befehls-Quickie Prof. J. Walter Stand Januar Port–Ausgang mit Leuchtdiode Ausgang + Vcc GND R = 50 kΩ Im ControllerPeripherie P3.2 setb P3.2

9 Mikrocomputertechnik Port-Befehls-Quickie Prof. J. Walter Stand Januar Port–Ausgang mit Leuchtdiode – C = „0“ Ausgang + Vcc GND R = 50 kΩ Im ControllerPeripherie P3.2 mov P3.2,C

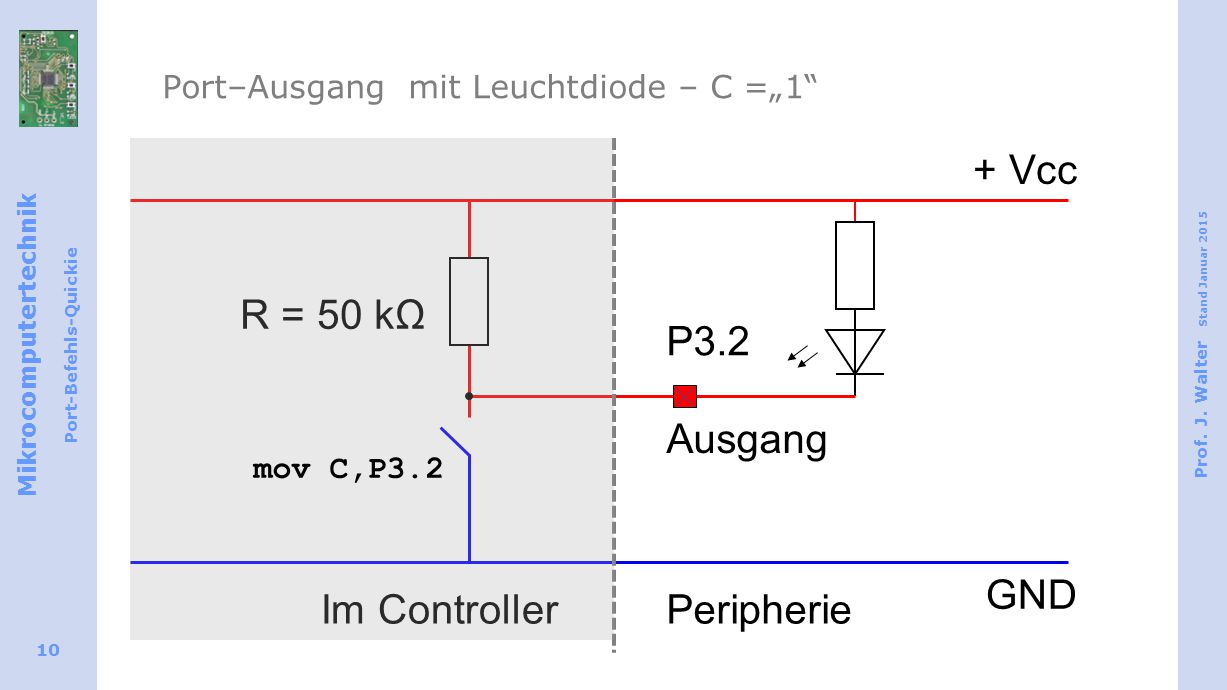

10 Mikrocomputertechnik Port-Befehls-Quickie Prof. J. Walter Stand Januar Port–Ausgang mit Leuchtdiode – C =„1“ Ausgang + Vcc GND R = 50 kΩ Im ControllerPeripherie P3.2 mov C,P3.2

11 Mikrocomputertechnik Port-Befehls-Quickie Prof. J. Walter Stand Januar Übung: Port  Erstellen Sie aus dem Schaltplan des VC_2 Controllers die Tabellen: EingangPortAnschluss INP1.1T1 IN AusgangPortAnschluss OUT

12 Mikrocomputertechnik Port-Befehls-Quickie Prof. J. Walter Stand Januar Quickies – schnell und intensiv lernen  Ziel erreicht!
