1 Luftaufbereitungsgerät / Monoblock Daniel Miljic & Miroslav Markovic

2 Inhaltsverzeichnis 1) Funktion 2) Monoblock-Teile 3) Hygiene 4) Siphonierung 5) Gehäusekonstruktion 6) Qualitätsstufen 7) Auslegung 8) Steuerung 9) Schnittstellen HLKS 10) Wartung/ Service 11) Lieferanten

3 Funktion

4 Monoblock-Teile

5 Ansaugteil Das Ansaugteil leitet die Luft vom Kanalquerschnitt zum grösseren Komponentenquerschnitt.

6 Filterteil Luftfilter sind Bauteile der Luftaufbereitung, mit denen teilchen- und gasförmige Verunreinigungen aus der Luft gefiltert und abgeschieden werden. Sie schützen sowohl den zu klimatisierenden Raum als auch die Bauteile der Lüftungs- und Klimaanlagen vor der Verschmutzung.

7 Wärmerückgewinnerteil Wärmerückgewinnungssysteme entziehen der Abluft Wärmeenergie bevor diese als Fortluft ins Freie entweicht. Diese Wärmeenergie wird an die aufzubereitende Aussenluft übertragen. Somit wird ein wesentlicher Teil der zu Erwärmung der Aussenluft benötigten Primär-Energie eingespart.

8 Lufterhitzerteil In RLT-Anlagen werden Lufterhitzer zu Erwärmung der Luft eingesetzt. Als Luftvorwärmer heizen sie, in Ergänzung zur Wärmerückgewinnungsanlage bei tiefen Außentemperaturen, wenn die WRG-Anlage alleine die erforderliche Erwärmung der Luft nicht schafft.

9 Frostschutzteil Der Frostschutzthermostat hat die Aufgabe, wassergefüllte Wärmetauscher vor dem Einfrieren zu schützen. Die luftseitige Frostüberwachung muss mit einem Kapillarrohr erfolgen. Der Fühler arbeitet nach dem Prinzip der Dampfdruckkondensation. Unterschreitet die Temperatur an irgendeiner Stelle, auf einer Länge von ca. 10 cm, den eingestellten Schaltwert von 2°C, so bricht der Dampfdruck im Fühlersystem zusammen und löst den Frostalarm aus. Reihenfolge im Falle das die Temperatur unter den Einstellwert sinkt: - Zuluft- und Abluft-Ventilatoren werden ausgeschaltet - Zuluft- und Abluft-Klappen werden geschlossen - Das Lufterhitzer-Ventil wird geöffnet - Die Interpumpe wird eingeschaltet - Der Frostalarm wird signalisiert

10 Luftkühlerteil In RLT-Anlagen werden Luftkühler zur Kühlung und zur Entfeuchtung der Luft eingesetzt. Die Wärmeenergie strömt von der warmen Luft zum kälteren Medium. Dieses wird zuvor von einer Kältemaschine gekühlt und durchströmt den Luftkühler, wo es der Luft Wärmeenergie entzieht.

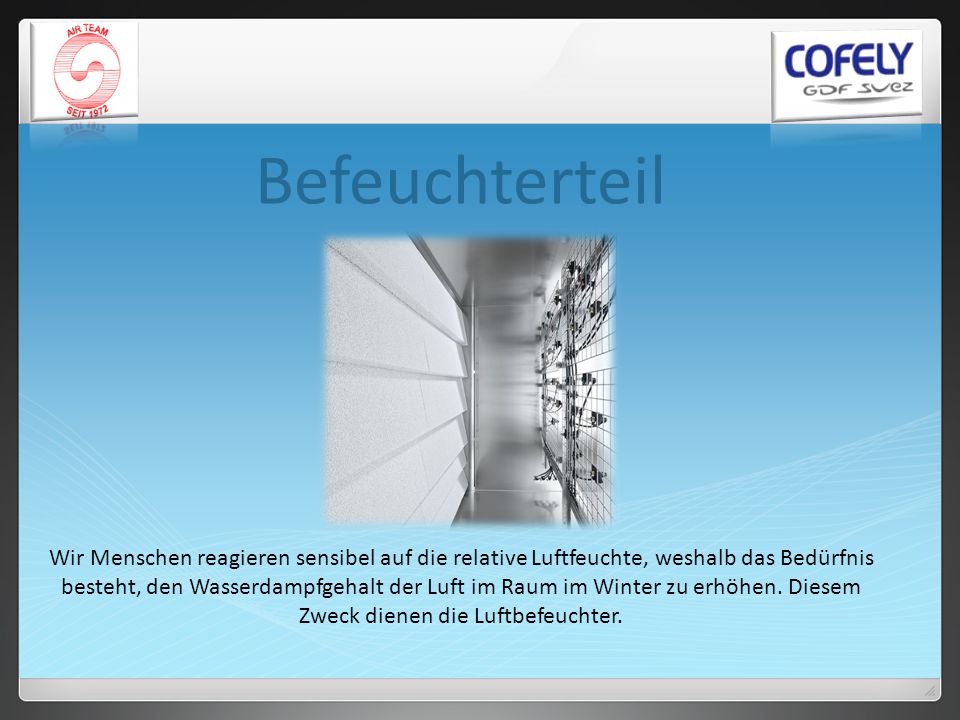

11 Befeuchterteil Wir Menschen reagieren sensibel auf die relative Luftfeuchte, weshalb das Bedürfnis besteht, den Wasserdampfgehalt der Luft im Raum im Winter zu erhöhen. Diesem Zweck dienen die Luftbefeuchter.

12 Ventilatorteil Jede RLT-Anlage enthält mindestens einen Ventilator. Er ist das Herz der Anlage und das wichtigste Bauteil. Der Ventilator ist eine Strömungsmaschine, die bei einem bestimmten Volumenstrom die Luft durch die Anlage befördert. Dabei erzeugt sie eine Druckerhöhung, die den Strömungswiderstand aller Teile der Anlage überwindet. Da der Ventilator den meisten Strom in der Lüftungsanlage verbraucht, ist er sorgfältig auszulegen (Wirkungsgradoptimum). Je nach Aufbau wird zwischen drei Bauformen unterschieden. -Axialventilator -Radialventilator -Querstromventilator

13 Schalldämpferteil Lüftungs- und Klimaanlagen enthalten Bauteile, die Schallwellen darstellen. Dazu gehören z.B Ventilatoren, Drosselklappen und Luftdurchlässe. Um geforderte Schallpegelwerte zu gewährleisten, müssen Schalldämpfer in die Anlage eingebaut werden.

14 Revisionsteil Revisionsteile ermöglichen den Zugang zu den Komponenten zum Zweck Der Reinigung und Wartung.

15 Ausblasteil Das Ausblasteil leitet die Luft vom Komponenten zum Kanal.

16 Kanal- Anschlusselemente Zwischen dem Monoblocgerät und den anschliessenden Kanal-Formstücken werden flexible Manschetten montiert. Diese reduzieren wirksam die Übertragung von Köperschall.

17 Sockelrahmen Monoblocgeräte lassen sich mit einem Sockelrahmen mit Füssen in beliebiger Höhe aufstellen. Die Füsse stehen auf Dämmelementen zu Vermeidung von Körperschallübertragung. Die Höhe des Sockelrahmens ist abhängig von der Syphonhöhe und damit vom Systemdruck.

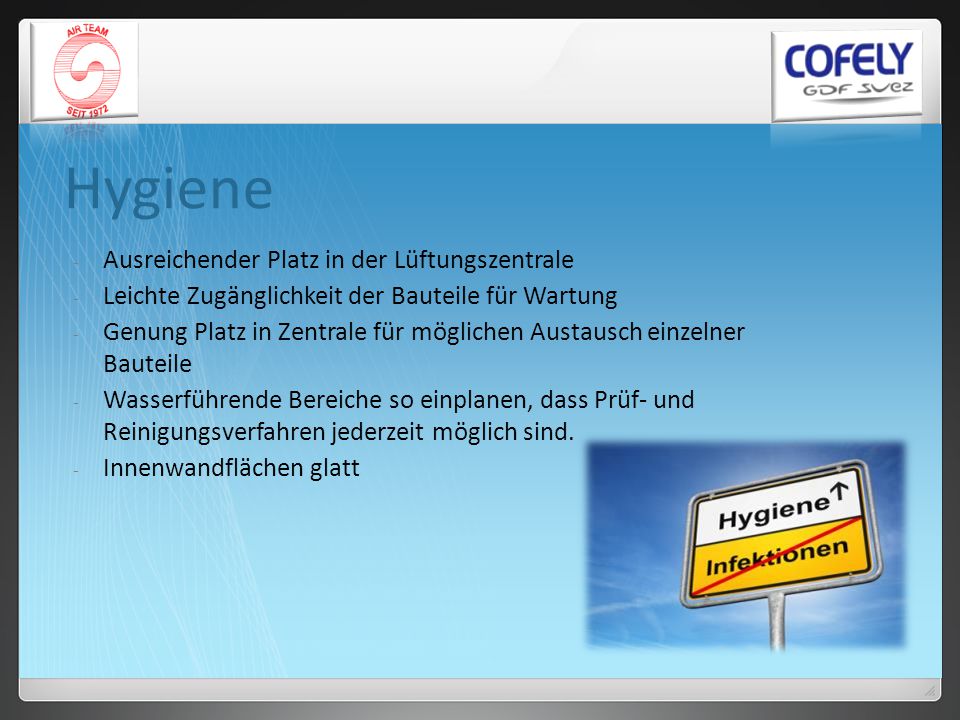

18 Hygiene - Ausreichender Platz in der Lüftungszentrale - Leichte Zugänglichkeit der Bauteile für Wartung - Genung Platz in Zentrale für möglichen Austausch einzelner Bauteile - Wasserführende Bereiche so einplanen, dass Prüf- und Reinigungsverfahren jederzeit möglich sind. - Innenwandflächen glatt

19 Siphonierung Allfälliges Kondenswasser oder das Abschlämmwasser von Befeuchtern muss über siphonierte Abläufe an das Abwassersystem zugeführt werden. Da im Lüftunggerät ein hoher Über- oder Unterdruck vorhanden ist, muss das bei der Berechnung der Siphonhöhe berücksichtigt werden. Zu wenig hohe Siphons werden entweder ausgeblasen oder ausgesogen. Im Falle eines Unterdrucks kann so übelriechender Kanalisationsgestank in die Lüftungsanlage gelangen.

20 Gehäusekonstruktion Monobloc-Gehäuse bestehen aus einer stabilen, geschraubten Rahmenkonstruktion aus Aluminium-Hohlprofilen und Eckverbindungen aus Aluminiumguss. Nicht erwärmte Aussenluft führende Gehäuseteile haben thermisch getrennte Isolier-Rahmenprofile (Vermeiden von Wärmebrücken). Gehäuse und Einbauten sind in verschiedenen Materialvarianten gemäss Qualitätsstufenbeschrieb erhältlich.

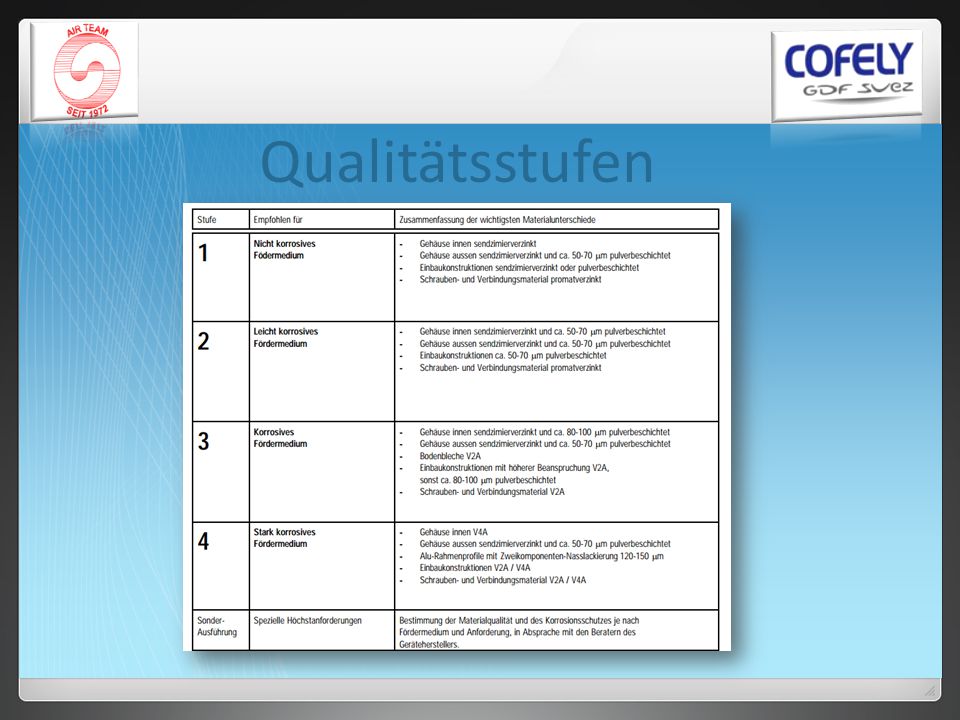

21 Qualitätsstufen

22 Auslegung Kurzes Beispiel

23 Regulierung/ Steuerung Die Regulierung von Lüftungs- und Klimaanlagen dient dazu, die Leistungs- Abgabe der Bauteile den Umständen laufend anzupassen. Die Regulierung dient der Anlage im geeigneten Moment EIN- und AUS zu Schalten, sowie den Betrieb zu überwachen. Die Regulierung kontrolliert messbare Grössen wie Temperaturen, Feuchte, Schadstoffen etc. Diese Regulierung wird mittels Schaltschrank gesteuert!

24 Schnittstellen HLKS Heizung Sanitär Elektro - Lufterhitzer - Syphon - Verdratung von div. (VL RL etc.) (Syphonhöhe) versch. Komponenten - Luftkühler - Kondenswasserablauf - Verdratung Feldgeräte - Wärmeübertrager - Verdratung Schaltschrank

25 Wartung und Service Allgemein: - Wartungsdienst nach DIN1946/6 Pkt.6 mindestens alle 2 Jahre durchführen - bei Wartungsarbeiten Gerät ausschalten! Arbeiten: - Filterwechsel gemäss EN DIN alle 3-6 Monate - Zu- und Abluftventile reinigen - Wärmetauscher reinigen Anleitung: 1. Netzverbindung trennen 2. Gehäusedeckel abnehmen 3. Dichtungen am Wärmetauscher entfernen und diesen vorsichtig herausziehen. 4. Wärmetauscher mit warmem Wasser unter Zusatz von Geschirrspülmittel durch die zwei Luftöffnungen den Wärmetauscher reinigen, Wärmetauscher drehen und Spülung wiederholen, anschliessend abtropfen lassen. 5. Kondensatablauf kontrollieren, eventuell reinigen 6. Kondensat-Siphon mit Wasser füllen 7. In umgekehrter Reihenfolge WRG-Gerät wieder zusammenbauen, 8. Netzverbindung wieder herstellen.
