1 Berechnung der Scharen für Gaubenbacken Klaus Zeller Neuenheimer Landstraße 3a Heidelberg Die Präsentation kann mit den Pfeiltasten oder der Maus gesteuert werden

2 Berechnung der Scharen für Gaubenbacken Mit dem Programm können alle Berechnungen für die Zuschnitte und den Materialbedarf bei der Bekleidung der Seitenbacken von Gauben berechnet werden. Das Programm hat nur eine Monitor-Darstellung für alle erforderlichen Ein- und Ausgaben:

3 Der Monitor ist in Bereiche für die Ein- und Ausgabe aufgeteilt. Das sind im einzelnen:

4 Berechnung der Scharen für Gaubenbacken Das Eingabefeld Hier werden alle Eingaben vorgenommen. Die Bereiche auf dem Monitor

5 Berechnung der Scharen für Gaubenbacken Die Bereiche auf dem Monitor Das Eingabefeld Hier werden alle Eingaben vorgenommen. Das Kontrollfeld Schema-Skizze mit Angabe der erforderlichen Längen/Winkel

6 Berechnung der Scharen für Gaubenbacken Das Eingabefeld Hier werden alle Eingaben vorgenommen. Das Kontrollfeld Schemaskizze mit Angabe der erforderlichen Längen/Winkel Auswahlfeld Mit den Schaltern für die Ausgaben Die Bereiche auf dem Monitor

7 Berechnung der Scharen für Gaubenbacken Das Eingabefeld Hier werden alle Eingaben vorgenommen. Das Kontrollfeld Schemaskizze mit Angabe der erforderlichen Längen/Winkel Ausgabefeld Auswahlfeld Mit den Schaltern für die Ausgaben Die Bereiche auf dem Monitor Für die Maßskizzen, die auch gedruckt werden können.

8 Berechnung der Scharen für Gaubenbacken Das Eingabefeld Hier werden alle Eingaben vorgenommen. Das Kontrollfeld Schemaskizze mit Angabe der erforderlichen Längen/Winkel Ausgabefeld Für die Maßskizzen, die auch gedruckt werden können. Auswahlfeld Mit den Schaltern für die Ausgaben Die Bereiche auf dem Monitor

9 Berechnung der Scharen für Gaubenbacken Das Eingabefeld im Detail: Alle Vorgaben werden in den weißen Feldern eingegeben. Die Werte in den grauen Feldern werden nach den angegebenen Maßen vom Programm berechet.

10 Berechnung der Scharen für Gaubenbacken Art der Maßeingabe Als Maßeinheit können cm oder mm gewählt werden Es gibt vier Wahlmöglichkeiten für die Eingabe der Gaubenmaße. Das Maß der vorderen Länge ist in jedem Fall erforderlich. Das Eingabefeld im Detail:

11 Berechnung der Scharen für Gaubenbacken Gaubenmaße Längen oder Winkel, je nach Wahl der Eingabe. Das Eingabefeld im Detail: Art der Maßeingabe Als Maßeinheit können cm oder mm gewählt werden Es gibt vier Wahlmöglichkeiten für die Eingabe der Gaubenmaße. Das Maß der vorderen Länge ist in jedem Fall erforderlich.

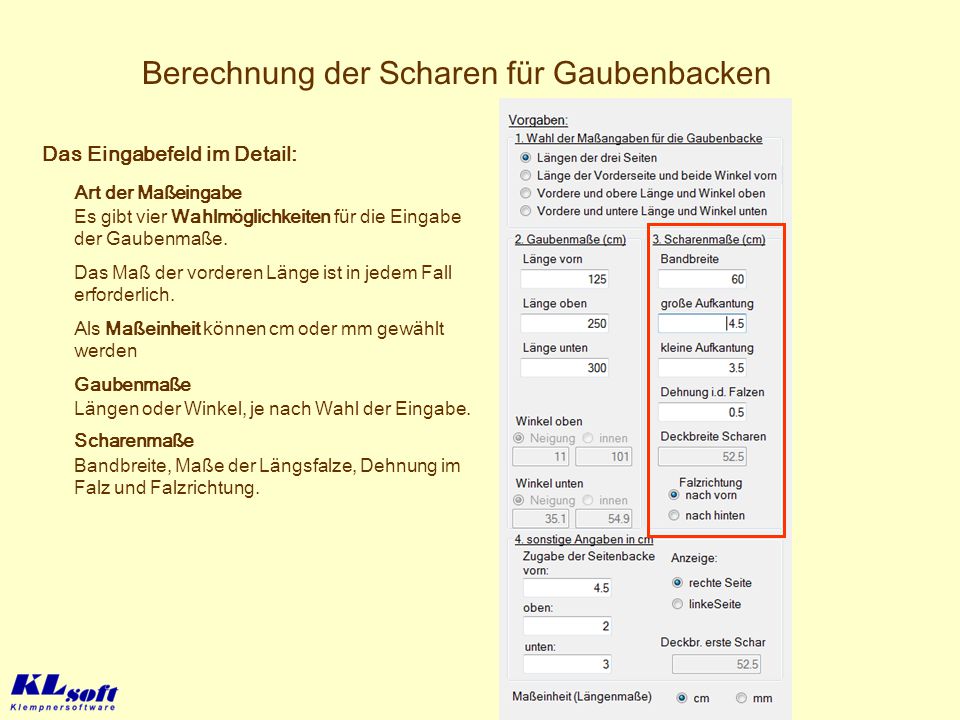

12 Berechnung der Scharen für Gaubenbacken Scharenmaße Bandbreite, Maße der Längsfalze, Dehnung im Falz und Falzrichtung. Das Eingabefeld im Detail: Längen oder Winkel, je nach Wahl der Eingabe. Gaubenmaße Art der Maßeingabe Als Maßeinheit können cm oder mm gewählt werden Es gibt vier Wahlmöglichkeiten für die Eingabe der Gaubenmaße. Das Maß der vorderen Länge ist in jedem Fall erforderlich.

13 Berechnung der Scharen für Gaubenbacken zusätzliche Angaben Zugaben an den drei Seiten der Gaubenbacken und Auswahl der Seite (rechts oder links) Das Eingabefeld im Detail: Scharenmaße Bandbreite, Maße der Längsfalze, Dehnung im Falz und Falzrichtung. Längen oder Winkel, je nach Wahl der Eingabe. Gaubenmaße Art der Maßeingabe Als Maßeinheit können cm oder mm gewählt werden Es gibt vier Wahlmöglichkeiten für die Eingabe der Gaubenmaße. Das Maß der vorderen Länge ist in jedem Fall erforderlich.

14 Berechnung der Scharen für Gaubenbacken Das Kontrollfeld: Zur Kontrolle wird eine Skizze ausgegeben. In der Skizze wird angezeigt, welche Gaubenmaße eingegeben werden müssen. Das ist je nach der Wahl der Maßeingabe unterschiedlich..

15 Berechnung der Scharen für Gaubenbacken Das Auswahlfeld: für Objektdaten wie Bauherr, Ort etc. Projekt neu / aufrufen /speichern Vorlage aktuelles Projekt als Vor- lage speichen Ausgabe Wahl der vier unter- schiedlichen Ausgabe- möglichkeiten.

16 Berechnung der Scharen für Gaubenbacken Das sind: Eine Übersicht, Die Scharenzuschnitte (mit allen Zugaben), Werte für die Kalkulation Das Ausgabefeld: In diesem Feld wird eine Duckvorschau angezeigt. Auch hier werden die vier Möglichkeiten ausgegeben: Deckfläche der Scharen,

17 Berechnung der Scharen für Gaubenbacken Die Druck-Version der Ausgabe Scharenzuschnitte mit allen Zugaben Das sind: Eine Übersicht, Die Scharenzuschnitte (mit allen Zugaben), Werte für die Kalkulation Das Ausgabefeld: In diesem Feld wird eine Duckvorschau angezeigt. Auch hier werden die vier Möglichkeiten ausgegeben: Deckfläche der Scharen,

18 Berechnung der Scharen für Gaubenbacken Die Größe und die Lage der Skizze (Druckvorschau) kann mit den Schaltern rechts angepasst werden. Schalter für den Druck der jeweils dargestell- ten Ausgabe. Die Ausgabe erfolgt dann auf DIN A4, Hochformat. Das Ausgabefeld:

19 Berechnung der Scharen für Gaubenbacken Erstellen einer Vorlage: Die meisten erforderlichen Eingaben sind firmenspezifisch fast immer gleich (z.B. die Art der Maßeingabe, die Bandbreite, Falzzugaben, Einkantungen etc.). Diese Werte werden dann beim Start des Programms automatisch angezeigt. Um die Eingabe zu vereinfachen, kann ein (Muster-) Projekt als Vorlage gespeichert werden. Es müssen dann jeweils nur noch drei unterschied- liche Maße der Gaube eingegeben werden.

20 Berechnung der Scharen für Gaubenbacken.... vereinfacht, beschleunigt und rationalisiert damit die Anfertigung der Scharen bei Gaubenbacken erheblich. Klaus Zeller Neuenheimer Landstraße 3a Heidelberg Tel: Zu beziehen bei:
