1 RONI IsoBuilder 24.11.2014 RONI IsoBuilder1 Vorsprungdurch Funktionalität und Integration 1.Konzept 2.Funktionalität 3.Datentransfer 4.Praxis RONI IsoBuilder

2 24.11.2014 RONI IsoBuilder2 Globalkonzept 1.Konzept 2.Funktionalität 3.Datentransfer 4.Praxis RONI IsoBuilder

3 24.11.2014 RONI IsoBuilder3 Globalkonzept KonstruktionHerstellbarkeitsanalyse RONI Kolli Biegesimulation RONI IsoBuilder Isometrie Plausibilitätsprüfung Nennweiten-Überprüfung Logiktest Klassifizierung 1.Konzept 2.Funktionalität 3.Datentransfer 4.Praxis

4 RONI IsoBuilder 24.11.2014 RONI IsoBuilder4 Steuerung Konstruktion Integration 1.Konzept 2.Funktionalität 3.Datentransfer 4.Praxis RONI IsoBuilder RONI R2D RONI R3D DB RAMP

5 RONI IsoBuilder 24.11.2014 RONI IsoBuilder5 DB Lagerverwaltung Arbeitsverwaltung Personalverwaltung RONI IsoBuilder Integration 1.Konzept 2.Funktionalität 3.Datentransfer 4.Praxis Integration in eine bestehende EDV-Infrastruktur

6 RONI IsoBuilder 24.11.2014 RONI IsoBuilder6 Funktionalität von RoniCAD 2D / 3D Konstruktionsplattform Isometrierungssystem entwickelt für die speziellen Anforderungen von Automobil-, Schiff- und Anlagenbau 1.Konzept 2.Funktionalität 3.Datentransfer 4.Praxis

7 RONI IsoBuilder 24.11.2014 RONI IsoBuilder7 Vorteile Isometrien gemäß DIN 86082 Logische Prüfungen zur Vermeidung von Konstruktionsfehlern Import- / Exportschnittstellen Automatisierte Listenfunktionalitäten –Sägelisten –Biegelisten –Brennschneidelisten Schwerpunktberechnung 1.Konzept 2.Funktionalität 3.Datentransfer 4.Praxis

8 RONI IsoBuilder 24.11.2014 RONI IsoBuilder8 Einfache Dateneingabe Gleichzeitige 2D und 3D Ansicht Materialbedarfsanalyse Automatische Arbeitsblattgenerierung Schweißpunkterkennung Herstellbarkeitsanalyse von Rohrleitungen mit Maschinenbögen Vorteile 1.Konzept 2.Funktionalität 3.Datentransfer 4.Praxis

9 RONI IsoBuilder 24.11.2014 RONI IsoBuilder9 Entwurfsansichten 1.Konzept 2.Funktionalität 3.Datentransfer 4.Praxis Isometrie 3D Drahtmodell

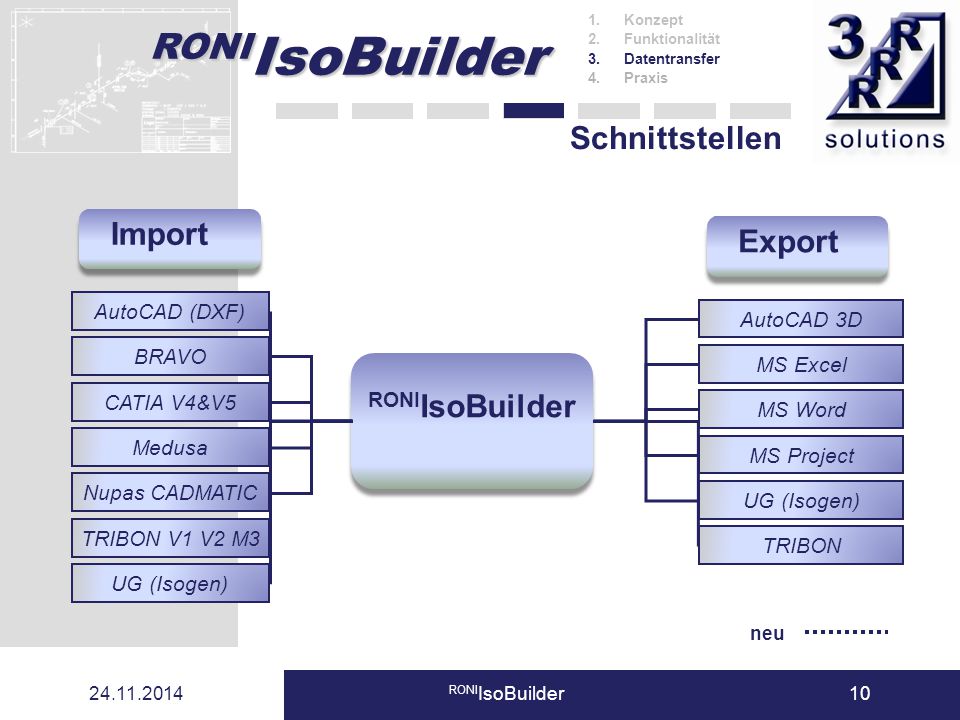

10 RONI IsoBuilder 24.11.2014 RONI IsoBuilder10 Schnittstellen AutoCAD 3D MS Excel MS Word MS Project UG (Isogen) AutoCAD (DXF) BRAVO CATIA V4&V5 Medusa Nupas CADMATIC TRIBON V1 V2 M3 UG (Isogen) 1.Konzept 2.Funktionalität 3.Datentransfer 4.Praxis TRIBON neu

11 RONI IsoBuilder 24.11.2014 RONI IsoBuilder11 Stücklistenerstellung Die Stückliste zeigt die kompletten Bestandteile einer Rohrisometrie 1.Konzept 2.Funktionalität 3.Datentransfer 4.Praxis

12 RONI IsoBuilder 24.11.2014 RONI IsoBuilder12 Arbeitsblattgenerierung Ein Arbeitsblatt zeigt alle Fertigungsdaten Die ideale Produktionsunterlage für den Rohrwerker

13 RONI IsoBuilder 24.11.2014 RONI IsoBuilder13 Schweißdokumentation Schweißpunkte werden automatisch erkannt und gekennzeichnet 1.Konzept 2.Funktionalität 3.Datentransfer 4.Praxis Für die alle Schweißpunkte einer Isometrie erzeugt RONI IsoBuilder Schweißdokumentationen

14 RONI IsoBuilder 24.11.2014 RONI IsoBuilder14 Herstellbarkeitsanalyse Herstellbarkeitsanalyse aller Maschinenbögen Rohrdaten Koordinaten Material DA, WD Biegeergebnis Herstellbarkeit Sägelänge Biegewerte RONI IsoBuilder DB Element ID Elementdaten Maße Abstände Abzugslängen 1.Konzept 2.Funktionalität 3.Datentransfer 4.Praxis Überprüfung der Abmessungen aller Elemente RONI Kolli RONI IsoBuilder

15 24.11.2014 RONI IsoBuilder15 Neue Funktionen Toolfenster können benutzerdefiniert erstellt werden 1.Konzept 2.Funktionalität 3.Datentransfer 4.Praxis

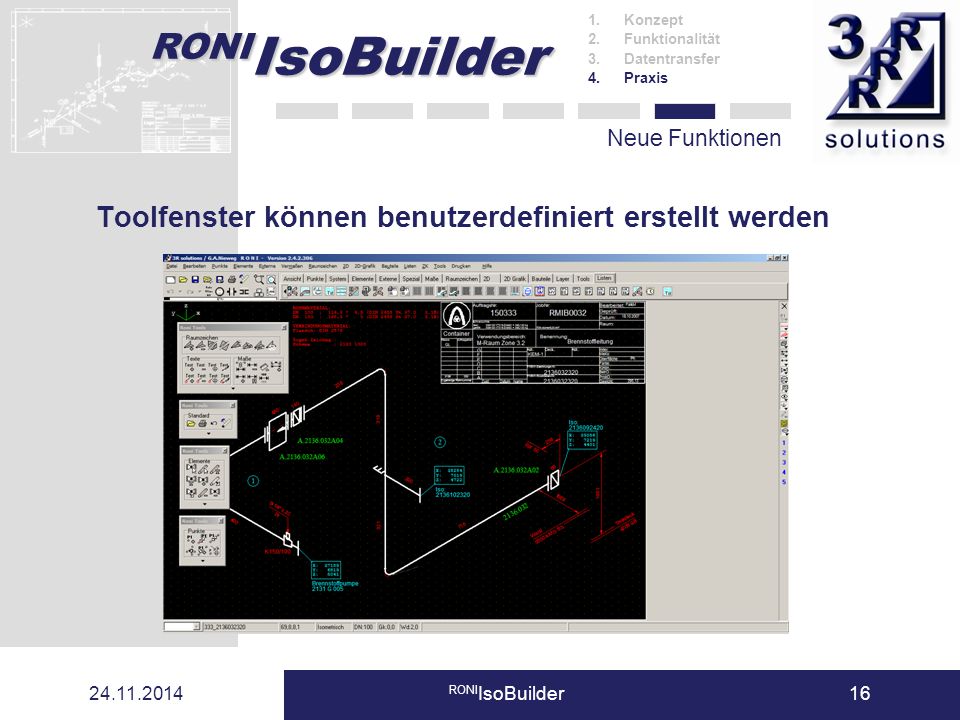

16 RONI IsoBuilder 24.11.2014 RONI IsoBuilder16 Neue Funktionen Toolfenster können benutzerdefiniert erstellt werden 1.Konzept 2.Funktionalität 3.Datentransfer 4.Praxis

17 RONI IsoBuilder 24.11.2014 RONI IsoBuilder17 Neue Funktionen 1.Konzept 2.Funktionalität 3.Datentransfer 4.Praxis Automatische Bildanpassung beim Isometrieimport

18 RONI IsoBuilder 24.11.2014 RONI IsoBuilder18 1.Konzept 2.Funktionalität 3.Datentransfer 4.Praxis Automatische Bildanpassung beim Isometrieimport

19 RONI IsoBuilder 24.11.2014 RONI IsoBuilder19 Neue Funktionen 1.Konzept 2.Funktionalität 3.Datentransfer 4.Praxis Automatische Bildanpassung beim Isometrieimport

20 RONI IsoBuilder 24.11.2014 RONI IsoBuilder20 Neue Funktionen 1.Konzept 2.Funktionalität 3.Datentransfer 4.Praxis Automatische Vermassungart wird am Symbol definiert

21 RONI IsoBuilder 24.11.2014 RONI IsoBuilder21 Neue Funktionen 1.Konzept 2.Funktionalität 3.Datentransfer 4.Praxis Automatische Vermassung an Elemente angepasst

22 RONI IsoBuilder 24.11.2014 RONI IsoBuilder22 RONI IsoBuilder Ausblick 1.Konzept 2.Funktionalität 3.Datentransfer 4.Praxis Die neue RONI IsoBuilder -Modularität RONI Kolli7 DB Symboleditor Listeneditor ZK-Editor Klassifizierung RONI Base
