1 Spannung und Stromstärke Ohmsches Gesetz

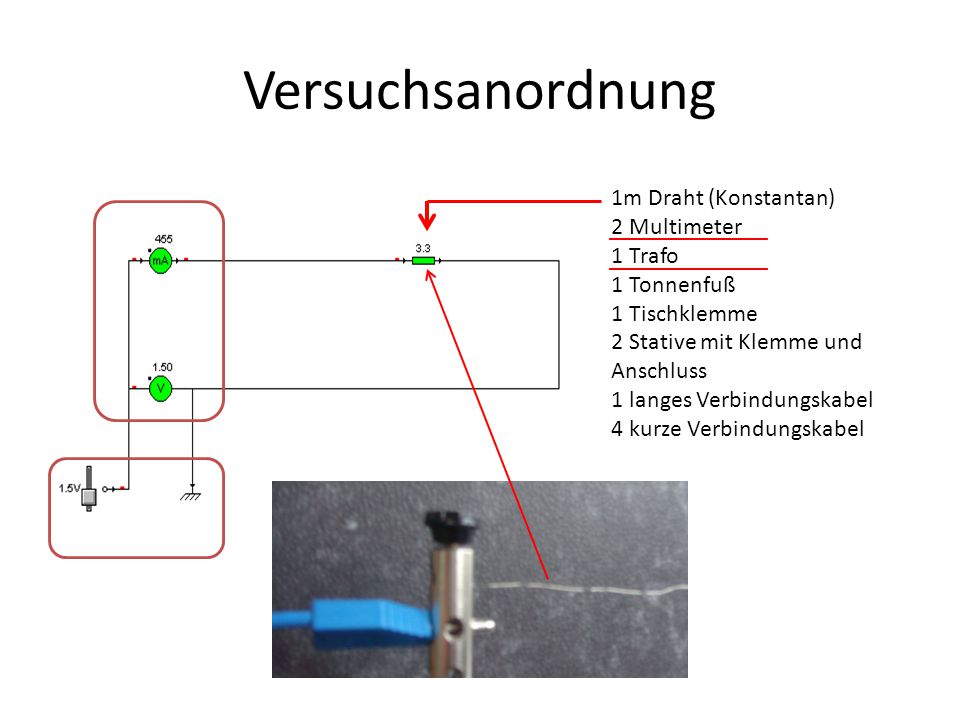

2 Versuchsanordnung 1m Draht (Konstantan) 2 Multimeter 1 Trafo 1 Tonnenfuß 1 Tischklemme 2 Stative mit Klemme und Anschluss 1 langes Verbindungskabel 4 kurze Verbindungskabel

3 Versuchsdurchführung Variiere die Spannung und miss die Stromstärke Achte darauf den Messbereich angemessen zu wählen Notiere Spannung und zugehörige Stromstärke tabellarisch

4 Daten erfassen UI 0,0 V0,0 A 2,0 V0,6 A 3,0 V1,0 A 4,0 V1,3 A 5,0 V1,6 A 8,0 V2,6 A 10,0 V3,3 A

5 Graph erzeugen UI 0,0 V0,0 A 2,0 V0,6 A 3,0 V1,0 A 4,0 V1,3 A 5,0 V1,6 A 8,0 V2,6 A 10,0 V3,3 A

6 Proportional? UI 0,0 V0,0 A 2,0 V0,6 A 3,0 V1,0 A 4,0 V1,3 A 5,0 V1,6 A 8,0 V2,6 A 10,0 V3,3 A Bei doppelter Spannung fließt doppelt so viel Strom

7 Quotientengleichheit Diese spezifische Konstante heißt elektrischer Leitwert

8 Quotientengleichheit Diese spezifische Konstante heißt elektrischer Widerstand

9 Zusammenfassung In einem elektrischen Stromkreis, ist die Zuordnung Spannung → Stromstärke proportional Das erkennt man an den Wertepaaren der Versuchsanordnung an folgenden Merkmalen: Der Graph der Zuordnung U→I ist eine Ursprungsgerade Bei doppelter Spannung fließt doppelt so viel Strom Die Quotienten U/I bzw. I/U sind für alle Wertepaare jeweils gleich groß

10 Das „Ohmsche Gesetz“ Elektrischer Leitwert Maßeinheit S („Siemens“) Elektrischer Widerstand Maßeinheit Ω („Ohm“)
