1 OE3DUS OE4RGC OE4RLC OE4SAC OE4SKW OE4SWA via OE4XLC

2 Warum eine Remotestation? Amateurfunk in der heutigen Zeit ist leider konfrontiert mit: -Antennenverbote, - Gemeinden (Ortsbild) -Strahlungshysterien -Bewegungen der Grünen - Lokal QRM, PLC, PC, Schaltnetzteile, Plasma TV, Thyristorsteuerungen, Hochspannungsleitungen, Bundesbahn -Probleme mit Nachbarn und Hauseigentümer

3 Lösungen? -Hobby aufgeben, Relaisfunk? (niemals) -QRP? (leben ist zu kurz für QRP) -Mobilbetrieb? (frieren oder schwitzen im Auto) -Auswärts QTH? (nur befristet verfügbar) -Echolink? (ist das wirklich noch Funk?)

4 Die Lösung! Eine Internet Remote Station: Hier am Beispiel der AMRS OE4RLC REMOTE Station: OE4XLC ) in Markt Allhau Burgenland

5 Stationsaufbau:

6 Yaesu FT 2000:

7 Amplifier:

8 Band Pass Filter:

9 Microham micro KEYER II Microham STATIONMASTER

10 W2IHY 8 Band Equalizer W2IHY Sprachprozessor

11 E-Power Switch:

12

13 Internet: W2IHY: 8 Band Equalizer EQ Plus Sprachprozessor Thompson:DSL Modem Linksys: WRT 54G Yaesu: FT 2000 Tokyo Hy- Power: HL-1.5KFX MicroHam: MicroKeyer II EPS: E-Power-Switch 4*230V Steckdosen Wlan: Strecke 100m Zyxel: Wlan Repeater Ethernet Daten D-link: Ethernet Switch MicroHam: Antennen Umschaltung (Six Pack Micro Band Decoder) Ethernet Antennen +Rotoren Rotoren Steuerung MicroHam: StationMaster ICE 19B: Antennen Filter Daten Spannungsversorgung Sony: PC 230V

14 Internet: Laptop oder Heim-PC. Voraussetzung: Ein verfügbarer Internet DSL-Anschluss. DSL Modem

15 Antennen:

16

17 Linker Mast: 25m hoch mit einer 4el 40m Monoband Opti-Beam montiert auf einem TIC Ring Ringrotor der die Antenne um den Mast dreht sowie einer 2 el 80m Monoband Opti-Beam auf einem Yaesu GX 2800 Rotor. Rechter Mast: 30m hoch mit einer 16el 3 Band (10,15 und 20m) Opti-Beam auf einem Yaesu GX 2800 Rotor sowie einer von OE1EMS nach dem Opti-Beam Prinzip selbst gebauten und mechanisch modifizierten 11el 5 Band (10,12,15,17 und 20m) Antenne montiert auf einem TIC Ring Ringrotor. Low Band RX-Antennen: Eine DX Engeneering Four Square- und eine K9AY Loop-Antenne

18

19

20 Computer: Geignet ist jeder PC ab Windows 98 aufwärts. Minimum Konfiguration: Pentium 900MHz, 512 KB RAM.

21 Automatische Logbuch-Führung der eingeloggten Benutzer: Von der Behörde vorgeschriebene Auflage der temporären Experimentier Remote- Lizenz Bewilligung

22 Mit einen 2 GB Speicher von OE3DUS modifizierten Linksys WRT 54G:

23

24

25 Shake Webcam:

26 PC –Software: Remote Station: Microham USB Device Router: Skype v. 3.8: Ham Radio Deluxe 4.1: VNC Viewer: Automatische Log Kontrolle (OE3DUS) Control Station: Ham Radio Deluxe 4.1: Skype v. 3.8: VNC Viewer:

27 Skype:

28

29

30

31

32

33

34 Verbinden mit Ham Radio Deluxe:

35

36 Verbunden mit Ham Radio Deluxe:

37 HRD-Digital Modes:

38 Bilder der Station OE4XLC, OE4A, OE4RLC:

39

40

41

42 Die zweite Remote Station in Markt Allhau: Mit geplanten Zugang für interessierte AMRS Mitglieder !

43 Kenwood TS-480 Mit einen extra Remote Control Unit von SM2O an einer FD-4 (10m-160m) Antenne: Remote Steuerung: Ein PC mit installierter Ham Radio Deluxe und Skype Software oder einen Kenwood TS-480 Bedienteil mit einem extra Remote Control Unit von SM2O :www.remoterig.com

44 ©

45 ©

46

47

48 Vielen Dank an: OE1EMS OM Emir OE3DUS OM Christian OE3WLB OM Wolfgang OE4RGC OM Robert OE4SKW OM Stefan

49 AMRS OE4RLC WEB SDR Projekt: Einen WEB SDR Multiuser Receiver mit QTH auf einem exponierten störungsfreien Standort.

50 Was ist Web SDR? SDR Software Defined Radio: SDR ist eine neue Technik die „Antennen- und lokal QRM geschädigten“ einen störungsfreien Kurzwellen Empfang ermöglicht. Vorteil gegenüber einer klassischen Remote Station : Viele Anwender können gleichzeitig den SDR Empfänger benutzen. Keine Behördenbewilligung notwendig. Nachteil gegenüber einer klassischen Remote Station : Nur für Empfang geeignet, derzeit noch keine Sendemöglichkeit

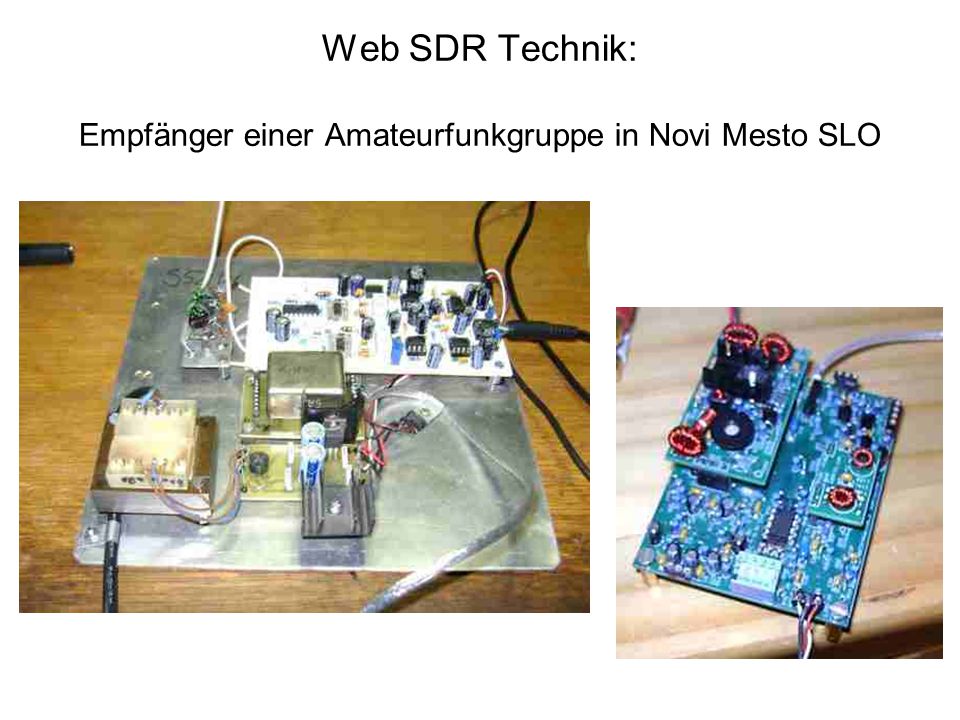

51 Web SDR Technik: Empfänger einer Amateurfunkgruppe der Universität von Twente, Enschede, NL 1. Antenneneingang, 2. Mixer, 3. Oszillator, 4. ADC (Analog Digital Converter), 5. FPGA (Field Programmable Gate Array), 6. Netzwerk IC, 7. Ethernetausgang

52 Web SDR Technik: Empfänger einer Amateurfunkgruppe in Novi Mesto SLO

53 Web SDR Technik: Empfänger einer Amateurfunkgruppe in Simferopol UA

54 Web SDR „Wasserfall“

55 WEB SDR Eingeloggte USER

56 AMRS OE - WEB SDR (OE4RLC) Standort: Südburgenland oder Raum Wiener Neustadt Internetanbindung: Über Ham Net zum Wienerberg über einen Server PC zu einen dort von OE1MCU zur Verfügung gestellten Glasfaser Internetanschluss. Hardware: Asus Eee PC 8, PMSDR, E-MU 0202 Sound Card Software: PA3FWM, OE3DUS. WEB:

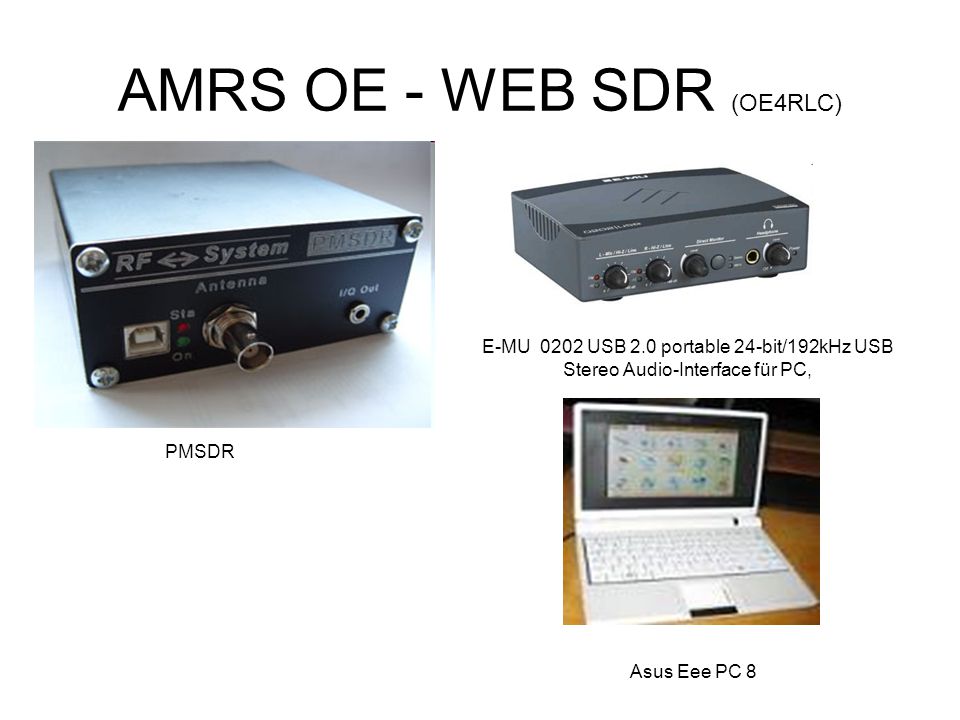

57 AMRS OE - WEB SDR (OE4RLC) E-MU 0202 USB 2.0 portable 24-bit/192kHz USB Stereo Audio-Interface für PC, PMSDR Asus Eee PC 8

58 AMRS OE-Web SDR (OE4RLC)

59 AMRS OE-WEB SDR (OE4RLC)

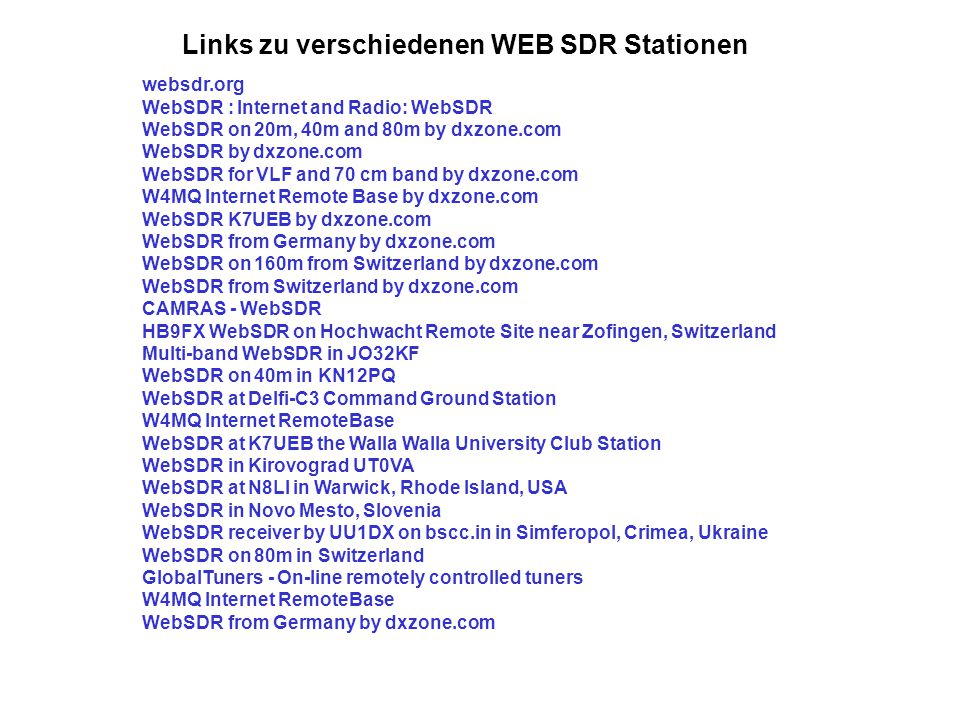

60 Links zu verschiedenen WEB SDR Stationen websdr.org WebSDR : Internet and Radio: WebSDR WebSDR on 20m, 40m and 80m by dxzone.com WebSDR by dxzone.com WebSDR for VLF and 70 cm band by dxzone.com W4MQ Internet Remote Base by dxzone.com WebSDR K7UEB by dxzone.com WebSDR from Germany by dxzone.com WebSDR on 160m from Switzerland by dxzone.com WebSDR from Switzerland by dxzone.com CAMRAS - WebSDR HB9FX WebSDR on Hochwacht Remote Site near Zofingen, Switzerland Multi-band WebSDR in JO32KF WebSDR on 40m in KN12PQ WebSDR at Delfi-C3 Command Ground Station W4MQ Internet RemoteBase WebSDR at K7UEB the Walla Walla University Club Station WebSDR in Kirovograd UT0VA WebSDR at N8LI in Warwick, Rhode Island, USA WebSDR in Novo Mesto, Slovenia WebSDR receiver by UU1DX on bscc.in in Simferopol, Crimea, Ukraine WebSDR on 80m in Switzerland GlobalTuners - On-line remotely controlled tuners W4MQ Internet RemoteBase WebSDR from Germany by dxzone.com
