1 © 2014 Jugendfeuerwehr Mülheim an der Ruhr Kartenkunde

2 © 2014 Jugendfeuerwehr Mülheim an der Ruhr Ausbildungsziele Folie: 2 Warum brauchen wir Kartenkunde in der Feuerwehr? Ws ist eine topographische Karte? Wie lese ich eine topographische Karte? Wofür kann ich topographische Karten verwenden?

3 © 2014 Jugendfeuerwehr Mülheim an der Ruhr Warum Kartenkunde bei der Feuerwehr? Folie: 3 Orientierung in unbekanntem Gelände (Waldbrände) Planung von Löschwasserförderstrecken Abschätzung einer Schadstoff- oder Rauchausbreitung Planung von Ölsperren

4 © 2014 Jugendfeuerwehr Mülheim an der Ruhr Was ist eine topografische Karte? Folie: 4

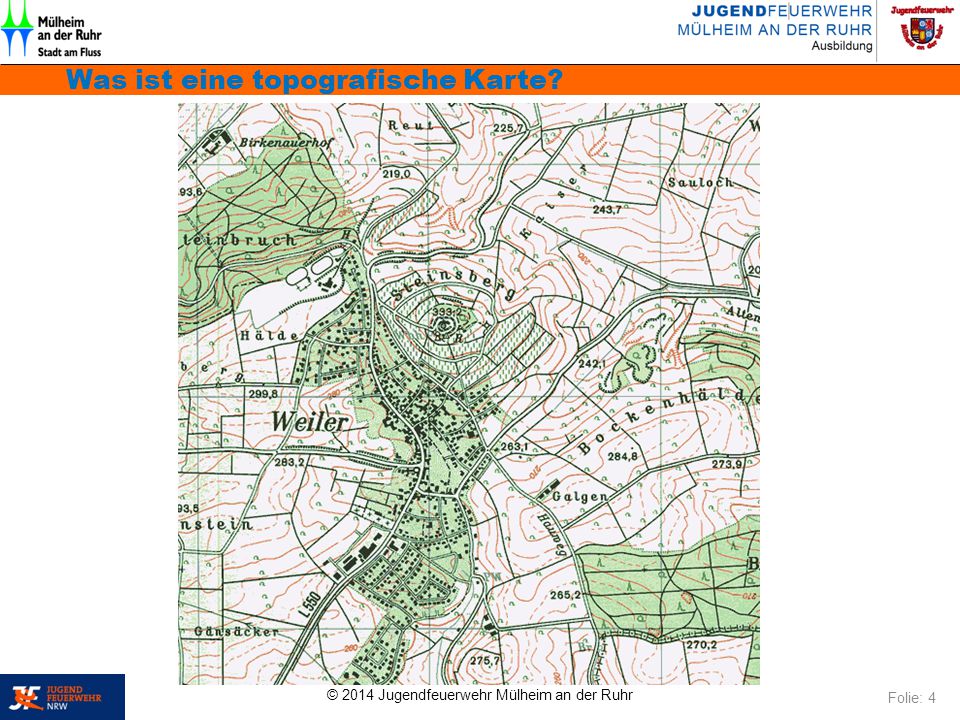

5 © 2014 Jugendfeuerwehr Mülheim an der Ruhr Was ist eine topografische Karte? Folie: 5 Topographische Karten sind groß- bis mittelmaßstäbliche detaillierte Karten, die vor allem neben den Siedlungen, dem Verkehrsnetz, dem Gewässernetz und den Verwaltungsgrenzen die Bodenbedeckung und die Geländeformen wiedergeben. Auffälliges Merkmal sind Höhenlinien und Schummerungen (besonders steile Geländeabschnitte werden grau hervorgehoben). Zusätzlich sind Gemeinden, Gewässer, Berge und Landschaften mit Namen versehen.

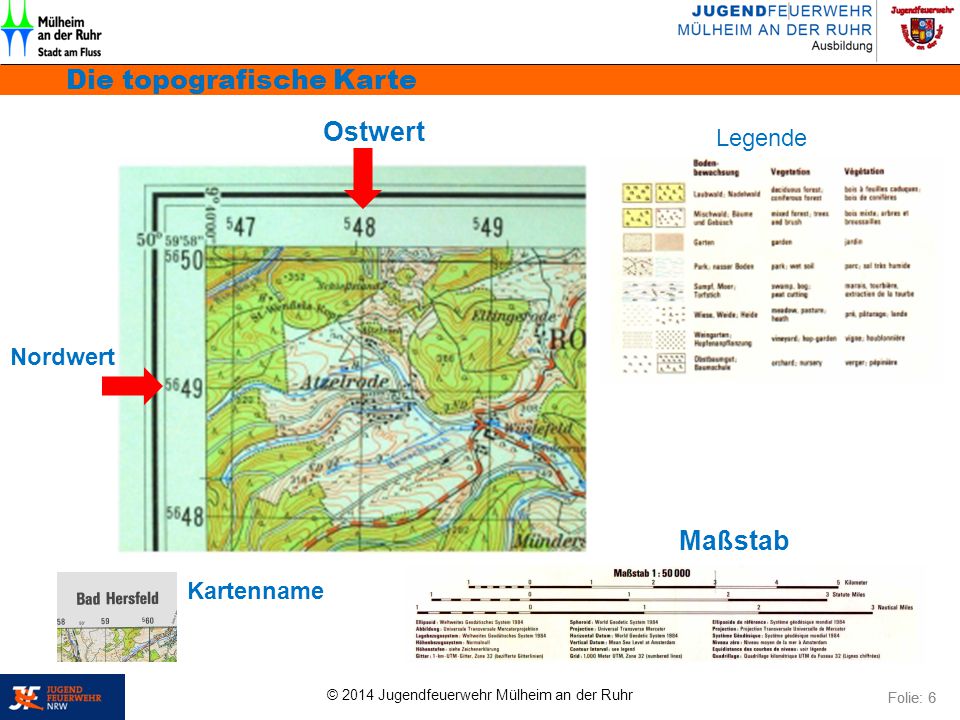

6 © 2014 Jugendfeuerwehr Mülheim an der Ruhr Die topografische Karte Folie: 6 Ostwert Nordwert Kartenname Legende Maßstab

7 © 2014 Jugendfeuerwehr Mülheim an der Ruhr Der Maßstab Folie: 7 Verhältnis von abgebildeter zur realen Größe oder Länge Z.B. M 1:  1 cm auf der Karte = cm in der Wirklichkeit Bei Feuerwehr und Katastrophenschutz Karten 1: und 1: Abstand der Gitternetzlinien auf der Karte, bezogen auf die reale Größe, immer 1 km

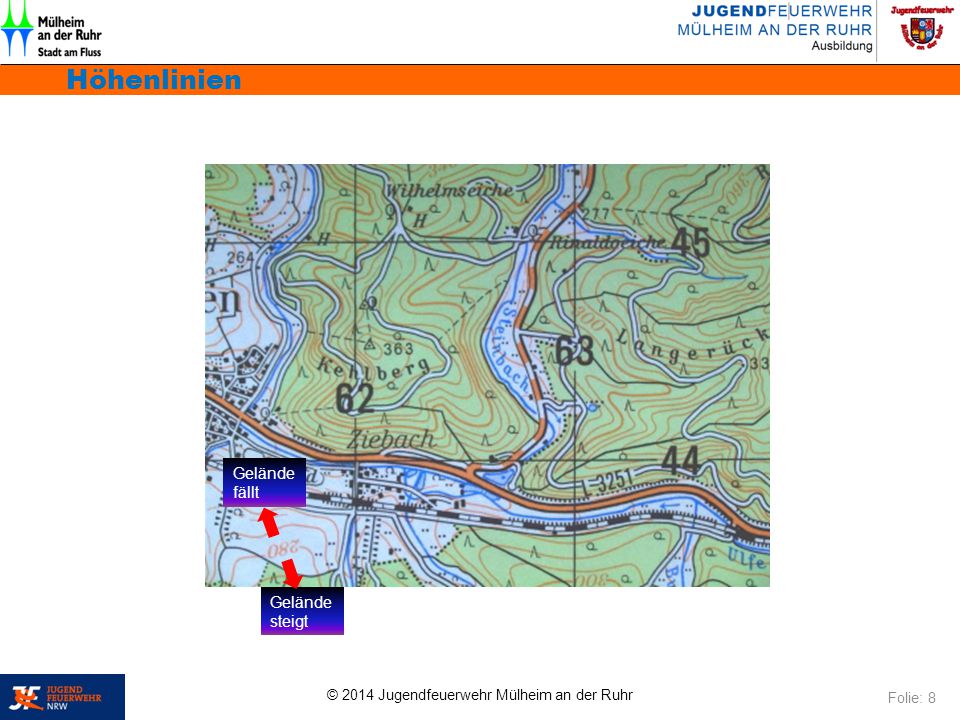

8 © 2014 Jugendfeuerwehr Mülheim an der Ruhr Höhenlinien Folie: 8 Gelände steigt Gelände fällt

9 © 2014 Jugendfeuerwehr Mülheim an der Ruhr Waldbrandeinsatzkarte Folie: 9

10 © 2014 Jugendfeuerwehr Mülheim an der Ruhr Waldbrandeinsatzkarte Folie: 10 Feuerlöschteich oder Entnahmestelle aus offenen Gewässern. Löschwasserbehälter Löschwasserbrunnen Hydrant (Über- oder Unterflurhydrant)

11 © 2014 Jugendfeuerwehr Mülheim an der Ruhr Koordinaten Folie: 11 ?

12 © 2014 Jugendfeuerwehr Mülheim an der Ruhr Koordinaten Folie: 12

13 © 2014 Jugendfeuerwehr Mülheim an der Ruhr Koordinaten Folie: U MA

14 © 2014 Jugendfeuerwehr Mülheim an der Ruhr Folie: 14
