Zum Begriff "Gatter UND-Gatter, ODER-Gatter, NOT-Gatter. Das Gatter ist das kleinste unteilbare Schaltelement zur Verarbeitung von binären Signalen. Beispiele.

Ähnliche Präsentationen


Präsentation zum Thema: "Zum Begriff "Gatter UND-Gatter, ODER-Gatter, NOT-Gatter. Das Gatter ist das kleinste unteilbare Schaltelement zur Verarbeitung von binären Signalen. Beispiele."—  Präsentation transkript:

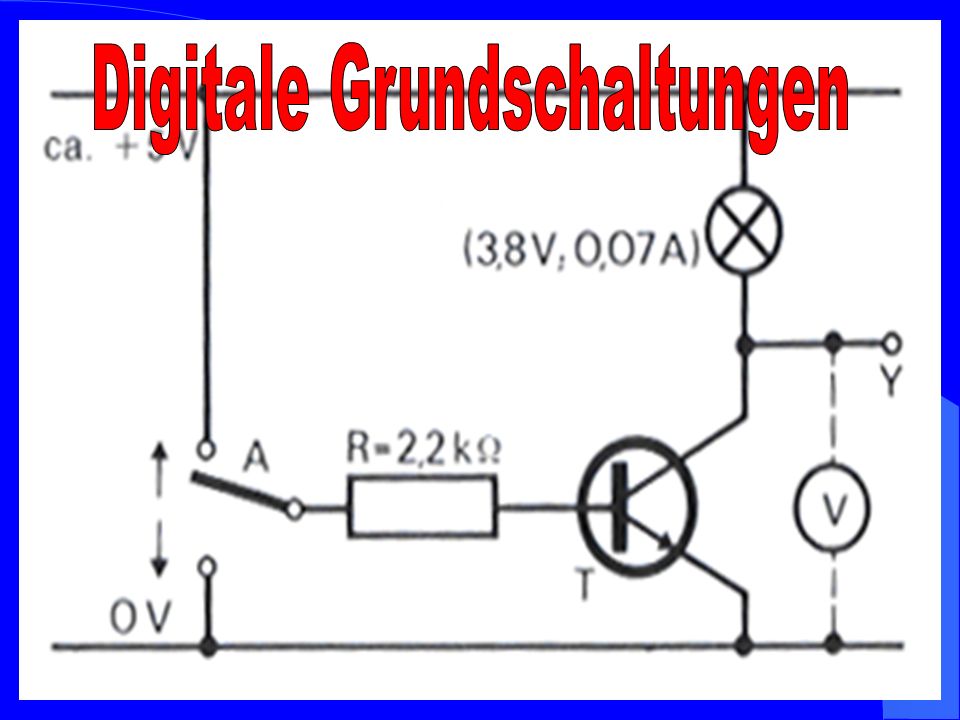

1

2 Zum Begriff "Gatter UND-Gatter, ODER-Gatter, NOT-Gatter. Das Gatter ist das kleinste unteilbare Schaltelement zur Verarbeitung von binären Signalen. Beispiele sind : UND-Gatter, ODER-Gatter, NOT-Gatter. Sowohl in der technischen Realisierung wie auch in der grafischen Darstellung von Schaltkreisen werden heute meistens Gatter bzw. die dafür vereinbarten Symbole verwendet. Aus diesen Grundelementen werden komplizierte Schaltungen zusammengebaut. Ein Gatter hat so viele Eingänge wie die Schaltfunktion Variablen hat. Am Ausgang erscheint der Funktionswert der Schaltfunktion in Abhängigkeit der Eingangszustände. Neben der Schaltfunktion kann die daraus abzuleitende Schaltbelegungstabelle zur Darstellung der Funktion des Gatters dienen.

3 Binäres Signal - Träger von Informationen. 2 Zustände möglich: H (high) oder L (low) H steht für Ja, Stromfluss, Schalter geschlossen, L für die entsprechende negative Aussage. Gatter Schaltbelegungstabelle - Tabellarische Gegenüberstellung der Eingangs- und Ausgangs- zustände eines Gatters. TTL-Schaltkreise - sind digitale Schaltkreise, in denen die Logikgatter fast ausschließlich durch das Zusammenwirken von Transistorfunktionen realisiert werden.

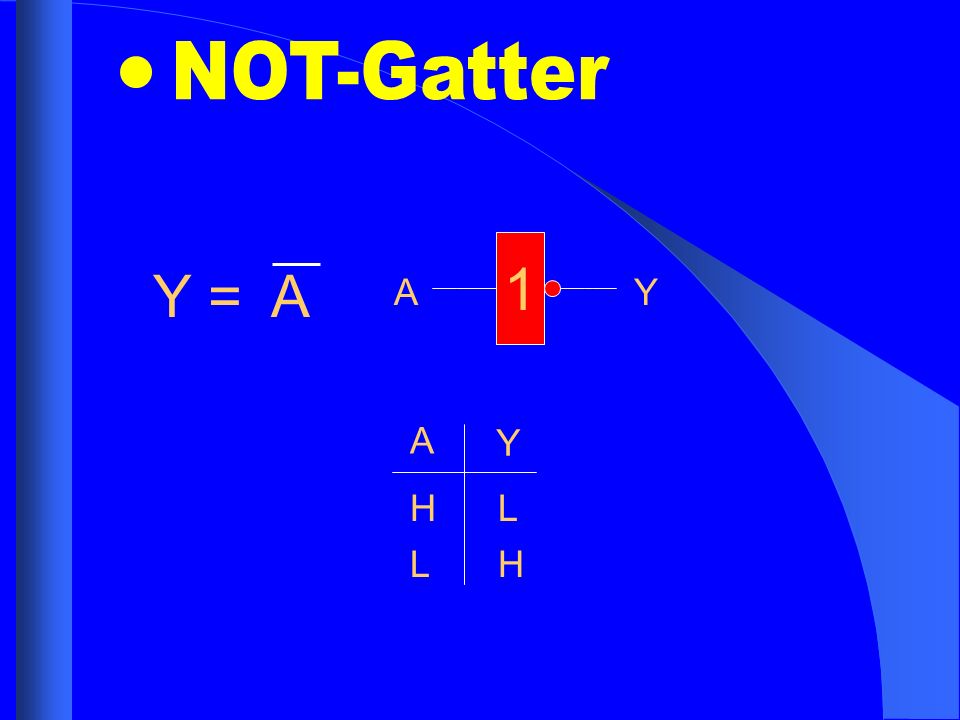

4 Y = A 1 AY A Y HL LH

5 Y = A B ^ & A B Y ABY HHLLHHLL HLHLHLHL HLLLHLLL

6 ^ & A B Y ABY HHLLHHLL HLHLHLHL LHHHLHHH Leider kein Bild!

7 Y = A B ^ A B Y ABY HHLLHHLL HLHLHLHL HHHLHHHL > = 1

8 ^ A B Y ABY HHLLHHLL HLHLHLHL LLLHLLLH > = 1

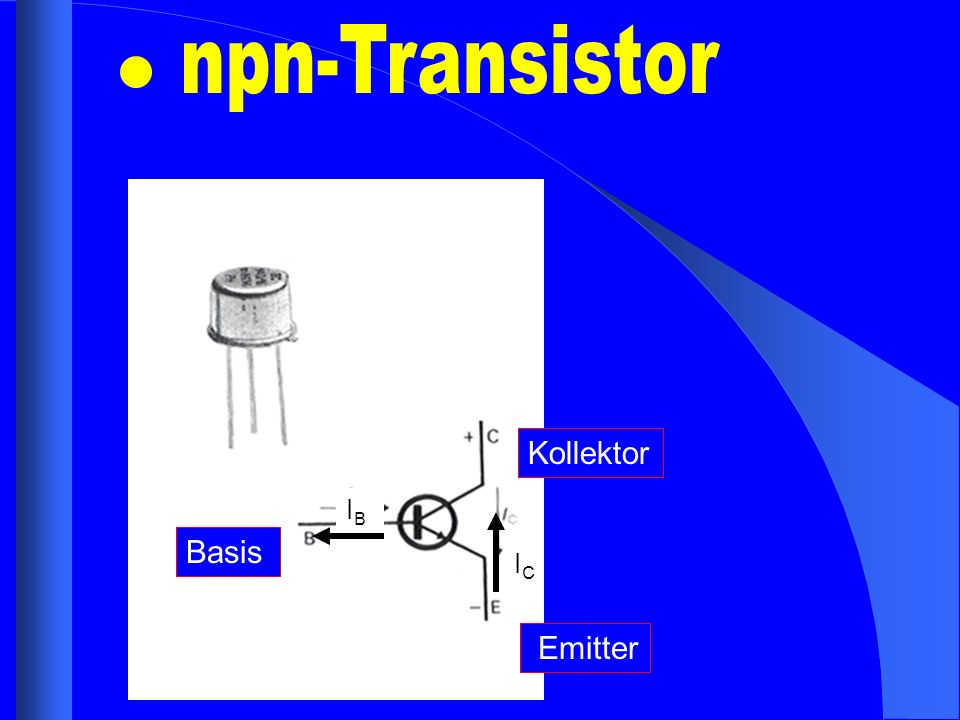

9 Kollektor Emitter Basis IBIB ICIC

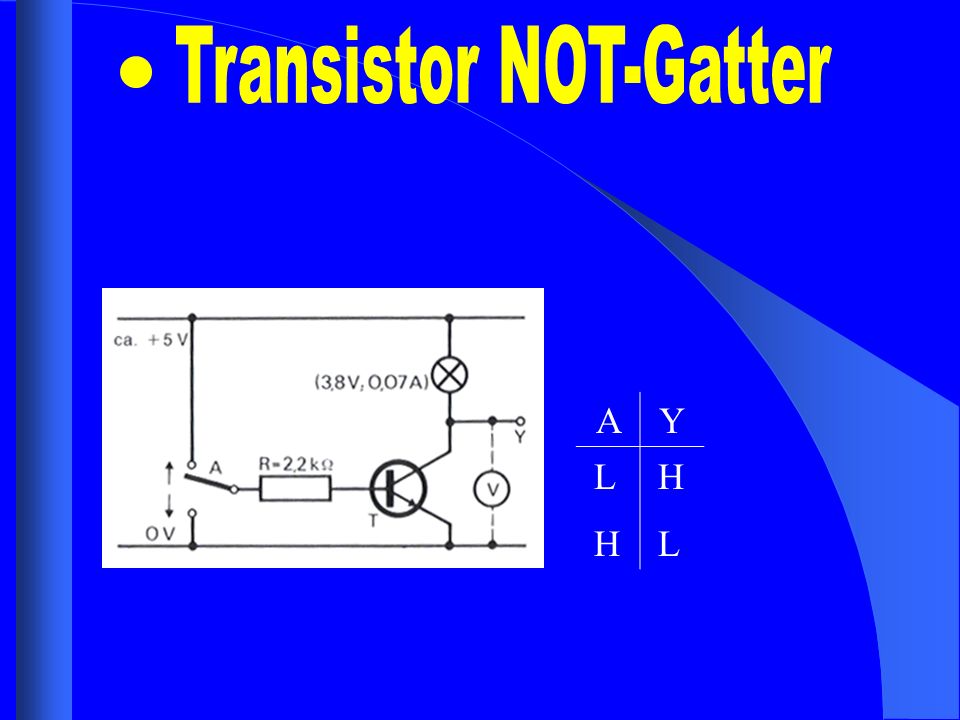

10 AY LHLH HLHL

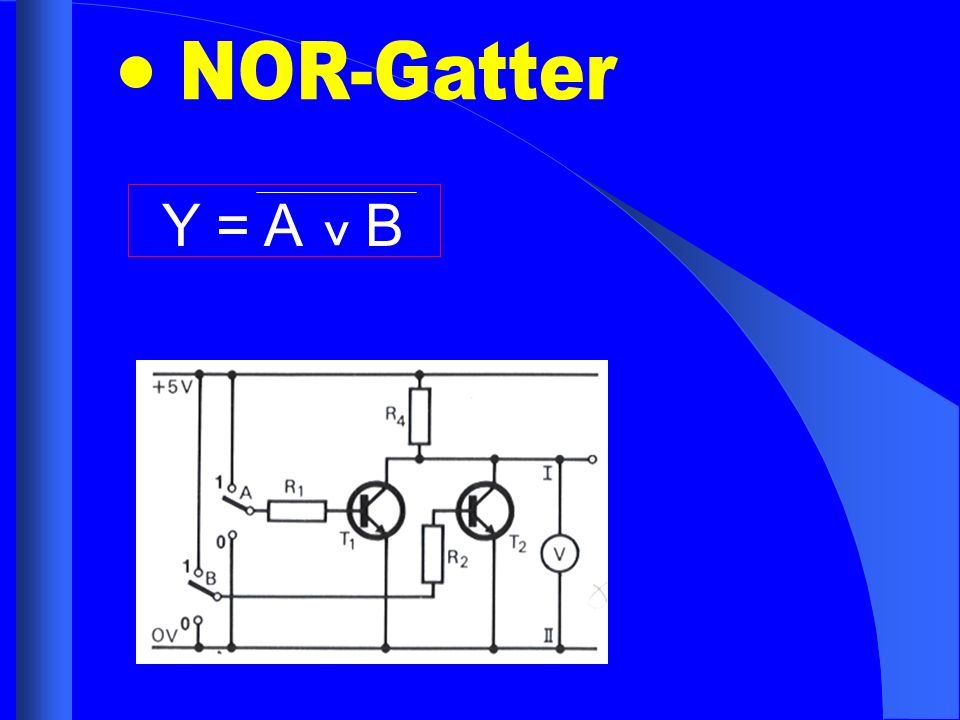

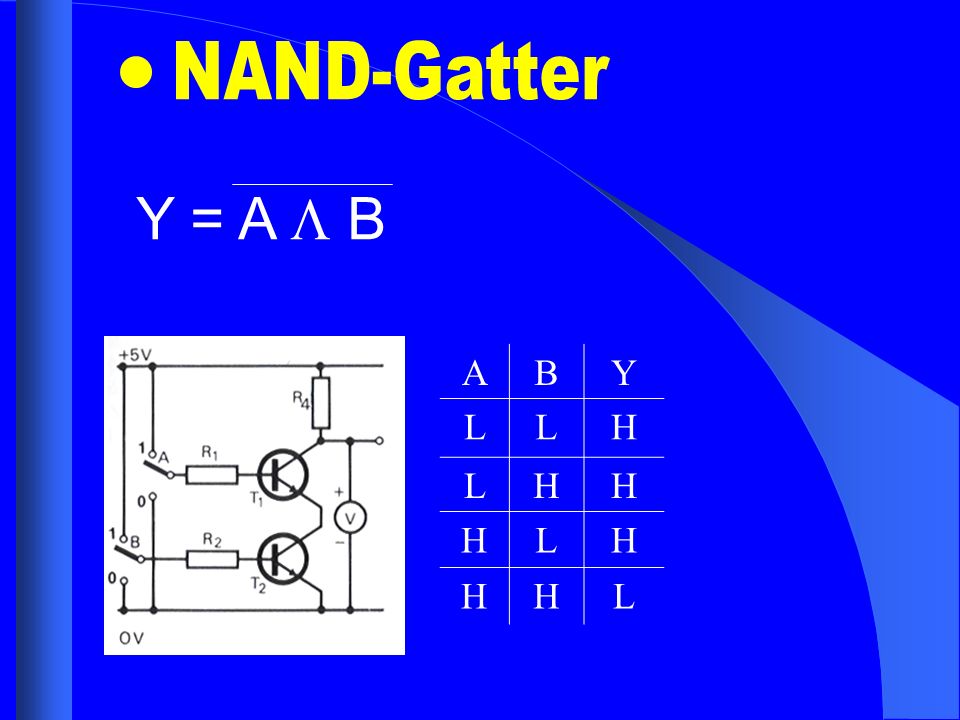

11 Y = A B ABY LLH LHH HLH HHL

12 ^

13 ^

14 ^

15 Y = (A B) v ( A B) ^^ ABY1Y1 Y2Y2 Y ABAB Y1Y1 ABAB Y2Y2 & & > = Y 00LL00LL 0L0L0L0L 000L000L L000L000 L00LL00L

16 Quelle: Kurt Kreß. Elektronik. Diesterweg Sauerländer Ende
