1 Konstruktionsmanagement Prof. Dr.-Ing. Claus Schul
Begrüßung Mich vorstellen: Werdegang, Fächerschwerpunkte Wer hat schon CAD-Erfahrung? 2D-CAD: AutoCAD, ME10, .... 3D-CAD: alle, UG, SW, Catia, ProE

2 Organisatorisches KM: Prof. Dr.-Ing. Claus Schul
Freitag: 14:00 – 18:15 Uhr Samstag: 10:00 – 18:00 Uhr KP: Dipl.-Ing. Norman Kersten (ehem. Student PD&M) Termine nach Absprache MKS: Prof. Dr.-Ing. Xiaofeng Wang FEM: Prof. Ing. Peter Fröhlich Bewertung: 60% Inhalt und Dokumentation 20% Zusammenarbeit 20% Präsentation (max. 10 Min. pro Person)

3 Projektmanagement, Teamarbeit
Auflistung aller planbarer Aktivitäten (Teilprojekte, Arbeitspakete) Objektorientiert: Fahrrad besteht aus Rahmen, Antrieb, Antrieb besteht aus Kurbel, Schaltung, Schaltung besteht aus Umwerfert, Schalthebel, ... Funktionsorientiert: Fahrrad erfordert Entwurf, Fertigung Fertigung erfordert AV, Prototyp, Serie Prototyp erfordert Montage, Erprobung Projektablaufplan: Darstellung der Arbeitspakete über der Zeit Oft objekt- und funktionsorientiert Regelmäßige Abfrage durch Projektleiter Kick-Off-Meetings bei Meilensteinen, z.B. Abschluß der Konzeptphase

4 Grundlagen Wozu Methodik? Konstruktion Technischer Systeme erfordert
Ein Problem in so viele Einzelteile zerlegen, dass dafür Lösungen gefunden werden können. Ordnung vom Einfachen zum Komplizierten Immer prüfen, ob nichts vergessen wurde Konstruktion Technischer Systeme erfordert Gliederung in Techn. Systeme Was wird festgelegt? Funktionen, phys. Effekte, Technologien, ... Beschreibung des Konstruktionsprozesses Wie wird festgelegt? Denkprozesse, Organisation, ...

5 Produktentwicklung Konstruktionsmethodik S. 195 ff
Grundlagen S. 196 – 199 Konstruktionsprozess S. 199 – 206, Anforderungsliste S Funktionen, Funktionsstruktur S. 198, Methoden zur Lösungsfindung S Auswählen und Bewerten S Konzipieren S. 255 Entwerfen, Gestalten S. 255, Target Costing S Wertanalyse S. 382 Simultaneous Engineering S. 192, 537

6 Konstruktionsmethodik
VDI-Richtlinie 2221

7 Hausaufgaben Wer ist der Projektleiter?
Arbeitspakete verteilen, inkl. MKS und FEM Anforderungsliste vervollständigen Zeitplan aufstellen

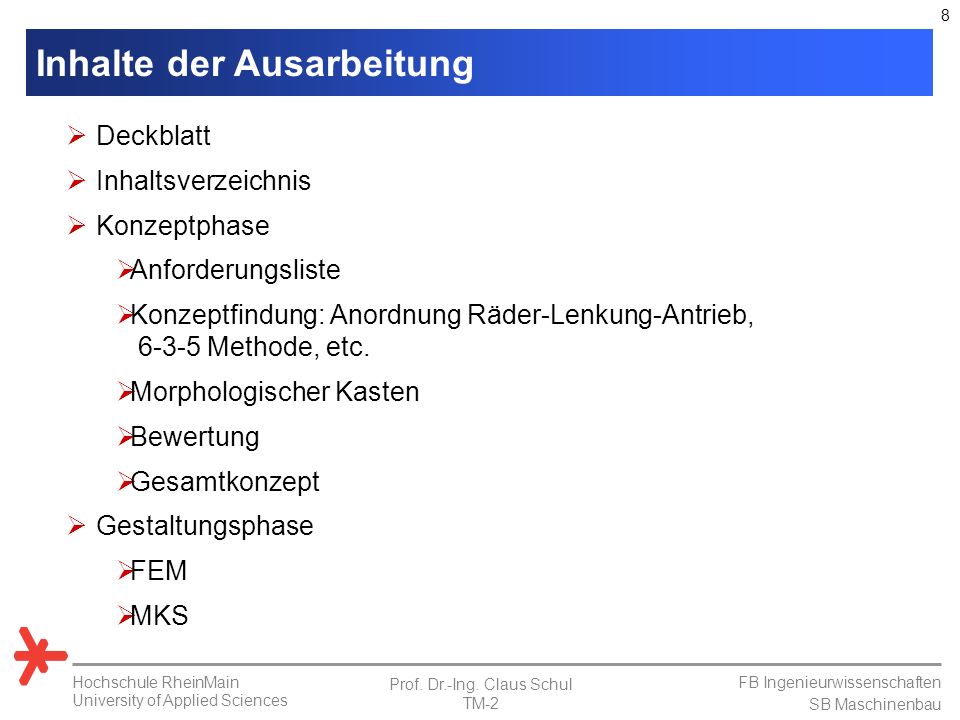

8 Inhalte der Ausarbeitung
Deckblatt Inhaltsverzeichnis Konzeptphase Anforderungsliste Konzeptfindung: Anordnung Räder-Lenkung-Antrieb, Methode, etc. Morphologischer Kasten Bewertung Gesamtkonzept Gestaltungsphase FEM MKS
