1 LV: SE 2001/2002 Zilahi Prinzipien der Software Engineering 1 Prinzipien des Software Engineering Strukturierung Hierarchisierung Abstraktion Modularisierung Lokalität Mehrfachverwendbarkeit Standardisierung integrierte Dokumentation

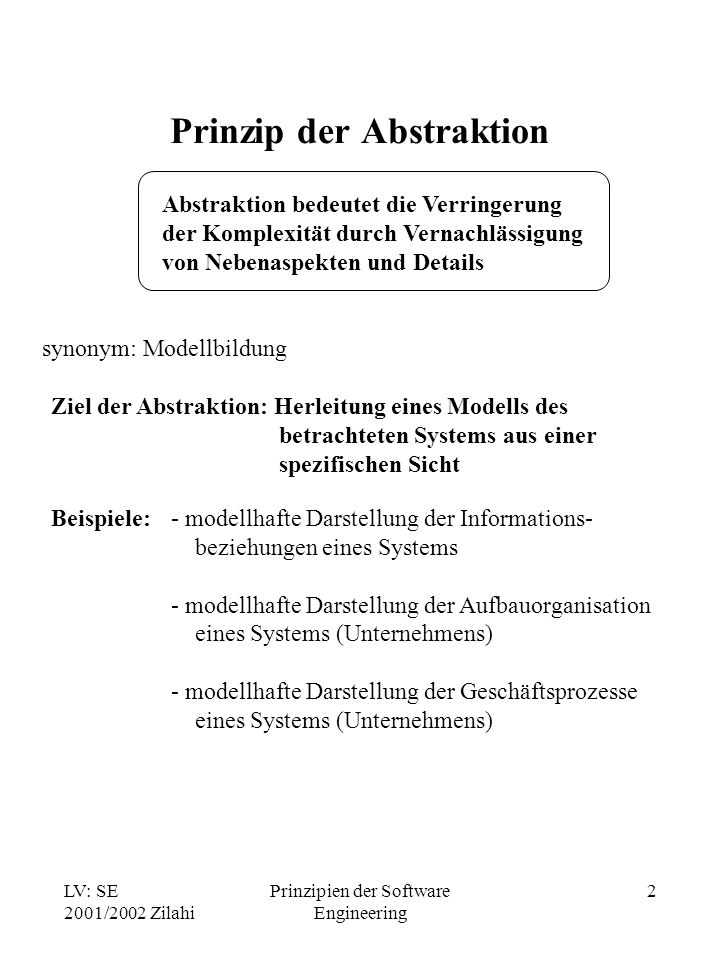

2 LV: SE 2001/2002 Zilahi Prinzipien der Software Engineering 2 Prinzip der Abstraktion Abstraktion bedeutet die Verringerung der Komplexität durch Vernachlässigung von Nebenaspekten und Details synonym: Modellbildung Ziel der Abstraktion: Herleitung eines Modells des betrachteten Systems aus einer spezifischen Sicht Beispiele:- modellhafte Darstellung der Informations- beziehungen eines Systems - modellhafte Darstellung der Aufbauorganisation eines Systems (Unternehmens) - modellhafte Darstellung der Geschäftsprozesse eines Systems (Unternehmens)

3 LV: SE 2001/2002 Zilahi Prinzipien der Software Engineering 3 Prinzip der Strukturierung Strukturieren bedeutet, für ein komplexes System eine reduzierte Darstellung zu finden, die den Charakter des Ganzen mit seinen spezifischen Merkmalen wiedergibt Strukturierung von Systemen erfolgt durch - Hierarchisierung und - Modularisierung Strukturierung von Programmen erfolgt durch die ausschließliche Verwendung der Grundstrukturen: - Sequenz, - Selektion und - Iteration

4 LV: SE 2001/2002 Zilahi Prinzipien der Software Engineering 4 Prinzip der Hierarchisierung Ein System besitzt eine Hierarchie, wenn seinen Elementen eine Rangordnung zugeordnet ist. Elemente gleicher Rang- ordnung bilden eine Hierarchieebene. Kriterien für die Bildung von Rangordnungen: - organisatorische Zusammenhänge - vergleichbare Eigenschaften der Elemente - zeitliche Zusammenhänge Hierarchisierung bildet die Grundlage für die Strukturierung von Systemen

5 LV: SE 2001/2002 Zilahi Prinzipien der Software Engineering 5 Prinzip der Modularisierung Modularisieren bedeutet, ein (Software-) Produkt aus einzelnen Bausteinen (Modulen) zusammen- zusetzen, die die folgenden Eigenschaften besitzen: - eine feste Bindung, d.h. in einem Modul werden Dinge realisiert, die einen unmittelbaren Zusammenhang besitzen - Kontextunabhängigkeit, d.h. ein Modul ist unab- hängig von seiner Umgebung entwickelbar, übersetzbar, prüfbar, wartbar und verständlich - es existiert eine Schnittstellenbeschreibung in Form einer Spezifikation; diese Beschreibung muss die Parameter bzw. alle importierten und exportierten Größen enthalten - alle Internas des Moduls sind dem Anwender verborgen, d.h. es weiß nicht, wie ein Modul seine Aufgabe erledigt, er weiß nur, welche Aufgabe durch ein Modul gelöst wird - alle für die Anwendung eines Moduls relevanten Informationen befinden sich an einer Stelle (Lokalitätsprinzip) - eine geringe Datenkopplung, d.h. die Menge und die Vielfalt der Daten, die zwischen den Modulen eines Systems ausgetauscht werden, ist auf ein Minimum zu reduzieren

6 LV: SE 2001/2002 Zilahi Prinzipien der Software Engineering 6 Modulbildung 1 Ein Modul ist eine softwaretechnische Einheit, die eine funktionale und/oder eine Datenabstraktion realisiert: Ein Modul besitzt einen eigenen Namen. Von einem Modul ist (nach 'außen') bekannt, was es ausführt (nicht wie es ausgeführt wird). Ein Modul ist unter seinem Namen aufrufbar, d.h. die im Modul enthaltenen Anweisungen werden zur Ausführung gebracht. Ein Modul besitzt eine Eingabeschnittstelle, d.h. dem Modul werden vom rufenden Programm Daten (Inputs) übergeben. Ein Modul besitzt eine Ausgabeschnittstelle, d.h. es werden i.d.R. Daten (Outputs) an das rufende Programm zurückgegeben.

7 LV: SE 2001/2002 Zilahi Prinzipien der Software Engineering 7 Modulbildung 2 Abgeschlossenheit –Jeder Modul verkörpert eine Entwurfsentscheidung, d.h. eine in sich geschlossene Aufgabe Wohldefinierte Schnittstellen –Vollständige und eindeutige Spezifikation der Schnittstellen Geheimnisprinzip –Jeder Modul kennt eine saubere Trennung von Spezifikation und Konstruktion, d.h. eine Trennung von 'was' und 'wie' Gegenseitige Nicht-Beeinflussung –Änderungen in der Konstruktion eines Moduls ziehen keine Änderungen in den anderen Modulen nach sich Handhabbarkeit –Jeder Modul ist gut überschaubar, also nicht zu groß und kann von einer Person bearbeitet und verstanden werden Prüfbarkeit –Jeder Modul ist so beschaffen, dass sein korrektes Funktionieren unter Beachtung der Schnittstellenspezifikation geprüft werden kann Integrierbarkeit –Module müssen zu einem Ganzen - ohne Schaffung neuer Probleme - integrierbar sein Planbarkeit –Ein Modul muss planbar und kontrollierbar sein. Bei der Konstruktion müssen sich Meilensteine festlegen lassen

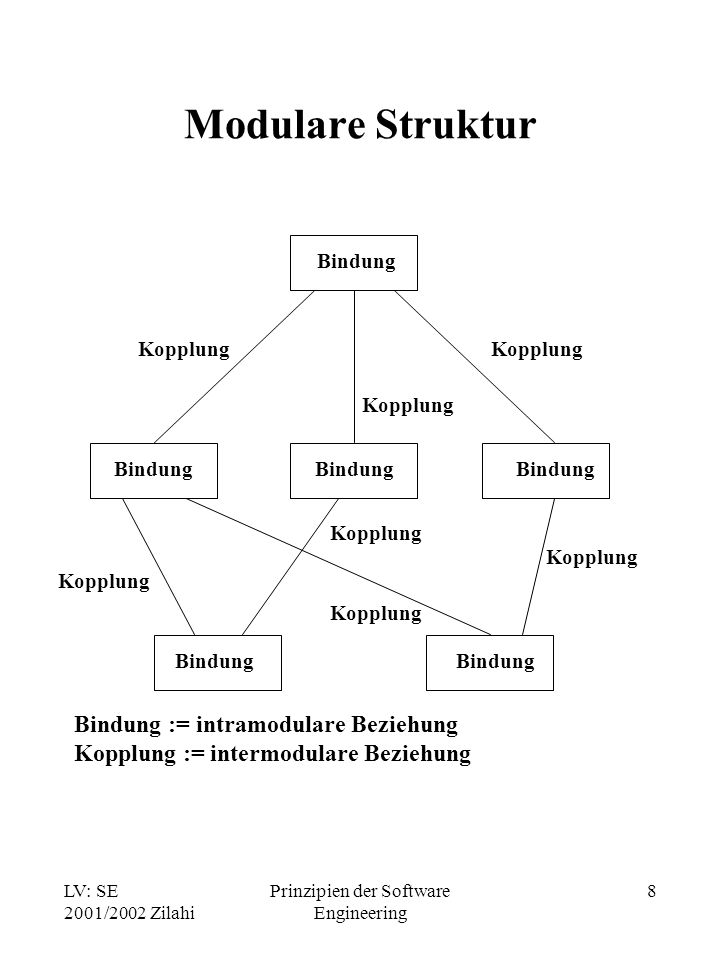

8 LV: SE 2001/2002 Zilahi Prinzipien der Software Engineering 8 Modulare Struktur Bindung Bindung Bindung Bindung Bindung Bindung Kopplung Bindung := intramodulare Beziehung Kopplung := intermodulare Beziehung

9 LV: SE 2001/2002 Zilahi Prinzipien der Software Engineering 9 Überblick über die internen Bindungsarten a) zufällig b) logisch c) zeitlich d) prozedural e) kommunikativ f) sequentiell g) funktional schwache Bindung starke Bindung funk- tional sequen- kommuni- tiell kativ Daten Kontrollfluß weder noch prozdural zeitlich logisch zufällig ja nein ja nein ja nein Reihenfolge Reihenfolge alle Aktivitäten wesentlich wesentlich derselben Kategorie Modul führt genau eine problem- bezogene Funktion aus janein Wodurch hängen die Aktivitäten des Moduls zusammen ?

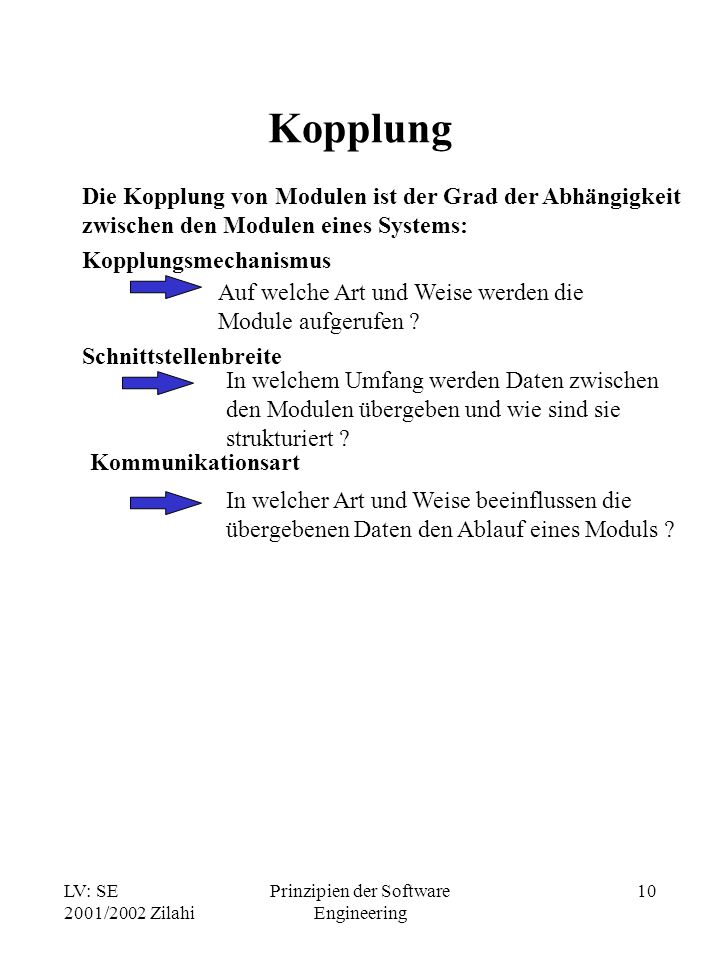

10 LV: SE 2001/2002 Zilahi Prinzipien der Software Engineering 10 Kopplung Die Kopplung von Modulen ist der Grad der Abhängigkeit zwischen den Modulen eines Systems: Kopplungsmechanismus Auf welche Art und Weise werden die Module aufgerufen ? Schnittstellenbreite In welchem Umfang werden Daten zwischen den Modulen übergeben und wie sind sie strukturiert ? Kommunikationsart In welcher Art und Weise beeinflussen die übergebenen Daten den Ablauf eines Moduls ?

11 LV: SE 2001/2002 Zilahi Prinzipien der Software Engineering 11 Prinzip der Lokalität Optimale Lokalität liegt vor, wenn alle zur Lösung eines Problems oder zur Einarbeitung in einen Bereich benötigten Informationen an einer Stelle zu finden sind Nicht benötigte Informationen sind an dieser Stelle nicht vorhanden ! Für den Bereich der Implementierung gilt der Grundsatz, dass rund 30 Anweisungen (Befehle) die obere Grenze dessen darstellen, was beim Lesen eines Listings, einer Modulbeschreibung, etc. ohne größere Probleme bewältigt werden kann

12 LV: SE 2001/2002 Zilahi Prinzipien der Software Engineering 12 Prinzip der Mehrfachverwendbarkeit Um Zeit und Kosten bei der Systementwicklung zu sparen, ist es sinnvoll und wirtschaftlich, erstellte Softwarekomponenten nicht nur in einem Produkt zu verwenden, sondern mehrfach einzusetzen! Gründe, die für die Wiederverwendbarkeit sprechen: - Zeiterparnis - Kostenersparnis - Fehlerreduktion - Erhöhung der Stabilität

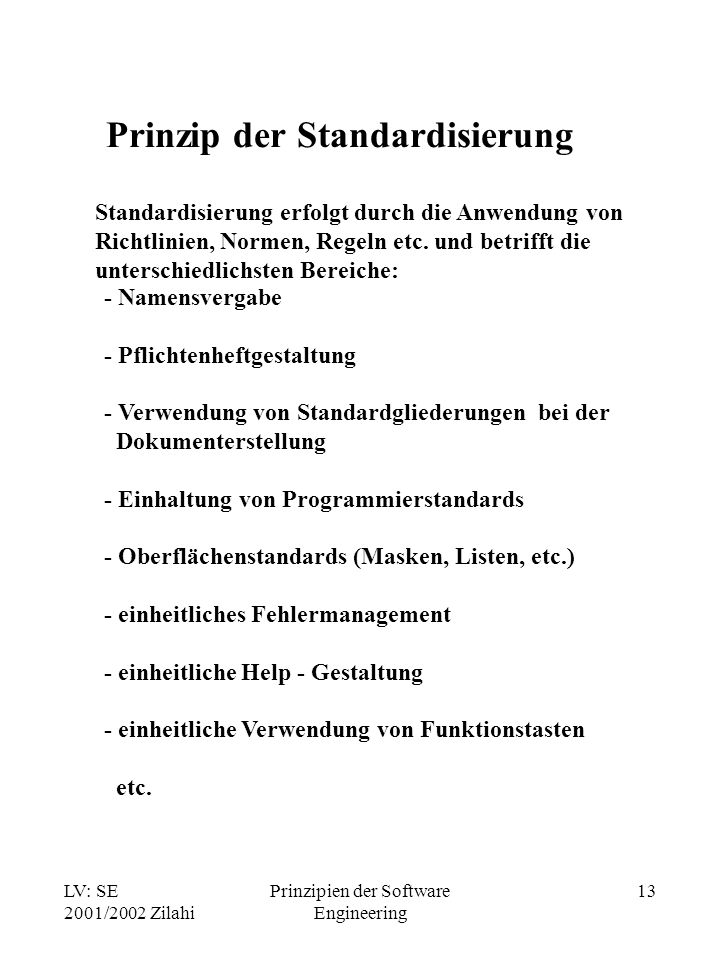

13 LV: SE 2001/2002 Zilahi Prinzipien der Software Engineering 13 Prinzip der Standardisierung Standardisierung erfolgt durch die Anwendung von Richtlinien, Normen, Regeln etc. und betrifft die unterschiedlichsten Bereiche: - Namensvergabe - Pflichtenheftgestaltung - Verwendung von Standardgliederungen bei der Dokumenterstellung - Einhaltung von Programmierstandards - Oberflächenstandards (Masken, Listen, etc.) - einheitliches Fehlermanagement - einheitliche Help - Gestaltung - einheitliche Verwendung von Funktionstasten etc.

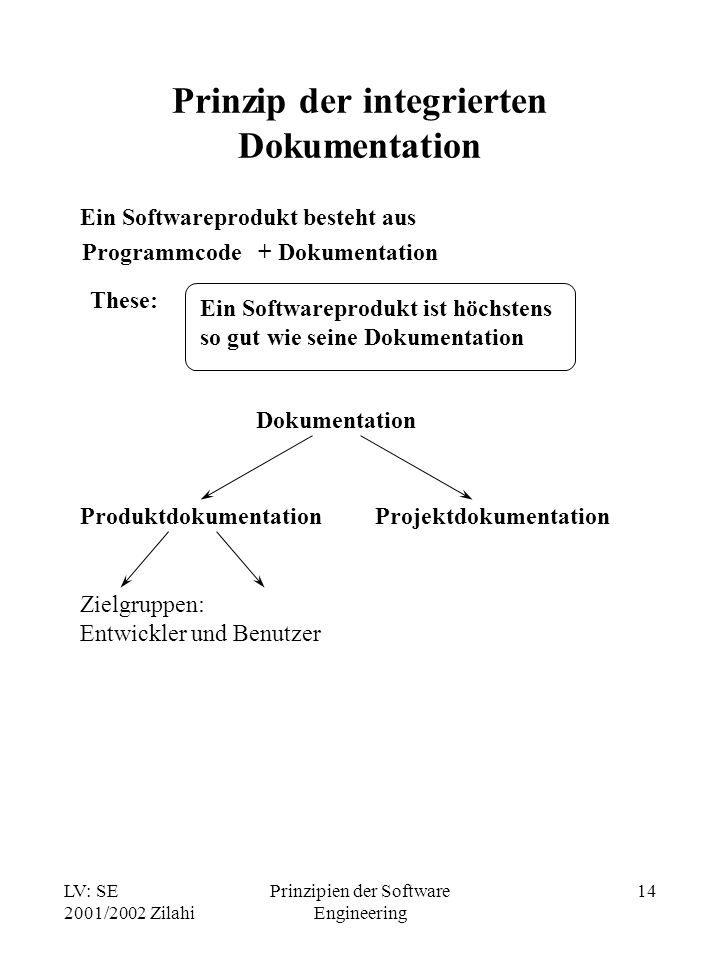

14 LV: SE 2001/2002 Zilahi Prinzipien der Software Engineering 14 Prinzip der integrierten Dokumentation Ein Softwareprodukt besteht aus Programmcode + Dokumentation These: Ein Softwareprodukt ist höchstens so gut wie seine Dokumentation Dokumentation Produktdokumentation Projektdokumentation Zielgruppen: Entwickler und Benutzer

15 LV: SE 2001/2002 Zilahi Prinzipien der Software Engineering 15 Abstraktion Strukturierung Hierarchisierung Modularisierung Lokalität Mehrfachverwendbarkeit Standardisierung integr. Dokumentation a b: a entsteht aus b; b ergibt a a b: a steht in Wechselwirkung mit b a b: a setzt b voraus Zusammenfassung
