1 MACS CPAP-System Eigenständige Tour

2 Programmziele Dieses Programm ist eine eigenständige Tour des MACS CPAP-Systems. Am Ende dieser Tour werden Sie in der Lage sein: zDie wichtigsten Betriebseigenschaften des MACS- Systems zu beschreiben zDie Steuerungen und Anschlüsse zu identifizieren zDas Patientenschlauchsystem zu beschreiben zDas MACS-System für den Patienteneinsatz vorzubereiten zUnterschiedliche klinische Umgebungen für eine CPAP- Anwendung festzulegen zDas MACS-System zu reinigen und zu warten

3 Eigenschaften und Bedienungselemente Rückseite Treibgaseinlass zAnschluss für 55 psi (3,8 bar) Sauerstoff als Quellgas zVerwenden Sie stets eine Schnellfluss-Gasquelle, die einen Druck von psi bei mindestens 40 l/min liefern kann

4 Eigenschaften und Bedienungselemente Rückseite Luftmitführung zAußenluft wird mitgeführt und intern mit Gas vermischt zDas externe Gehäuse enthält einen Luftfilter zDer Austausch des Luftfilters ist Bestandteil der vorbeugenden Wartung

5 Eigenschaften und Bedienungselemente Frontpaneel CPAP-Regler zEinstellung des CPAP von 0 bis 20 cm H 2 O zAutomatische Empfindlichkeit zAutomatische Gasflussanpassung an den Bedarf des Patienten bis zu 140 l/min zSauerstoffkonzentration wird wie bei % Oxygen eingestellt beibehalten

6 Eigenschaften und Bedienungselemente Frontpaneel % Oxygen-Regler zAuswahl der gelieferten Sauerstoffkonzentration y 65% y 100% zEinstellung der Sauerstoffkonzentration für Spontanatmung

7 Eigenschaften und Bedienungselemente Frontpaneel Druckanzeige zZeigt den Druck im Patientenschlauchsystem am Ausgang des MACS- Systems an zVergleichen Sie den Druck mit dem eingestellten Wert, um einen ordnungsgemäßen Betrieb zu gewährleisten zZeigt Anstrengung des Patienten an

8 Eigenschaften und Bedienungselemente Frontpaneel Patientenschlauchsystem -Anschluss 1 zAnschluss für den weiten Schlauch des Patientenschlauchsystems

9 Eigenschaften und Bedienungselemente Frontpaneel Patientenschlauchsystem- Anschluss 2 zAnschluss für den kleinen Schlauch des Patientenschlauchsystems zAnschluss an das Exspirationsventil am Patientenschlauchsystem

10 Patientenschlauchsystem Das Patientenschlauchsystem ist ein Einschlauch-System zBeide Schläuche werden an der Vorderseite des MACS-Systems angebracht zAnschluss des Patientenendes für klinische Intervention y Direkt an einen endotrachealen Zugang (invasiv) y Gesichtsmaske (nichtinvasiv)

11 Patientenschlauchsystem Verwenden Sie nur Patientenschlauchsysteme von Airon Corporation zDie Kalibrierung des CPAP-Reglers wurde anhand des Airon- Patientenschlauchsystems vorgenommen zDie Verwendung von Patientenschlauchsystemen anderer Hersteller kann zu Folgendem führen yFehler bei der Druckversorgung yhohem exspiratorischen Durchflusswiderstand yStörung der CPAP-Empfindlichkeit yerhöhten Sauerstoffverbrauch

12 Patientenschlauchsystem Zubehörteile zur Optimierung der Patientenversorgung zIn-Line-Medikamentenvernebler yPasst zwischen die Maske und das Patientenschlauchsystem yVernebler kann entfernt werden, um ein Medikament hinzuzugeben bei gleichzeitigem Erhalt des Drucks zCO2-Überwachung yFür In-Line-Probeentnahme bringen Sie das T-Stück zwischen der Maske und dem Patientenschlauchsystem an yOder verwenden Sie die Nasengabeln unter der Maske zEin exspiratorischer Bakterien-/Virus-Filter kann mit Hilfe des 90°- Winkelstücks eingefügt werden

13 Programmziele MACS CPAP-System eigenständige Tour, bisher erreichte Ziele: þDie wichtigsten Betriebseigenschaften des MACS- Systems zu beschreiben þDie Steuerungen und Anschlüsse zu identifizieren þDas Patientenschlauchsystem zu beschreiben Mit der Kenntnis der Einsatzmöglichkeiten des MACS- Systems möchten wir uns nun der Anwendung am Patienten widmen.

14 Anwendung am Patienten Erste Konfiguration zSchließen Sie das Airon- Patientenschlauchsystem am MACS-System an zSchließen Sie einen Hochdruck- Sauerstoffschlauch an der Rückseite des MACS- Systems an zSchließen Sie das andere Ende des Hochdruckschlauchs an die Sauerstoffquelle an

15 Anwendung am Patienten Einstellung von % Oxygen zStellen Sie den % Oxygen-Regler auf die gewünschte Sauerstoffkonzentration zAlle Atemzüge erhalten eine festgelegte Sauerstoffkonzentration + 10% zDie Betriebszeit des Sauerstoffbehälters verdoppelt sich fast bei einer Einstellung auf 65% zVorsicht bei schnellen, großen Tidalvolumina mit 100% Sauerstoff kann die tatsächlich gelieferte Konzentration unter 100% liegen

16 Anwendung am Patienten CPAP beginnen zSchalten Sie die Sauerstoffversorgung ein zBringen Sie den Beatmungskreislauf entweder mit einer Maske oder einem endotrachealen Zugang am Patienten an zStellen Sie den CPAP-Regler auf den gewünschten Wert ein. zIst kein Patient am Patientenschlauchsystem angeschlossen oder wenn eine große undichte Stelle vorliegt, tritt ein hoher Gasfluss auf

17 Anwendung am Patienten Überwachung des Patienten zBeurteilen Sie gemäß Ihrem Protokoll y die Patienten-Atemfrequenz y Komfort y Sauerstoffanreicherung y CO 2

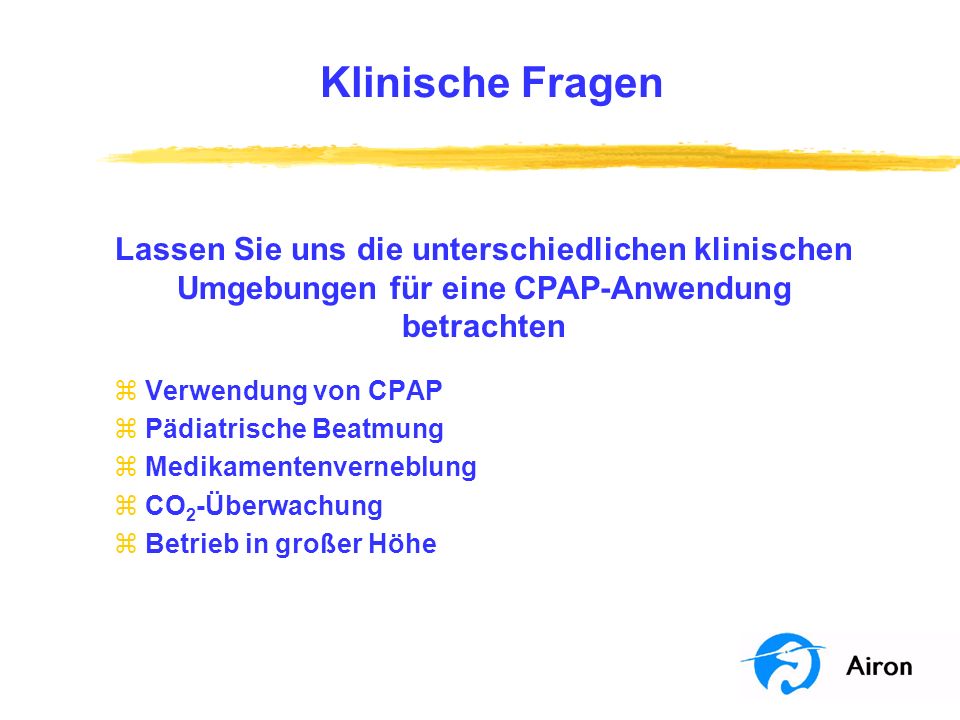

18 Klinische Fragen Lassen Sie uns die unterschiedlichen klinischen Umgebungen für eine CPAP-Anwendung betrachten z Verwendung von CPAP z Pädiatrische Beatmung z Medikamentenverneblung z CO 2 -Überwachung z Betrieb in großer Höhe

19 Klinische Fragen Verwendung von CPAP zWird verwendet bei spontan atmenden Patienten mit respiratorischer Insuffizienz einschließlich yKongestiver Herzinsuffizienz (CHF) yCOPD und Asthma yBeinahe-Ertrinken yCO-Vergiftung zStellen Sie den benötigten CPAP-Wert ein zKann mit Maske oder endotrachealem Zugang verwendet werden

20 Klinische Fragen Pädiatrische Beatmung zMACS ist sicher für pädiatrische Patienten und Erwachsene zVerwenden Sie die niedrigstmögliche Einstellung zAchten Sie genau auf eine synchrone Beatmung des Patienten

21 Klinische Fragen Medikamentenverneblung zEin Medikamentenvernebler kann zwischen dem Patientenanschluss und dem Patienten eingesetzt werden zDer Patient inhaliert das Medikament mit jedem Atemzug und atmet durch das Patientenschlauchsystem aus Ein Exspirationsfilter kann zur persönlichen Sicherheit hinzugefügt werden

22 Klinische Fragen CO 2 Überwachung zEin beliebiges CO 2 -Messgerät kann verwendet werden zBei In-Line-Messgeräten setzen Sie das T-Stück des Sensors zwischen dem Kreisteilanschluss und dem Patienten ein zBei Nebenstrom-Analysatoren platzieren Sie den Probeentnahmeschlauch mit Nasengabeln unter der Gesichtsmaske

23 Klinische Fragen Betrieb in großer Höhe zMACS kann für den Lufttransport in drucklosen Kabinen bis zu 4500 Metern verwendet werden z Höhenänderungen wirken sich nicht auf die Druckeinstellungen aus

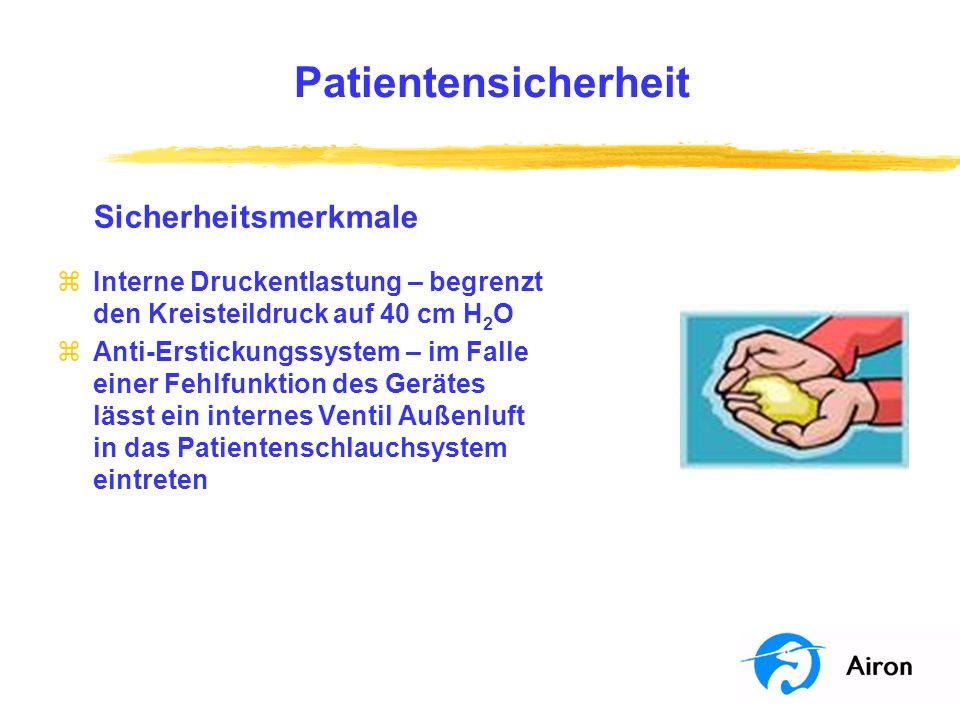

24 Patientensicherheit Sicherheitsmerkmale zInterne Druckentlastung – begrenzt den Kreisteildruck auf 40 cm H 2 O zAnti-Erstickungssystem – im Falle einer Fehlfunktion des Gerätes lässt ein internes Ventil Außenluft in das Patientenschlauchsystem eintreten

25 Reinigung und Wartung zReinigen Sie das MACS-System zwischen Patienten-Einsätzen mit einem weichen Tuch und einem milden Reinigungs-/Desinfektionsmittel zDas MACS-System nicht in Wasser eintauchen zDas Einweg-Patientenschlauchsystem ist für einmaligen Gebrauch bestimmt und darf nicht gereinigt, desinfiziert oder wiederverwendet werden zAlle 2 Jahre sollten vorbeugende Wartungsarbeiten am MACS-System vorgenommen werden

26 Programmziele MACS CPAP-System eigenständige Tour abgeschlossen; Sie sollten nun in der Lage sein: þDie wichtigsten Betriebseigenschaften des MACS-Systems zu beschreiben þDie Regler und Anschlüsse zu identifizieren þDas Patientenschlauchsystem zu beschreiben þDas MACS-System für den Patienteneinsatz vorzubereiten þUnterschiedliche klinische Umgebungen für eine CPAP- Anwendung festzulegen þDas MACS-System zu reinigen und zu warten Nächster Schritt betrachten Sie die MACS-Fallstudie und füllen Sie die Verständnisbeurteilung aus

27 Kontaktinformationen Vielen Dank für Ihr Interesse am MACS CPAP-System Weitere Informationen erhalten Sie unter oder direkt bei Airon Corporation unter: (gebührenfrei in Nordamerika)
