Dreiphasenwechselstrom
(Drehstrom) U Phase3 Phase2 Phase1 180° 360° 90° 270° 90° 180° 270° Zeigerdiagramm Liniendiagramm 3 sinusförmige Wechselspannungen (Phasen)
2
Dreiphasenwechselstrom

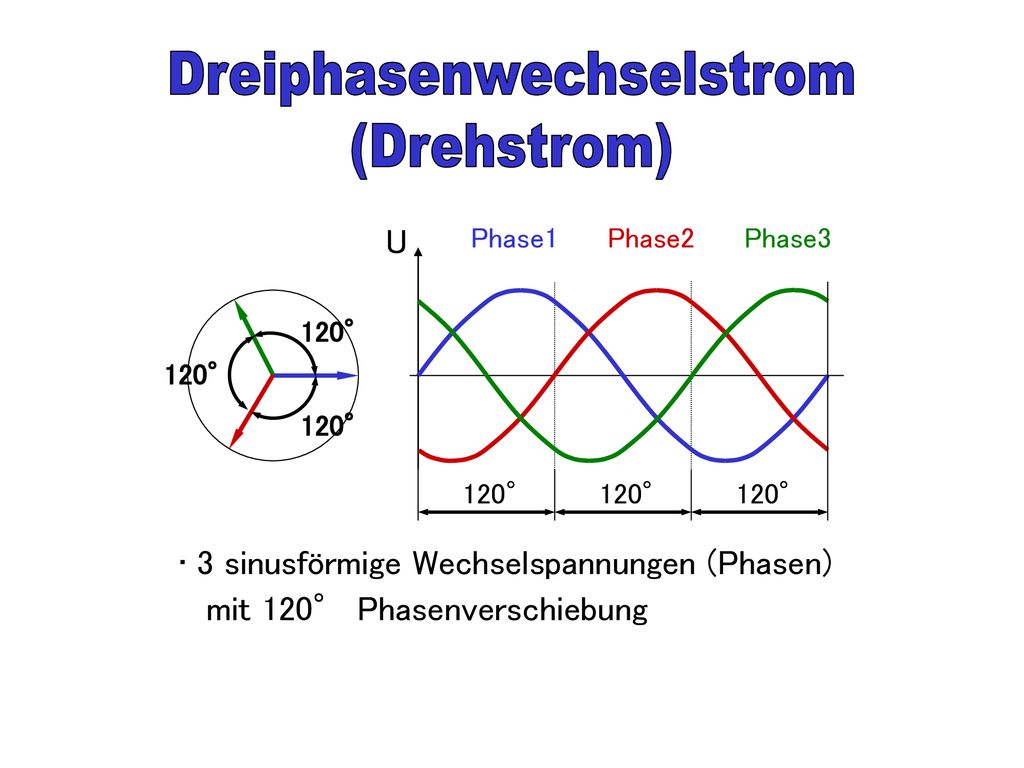

(Drehstrom) 180° 360° 90° 270° U Phase1 Phase2 Phase3 120° 120° 120° 120° 120° 3 sinusförmige Wechselspannungen (Phasen) mit 120° Phasenverschiebung
3
Dreiphasenwechselstrom
(Drehstrom) 120° U Phase1 Phase2 Phase3 3 sinusförmige Wechselspannungen (Phasen) mit 120° Phasenverschiebung
4
Dreiphasenwechselstrom

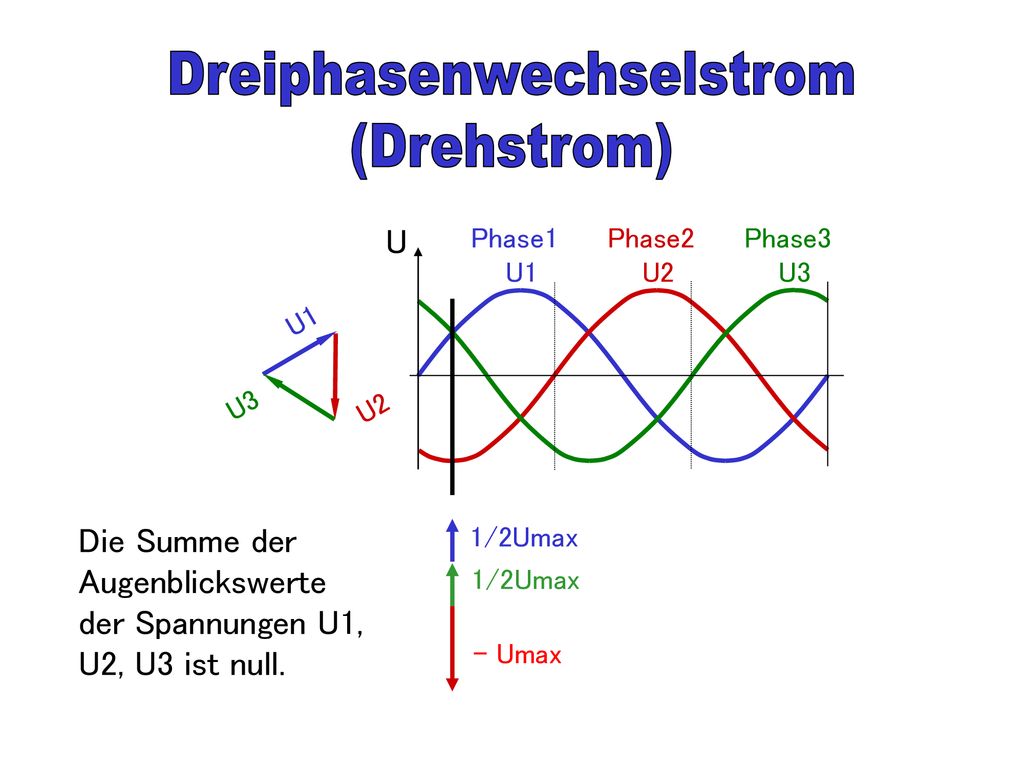

(Drehstrom) U Phase3 Phase2 Phase1 U1 U2 U3 U3 U3 U2 U2 Die Summe der Augenblickswerte der Spannungen U1, U2, U3 ist null.
5
Dreiphasenwechselstrom
(Drehstrom) Phase1 Phase2 Phase3 U U1 U2 U3 U1 U2 U3 Die Summe der Augenblickswerte der Spannungen U1, U2, U3 ist null. 1/2Umax 1/2Umax - Umax
6
Dreiphasenwechselstrom
(Drehstrom) Phase1 Phase2 Phase3 U U1 U2 U3 U1 U2 U3 Die Summe der Augenblickswerte der Spannungen U1, U2, U3 ist null. Umax -1/2Umax -1/2Umax
7
Dreiphasenwechselstrom
(Drehstrom) Phase1 Phase2 Phase3 U U1 U2 U3 U1 U2 U3 Die Summe der Augenblickswerte der Spannungen U1, U2, U3 ist null. 0,8 Umax -0,8 Umax
8
Drehstrom: Sternschaltung
Phase1 U Phase2 Phase3 U1 U2 U3 L3 U3 N L1 U1 N L2 U2 N
9
Drehstrom: Sternschaltung
Phase1 Phase2 Phase3 U1 U2 U3 U1 L1 N U3 L3 U2 L2
10
Drehstrom: Sternschaltung
Phase1 Phase2 Phase3 U1 U2 U3 U1 L1 N U3 L3 U2 L2
11
Drehstrom: Sternschaltung
Phase1 Phase2 Phase3 U1 U2 U3 L1 U3 L3 N U2 L2 U1
12
Drehstrom: Sternschaltung
Phase1 Phase2 Phase3 U1 U2 U3 L1 U3 L3 U2 L2 N U1
13
Drehstrom: Sternschaltung
Phase1 Phase2 Phase3 U1 U2 U3 L1 U3 L3 U2 L2 N U1 = Nullpunkt = Mittelpunkt
14
Drehstrom: Sternschaltung
N = Nullpunkt = Mittelpunkt U3 U1 U2 U2 U1 U1, U2, U3 : Spannungen zwischen Leiter L1, L2, L3 und Nullpunkt N (Sternspannungen)
15
Drehstrom: Sternschaltung
N = Nullpunkt = Mittelpunkt U31 U23 U31 U12 U12 U1, U2, U3 : Spannungen zwischen Leiter L1, L2, L3 und Nullpunkt N (Sternspannungen) U1 = U2 = U3 = 230Veff U12, U23, U31: Spannungen zwischen den Leitern L1, L2, L3 (Aussenleiterspannungen) U12 = U23 = U31 = ????
16
Drehstrom: Sternschaltung

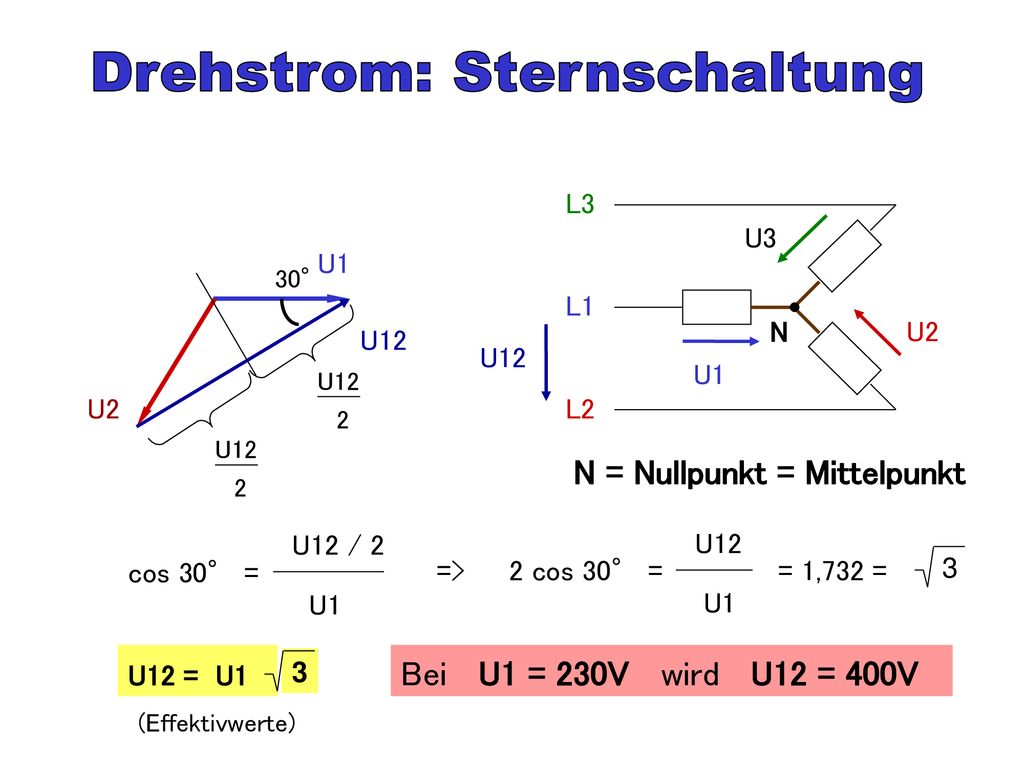

N = Nullpunkt = Mittelpunkt U12 30° U12 2 U12 / 2 U1 U12 U1 cos 30° = => cos 30° = = 1,732 = 3 U12 = U1 3 Bei U1 = 230V wird U12 = 400V (Effektivwerte)
17
Drehstrom: Sternschaltung
Phase1 Phase2 Phase3 U1 U2 U3 U1 U2 U3 U12 U23 U31 3 U12 = U1 (Effektivwerte) L1 U3 L3 U2 L2 N U1 400V 400V N 400V 230V 230V 230V
18
Drehstrom: Dreieckschaltung
Phase1 Phase2 Phase3 L1 L3 L2 400V
19
Drehstrom: Dreieckschaltung
I1 = - I12 + I31 400V L1 L3 L2 I31 I1 I12
20
Drehstrom: Dreieckschaltung
400V L1 L3 L2 I1 I31 I12 I I23 I3 I2 I23 I1 = - I12 + I31 I3 I3 = - I31 + I23 I23 I2 = - I23 + I12 I2
21
Drehstrom: Dreieckschaltung
400V L1 L3 L2 I1 I31 I12 I I3 I2 I23 Ia Ib Ia + Ib = 0 Ia = -Ib Vergleich: I1 = - I12 + I31 I3 = - I31 + I23 I2 = - I23 + I12 I1+I2+I3 = 0 (Momentanwerte)
22
Drehstrom: Dreieckschaltung
400V L1 L3 L2 I1 I31 I12 I I3 I2 I23 I1+I2+I3 = 0 (Momentanwerte) I1 = - I12 + I31 I3 = - I31 + I23 I2 = - I23 + I12
23
Drehstrom: Dreieckschaltung
400V L1 L3 L2 I1 I31 I12 I I3 I2 I23 3 I 1 = I 12 (Effektivwerte)
24
Drehstrom: Dreieckschaltung
400V L1 L3 L2 I1 I I3 I2 I31 I23 I12
25
Drehstrom: Dreieckschaltung
400V L1 L3 L2 I1 I I3 I2 I31 I23 I12
26
Drehstrom: Dreieckschaltung
400V L1 L3 L2 I1 I I3 I2 I31 I23 I12
27
Drehstrom: Dreieckschaltung
400V L1 L3 L2 I1 I I3 I2 I31 I23 I12
28
Drehstrom: Dreieckschaltung
400V L1 L3 L2 I1 I I3 I2 I31 I23 I12
