1 Der Rijndael Algorithmus
AES Advanced Encryption Standard Der Rijndael Algorithmus Vortrag im Fach Kryptologie Prof. Dr. Hoever Vortragende: Fegler, Alexander & Hellmann, Jelle

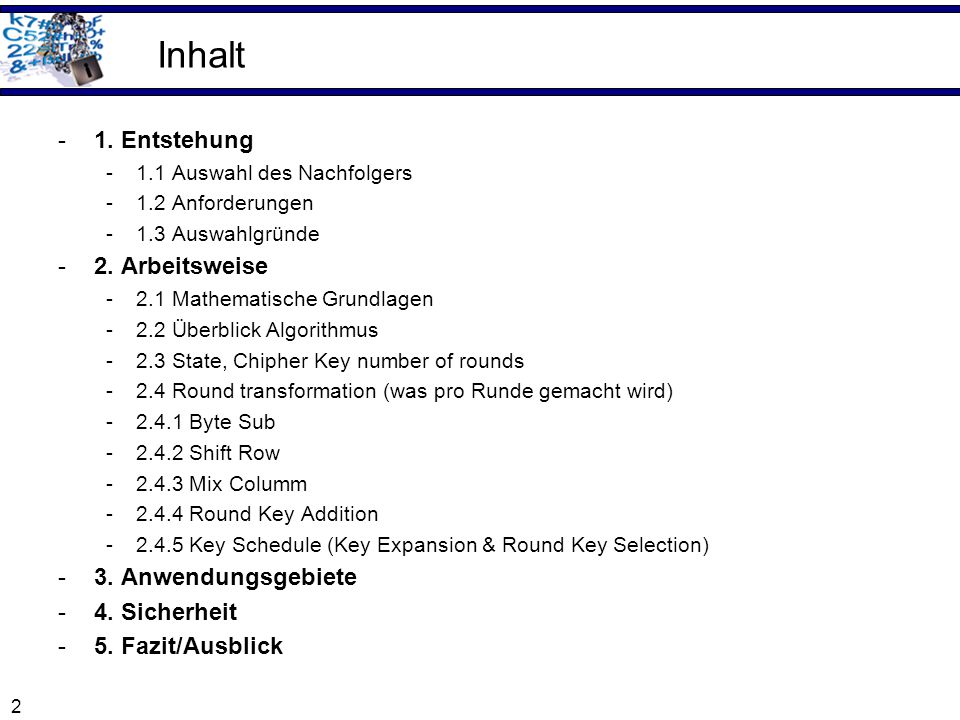

2 Inhalt 1. Entstehung 2. Arbeitsweise 3. Anwendungsgebiete
1.1 Auswahl des Nachfolgers 1.2 Anforderungen 1.3 Auswahlgründe 2. Arbeitsweise 2.1 Mathematische Grundlagen 2.2 Überblick Algorithmus 2.3 State, Chipher Key number of rounds 2.4 Round transformation (was pro Runde gemacht wird) 2.4.1 Byte Sub 2.4.2 Shift Row 2.4.3 Mix Columm 2.4.4 Round Key Addition 2.4.5 Key Schedule (Key Expansion & Round Key Selection) 3. Anwendungsgebiete 4. Sicherheit 5. Fazit/Ausblick

3 1. Entstehung Da DES immer unsicherer wurde, aufgrund seiner relativ kurzen Schlüssellänge von 56 Bit und weil 3DES eine schlechte Performance hatte, wurde 1997 in weiser Voraussicht vom NIST (National Institut for Standardisation and Technology) eine Initiative bzw. Wettbewerb ins Leben gerufen um den Nachfolger des DES zu suchen. Kurz darauf wurden in einem Workshop werden die genauen Anforderungen an den Algorithmus festgelegt. Nach knapp 4 Jahren die der Auswahlprozess gebraucht hatte, stand das Ergebnis fest, der Sieger des AES Wettbewerbes war der Rijndael Algorithmus. Er wurde von den Belgiern Vicent Rijmen und Joan Daemen entwickelt.

4 1.1 Historie 1997 1998 1999 2000 2001 März 2. AES Konferenz
Diskussion der bisherigen Resultate Februar Ende öffentliche Diskussion zum Standard 2. Januar ’97 Aufruf zur Initiative 15. April Ende der Begutachtung der Kandidaten 15. April AES-Workshops genaue Anforderungen November FIPS Standard 1997 1998 1999 2000 2001 November FIPS- Standard als Manusskript 2. Oktober Sieger ist Rinjdael 20. August 1. AES Konferenz 15 Algorithmen eingegangen 15. Mai Ende der öffentlichen Diskussion 13./14. April 3. AES- Konferenz Analyse der 5 Endkandidaten

5 1.2 Anforderungen Anforderungen die vom NIST gestellt wurden waren:
Technische: AES muss symmetrischer Algorithmus sein -> Blockalgorithmus AES muss mindestens 128 Bit lange Blöcke verwenden und Schlüssel von 128, 192 und 256 Bit verwenden können AES soll gleichermaßen leicht in Hard- und Software implementierbar sein AES soll in Hard- und Software eine überdurchschnittliche Performance haben AES soll allen bekannten Methoden der Kryptanalyse widerstehen können, insbesondere POWER- und TIMING- Attacken Speziell für den Einsatz in Smartcards sollen geringe Ressourcen erforderlich sein( kurze Codelänge, niedriger Speicherbedarf) Weitere: Der Algorithmus muss frei von patentrechtlichen Ansprüchen sein und darf von jedermann unentgeltlich genutzt werden Umfangreiche Dokumentation

6 1.3 Auswahlgründe NIST: „When considered togehter, Rijndael‘s combination of security, performance, efficiency, implementability and flexibility make it an appropriate selection for the AES“ Also aufgrund seiner Einfachheit und seiner exzellenten Performance Eingangstext jede runde deterministischen Transformationen unterworfen Ergebnisse werden XOR mit den Rundenschlüssel verrechnet Sicherheit kommt von der Konstruktion des Transformationen (S-Box) und der Durchführung mehrerer Runden. Aber gerade wegen seiner algebraischen Struktur wurden/werden Schwächen vermutet

7 2.1 Mathematische Grundlagen
Ist ein Byte, so wird die dazugehörige Polynomdarstellung betrachtet Für jedes Byte ist ein Polynom vom Grad ≤ 7, so dass man definiert Der Addition zweier Polynome f und g in GF(256) entspricht die XOR Verknüpfung ( ) der dazu gehörigen Bytes. Beispiel:

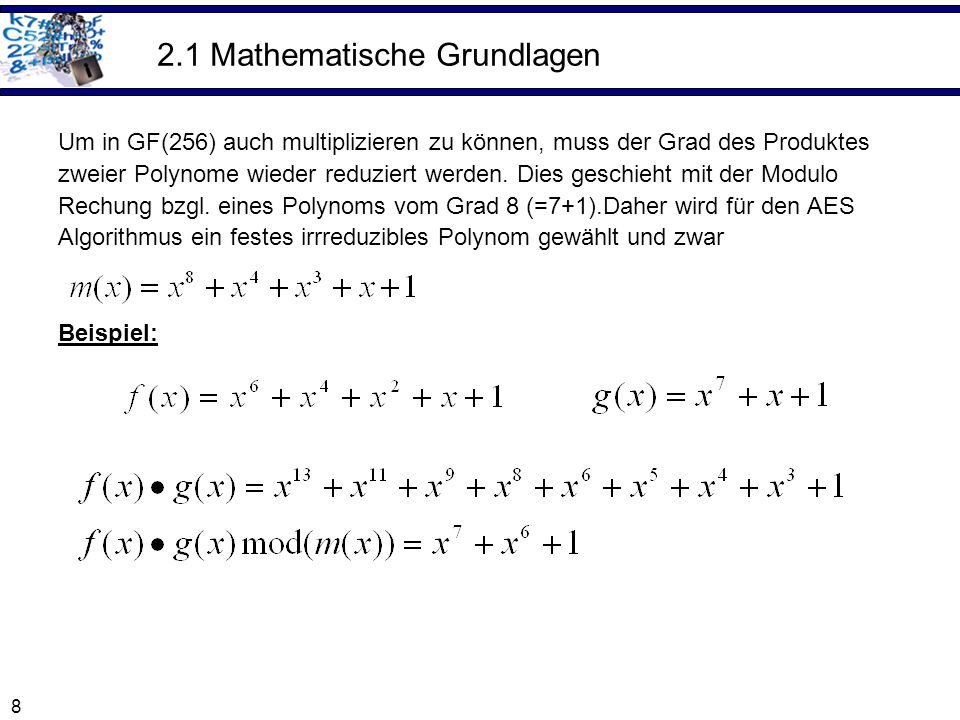

8 2.1 Mathematische Grundlagen
Um in GF(256) auch multiplizieren zu können, muss der Grad des Produktes zweier Polynome wieder reduziert werden. Dies geschieht mit der Modulo Rechung bzgl. eines Polynoms vom Grad 8 (=7+1).Daher wird für den AES Algorithmus ein festes irrreduzibles Polynom gewählt und zwar Beispiel:

9 2.1 Mathematische Grundlagen
Neutrale Element bzgl. ● ist das Byte 01 Das multiplikativ Inverse, kann mittels der erweiterten Euklid gefunden werden a(x) und c(x) so berechen Es gilt auch das Kommutativ- und das Distributivgesetz Es folgt , das die 256 Bytes werte mit dem XOR ( ) als Addition und der obigen Multiplikation ● den endlichen Körper GF(256) bilden. In der Algebra ist ein endlicher Körper oder Galoisfeld (benannt nach dem Mathematiker Evariste Galois) ein Körper mit nur endlich vielen Elementen.

10 2.2 Algorithmus Übersicht
Klartext Benutzer- schlüssel Eingabe eines Klartextes und eines Schlüssels durch den Benutzer Verschlüsselung Rundenbasierte Hintereinander-ausführung von verschiedenen Transformationsschritten verschlüsselter Text Ausgabe des verschlüsselten Textes

11 2.3 Number of Rounds, State & Key
Rundenanzahl ist abhängig von verwendeter Schlüssellänge k und verwendeter Blockgöße b r b=128 b=192 b=256 k=128 10 12 14 k=192 k=256 Zustand Schlüssel k0,0 k0,1 k0,2 K0,3 k0,4 k0,5 k1,0 k1,1 k1,2 k1,3 k1,4 k1,5 k2,0 k2,1 k2,2 k2,3 k2,4 k2,5 k3,0 k3,1 k3,2 k3,3 k3,4 k3,5 a0,0 a0,1 a0,2 a0,3 a1,0 a1,1 a1,2 a1,3 a2,0 a2,1 a2,2 a2,3 a3,0 a3,1 a3,2 a3,3 4 Byte=32 Bit

12 2.4 Verschlüsselungsprozess
Initialisierungsrunde Klartext Schlüssel Runde 1 bis ( r – 1 ) Anzahl der Runden ist abhängig von der Block- und Schlüssellänge ByteSub ShiftRow MixColumn AddRoundKey Rundenschlüssel AddRoundKey Runde r ByteSub ShiftRow AddRoundKey verschlüsselter Text

13 2.4.1 Verschlüsselungsprozess
ByteSub monoalphabetische Verschlüsselung mit der Substitutionsbox Bytes im Block durch Äquivalente in der S-Box ersetzen S-Box meist als Array implementiert Transformation ist deterministisch Lediglich zur Vermischung der Bytes und Schutz gegen differentielle und lineare Kryptanalyse Interpolationsattacken Substitutionsbox (S-Box) als Basis für eine monoalphabetische Verschlüsselung Im ersten Schritt jeder Runde wird für jedes Byte im Block ein Äquivalent in der S-Box gesucht. Die S-Box ist meist als Array implementiert und gibt an, welches Byte wie getauscht wird Die ByteSub Transformation ist deterministisch und bekannt, stellt also noch keine Verschlüsselung dar

14 2.4.1 Verschlüsselungsprozess Beispiel
ByteSub State vor ByteSub: 19 a0 9a e9 d4 e0 b8 1e State nach ByteSub: 08 2a 2b be 48 8d e2 e3 f8 c6 f4 3d 30 e5 f1 ae 52 5d 98 11 41 b4 bf 27 S-Box S-Box: 1 2 3 4 5 6 7 8 9 a b c d e f 63 7c 77 7b f2 6b 6f c5 30 01 67 2b fe d7 ab 76 1 ca 82 c9 7d fa 59 47 f0 ad d4 a2 af 9c a4 72 c0 2 b7 fd 93 26 36 3f f7 cc 34 a5 e5 f1 71 d8 31 15 3 04 c7 23 c3 18 96 05 9a 07 12 80 e2 eb 27 b2 75 4 09 83 2c 1a 1b 6e 5a a0 52 3b d6 b3 29 e3 2f 84 5 53 d1 00 ed 20 fc b1 5b 6a cb be 39 4a 4c 58 cf Substitutionsbox (S-Box) als Basis für eine monoalphabetische Verschlüsselung Im ersten Schritt jeder Runde wird für jedes Byte im Block ein Äquivalent in der S-Box gesucht. Die S-Box ist meist als Array implementiert und gibt an, welches Byte wie getauscht wird Die ByteSub Transformation ist deterministisch und bekannt, stellt also noch keine Verschlüsselung dar 6 d0 ef aa fb 43 4d 33 85 45 f9 02 7f 50 3c 9f a8 7 51 a3 40 8f 92 9d 38 f5 bc b6 da 21 10 ff f3 d2 8 cd 0c 13 ec 5f 97 44 17 c4 a7 7e 3d 64 5d 19 73 9 60 81 4f dc 22 2a 90 88 46 ee b8 14 de 5e 0b db a e0 32 3a 0a 49 06 24 5c c2 d3 ac 62 91 95 e4 79 b e7 c8 37 6d 8d d5 4e a9 6c 56 f4 ea 65 7a ae 08 c ba 78 25 2e 1c a6 b4 c6 e8 dd 74 1f 4b bd 8b 8a d 70 3e b5 66 48 03 f6 0e 61 35 57 b9 86 c1 1d 9e e e1 f8 98 11 69 d9 8e 94 9b 1e 87 e9 ce 55 28 df f 8c a1 89 0d bf e6 42 68 41 99 2d 0f b0 54 bb 16

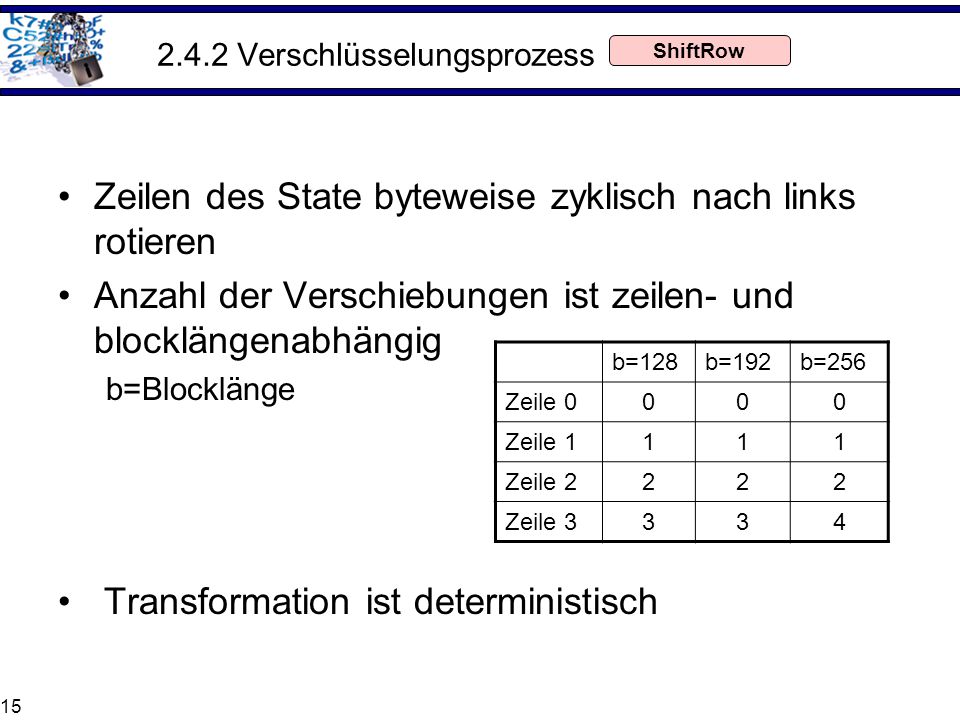

15 2.4.2 Verschlüsselungsprozess
ShiftRow Zeilen des State byteweise zyklisch nach links rotieren Anzahl der Verschiebungen ist zeilen- und blocklängenabhängig b=Blocklänge Transformation ist deterministisch b=128 b=192 b=256 Zeile 0 Zeile 1 1 Zeile 2 2 Zeile 3 3 4 In diesem Schritt werden die Zeilen um eine bestimmte Anzahl von Spalten nach links verschoben. Überlaufende Zellen werden von rechts fortgesetzt. Die Anzahl der Verschiebungen ist zeilen- und blocklängenabhängig Auch diese Transformation ist deterministisch

16 2.4.2 Verschlüsselungsprozess Beispiel
ShiftRow d4 e0 b8 1e d4 e0 b8 1e 27 bf b4 41 bf b4 41 27 11 98 5d 52 5d 52 11 98 ae f1 e5 30 30 ae f1 e5 In diesem Schritt werden die Zeilen um eine bestimmte Anzahl von Spalten nach links verschoben. Überlaufende Zellen werden von rechts fortgesetzt. Die Anzahl der Verschiebungen ist zeilen- und blocklängenabhängig Auch diese Transformation ist deterministisch

17 2.4.3 Verschlüsselungsprozess
MixColumn Spalten vermischen Jede Zelle einer Spalte wird mit einer Konstanten multipliziert. Konstantes Polynom: c(x) = 03hx3 + 01hx2 + 01hx + 02h Die Ergebnisse werden XOR verknüpft Vorgehensweise beruht auf Transformation auf Galoisfeldern Transformation ist deterministisch Schließlich werden die Spalten vermischt. Es wird zunächst jede Zelle einer Spalte mit einer Konstanten multipliziert und anschließend die Ergebnisse XOR verknüpft. Hinter dieser Vorgehensweise steckt ein komplizierter mathematischer Zusammenhang, der hier nicht näher erläutert wird. Die Konstante wird folgendermaßen bestimmt: Zeile 1: 2 Zeile 2: 3 Zeile 3: 1 Zeile 4: 1 ---- MixColumn ist eine lineare Transformation, die spaltenweise die Bits durchmischt. Die Einträge in den Spalten werden mit einer Konstanten multipliziert. Somit sind die neuen Einträge anhängig von den Einträgen der gleichen Spalte. a(x) * c(x) = b(x) mod m(x) wobei a(x)Polynom vom Grad 3. Die Koeffizienten sind die Spalteneinträge. .   .  . = A0,jx3 + A1,jx2 + A2,jx + A3,jc(x)= 03hx3 + 01hx2 + 01hx + 02h    (Konstantes Polynom)m(x)= 01hx4 + 01hb(x)Polynom vom Grad 3. Die Koeffizienten sind die Spalteneinträge des neuen Zustandes= B0,jx3 + B1,jx2 + B2,jx + B3,j Da m(x) mit c(x) teilerfremd ist, ist es invertierbar. Das Inverse ist (c(x))-1 = 0Bhx3 + 0Dhx2 + 09hx + 0Eh sodass a(x) = b(x) * (c(x))-1 ist. Dies entspricht der Operation, die zur Entschlüsselung dient, was mit der Funktion InvMixColumn realisiert wird. Diese Berechnung wird durch Multiplikation der einzelnen Bytes mit einer Konstanten, die je nach Position der Einträge verschieden ist, durchgeführt. Danach werden die Ergebnisse XOR-verknüpft. Die mathematische Erläuterung ist im Abschnitt Mathematik zu finden.

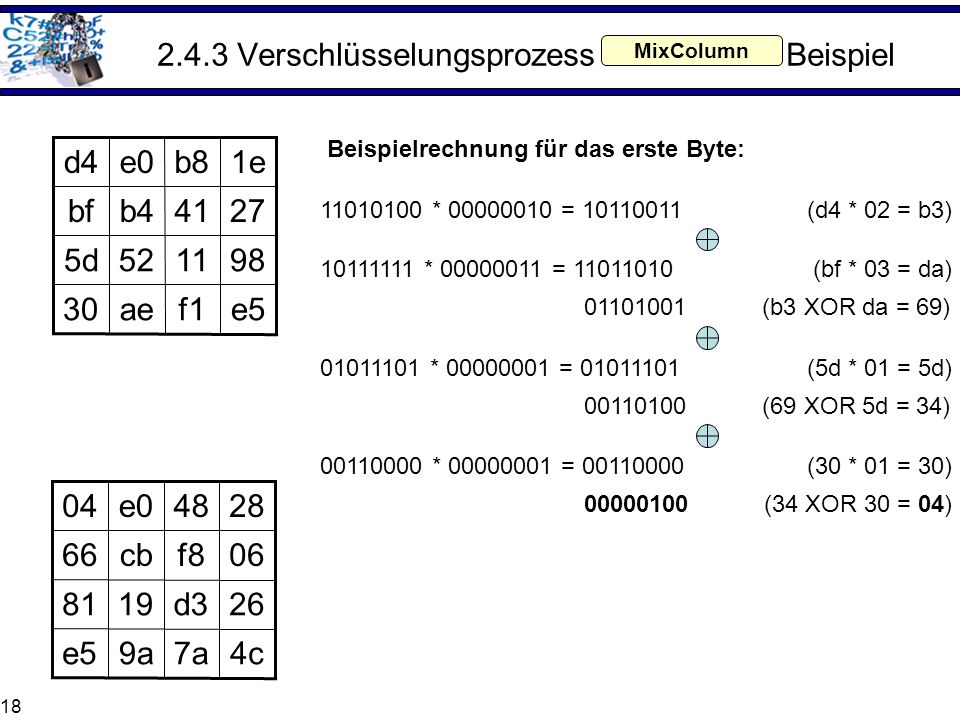

18 2.4.3 Verschlüsselungsprozess Beispiel
MixColumn Beispielrechnung für das erste Byte: 1e b8 e0 d4 e5 f1 ae 30 98 11 52 5d 27 41 b4 bf * = (d4 * 02 = b3) * = (bf * 03 = da) (b3 XOR da = 69) * = (5d * 01 = 5d) (69 XOR 5d = 34) * = (30 * 01 = 30) 04 e0 48 28 (34 XOR 30 = 04) 66 cb f8 06 81 19 d3 26 e5 9a 7a 4c

19 2.4.4 Verschlüsselungsprozess
AddRoundKey KeyAddition in der Vorrunde und am Ende jeder weiteren Runde Rundenschlüssel bitweise XOR verknüpfen mit dem State Einzige Funktion, die den Algorithmus vom Schlüssel abhängig macht In der Vorrunde und nach jeder weiteren Verschlüsselungsrunde wird die KeyAddition ausgeführt. Hierbei wird eine bitweise XOR-Verknüpfung zwischen dem Block und dem aktuellen Rundenschlüssel vorgenommen. Erst dieser Vorgang mischt ein Geheimnis in die Transformation, man kann also von Verschlüsselung sprechen.

20 2.4.4 Verschlüsselungsprozess Beispiel
AddRoundKey State Round key Neues State 04 e0 48 28 2a 23 88 a0 05 39 b1 17 76 2c fe 6c a3 54 fa a4 68 6b 02 66 cb f8 06 9c 9f 5b 6a 81 19 d3 26 7f 35 ea 50 e5 9a 7a 4c f2 2b 43 49 Beispielrechnung für die erste Spalte: In der Vorrunde und nach jeder weiteren Verschlüsselungsrunde wird die KeyAddition ausgeführt. Hierbei wird eine bitweise XOR-Verknüpfung zwischen dem Block und dem aktuellen Rundenschlüssel vorgenommen. Erst dieser Vorgang mischt ein Geheimnis in die Transformation, man kann also von Verschlüsselung sprechen. (04) (a0) (66) (fa) (81) (fe) (e5) (17) (a4) (9c) (7f) (f2)

21 Schlüsselgenerierung 1
Schlüssel aufteilen in r + 1 Rundenschlüssel Benutzerschlüssel expandieren auf die Länge b * ( r + 1 ) Der erste Rundenschlüssel ist identisch mit dem Benutzerschlüssel Berechnung weiterer Rundenschlüssel nach festem Schema… Zunächst muss der Schlüssel in r + 1 Teilschlüssel (auch Rundenschlüssel genannt) aufgeteilt werden. Die Rundenschlüssel müssen die gleiche Länge wie die Blöcke erhalten. Somit muss der Benutzerschlüssel auf die Länge b * (r + 1) expandiert werden. Die Schlüssel werden wieder in zweidimensionalen Tabellen mit vier Zeilen und Zellen der Größe 1 Byte gebildet. Der erste Rundenschlüssel ist identisch mit dem Benutzerschlüssel. Die weiteren Schlüssel werden wie folgt berechnet…

22 Schlüsselgenerierung 2
Für das Schema benötigte Elemente: RotWord(): verschiebt die 4 Bytes eines Wortes zyklisch um eine Position nach links, d.h. RotWord([a0,a1,a2,a3]) = [ a1,a2,a3,a0] ByteSub(): S-Box auf jedes Byte eines Wortes anwenden (s.o.) Rcon-Tabelle: Rcon[i] = [xi-1,0,0,0], wobei 0 das Nullbyte und xi-1 die (i-1)-te Potenz von x=(02)hex bzgl. der Multiplikation ● in GF (28) bezeichnet

23 Schlüsselgenerierung 3
W[0] W[1] W[2] W[3] W[4] W[5] W[6] W[7] W[8] … ByteSub RotWord Rcon[1] ByteSub RotWord Rcon[2] Um die Werte für die Zellen in der ersten Spalte eines Rundenschlüssels zu erhalten, wird zunächst das Byte, welches sich in der letzten (je nach Blockgröße: vierten, sechsten oder achten) Spalte befindet und drei Zeilen zurückliegt, durch die S-Box verschlüsselt und anschließend mit dem um eine Schlüssellänge zurückliegendem Byte XOR verknüpft. Befindet sich das zu berechnende Byte an einer Position, die ein ganzzahliger Teiler der Schlüssellänge ist, so wird das berechnete Byte zusätzlich mit einem Eintrag aus der rcon-Tabelle XOR verknüpft. Hierfür wird als Index eine fortlaufende Nummer verwendet. Die rcon-Tabelle ist ähnlich wie die S-Box eine Tabelle in Form eines Arrays, das konstante Werte enthält die auf einem mathematischen Zusammenhang beruhen. Jedes weitere Byte (das sich nicht in der ersten Spalte befindet) wird aus einer XOR-Verknüpfung des vorherigen Bytes (wi − 1) mit dem Byte einer Schlüssellänge vorher (wi − k / 32) gebildet. Rcon: 01 02 04 08 10 20 40 80 1b 36 00

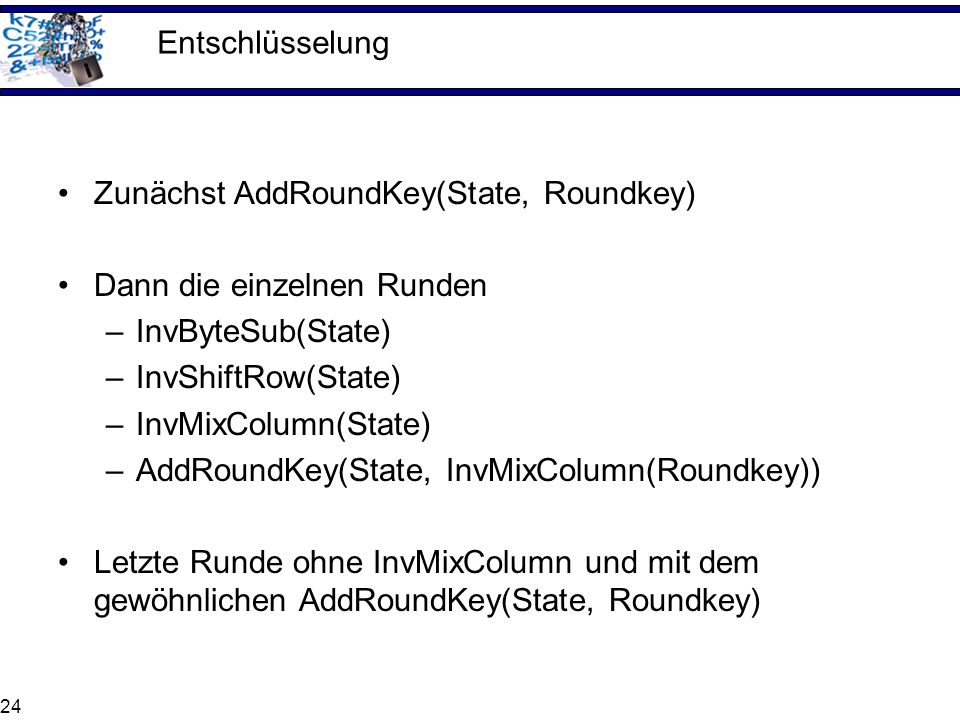

24 Entschlüsselung Zunächst AddRoundKey(State, Roundkey) Dann die einzelnen Runden InvByteSub(State) InvShiftRow(State) InvMixColumn(State) AddRoundKey(State, InvMixColumn(Roundkey)) Letzte Runde ohne InvMixColumn und mit dem gewöhnlichen AddRoundKey(State, Roundkey)

25 3. Anwendungsgebiete Verschlüsselungsstandard i für Wireless LAN & seinem Wi-Fi- Äquivalent WPA2 außerdem noch SSH und IPsec. Weiterhin wird der Algorithmus zur Verschlüsselung diverser komprimierter Dateiarchive verwendet. Tools die AES verwenden: PGP (gnuPgp), Steganos Safe, Winzip 9.0 SSL 3.0 (RSA + AES), Skype Linux: loop-aes von Jari Ruusu, aespipe

26 4. Sicherheit Bruteforce & theoretische Folgen
(AES mit 256 Bit Schlüssel) Speicheraufwand : für alle Schlüssel Wenn es möglich wäre pro Atom 1 Schlüssel zu speichern Hätte der Speicher eine Masse von g das entspricht Sternenmassen Bei 128 Bit Schlüssel nur noch ca. 300 t Speichermasse ca TByte Wenn man jetzt 1 Mrd. Computer hat, wovon jeder pro Sekunde 1 Mrd. Keys testet, so bräuchte man immer noch im Durchschnitt 5 Billionen Jahre um an den Schlüssel zu gelangen.

27 4. Sicherheit Stärken Einfluss der Schlüssel
Verknüpfung des Rundenschlüssel vor der ersten Runde und als letzter schritt innerhalb einer Runde -> Jedes Bit ist vom Schlüssel abhängig Nichtlineare Schicht Die S-Box ist eine stark nichtlineare Operation Die Konstruktion der S-Box sorgt für nahezu idealen Schutz vor der linearen und differentiellen Kryptanalyse Lineare Schicht Die ShiftRow and MixColumn sorgen für eine optimale Durchmischung der Bits eines Blockes.

28 4. Sicherheit/Angriffe (akademische Erfolge) 1
2001 als geschlossene Formel mit 1 Billionen Summanden (Niels Ferguson, Richard Schroeppel, Doug Whiting) niemand weiß, ob daraus jemals ein sinnvoller Angriff auf AES konstruiert werden kann 2002 algebraische Besonderheiten (große Systeme quadratischen Gleichungen) (Eli Biham) 128-Bit AES: GLS 8000 Gleichungen mit 1600 Variablen 2002 aus XL Verfahren -> XSL Verfahren (Josef Pieprzyk, Nicolas Courtouis) eXtended Sparse Linearization 2002 AES Spezialfall von BES (Big Encryption System) (Sean Murphy, Matt Robshaw) (niemand weiß ob daraus jemals sinnvoller Angriff auf AES konstruiert werden kann) Pieprzyk: 128-Bit AES als System von 8000 Gleichungen mit 1600 Gleichungen-> nicht mit vertretbaren aufwand lösbar Grundsätzlich arbeitet der Angriff so, dass versucht wird, den gesamten Algorithmus als multivariantes quadratisches Polynom darzustellen. Es wird eine neue Technik verwendet, die Terme dieser Polynome als individuelle Variable behandelt. Dadurch erhalten wir ein linearer Gleichungssystem mit einer quadratisch großen Anzahl von Variblen, das gelöst werden muß. Es gibt ein Bündel von Minimalisierungstechniken und einiger anderer kluger Tricks, die die Lösung vereinfachen

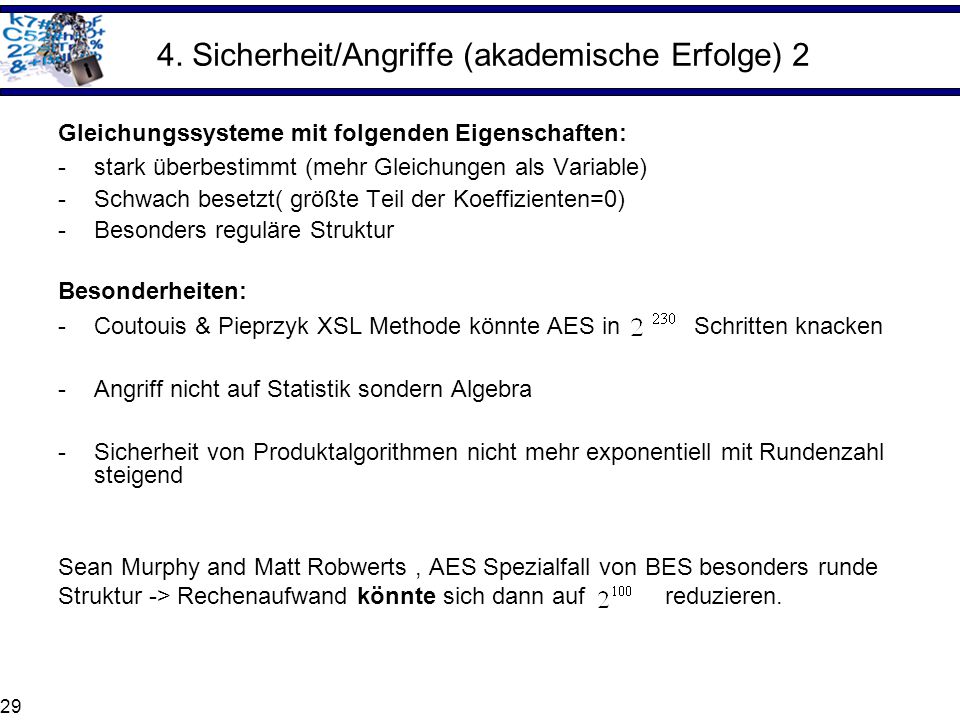

29 4. Sicherheit/Angriffe (akademische Erfolge) 2
Gleichungssysteme mit folgenden Eigenschaften: stark überbestimmt (mehr Gleichungen als Variable) Schwach besetzt( größte Teil der Koeffizienten=0) Besonders reguläre Struktur Besonderheiten: Coutouis & Pieprzyk XSL Methode könnte AES in Schritten knacken Angriff nicht auf Statistik sondern Algebra Sicherheit von Produktalgorithmen nicht mehr exponentiell mit Rundenzahl steigend Sean Murphy and Matt Robwerts , AES Spezialfall von BES besonders runde Struktur -> Rechenaufwand könnte sich dann auf reduzieren. Serpent, der als der sichertste galt, ist angreifbarer als AES (wegen kleiner S-Boxen)

30 4. Sicherheit Theoretische Angriffe haben aus 2 Gründen keine praktische Bedeutung 1) Komplexität der Angriffe bei Rechenschritten 2) Angriffe sind umstritten und noch nicht implementiert “2^100 Rechenschritte sind eine utopisch große Zahl. Ein aus GHz-Pentium- Prozessoren aufgebauter Rechencluster, der die Arbeit binnen eines Jahres schaffen Sollte hätte einen Stromverbrauch von vielen Millionen Gigawatt, was viele Größenordnungen über der Weltenergieproduktion liegt.“ [ct02/21/038] Außerdem tauchen in den harten mathematischen Arbeiten immer wieder Formulierungen wie „könnte“ und „vermutlich“ auf . Trotzdem ist durch diese Veröffentlichungen das makellose Image von AES ein wenig angekratzt.

31 5. Fazit/Ausblick Hardwarenahe( d.h. Einfach zu implementieren)
Optimiertes C-Programm besteht aus nur ~ 500 Zeilen Code Einfaches Design Ohne Patentansprüche Bis heute kein praktikabler Angriff gefunden Aber wahrscheinlich nicht mehr für die nächsten 20 Jahre sicher Wenn sich der Rechenaufwand innerhalb eines Jahres um „reduziert“ warum dann nicht noch Faktor oder drauflegen, dann wäre erster praktikabler Angriff denkbar Aber noch bestimmt 10 Jahre sicher, weil nicht ohne beträchtlichen Aufwand knackbar

32 Literatur iX10/2001, iX12/2002 ct 11/05 ,ct 7/05, ct 17/03
FIPS 197 Paper
