Schatten bei Parallelbeleuchtung zpzp xpxp ypyp l p Ermittle in dem gegebenen Parallelriss eines Tschupikwürfels die bei Parallelbeleuchtung parallel zu.

Ähnliche Präsentationen


Präsentation zum Thema: "Schatten bei Parallelbeleuchtung zpzp xpxp ypyp l p Ermittle in dem gegebenen Parallelriss eines Tschupikwürfels die bei Parallelbeleuchtung parallel zu."—  Präsentation transkript:

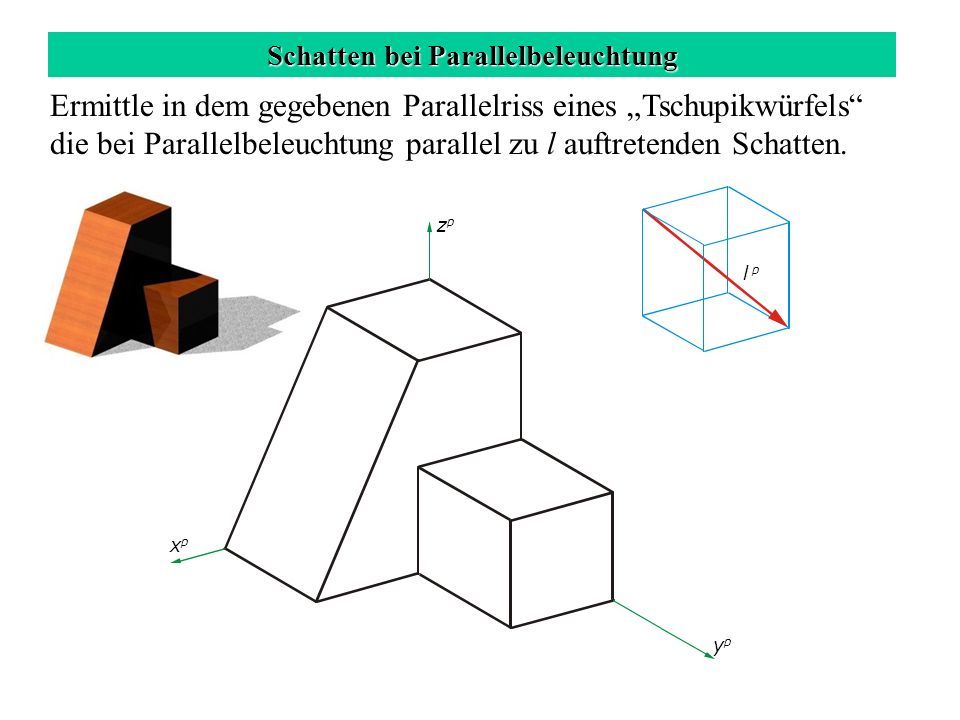

1 Schatten bei Parallelbeleuchtung zpzp xpxp ypyp l p Ermittle in dem gegebenen Parallelriss eines Tschupikwürfels die bei Parallelbeleuchtung parallel zu l auftretenden Schatten.

2 Schatten bei Parallelbeleuchtung zpzp xpxp ypyp l p Grundriss l des Lichtstrahls l einzeichnen Eigenschatten bestimmen l p Lichtrichtung: Oben - Links - Vorne Eigenschatten: Unten – Rechts - Hinten

3 Schatten bei Parallelbeleuchtung Schlagschatten von A, B und C zpzp xpxp ypyp l p A p B p C p

4 Schatten bei Parallelbeleuchtung Schlagschatten von D und E zpzp xpxp ypyp l p D p E p

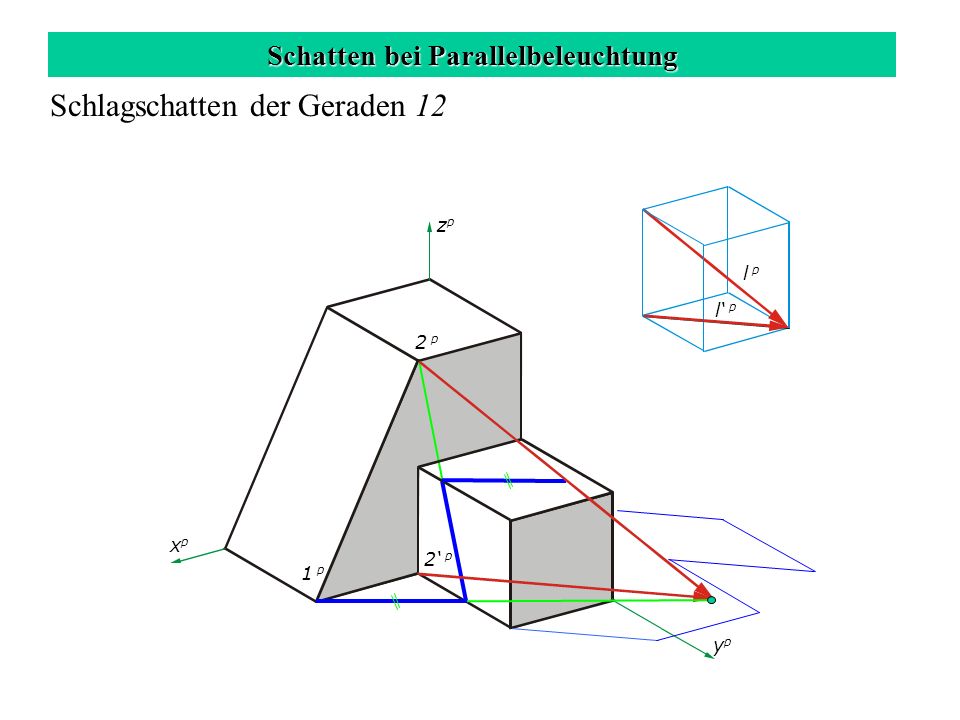

5 Schatten bei Parallelbeleuchtung Schlagschatten der Geraden 12 zpzp xpxp ypyp l p 2 p 1 p 2 p

6 Schatten bei Parallelbeleuchtung Schlagschatten der Geraden 2D zpzp xpxp ypyp l p 2 p D p

7 Schatten bei Parallelbeleuchtung Zeichenkontrolle – Doppelschattenpunkt zpzp xpxp ypyp l p Q p P p

8 Schatten bei Parallelbeleuchtung Graphische Ausführung zpzp xpxp ypyp l p
