Projektarbeit Schlosserbetrieb von Ernst Maier
2
Mitwirkende Uwe Schmidt Sandor Orban Artur Wilzcek Insa Schöneweiß
3
Fehleranalyse I 1 15,53A induktiv cos φ 0, 37 φ1 = 68, 28°
I 3 12, 7 A kapazitiv cos φ 0, 45 φ3 = 63, 26° φ L1 = 0° + φ1 = 0° + 68,28° = 68,28 ° φ L2 = 120° + φ2 = 120° + 36,87° = 156,87° φL3 = 240° + (-φ3) = 240° + (-63, 26°) = 176, 74
4
XL 1 = I1 * cos φ =15, 55 A *0,370 = 5,7535A XL 2 = I2 *cos φ =14, 3 A *(- 0,919) = -13, 1417 A XL 3 = I3 * cos φ = 12, 7 A * (- 0,998) = -12,675 A YL 1 = I1 * cos φ = 15, 55 A * 0,929 = 14,446 A YL 2 = I2 * cos φ = 14, 3 A * 0,393 = 5, 62 A YL 3 = I3 * cos φ = 12, 7 A * 0, 0569 = 0,722 A
5
Xn = 5,7535A + (- 13, 1417A) + (-12,675A) Xn = -20, 06A Yn = 14,446A + 5, 62A + 0,722A Yn = 20,788A In = = 28,89 A
6
Kompensationsrechnung
P = Wirkleistung Q = Blindleistung Pstr. = U*I*cos φ P1 = 230V *15,55A *cos φ 0,37 = 1323,3 W P2 = 230V * 14,3 A *cos φ 0,8 = W P3 = 230V *12,7 A *cos φ 0,45 = 1314,45 W
7
Qc1 = P * (tan φ1- tan φ2) = 1323,3 W * ( 2,5108-0,4843 ) Qc1 = 2681,67 var Qc2 = P * (tan φ1- tan φ2) = 2631,2 W * ( 0,75 – 0,4843 ) Qc2 = 699,11 var Qc3 = P * (tan φ1- tan φ2) = 1314,45 W * ( 1,9845 – 0,4843 ) Qc3 = 1971,94 var
9
Zeichnerische Lösung
10
Nach Kompensation
12
Namen Monatag Dienstag Mittwoch Donnerstag Freitag
Insa Neubau Rohinst. Firma Müller Neubau Rohinst. Neubau Rohinst Neubau Rohinst. Perlweg Perlweg Perlweg Perlweg 3, Artur Firma Müller Firma Müller Firma Müller Neubau Rohinst Firma Schmidt Lötstation Lötstation Lötstation Perlweg 3, Uwe Urlaub Urlaub Urlaub Urlaub Urlaub Azubi Sandor Mit Insa Berufsschule Mit Artur Mit Insa Mit Insa
13

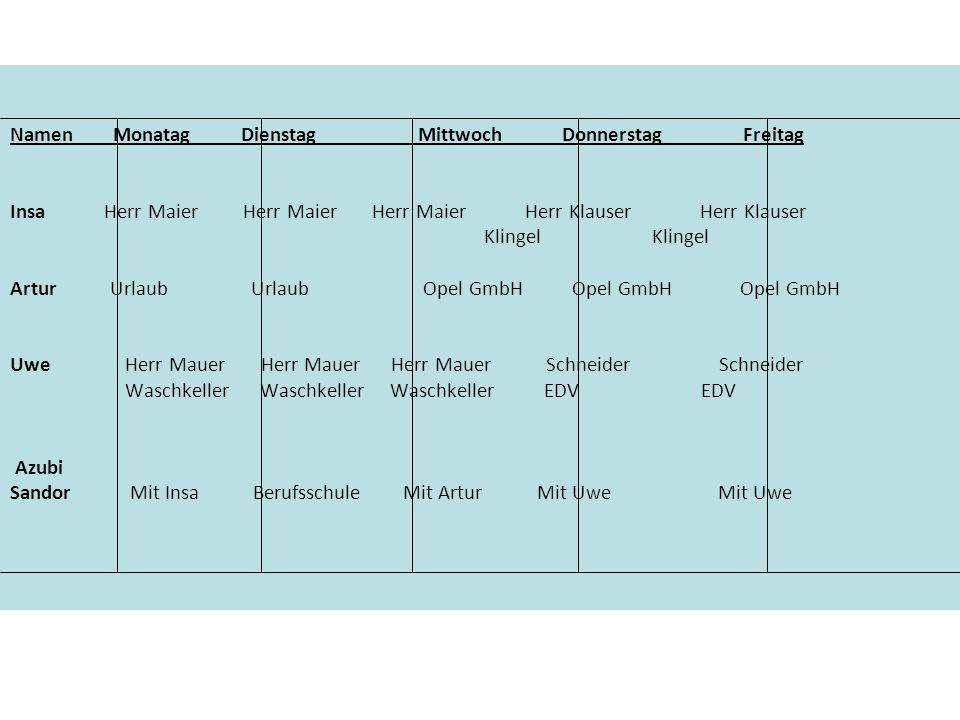

Namen Monatag Dienstag Mittwoch Donnerstag Freitag
Insa Herr Maier Herr Maier Herr Maier Herr Klauser Herr Klauser Klingel Klingel Artur Urlaub Urlaub Opel GmbH Opel GmbH Opel GmbH Uwe Herr Mauer Herr Mauer Herr Mauer Schneider Schneider Waschkeller Waschkeller Waschkeller EDV EDV Azubi Sandor Mit Insa Berufsschule Mit Artur Mit Uwe Mit Uwe
