1 ? Objekt: Quader Zeichnen Wiegen Messen Zerschneiden Berechnen Anmalen
Aufgabenstellung durch das Objekt Quader (Foto) Berechnen Anmalen

2 die Richtungen treffen
Messen Vor dem Messen Müssen wir eine Übereinkunft über die Richtungen treffen (L)änge (x) =40 Messen (Foto) (B)reite (y) =15 Ursprung (H)öhe (z) = 50

3 Beschriften Somit haben wir auch die Ansichten des Quaders festgelegt
O= Draufsicht Länge x, ...(Foto) V= Vorderansicht L= Seitenansicht v. links

4 Zeichnen x y z A 40 B C 15 D 50 E F G ? Raumbild aufzeichnen (Screenshot)

5 Skript MD_start.doc erstellen
Mit einem Doppelklick mit der linken Maustaste wird das Programm gestartet. Keinesfalls mehrmals starten, sondern abwarten, bis folgendes Dialogfenster erscheint. Drückt man das dritte Icon, kann eine Vorlage für das Zeichenblatt gewählt werden. In diesem Fall wird Din_a3.dwt ausgewählt. Bestätigt wird dieser Befehl mit OK

6 MD_start.doc: Desktop Hauptgruppe Ansicht Titelleiste 3D / 2D Reiter
 Hauptgruppe  Ansicht  Titelleiste 3D / 2D Reiter Menüleiste   Objektfang Fenster des Browsers  Fadenkreuz  Hauptgruppe  Dialogfeld  Statusleiste Bildlaufleisten

7 CAD Grundquader Entwurf / Volumenkörper / Quader Befehl: _box
Befehl: _box Ecke des Quaders angeben oder [MIttelpunkt] <0,0,0>: ¿ Ecke angeben oder [Würfel/Länge]: l ¿ Länge angeben: 40 ¿ Breite angeben: 15 ¿ Höhe angeben: 50 ¿ Ansicht / 3D-Ansichten / Iso-Ansicht vorne links Gewonnene Daten für CAD verwenden

8 Eingabefelder ohne Blattschutz
Tabellenkalkulation =D5*4+D7*4+D9*4 Eingabefelder ohne Blattschutz =D5*D7*D9 =(D5*D7+D5*D9+D7*D9)*2 Gewonnene Daten für CAD verwenden

9 Skript Ansicht.doc erstellen

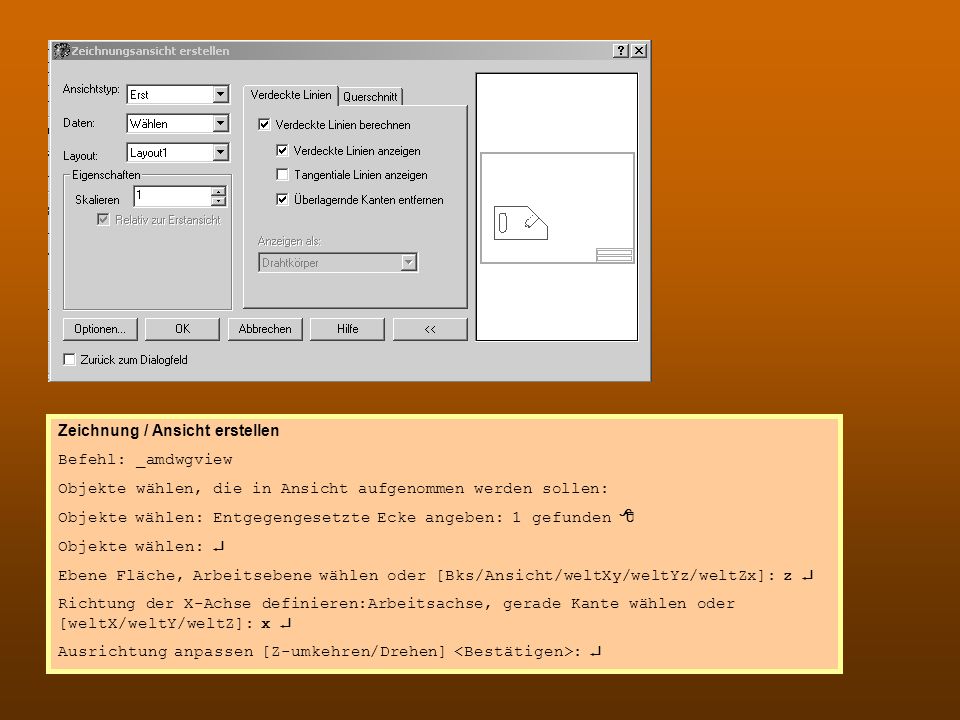

Zeichnung / Ansicht erstellen   Befehl: _amdwgview Objekte wählen, die in Ansicht aufgenommen werden sollen: Objekte wählen: Entgegengesetzte Ecke angeben: 1 gefunden 8 Objekte wählen: ¿ Ebene Fläche, Arbeitsebene wählen oder [Bks/Ansicht/weltXy/weltYz/weltZx]: z ¿ Richtung der X-Achse definieren:Arbeitsachse, gerade Kante wählen oder [weltX/weltY/weltZ]: x ¿ Ausrichtung anpassen [Z-umkehren/Drehen] <Bestätigen>: ¿

10 Skript Ansicht.doc erstellen
Mit der rechten Maustaste anklicken, Neue Ansicht

11 Skript Ansicht.doc erstellen
Jeweils von der Erstansicht aus für die Seitenansicht und die Draufsicht als eine Parallelansicht erstellen.

12 Skript Ansicht.doc erstellen
Wieder von der Erstansicht aus für das Raumbild eine Isoansicht erstellen.

13 CAD Ansichten und Raumbild

14 Aufzeichnen auf Styropor Ausschnitt x-Richtung
Ausschnitt vorne oben in x-Richtung: Subtraktion eines Quaders Länge (x) =40 L, V, O ...(Foto), besprechen Breite (y) =5 Eckpunkt 0,0,35 Höhe (z) = 15

15 Styropor ausschneiden Ausschnitt x-Richtung
L, V, O ...(Foto), besprechen

16 Aufzeichnen Ausschnitt in x-Richtung
Ausschnitt im Raumbild vorzeichnen

17 Raumbild zeichnen Raumbild fertig zeichnen

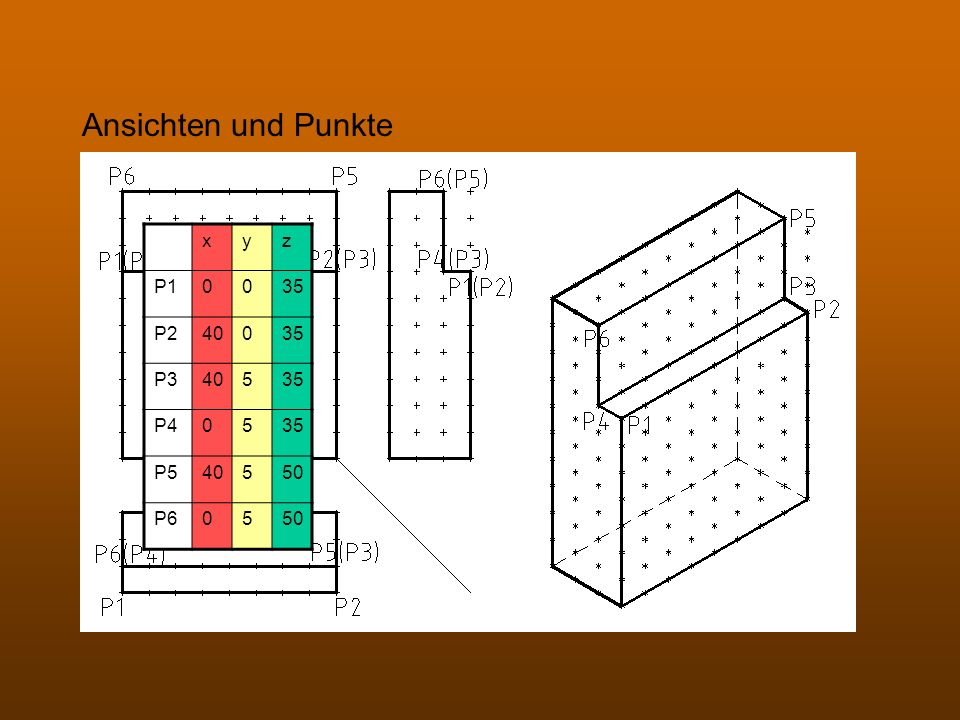

18 Ansichten und Punkte x y z P1 35 P2 40 P3 5 P4 P5 50 P6
35 P2 40 P3 5 P4 P5 50 P6 Drei Ansichten, neue Punkte

19 Skript Blatt_03.doc erstellen
F2

20 CAD 1 Entwurf / Volumenkörper / Quader Befehl: _box
Befehl: _box Ecke des Quaders angeben oder [MIttelpunkt] <0,0,0>: 0,0,35 ¿ Ecke angeben oder [Würfel/Länge]: l ¿ Länge angeben: 40 ¿ Breite angeben: 5 ¿ Höhe angeben: 15 ¿ Ändern / Volumenkörper bearbeiten / Differenz Befehl: _subtract Volumenkörper und Regionen, von denen subtrahiert werden soll, wählen .. Objekte wählen: 1 gefunden 8 Objekte wählen: ¿ Volumenkörper und Regionen für Subtraktion wählen .. Gewonnene Daten für CAD verwenden

21 Ausschnitt y-Richtung
Ausschnitt vorne links in y-Richtung: Subtraktion eines Quaders Länge (x) = 10 L, V, O ...(Foto), besprechen Breite (y) = 15 Eckpunkt 0,0,0 Höhe (z) = 20

22 Aufzeichnen Ausschnitt in y-Richtung
Ausschnitt im Raumbild vorzeichnen

23 Raumbild zeichnen Raumbild fertig zeichnen

24 Ansichten und Punkte x y z A 10 B 20 C D 15 E F
B 20 C D 15 E F Drei Ansichten, neue Punkte

25 CAD 2 Rechte Maustaste 8 Befehl: _move 1 gefunden
Befehl: _move 1 gefunden Basispunkt oder Verschiebung: _endp von Zweiten Punkt der Verschiebung angeben oder <ersten Punkt der Verschiebung verwenden>: 50,-50 Entwurf / Volumenkörper / Quader Befehl: _box Ecke des Quaders angeben oder [MIttelpunkt] <0,0,0>: 0,0,0 ¿ Ecke angeben oder [Würfel/Länge]: l ¿ Länge angeben: 10 ¿ Breite angeben: 15 ¿ Höhe angeben: 20 ¿ Ändern / Volumenkörper bearbeiten / Differenz ... Gewonnene Daten für CAD verwenden

26 CAD 2 Ansichten und Raumbild

27 Ausschnitt z-Richtung
Ausschnitt hinten rechts in z-Richtung: Subtraktion eines Quaders Eckpunkt 25,10,0 Länge (x) = 15 L, V, O ...(Foto), besprechen Breite (y) = 5 Höhe (z) = 50

28 Aufzeichnen Ausschnitt in z-Richtung
Ausschnitt im Raumbild vorzeichnen

29 Raumbild zeichnen Raumbild fertig zeichnen

30 Zeichnen 3.3 x y z A 25 10 B 40 C 50 D E 15 F Drei Ansichten, neue Punkte

31 CAD 3 Rechte Maustaste 8 Befehl: _move 1 gefunden
Befehl: _move 1 gefunden Basispunkt oder Verschiebung: _endp von Zweiten Punkt der Verschiebung angeben oder <ersten Punkt der Verschiebung verwenden>: 150,-150 Entwurf / Volumenkörper / Quader Befehl: _box Ecke des Quaders angeben oder [MIttelpunkt] <0,0,0>: 25,10,0 ¿ Ecke angeben oder [Würfel/Länge]: l ¿ Länge angeben: 15 ¿ Breite angeben: 5 ¿ Höhe angeben: 50 ¿ Ändern / Volumenkörper bearbeiten / Differenz ... Gewonnene Daten für CAD verwenden

32 CAD 3 Ansichten und Raumbild

33 Aufzeichnen alle Ausschnitte
Alle drei Ausschnitte im Raumbild vorzeichnen

34 Raumbild zeichnen Raumbild fertig zeichnen

35 Ansichten Drei Ansichten, neue Punkte

36 CAD 4 Entwurf / Volumenkörper / Quader Befehl: _box
Ecke des Quaders angeben oder [MIttelpunkt] <0,0,0>: 0,0,35 ¿ Ecke angeben oder [Würfel/Länge]: l ¿ Länge angeben: 40 ¿ Breite angeben: 5 ¿ Höhe angeben: 15 ¿ Ecke des Quaders angeben oder [MIttelpunkt] <0,0,0>: 0,0,0 ¿ Länge angeben: 10 ¿ Breite angeben: 15 ¿ Höhe angeben: 20 ¿ Ecke des Quaders angeben oder [MIttelpunkt] <0,0,0>: 25,10,0 ¿ Länge angeben: 15 ¿ Höhe angeben: 50 ¿ CAD 4 Gewonnene Daten für CAD verwenden

37 Zeichnungsbereich: Kanten ändern

38 CAD 4 Ansichten (E1,2)

39 Bemaßung

40 Schriftfeld

41 Datei / Plot

42 Ansicht / Render / Render

43 Präsentation Gewonnene Daten für CAD verwenden
