1 Präsidentenkonferenz KW-/UKW-Tagung 08

2 «NVIS – Near Vertical Incidence Skywave» (Fast senkrecht auf die Ionosphäre treffende Raumwelle) Dennis Härtig, DL7RBI –

3 Vorweg: NVIS NISV !!! © DL7RBI, 2008

4 Gedachtes Szenario Entfernung: Luftlinie ca. 250 km Zeitpunkt: Uhr MESZ (1100 UTC) Mitte September Funkbrücke Genf Zürich © DL7RBI, 2008

5 Funkbrücke Genf - Zürich 1.Was ist die günstigste Frequenz für eine solche Funkbrücke? 2.Mit welcher Antenne kann ich die Distanz überbrücken? © DL7RBI, 2008

6 Funkbrücke Genf - Zürich 1. Was ist die günstigste Frequenz? © DL7RBI, 2008

7 Funkbrücke Genf - Zürich Faustregel: Optimale Betriebsfrequenz (FOT) = MUF (Maximum Usable Frequency) – 15 % © DL7RBI, 2008

8 Funkbrücke Genf - Zürich Ionogramm Digisonde Dourbes/Belgien © DL7RBI, 2008

9 Funkbrücke Genf - Zürich Fortsetzung folgt gleich... © DL7RBI, 2008

10 Funkbrücke Genf - Zürich 2. Welche Antenne ist zu benützen? © DL7RBI, 2008

11 Funkbrücke Genf - Zürich Faustregel für Funkamateure: Antenne (gerade für untere Bänder) so hoch wie möglich aufhängen, damit die Abstrahlung möglichst flach wird (und man möglichst weit funken kann!) © DL7RBI, 2008

12 Funkbrücke Genf - Zürich Abstrahldiagramm «normaler» Amateurfunkantennen © DL7RBI, 2008

13 Funkbrücke Genf - Zürich 250 km ist kein DX, daher eine steil strahlende Antenne (80-90°) benützen Ionosphäre Kilometer © DL7RBI, 2008

14 Funkbrücke Genf - Zürich Abstrahldiagramm eines Dipols in Bezug auf Antennenhöhe über Grund 0,5 0,25 0,12 © DL7RBI, 2008

15 Funkbrücke Genf - Zürich Beste Antenne: Niedrig aufgehängter Dipol oder Inverted-Vee (ca. 0,15 über Grund) (Empfehlung von Dr. Carl O. Jelinek, N6VNG, 1998) © DL7RBI, 2008

16 Funkbrücke Genf - Zürich NVIS – Near Vertical Incidence Skywave Fast senkrecht auf die Ionosphäre auftreffende Raumwelle © DL7RBI, 2008

17 Funkbrücke Genf - Zürich + Vorteile von NVIS + Abgestrahlte Raumwelle muss nur kurzen Weg zum Empfänger zurücklegen, zwischen km (= geringere Signaldämpfung als bei DX) Antenne kann flach aufgehängt werden, weit entfernte Stationen werden ausgeblendet Mit 100 Watt problemlose Verbindungen möglich Wenig Signalfading (QSB) und keine «tote Zone» © DL7RBI, 2008

18 Funkbrücke Genf - Zürich - Nachteile von NVIS - Achtung: Sicherheitsabstand zur Antenne einhalten – Verbrennungsgefahr wg. Hochspannung an den Dipolenden Antenne ist nicht DX-tauglich Antenne sollte nahe der optimalen Betriebsfrequenz ausgerichtet sein und funktioniert i.d.R. nur dort (Monobander)... © DL7RBI, 2008

19 Funkbrücke Genf - Zürich... Fortsetzung von vorhin © DL7RBI, 2008

20 Funkbrücke Genf - Zürich 1. Was ist die günstigste Frequenz? © DL7RBI, 2008

21 Funkbrücke Genf - Zürich Ionogramm Digisonde Dourbes/Belgien Senkrechte Grenz- frequenz (foF2) Senkrechte Grenzfrequenz (90° Einstrahl- winkel = foF2) MUF für verschiedene Sprungdistanzen © DL7RBI, 2008

22 Funkbrücke Genf - Zürich Ermittelte MUF (200 km): 5,6 MHz Optimale Betriebsfrequenz: MUF – 15 % 4,8 MHz Nächstes Amateurfunkband: 80 Meter (3,75 MHz) oder 40 Meter (7,05 MHz) © DL7RBI, 2008

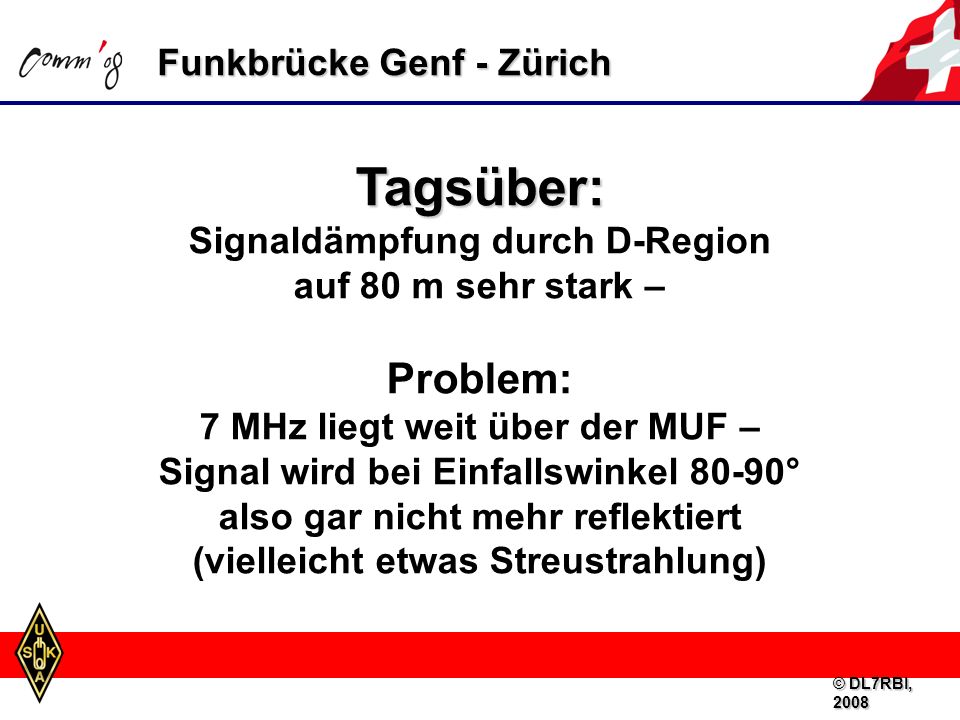

23 Funkbrücke Genf - Zürich Tagsüber: Signaldämpfung durch D-Region auf 80 m sehr stark – Problem: 7 MHz liegt weit über der MUF – Signal wird bei Einfallswinkel 80-90° also gar nicht mehr reflektiert (vielleicht etwas Streustrahlung) © DL7RBI, 2008

24 Funkbrücke Genf - Zürich Alternative nachts: Grenz- und Optimale Betriebsfrequenz für Funkbrücke liegt unter 3 MHz Arbeitsfrequenz daher höchstens im 80-m-Band (möglicherweise sogar 160 m) © DL7RBI, 2008

25 Funkbrücke Genf - Zürich Lösung: Für Nur-Tagbetrieb NVIS-Antenne für 40-m-Band (wenn MUF hoch genug ist, sonst 80 m) Für 24-Stunden-Betrieb (Tag/Nacht) NVIS-Antenne mit mind. zwei Strahlern (für 80 m und 40 m/160 m) © DL7RBI, 2008

26 Funkbrücke Genf - Zürich Ergebnis: Notfunkbetrieb wohl am ehesten auf 80 m © DL7RBI, 2008

27 Blick über den (schweizerischen) Tellerrand © DL7RBI, 2008

28 Notfunkbetrieb auf 3,5/7,0 MHz wegen hoher Signal-Dämpfung nicht ideal Mehrere Länder haben Frequenzen im 5-MHz-Bereich für technische Versuche, bzw. Notfunk/Amateurfunk freigegeben Blick über den Tellerrand © DL7RBI, 2008

29 Vorteile 5-MHz-Betrieb: Frequenz liegt sehr nahe der Optimalen Arbeitsfrequenz / sehr guter Signal-/Rauschabstand (S/N-ratio) / QRP-Betrieb und Datenfunk funktionieren störungsfrei Gewährleistung von nationalen NVIS- Funkverbindungen fast ohne Signaldämpfung (vgl. 80 oder 40 m) Steil abgestrahltes Signal (NVIS) kann überall im Land (fast) gleich laut gehört werden Überbrückung des Abstandes zwischen 40 und 80 m Blick über den Tellerrand © DL7RBI, 2008

30 5 MHz-Betrieb im Ausland (2008) LandZweckFrequenzen in kHz (Centerfrequenzen)Sendeleistung NORNotfunk5410 / W / USB NORAmateurfunk *)5280 / 5290 / 5332 / 5348 / 5368 / 5373 / 5400 / W / USB, CW FINAmateurfunk *) / / / / / / / (USB-Dial-Frequenzen) 50 W / USB USAAmateurfunk5332 / 5348 / 5368 / 5373 / W / USB, CW GBAmateurfunk **)5260 / 5280 / 5290 / 5400 / W / USB, CW IRLAmateurfunk **)5280 / 5290 / 5400 / W / USB, CW ISLAmateurfunk **)5280 / 5290 / 5332 / 5348 / 5368 / 5373 / 5400 / W / USB DEUBake (DRA5)5195 CANAmateurfunknur mit besonderer Genehmigung NZLNotfunk5680 (Notfunkorganisation assistiert anderen nationa- len SAR-Rettungsdiensten auf dieser Frequenz) *) Nur Clubstationen **) Auf Antrag bei der Fernmeldebehörde © DL7RBI, 2008

31 Literatur / Quellen © DL7RBI, 2008

32 Literatur / Quellen Frequenzprognosen / Digisonden: Aktuelle Funkprognosen der Schweizerischen Armee (monatlich): Aktuelles Ionogramm der Digisonde Dourbes/Belgien (alle 15 min.): Aktuelles Ionogramm der Digisonde Pruhonice/Tsch. Rep. (alle 15 min.): Übersicht aller Digisonden weltweit: IPS – aktuelle Grenzfreq. (Ionosphärenkarte) Europa (stündlich): © DL7RBI, 2008

33 Literatur / Quellen Spezialbereich NVIS (Auswahl): Englisch Deutsch Französisch © DL7RBI, 2008

34 Viel Spass beim Experimentieren mit NVIS-Antennen! (z.B. beim nächsten NMD, H26,...) © DL7RBI, 2008
