1 Ein vielseitiger Antennensimulator
4nec2 Ein vielseitiger Antennensimulator Dipl.-Phys. Thilo Kootz DL9KCE

2 Übersicht 4NEC2 Theoretische Einführung zur Feldstärkenberechnung
Verschiedene Programme Möglichkeiten von 4nec2 Antennenprogrammierung Praktische Beispiele Dipl.-Phys. Thilo Kootz DL9KCE

3 Warum Antennensimulation ?
4NEC2 Warum Antennensimulation ? Anderes Wohnumfeld als für Standard-Situationen geeignet Interesse Verstehen, warum bisherige Antennen nicht richtig funktionierten Optimierung für das individuelle Interessengebiet BEMFV Nahfeld analysieren, günstigere Ergebnisse als durch Fernfeldrechnung Antennen BEMFV-optimiert planen Dipl.-Phys. Thilo Kootz DL9KCE

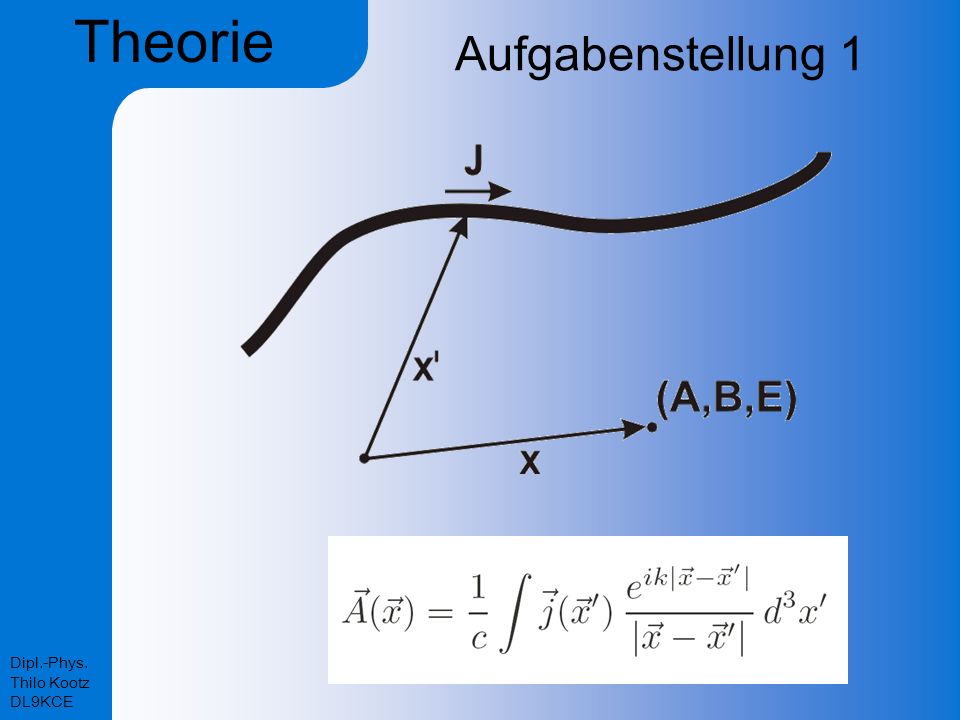

4 Theorie Aufgabenstellung 1 Dipl.-Phys. Thilo Kootz DL9KCE

5 Theorie Aufgabenstellung 2 Dipl.-Phys. Thilo Kootz DL9KCE

6 Theorie Aufgabenstellung 3 Grundidee von NEC
(Antennen-) Leiter wird in mehrere kleine Segmente zerschnitten Strom auf den Segmenten ist konstant Feldgleichungen sind lösbar Dipl.-Phys. Thilo Kootz DL9KCE

7 Software NEC2 Numerical Electromagnetics Code
Version 2 G. Burke & A. Poggio 1981 Lawrence Livermore Labs. Auftrag der U.S. Navy für alle frei nutzbar NEC1: ca (nie veröffentlicht) NEC3: bis heute unter Verschluss NEC4: kostet Geld Dipl.-Phys. Thilo Kootz DL9KCE

8 Software EZNEC Roy Lewallen, W7EL, $ 89 Zusatz: EZview
Sehr einfache Bedienung Keine grafischen Nahfelder Keine Optimierung Zusatz: EZview Macht die grafische Darstellung der Nahfelder möglich DL9KCE, 2005 Kostenlos für DARC/VFDB-Mitglieder Dipl.-Phys. Thilo Kootz DL9KCE

9 Software MMANA Makoto Mori, JE3HHT Einfache Bedienung Guter Optimiser
Deutsche Version DL1PBD, DL2KQ Einfache Bedienung Guter Optimiser Kostenlos Keine Nahfelddaten für BEMFV unbrauchbar Dipl.-Phys. Thilo Kootz DL9KCE

10 4nec2 Software Arie Voors Kostenlos hohe Einstiegshürde
Englisch aber deutsches Bedienungshandbuch DL1PBD, DL2KQ Kostenlos hohe Einstiegshürde Optimiser vorhanden Nahfeld (Rechnung+Darstellung) Viele Tools Ausbreitungsmodelle Dipl.-Phys. Thilo Kootz DL9KCE

11 Software Downloads NEC2-Info EZNEC MMANA 4nec2 www.nec2.org
MMANA dl2kq.de/mmana/4-7.htm 4nec2 home.ict.nl/~arivoors/ Dipl.-Phys. Thilo Kootz DL9KCE

12 Grafische Darstellung von Fernfelddaten
4nec2 Grafische Darstellung von Fernfelddaten Dipl.-Phys. Thilo Kootz DL9KCE

13 Grafische Darstellung von Fernfelddaten
4nec2 Grafische Darstellung von Fernfelddaten Dipl.-Phys. Thilo Kootz DL9KCE

14 Grafische Darstellung von Stromverteilung
4nec2 Grafische Darstellung von Stromverteilung 4 Ele 10 m Corner 70 cm Dipl.-Phys. Thilo Kootz DL9KCE

15 Grafische Darstellung von Nahfelddaten
4nec2 Grafische Darstellung von Nahfelddaten 4 ele 10 m 100 W Dipl.-Phys. Thilo Kootz DL9KCE

16 Grafische Darstellung von Nahfelddaten
4nec2 Grafische Darstellung von Nahfelddaten 4 ele 10 m 100 W Dipl.-Phys. Thilo Kootz DL9KCE

17 Kurvenplotter für Impedanz und SWR
4nec2 Kurvenplotter für Impedanz und SWR 3 ele 10 m Dipl.-Phys. Thilo Kootz DL9KCE

18 Kurvenplotter für Gewinn, F/B und F/R
4nec2 Kurvenplotter für Gewinn, F/B und F/R 3 ele 10 m Dipl.-Phys. Thilo Kootz DL9KCE

19 Geometrie- und NEC-Editor
Dipl.-Phys. Thilo Kootz DL9KCE

20 4nec2 NEC-Editor (neu) Dipl.-Phys. Thilo Kootz DL9KCE

21 Geometrie-Editor für Flächen, Zylinder
4nec2 Geometrie-Editor für Flächen, Zylinder Dipl.-Phys. Thilo Kootz DL9KCE

22 Geometrie-Editor Quader und Helix-Strukturen
4nec2 Geometrie-Editor Quader und Helix-Strukturen Dipl.-Phys. Thilo Kootz DL9KCE

23 4nec2 Vorhangantenne Dipl.-Phys. Thilo Kootz DL9KCE

24 Feldverteilung im Auto
4nec2 Feldverteilung im Auto Dipl.-Phys. Thilo Kootz DL9KCE

25 Beispiele Auto Dipl.-Phys. Thilo Kootz DL9KCE

26 PLC-Signal auf Netzleitung
Anwendungen 9 W = kHz + 30 dB = devolo-Speiseleistung (Afu) 4 mA/m = 93 dBµV/m = 63 dBµV/m + 30 dB Also: gelb = ca. NB dB Dipl.-Phys. Thilo Kootz DL9KCE

27 BEMFV-Anzeige 2 x 23 m Dipol für alle KW-Bänder Anwendungen
Dipl.-Phys. Thilo Kootz DL9KCE

28 BEMFV-Anzeige 40 m 40 m (GW: 33 V/m) Anwendungen
Dipl.-Phys. Thilo Kootz DL9KCE

29 Gestockte Yagi Beispiele 2 x 8ele Yagi 144 MHz Dipl.-Phys. Thilo Kootz
DL9KCE

30 Beispiele Mag.-Loop 1 Dipl.-Phys. Thilo Kootz DL9KCE

31 Beispiele Mag.-Loop 2 Dipl.-Phys. Thilo Kootz DL9KCE

32 Beispiele Dach als Abschirmung 1 Dipl.-Phys. Thilo Kootz DL9KCE

33 Beispiele Dach als Abschirmung 2 Dipl.-Phys. Thilo Kootz DL9KCE

34 Beispiele Dach als Abschirmung 3 Dipl.-Phys. Thilo Kootz DL9KCE

35 GW Programmierung GW Nr,Segs,x1,y1,z1,x2,y2,z2,Radius
Dipl.-Phys. Thilo Kootz DL9KCE

36 EX Programmierung EX Type,Nr,Segment,Opts,Real,Imag
Type = Speiseart (Spannung, Strom) Nr = Bezeichnung des Drahtes Segment = Speiseort im Draht EX 0,1,3,0,1,0 Dipl.-Phys. Thilo Kootz DL9KCE

37 EX 2 Programmierung EX 0,1,3,0,1,0 Bemerkung:
Quellen werden immer in die Mitte eines Segmentes platziert Daher immer ungerade Segmentzahlen wählen! Dipl.-Phys. Thilo Kootz DL9KCE

38 SY Programmierung Zur Definition von Variablen und zum Rechnen
SY f = SY lambda = 300 / f SY lenS = lambda/2 SY rad = 0.001 GW 1,11,-lenS/2,0,10,lenS/2,0,10,rad FR 0,1,0,0,f,0 Dipl.-Phys. Thilo Kootz DL9KCE

39 Programmierung Antennenmodell Dipl.-Phys. Thilo Kootz DL9KCE
