1 Komfortable tageslichtabhängige Beleuchtungssteuerung mit Visualisierung Otmar Stich Planungsbüro für Elektro- und Gebäudesystemtechnik Dachsberg Planungsbüro für Elektro – und Gebäudesystemtechnik O T M A R S T I C H Hierholz Dachsberg Tel.: 07755/ Fax: 07755/

2 Das Tageslicht wird mit einem Lichtfühler an der Fassade gemessen. Dabei wird der höchste Kunstlichtwert beim niedrigsten Tageslichtwert eingestellt, sowie der Ausschaltpunkt beim höchsten Tageslichtanteil, An einer Bedienstation der Visualisierung werden die erforderlichen Einstellungen vorgenommen. der gewünschte Kunstlichtanteil bei einem bestimmten Tageslichtwert (Kalibrierwert), Otmar Stich Planungsbüro für Elektro- und Gebäudesystemtechnik Dachsberg

3 Auf der Visualisierung, durch eine Schaltuhr oder an externen Bedienstellen können verschiedene Betriebsarten aufgerufen werden, wie zum Beispiel: Betriebsart 0: Automatik aus, d.h. die Beleuchtung kann manuell von den Bedienstellen aus geschaltet oder gedimmt werden. Betriebsart 1: Komfortbetrieb, d.h. Helligkeut bei normalem Betrieb, entsprechend dem Tageslichtwert Bertiebsart 2: Standby, wie Komfortbetrieb, jedoch um einen einstellbaren Faktor verringert, d.h verringerte Hellligkeit am Morgen oder am Abend, vor oder nach Betriebszeit oder am Wochenende, bzw. Feiertag. Bertiebsart 3: Nachtbetrieb, minimale Helligkeit( z.B. 5%) während der Nachtzeit. Das Nachtlicht wird beim Erreichen eines einstellbaren Tageslichtwertes ausgeschaltet. Otmar Stich Planungsbüro für Elektro- und Gebäudesystemtechnik Dachsberg

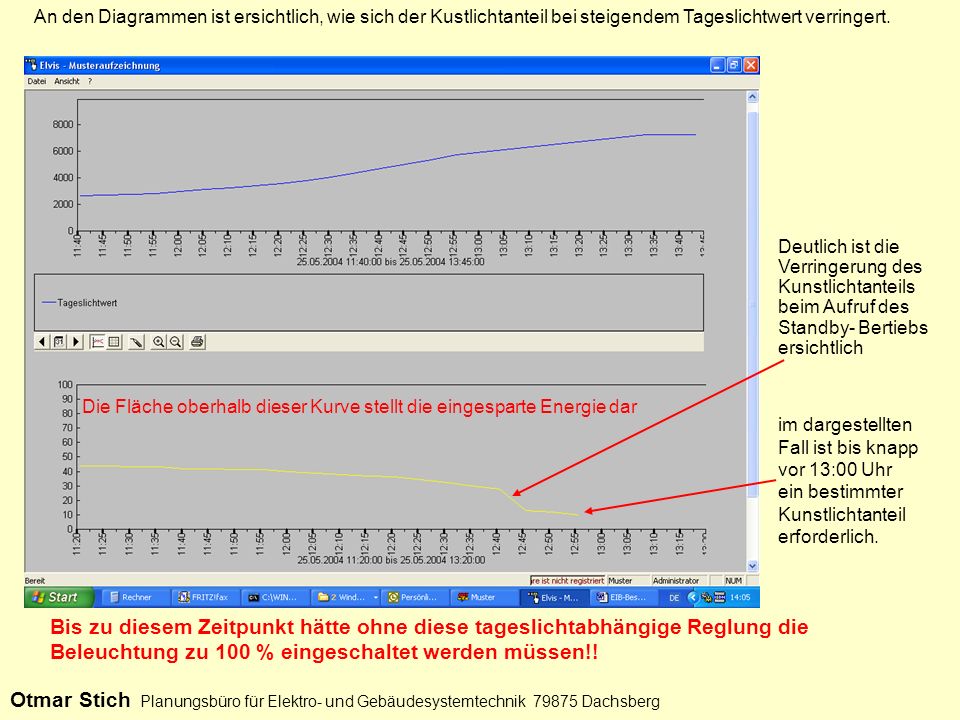

4 im dargestellten Fall ist bis knapp vor 13:00 Uhr ein bestimmter Kunstlichtanteil erforderlich. An den Diagrammen ist ersichtlich, wie sich der Kustlichtanteil bei steigendem Tageslichtwert verringert. Deutlich ist die Verringerung des Kunstlichtanteils beim Aufruf des Standby- Bertiebs ersichtlich Die Fläche oberhalb dieser Kurve stellt die eingesparte Energie dar Bis zu diesem Zeitpunkt hätte ohne diese tageslichtabhängige Reglung die Beleuchtung zu 100 % eingeschaltet werden müssen!! Otmar Stich Planungsbüro für Elektro- und Gebäudesystemtechnik Dachsberg
