1 PLANUNGSSEMINAR Minergie-P 2010 Berechnungstool Referent Gregor Notter Dipl. Architekt HTL / Bauphysiker Stv. Leiter Zertifizierungsstelle Minergie-P Hochschule Luzern – Technik & Architektur, Horw

2 PLANUNGSSEMINAR Minergie-P: Berechnungstool2 «...dass kleine Abweichungen von den Angaben im Dossier eine normale, ausführungsbedingte Realität sind und dass es wirklich völlig überflüssig ist, mich hier noch weiter mit ihrem überpingeligen, pedantischen und realitätsfernen Zertifizierungsterror zu plagen.» Zitat eines aufgebrachten Antragstellers

3 PLANUNGSSEMINAR Minergie-P: Berechnungstool3 Zertifizierungsprozess

4 PLANUNGSSEMINAR Minergie-P: Berechnungstool4 Q h 60 % Q h,li E W 30 kWh/m 2 a q h 10 W/m 2 Geräte A+ / A Sommerlicher Wärmeschutz n 50,st 0.6 h -1 Baubestätigung Primäranforderung SIA 380/1 Energiekennzahl Antragsformular Bei Luftheizung Hilfs-Berechnung Bestätigung Planer: Antragsformular Nachweis über Antragsformular Messung Bestätigung Ausführung Anforderungen der Zertifizierung Beispiel Wohnbauten (Neubau)

5 PLANUNGSSEMINAR Minergie-P: Berechnungstool5 Optimierung Gebäudehülle Berechnung Primäranforderung

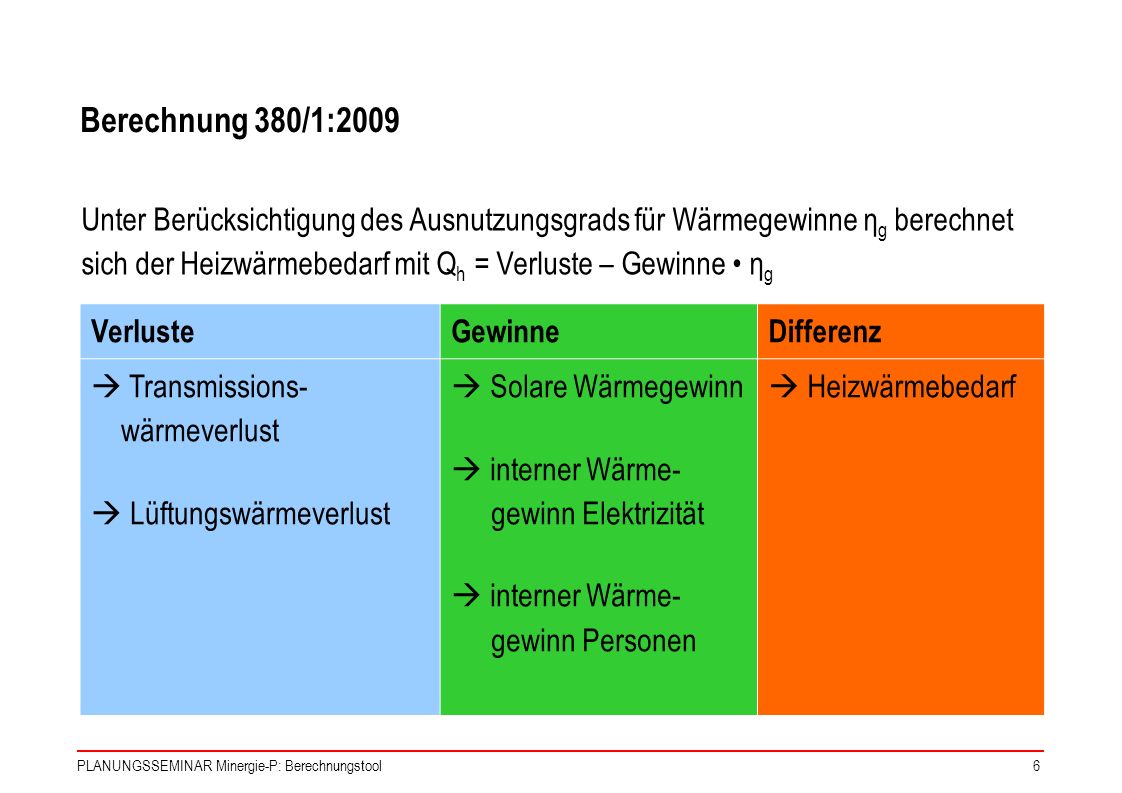

6 PLANUNGSSEMINAR Minergie-P: Berechnungstool6 Unter Berücksichtigung des Ausnutzungsgrads für Wärmegewinne η g berechnet sich der Heizwärmebedarf mit Q h = Verluste – Gewinne η g VerlusteGewinneDifferenz Transmissions- wärmeverlust Lüftungswärmeverlust Solare Wärmegewinn interner Wärme- gewinn Elektrizität interner Wärme- gewinn Personen Heizwärmebedarf Berechnung 380/1:2009

7 PLANUNGSSEMINAR Minergie-P: Berechnungstool7 Berechnung effektiver Heizwärmebedarf (gewichtet)

8 PLANUNGSSEMINAR Minergie-P: Berechnungstool8 Optimierung Gebäudetechnik Berechnung effektiver Heizwärmebedarf (gewichtet)

9 PLANUNGSSEMINAR Minergie-P: Berechnungstool9 TrägerWirkungsgradGewichtungsfaktor eta od. JAZg Strom Öl + Gas WP-AUL WP-Sonde Holzfeuerung Pelletfeuerung Fernwärme * * Definition s. Anwendungshilfe Pt. 5.9 Solar thermisch Elektrizität PV Endenergie nach Energieträgern (Heizungsfall)

10 PLANUNGSSEMINAR Minergie-P: Berechnungstool10 Gewichtete Endenergie 2010 Grenzwert

11 PLANUNGSSEMINAR Minergie-P: Berechnungstool11 Primäranforderung 2010 (Beispiel MFH)

12 PLANUNGSSEMINAR Minergie-P: Berechnungstool12 Gewichtete Endenergie 2010 (Beispiel MFH mit WP-Erdsonde) (2 / 2.7) x 20.8 kWh/m 2 2 x 1.5 kWh/m 2 2 x 2.5 kWh/m 2 (2 / 3.1) x Heizwärmebedarf mit v th,eff Überschreitet Grenzwert

13 PLANUNGSSEMINAR Minergie-P: Berechnungstool13 Gewichtete Endenergie 2010 (Beispiel MFH mit WP-Aussenluft) (2 / 2.3) x 20.8 kWh/m 2 2 x 1.5 kWh/m 2 2 x 2.5 kWh/m 2 (2 / 2.3) x Heizwärmebedarf mit v th,eff Überschreitet Grenzwert

14 PLANUNGSSEMINAR Minergie-P: Berechnungstool14 Gewichtete Endenergie 2010 (Beispiel MFH mit Holzfeuerung) (0.7 / 0.75) x 20.8 kWh/m 2 2 x 1.5 kWh/m 2 2 x 2.5 kWh/m 2 Überschreitet Grenzwert (0.7 / 0.75) x Heizwärmebedarf mit v th,eff

15 PLANUNGSSEMINAR Minergie-P: Berechnungstool15 Gewichtete Endenergie 2010 (Beispiel MFH mit Pelletfeuerung) 50% von (0.7 / 0.85) x 20.8 kWh/m 2 2 x 1.5 kWh/m 2 2 x 2.5 kWh/m 2 (0.7 / 0.85) x Heizwärmebedarf mit v th,eff Überschreitet Grenzwert

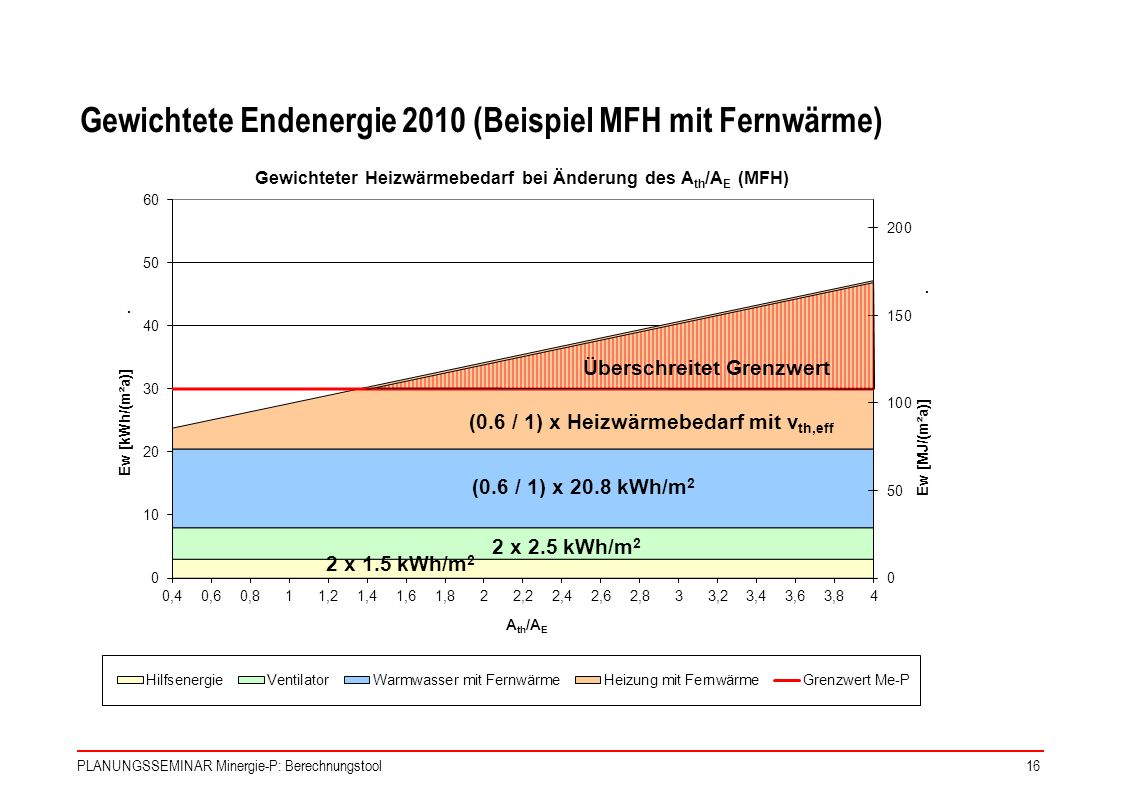

16 PLANUNGSSEMINAR Minergie-P: Berechnungstool16 Gewichtete Endenergie 2010 (Beispiel MFH mit Fernwärme) (0.6 / 1) x 20.8 kWh/m 2 2 x 1.5 kWh/m 2 2 x 2.5 kWh/m 2 (0.6 / 1) x Heizwärmebedarf mit v th,eff Überschreitet Grenzwert

17 PLANUNGSSEMINAR Minergie-P: Berechnungstool17 Gewichtete Endenergie 2010 (Beispiel MFH mit Gas- oder Oelfeuerung) (1 / 0.85) x 20.8 kWh/m 2 2 x 1.5 kWh/m 2 2 x 2.5 kWh/m 2 (1 / 0.85) x Heizwärmebedarf mit v th,eff Überschreitet Grenzwert

18 PLANUNGSSEMINAR Minergie-P: Berechnungstool18 Gewichtete Endenergie 2010 (Beispiel MFH mit Gas- oder Oelfeuerung und Solarthermisch) 40% von (1 / 0.85) x 20.8 kWh/m 2 2 x 1.5 kWh/m 2 2 x 2.5 kWh/m 2 70% von (1 / 0.85) x Heizwärmebedarf mit v th,eff "Gratisenergie Solar" 60% von 20.8 kWh/m 2 Überschreitet Grenzwert "Gratisenergie Solar" 30% von Heizw.b.

19 PLANUNGSSEMINAR Minergie-P: Berechnungstool19 Gewichtete Endenergie 2010 (Beispiel MFH mit Kombination Pellet und Solarthermisch) 50% von (0.7 / 0.85) x 20.8 kWh/m 2 2 x 1.5 kWh/m 2 2 x 2.5 kWh/m 2 (0.7 / 0.85) x Heizwärmebedarf mit v th,eff "Gratisenergie Solar" 50% von 20.8 kWh/m 2 Überschreitet Grenzwert

20 PLANUNGSSEMINAR Minergie-P: Berechnungstool20 Architektur (A)Grundrisse, Schnitte & Fassadenpläne A / Bauphysik (BP)Detaillösungen & Wärmebrücken A / BP / GTMaterialisierung (U-Werte) A / BP / GTFenstergrössen (U-Werte) GT / BauphysikSIA-380/1-Berechnung Gebäudetechnik Lüftungskonzept Gebäudetechnik (GT) Heizungskonzept Voraussetzungen: Unterlagen Planung

21 PLANUNGSSEMINAR Minergie-P: Berechnungstool21 Inhalt Antrag Der komplette Antrag Minergie-P-Antrag Wärmeschutznachweis Berechung der U-Werte Haustechnik-Doku mit Schemas Hilfsberechungen (Hilfsenergie etc.) Datenblätter (Fenster, Rahmen, HLK) Pläne (Umgebung, Grundrisse, Fassaden, Schnitte, Details) Inhalt mit Checkliste:

22 PLANUNGSSEMINAR Minergie-P: Berechnungstool22 Checkliste

23 PLANUNGSSEMINAR Minergie-P: Berechnungstool23 Minergie-P-Antrag Wichtig 2-mal unterschrieben alle Blätter ausgedruckt Quervergleich mit 380/1 (weitere Infos folgen) Minergie-P Antrag:

24 PLANUNGSSEMINAR Minergie-P: Berechnungstool24 SIA 380/1 Wichtig Unterschrieben Quervergleich mit Antrag Tabelle 3 im Nachweis für Flächen- quervergleich (z.B. S=N) nutzen:

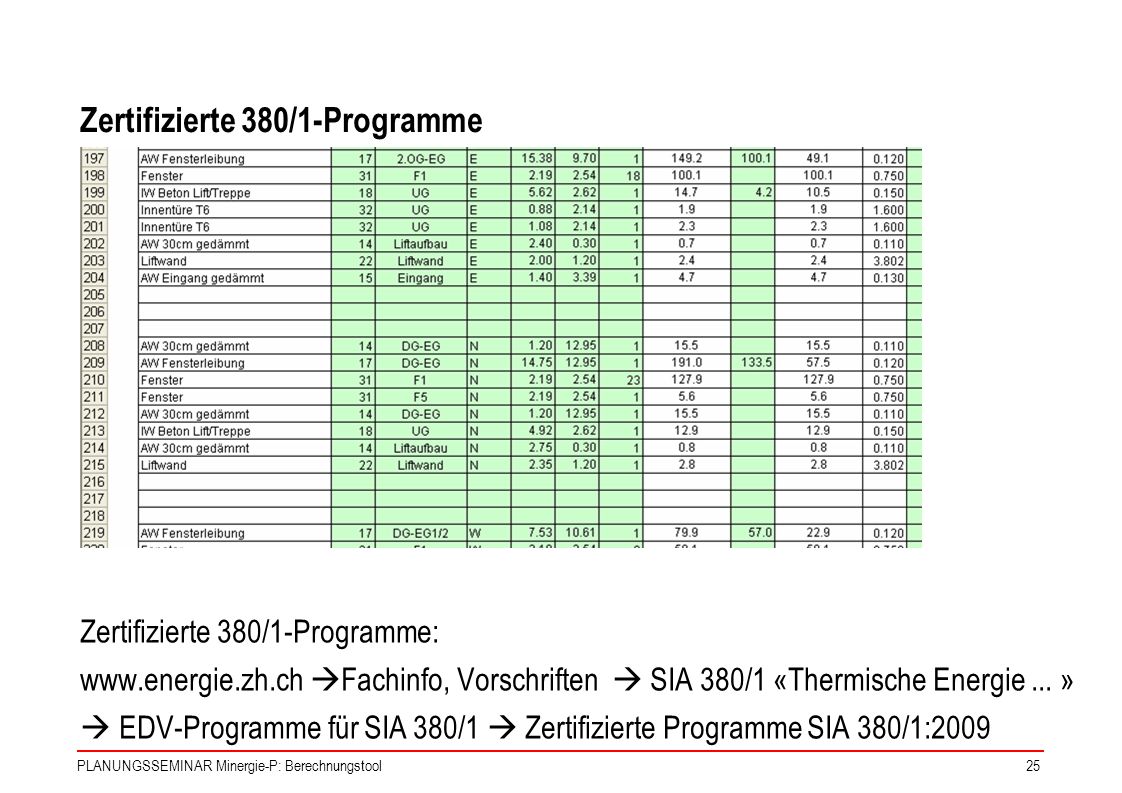

25 PLANUNGSSEMINAR Minergie-P: Berechnungstool25 Zertifizierte 380/1-Programme Zertifizierte 380/1-Programme: Fachinfo, Vorschriften SIA 380/1 «Thermische Energie... » EDV-Programme für SIA 380/1 Zertifizierte Programme SIA 380/1:2009

26 PLANUNGSSEMINAR Minergie-P: Berechnungstool26 Luftdichtigkeitsmessung Wichtig Messverfahren B (absichtlich vorhandene Öffnungen und Durchlässe geschlossen und abgedichtet) Zusammenfassung E1 und E2 Minergie-P-Richtlinie für Luftdurchlässigkeitsmessungen bei Minergie- und Minergie-P-Bauten

27 PLANUNGSSEMINAR Minergie-P: Berechnungstool27 U-Wert Berechnung opak und transparent Wichtig Inhomogene Werte gemäss EN ISO 6946 mit oberem und unterem Wärmewiderstand Fenster U-Werte aus Glas, Rahmen und Glasrandverbund über 500 Baustoffkenndaten online: Tools Baustoffkennwerte

28 PLANUNGSSEMINAR Minergie-P: Berechnungstool28 Wärmebrücken Entweder aus Wärmebrückenkatalog auswählen oder mit Programm berechnen Wärmebrückencheckliste gibt eine gute Übersicht, ist aber zu ungenau. Wärmebrückenkatalog Minergie-P Wärmebrückenkatalog Wärmebrücken-Checkliste (S. 1) Fachleute

29 PLANUNGSSEMINAR Minergie-P: Berechnungstool29 Hilfsberechungen: b-Werte / Verschattungen Verschattung und U-Werte gegen Erdreich / unbeheizt mindestens die Werte der SIA 380/1 (vgl. SIA-Doku D0221) Möglichkeit der Berechnung für Kontrolle:

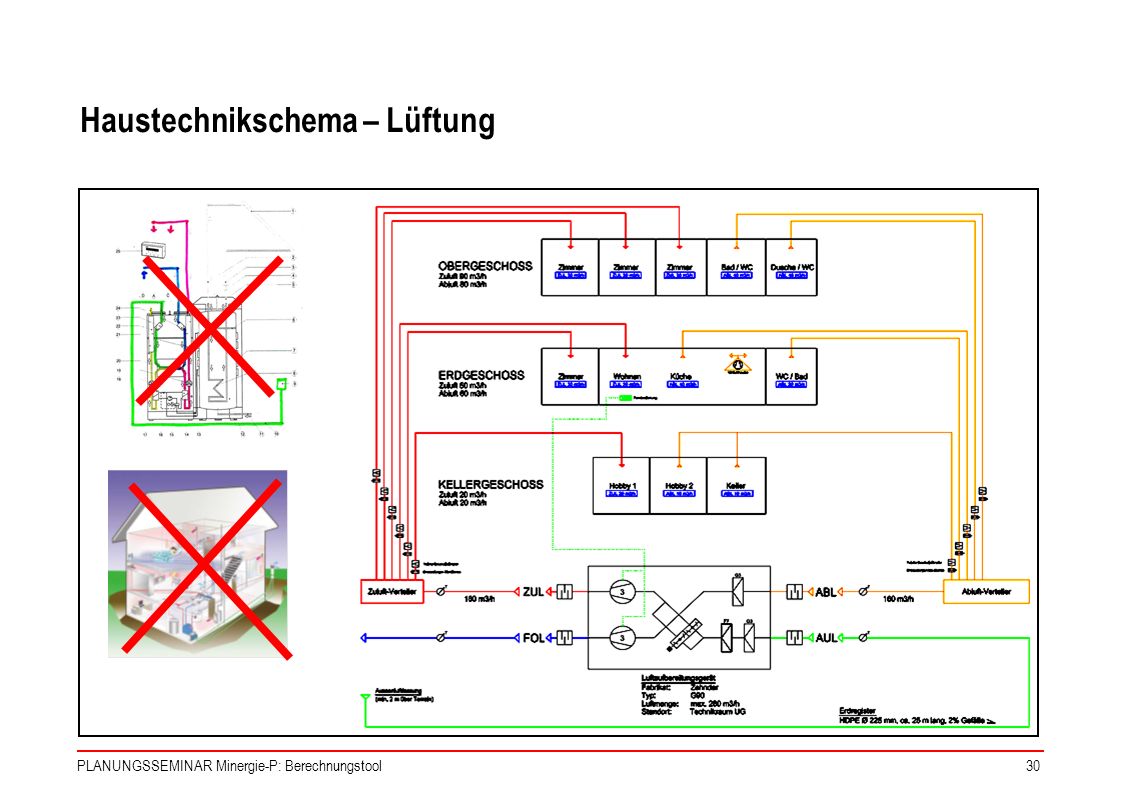

30 PLANUNGSSEMINAR Minergie-P: Berechnungstool30 Haustechnikschema – Lüftung

31 PLANUNGSSEMINAR Minergie-P: Berechnungstool31 Haustechnikschema – Heizung

32 PLANUNGSSEMINAR Minergie-P: Berechnungstool32 Hilfsberechnungen Vorhanden sein müssen: Hilfsenergie von Pumpen, Warmhaltebänder, etc. (ist bei Minergie nicht nötig!) vgl. Wegleitung Version 11, Seite 12 Jahresarbeitszahlen (WPesti) Summenhäufigkeiten etc.

33 PLANUNGSSEMINAR Minergie-P: Berechnungstool33 Datenblätter Vorhanden sein müssen: Glas und Rahmentypen mit zertifizierten Werten Haustechnikkomponenten (wenn zertifiziert, Zertifikat beilegen) Dämmstoffe, wenn nicht in der SIA Datenbank

34 PLANUNGSSEMINAR Minergie-P: Berechnungstool34 Pläne – Situation Inklusive Umgebung Quelle: BE-005-P oder: Gis-Daten des jeweiligen Kantons

35 PLANUNGSSEMINAR Minergie-P: Berechnungstool35 Pläne – Grundrisse Grundrisse mindestens 1:100 Fenstervermassung Quelle: LU-004-P

36 PLANUNGSSEMINAR Minergie-P: Berechnungstool36 Pläne – Grundrissbearbeitung

37 PLANUNGSSEMINAR Minergie-P: Berechnungstool37 Pläne – Fassaden Fassade mindestens 1:100 Fenster nummerieren Quelle: LU-004-P

38 PLANUNGSSEMINAR Minergie-P: Berechnungstool38 Pläne – Fassadenbearbeitung

39 PLANUNGSSEMINAR Minergie-P: Berechnungstool39 Pläne – Details Quelle: BE-005-P Bezeichnung der Konstruktionen Massstab: 1:10

40 PLANUNGSSEMINAR Minergie-P: Berechnungstool40 Kompletten Minergie-P-Antrag senden an: Kantonale Energiefachstelle des Gebäudestandortes Kontakt Liste der kantonalen Energiefachstellen

41 PLANUNGSSEMINAR Minergie-P: Berechnungstool41 Register Antrag Register Eingaben Register Sommer Register Lüftung Register Erzeugung Register Nachweis Eingaben von spezifischen Daten Übersicht der Resultate Nutzungsantrag Aufbau – Version 11

42 PLANUNGSSEMINAR Minergie-P: Berechnungstool42 Bedeutung der Farben Gelb Eingabe erforderlich HellgelbEingabe möglich Hellblaumit diesem Wert wird weitergerechnet Drop-Down beachten! Kommentar!

43 PLANUNGSSEMINAR Minergie-P: Berechnungstool43 Adressen komplett (inkl. Rechnungsadresse) Register Antrag: oben Kanton auswählen

44 PLANUNGSSEMINAR Minergie-P: Berechnungstool44 anwählen unterschreiben Register Antrag: unten Klimastation auswählen

45 PLANUNGSSEMINAR Minergie-P: Berechnungstool45 aus der 380/1 Exkurs 380/1

46 PLANUNGSSEMINAR Minergie-P: Berechnungstool46 aus 380/1 Anzahl Zonen (vgl. Zeile E3) autom. ab V11a Haustechnikkonzept (vgl. Schema) <10 W/m² Register Eingabe: oben, Heizung

47 PLANUNGSSEMINAR Minergie-P: Berechnungstool47 aus 380/1 (mit v th,eff und Höhenkorrektur) Gemäss Lüftungskonzept (vgl. Schema) gemäss Situationsplan Hilfs- berechnungen v th,eff (! zuerst Register Lüftung fertig ausfüllen) Register Eingabe: Mitte, Lüftung

48 PLANUNGSSEMINAR Minergie-P: Berechnungstool48 Selbstdeklaration Antragssteller Luftdichtigkeits- messung Register Eingabe: unten, Zusatzanforderungen

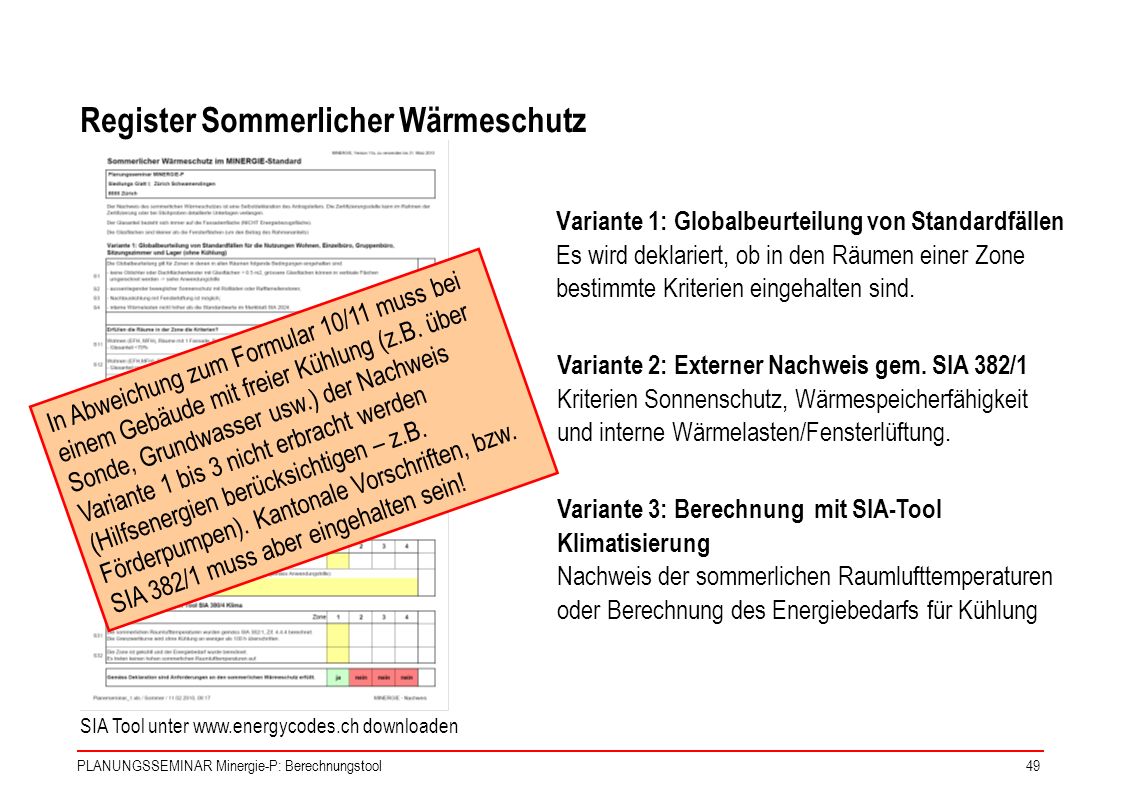

49 PLANUNGSSEMINAR Minergie-P: Berechnungstool49 Variante 1: Globalbeurteilung von Standardfällen Es wird deklariert, ob in den Räumen einer Zone bestimmte Kriterien eingehalten sind. Variante 3: Berechnung mit SIA-Tool Klimatisierung Nachweis der sommerlichen Raumlufttemperaturen oder Berechnung des Energiebedarfs für Kühlung Variante 2: Externer Nachweis gem. SIA 382/1 Kriterien Sonnenschutz, Wärmespeicherfähigkeit und interne Wärmelasten/Fensterlüftung. In Abweichung zum Formular 10/11 muss bei einem Gebäude mit freier Kühlung (z.B. über Sonde, Grundwasser usw.) der Nachweis Variante 1 bis 3 nicht erbracht werden (Hilfsenergien berücksichtigen – z.B. Förderpumpen). Kantonale Vorschriften, bzw. SIA 382/1 muss aber eingehalten sein! SIA Tool unter downloaden Register Sommerlicher Wärmeschutz

50 PLANUNGSSEMINAR Minergie-P: Berechnungstool50 Beispiel aus Variante 1 Fall 1: 1 Fassade, Betondecke (>80% frei) n.a. oder... Bedingung: Glasanteil <70% ja oder nein

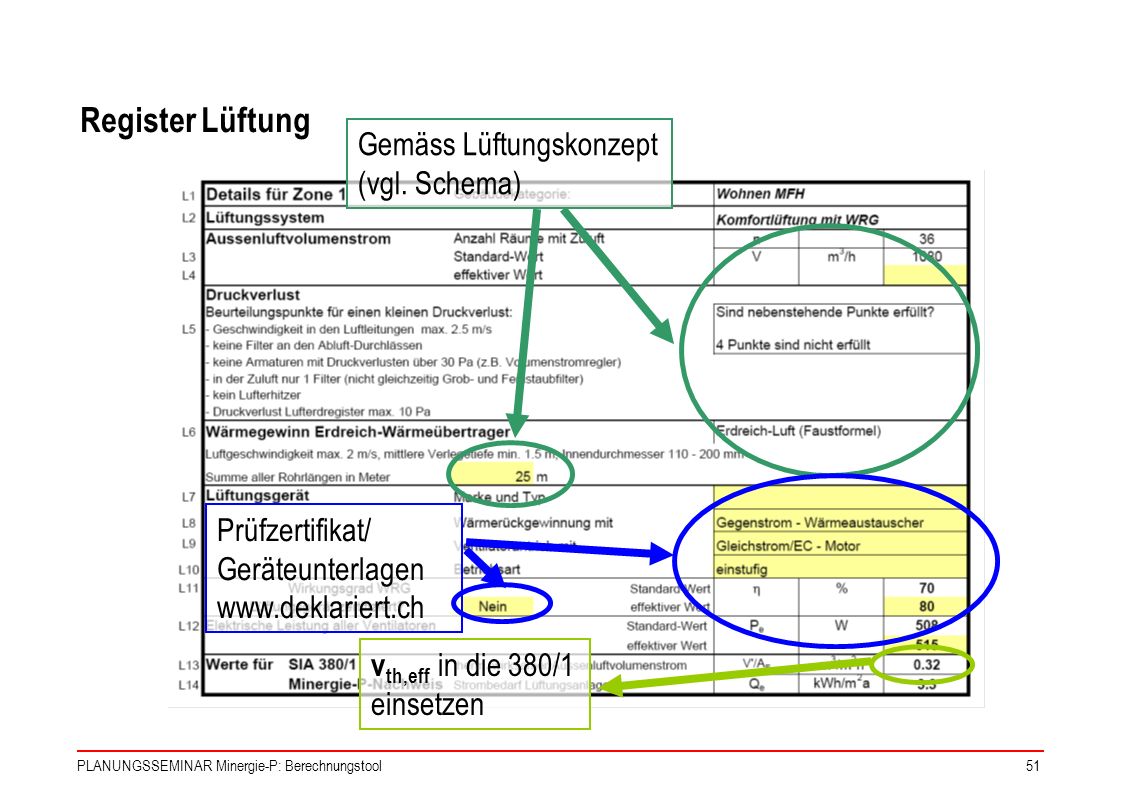

51 PLANUNGSSEMINAR Minergie-P: Berechnungstool51 Gemäss Lüftungskonzept (vgl. Schema) Prüfzertifikat/ Geräteunterlagen v th,eff in die 380/1 einsetzen Register Lüftung

52 PLANUNGSSEMINAR Minergie-P: Berechnungstool52 Gemäss Heizungs- und Warmwasserkonzept (vgl. Schema) Geräteunterlagen zusätzliche Berechnungen z.B. WPesti, Polysun Total je H und WW immer 100% Register Produktion (1): je Erzeuger

53 PLANUNGSSEMINAR Minergie-P: Berechnungstool53 Gemäss Heizungs- und Warmwasserkonzept (vgl. Schema) Geräteunterlagen zusätzliche Berechnungen z.B. WPesti, Polysun Register Produktion (2): je Erzeuger

54 PLANUNGSSEMINAR Minergie-P: Berechnungstool54 Register Resultate: oben

55 PLANUNGSSEMINAR Minergie-P: Berechnungstool55 Anforderungen erfüllt Unterschreiben Register Resultate: unten

56 PLANUNGSSEMINAR Minergie-P: Berechnungstool56 Berechnung 380/1 Primäranforderung Nachweisformular: Lüftungskonzept Thermisch effektiv wirksamer AUL-Volumenstrom Ergänzung: 380/1 (2. Durchgang) Effektiver Heizwärmebedarf Ergänzung: Effektiver Heizwärmebedarf Mit Erzeugung : Energiekennzahl Vorgehen Minergie und Minergie-P

57 PLANUNGSSEMINAR Minergie-P: Berechnungstool57 Fragen
