KAN – 19. Sprechertagung 8. und 9. September 2010 Regelblatt 13 neu! EDV – Betriebsprotokolle Parameterdefinition und Umsetzung DI Dr. Stefan Lindtner.

Ähnliche Präsentationen


Präsentation zum Thema: "KAN – 19. Sprechertagung 8. und 9. September 2010 Regelblatt 13 neu! EDV – Betriebsprotokolle Parameterdefinition und Umsetzung DI Dr. Stefan Lindtner."—  Präsentation transkript:

1 KAN – 19. Sprechertagung 8. und 9. September 2010 Regelblatt 13 neu! EDV – Betriebsprotokolle Parameterdefinition und Umsetzung DI Dr. Stefan Lindtner Ingenieurbüro k2W

2 KAN – 19. Sprechertagung 8. und 9. September 2010 Regelblatt 13 neu! WARUM ? Das Regelblatt 13 in der 3. Auflage stellt einen sehr umfassenden Anspruch: Alle für die zeitgemäße Betriebsführung (Stand der Technik hinsichtlich Betriebsführung) einer Kläranlage erforderlichen Stamm- und Betriebsdaten sollen eindeutig definiert werden. Diesbezüglich wurde eine (all)umfassende Parameterliste von Stamm- und Betriebsdaten zusammengestellt, um eine österreichweit einheitliche Definition der auf Kläranlagen zu erfassenden Daten sicher zu stellen. Die Parameterlisten der Stamm- und Betriebsdaten umfassen für jeden Parameter jene Informationen, die für korrekte, einheitliche Protokollierung erforderlich sind. Darüber hinaus werden aber auch Beispiele für die Auswertung und die Dokumentation der erfassten Daten gezeigt.

3 KAN – 19. Sprechertagung 8. und 9. September 2010 Regelblatt 13 neu! Inhaltsverzeichnis (Entwurf Juni 2010) Grundsätzliche Bemerkungen Aufbau und Inhalt der 3. Auflage des Regelblattes Beschreibung der Modulstruktur Erläuterung der Betriebsdatenparameterliste Erläuterung der Stammdatenparameterliste Protokollierung Erläuterung des Beispiel-Berichtes Anhänge zum Regelblatt auf der ÖWAV Homepage zum Download: Abkürzungsverzeichnis Stammdatenparameterliste Betriebsdatenparameterliste Standardbetriebsprotokoll gem. ÖWAV-RB 13, 3. Aufl. Beispiel-Bericht

4 KAN – 19. Sprechertagung 8. und 9. September 2010 Regelblatt 13 neu! Zusammenwirken der ÖWAV-Arbeitsbehelfe 14 und 22 sowie des ÖWAV-Regelblattes 13 (Jahres-)Bericht auf Basis RB 13 neu Zustandsbericht auf Basis AB 22 (KAN-ZBE) Betriebsdaten- Protokollierung auf Basis AB 14 (2010) (=Minimum) Betriebsdaten- Protokollierung auf Basis RB 13 neu (=Stand der Technik) Stammdaten auf Basis RB 13 neu (einmalig) (Jahres-)Bericht auf Basis AB 14 (2010) (Standard-Betriebsprotokoll) Betriebsprotokoll auf Basis RB 13 neu ÖWAV-KANBehörden, ASVeEmReg PlanerPRTR Benchmarking Basis: Ausgabeformate, Auswertungen: Anwendungsbereichextern (Beispiele) Anwendungsbereich ARA-Betreiber

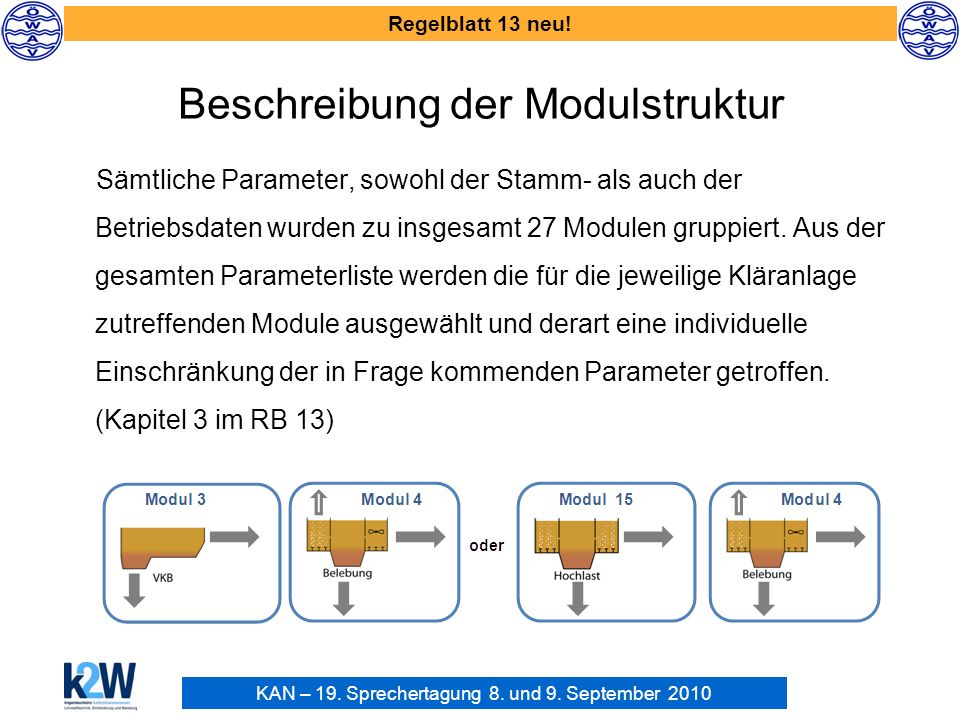

5 KAN – 19. Sprechertagung 8. und 9. September 2010 Regelblatt 13 neu! Beschreibung der Modulstruktur Sämtliche Parameter, sowohl der Stamm- als auch der Betriebsdaten wurden zu insgesamt 27 Modulen gruppiert. Aus der gesamten Parameterliste werden die für die jeweilige Kläranlage zutreffenden Module ausgewählt und derart eine individuelle Einschränkung der in Frage kommenden Parameter getroffen. (Kapitel 3 im RB 13)

6 KAN – 19. Sprechertagung 8. und 9. September 2010 Regelblatt 13 neu! Beschreibung der Modulstruktur

7 KAN – 19. Sprechertagung 8. und 9. September 2010 Regelblatt 13 neu! cv Modul 3Modul 1Modul 4Modul 2 Modul 8 Modul 22 Modul 6 Modul 7 Modul 9 Modul 5 Zulauf Ablauf Rohschlamm Coferment Faul- schlamm Fremd- schlamm Module einer ARA mit Faulung

8 KAN – 19. Sprechertagung 8. und 9. September 2010 Regelblatt 13 neu! Modul 1Modul 4Modul 2 Modul 7Modul 9 Modul 5 Zulauf Ablauf Fremd- schlamm Module einer ARA mit simultaner aerober Stabilisierung Zu einem Modul gehören immer die Parameter des Moduls und die Ablaufparameter des Moduls

9 KAN – 19. Sprechertagung 8. und 9. September 2010 Regelblatt 13 neu! Erläuterung der Parameterliste

10 KAN – 19. Sprechertagung 8. und 9. September 2010 Regelblatt 13 neu! ID-Nummer: Modulnummer(4), fortlaufende Nummer innerhalb des Moduls (36) und einem Index für die Beckennummer(1,2 und 3 bei drei Belebungsbecken); Schlammindex der Belebung (4360) ist Mittelwert aus 4361, 4362 und 4363 Kennzeichen: Leitet sich im Wesentlichen aus dem Kurzzeichen ab und ist eine je Parameter eindeutige Kennung, die zusätzlich Information enthält. Für Beckenspezifische Kennung wird ein Postfix angehängt. (I_SV_BB_1, I_SV_BB_2 und I_SV_BB_3) Spaltenbeschriftung: Einheitlich für das Protokoll definierte zweizeilige Spaltenüberschrift. Zwei Besonderheiten: 1) ~ Schlangenlinie steht für den Zeilenumbruch 2) {0} als Platzhalter wenn es einen Beckenindex geben kann Erläuterung der Parameterliste

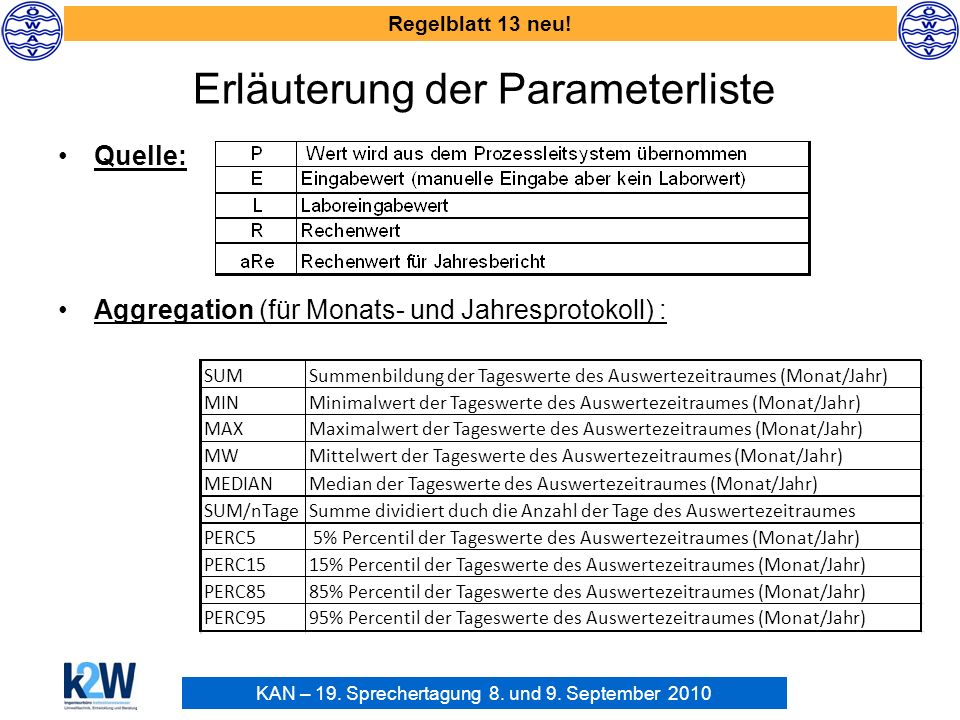

11 KAN – 19. Sprechertagung 8. und 9. September 2010 Regelblatt 13 neu! Quelle: Aggregation (für Monats- und Jahresprotokoll) : Erläuterung der Parameterliste SUMSummenbildung der Tageswerte des Auswertezeitraumes (Monat/Jahr) MINMinimalwert der Tageswerte des Auswertezeitraumes (Monat/Jahr) MAXMaximalwert der Tageswerte des Auswertezeitraumes (Monat/Jahr) MWMittelwert der Tageswerte des Auswertezeitraumes (Monat/Jahr) MEDIANMedian der Tageswerte des Auswertezeitraumes (Monat/Jahr) SUM/nTageSumme dividiert duch die Anzahl der Tage des Auswertezeitraumes PERC5 5% Percentil der Tageswerte des Auswertezeitraumes (Monat/Jahr) PERC1515% Percentil der Tageswerte des Auswertezeitraumes (Monat/Jahr) PERC8585% Percentil der Tageswerte des Auswertezeitraumes (Monat/Jahr) PERC9595% Percentil der Tageswerte des Auswertezeitraumes (Monat/Jahr)

12 KAN – 19. Sprechertagung 8. und 9. September 2010 Regelblatt 13 neu! Stammdatenparameterliste Beschreibung der Parameter sinngemäß wie bei Betriebsdaten Lediglich bei der ID-Nr. wurde ein S für Stammdatum vorangestellt. Zusätzlich gibt es bei den Stammdaten ein Modul 0 mit der Bezeichnung Allgemein dem Parameter wie z.B. Kläranlagenname, Bemessungswert etc. zugeordnet wurden.

13 KAN – 19. Sprechertagung 8. und 9. September 2010 Regelblatt 13 neu! Protokollierung gemäß RB 13, 3. Auflage /1 Für die Kommunikation und den Austausch von Daten der Kläranlagen untereinander, aber auch mit den Fachstellen von Bund und Ländern und nicht zuletzt mit planenden Ingenieuren ist es sinnvoll und erforderlich, ein für alle Kläranlagen einheitliches Protokoll zu definieren (= Standard- Betriebsprotokoll gem. ÖWAV-RB 13, 3. Aufl.) – einheitlich hinsichtlich: –zu protokollierende Parameter (Umfang) –Anordnung der protokollierten Daten in Tabellen bzw. Listen für Datenweitergaben Die Parameter, die im Standard-Betriebsprotokoll enthalten sein müssen, entsprechen jenen Parametern, die im ÖWAV-Arbeitsbehelf 14 Eigen- und Betriebsüberwachung von biologischen Abwasserreinigungsanlagen (> 50 EW) (3. Aufl., 2010) dem Mindest-Überwachungsumfang zugeordnet sind. Für das Standard-Betriebsprotokoll werden die Parameter des Arbeitsbehelfes 14 (2010) den Modulen des Regelblattes 13 zugeordnet. Das Standard-Betriebsprotokoll soll in mit Standardsoftware bearbeitbarer Form auf der ARA geführt werden bzw. verfügbar sein (z.B. Excel, csv,...).

14 KAN – 19. Sprechertagung 8. und 9. September 2010 Regelblatt 13 neu! Standard-Betriebsprotokoll vorgegebene Reihenfolge der Module für einheitliche Aufzeichnungen (zweckmäßig auch im Hinblick auf den optionalen Ausdruck in Papierform): Seite 1: Wetter (3 Parameter), Anlagenzulauf (11 Parameter) Seite 2: Anlagenablauf (16 Parameter) Seite 3: Vorklärung (8 Parameter), P-Entfernung (1 Parameter), MÜSE (2 Parameter) Seite 4: Belebung (10 Parameter) Seite 5: Faulung (15 Parameter) Seite 6: Schlammentwässerung (8 Parameter), Trocknung/Hygienisierung (2 Parameter) Seite 7: Elektrischer Energieverbrauch (7 Parameter) Seite 8: Übernahme von Stoffen (2 Parameter), Entsorgung/Verwertung (6 Parameter) Seite 9: Entsorgung/Verwertung (8 Parameter) Seite 10: Hochlaststufe (6 Parameter) Seite 11: SB-Reaktor (8 Parameter) Seite 12: Getrennte aerobe Stabilisierung (6 Parameter) Seite 13: Emscherbrunnen/Kaltfaulung (9 Parameter) Seite 14: Tropfkörper (3 Parameter)

15 KAN – 19. Sprechertagung 8. und 9. September 2010 Regelblatt 13 neu! Beispiel-Bericht Erstmals wird in der vorliegenden Auflage des Regelblattes 13 ein Beispiel für Auswertungen in Berichtsform zusammengestellt. –Der Beispiel-Bericht beruht auf einer umfassenden Protokollierung (vgl. Folien 2 und 4) –Im Gegensatz dazu stellt der bisher vor allem im Rahmen der ÖWAV-KAN eingesetzte Kläranlagenzustandsbericht (gemäß AB 22) eine deutlich eingeschränkte Variante eines Jahresberichtes dar (immerhin aber die bisher einzige, in Österreich praktisch flächendeckend verfügbare, standardisierte digitale Basis für Kläranlagen-Betriebsdaten!) Die Struktur des Beispiel-Berichts ist als Jahresbericht konzipiert, lässt sich aber für jeden beliebigen Berichtszeitraum (z. B. Kampagnenbetrieb, Saison) anwenden.

16 KAN – 19. Sprechertagung 8. und 9. September 2010 Regelblatt 13 neu! Beispiel-Bericht - Gliederung Der Bericht gliedert sich in die sieben Hauptkapitel: –Zusammenfassung –Einhaltung der Grenzwerte – Wasserrechtsbescheid –Zulaufwerte –Bilanzierung –Energie –Betriebsparameter –Übernahme, Entsorgung und Verwertung

17 KAN – 19. Sprechertagung 8. und 9. September 2010 Regelblatt 13 neu! Zusammenfassung und Ausblick /1 Aufgrund neuer Parameter fanden viele Kläranlagen mit den im ÖWAV-RB /98 vorgegebenen Parametern (und deren Anordnung auf den ÖWAV- Protokollblättern) nicht mehr das Auslangen. Vor mehr als 6 Jahren wurde daher im ÖWAV die Anpassung des RB 13 an den Stand der Technik in Angriff genommen. Ziel war es auch, die Vielzahl neuer Parameter österreichweit einheitlich zu definieren (Bezeichnungen, Abkürzungen, Einheiten,...) und darüber hinaus Vorschläge für Darstellungen und Auswertungen der erfassten Parameter anzubieten (inkl. Einbindung des AB 22).

18 KAN – 19. Sprechertagung 8. und 9. September 2010 Regelblatt 13 neu! Zusammenfassung und Ausblick /2 Als Ergebnis stehen die Grundlagen für ein überarbeitetes und neu strukturiertes RB 13 vor - mit: Modulare Gliederung von umfassenden Stamm- und Betriebsdaten-Parameterlisten, inkl. erforderlicher Definitionen, Beschreibungen etc. Standard-Betriebsprotokoll gem. RB 13 neu (auch als Kopiervorlage) Beispiel-Bericht als Anregung, wie erfasste Kläranlagendaten ausgewertet werden können Der Entwurf für den Text des neuen RB 13 wird aktuell vom ÖWAV-Ausschuss Kläranlagenbetrieb bearbeitet. Auch Formen der Veröffentlichung (Druck, Downloads etc.) werden hier festgelegt.

19 KAN – 19. Sprechertagung 8. und 9. September 2010 Regelblatt 13 neu! Zusammenfassung und Ausblick /3 Der ÖWAV schafft mit der 3. Auflage des RB 13 die Basis für eine zeitgemäße standardisierte Datenerfassung, Protokollierung und Auswertung von Kläranlagendaten. Um diese in der Praxis zum Einsatz bringen zu können, sind EDV-technische Anpassungen bei den Anwendern erforderlich. Da eine Umbruchphase gegenwärtig verwendeter EDV- Lösungen bevorsteht, stehen die Chancen einer mittelfristigen Umsetzung sehr hoch.

20 KAN – 19. Sprechertagung 8. und 9. September 2010 Regelblatt 13 neu! Zum Geleit Die Idee das Regelblatt 13 zu überarbeiten und ev. mit dem AB 22 zusammenzuführen ist ca. Anfang 2004 geboren worden. In nicht gezählten (vielleicht sogar unzähligen) Arbeitssitzungen wurden in größeren, in den letzten drei Jahren kleiner Runden (Fimml, Kreuzinger, Lindtner; Konsultationen Svardal) daran gearbeitet. Umfang der Arbeiten: 437 MB Festplattenspeicher, 846 Betriebs- und 188 Stammdatenparameter, Standardbetriebsprotokoll, Musterbericht und RB13 Reif für die Praxis??

21 KAN – 19. Sprechertagung 8. und 9. September 2010 Regelblatt 13 neu! Kontaktdaten Ingenieurbüro kaltesklareswasser Dr. Stefan Lindtner | Umwelttechnik, Entwicklung und Beratung Obere Augartenstr. 18A/5/1 A-1020 Wien | Tel.: Fax: Mobil: | Herzlichen Dank für Ihre Aufmerksamkeit
