1 GENERAL ACOUSTICS GmbH © Methode zur ADCP-Datenauswertung für synoptische 3-D-Strömungsuntersuchungen Dr.-Ing. Volker Müller General Acoustics GmbH Dorfstr Kiel-Ottendorf Germany Phone: ADCPs in der Hydrometrie; Koblenz, 28./

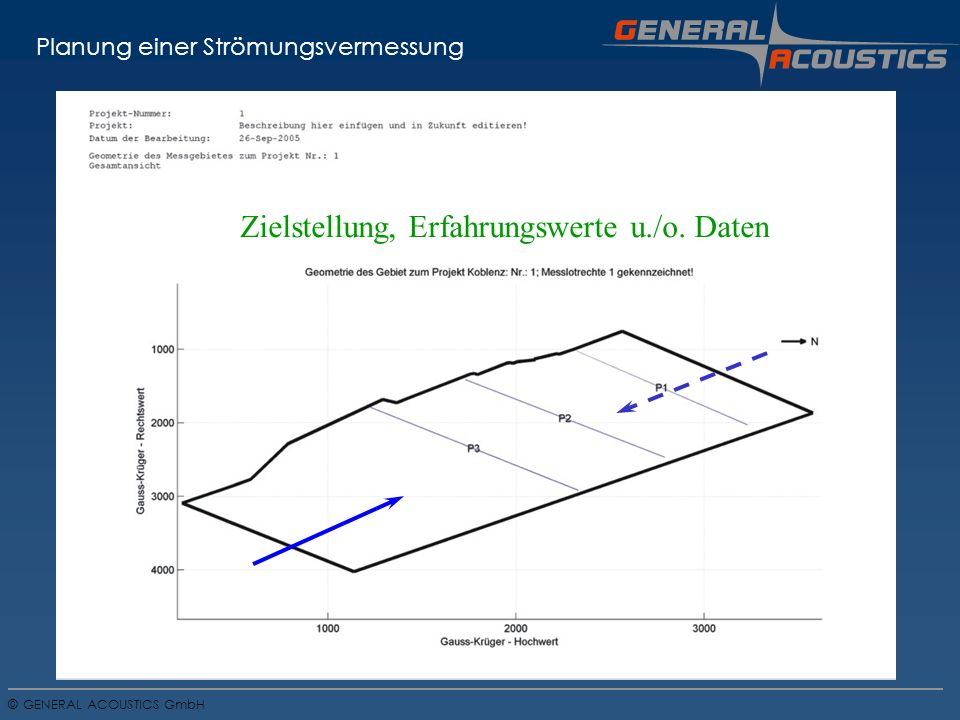

2 GENERAL ACOUSTICS GmbH © Planung einer Strömungsvermessung Zielstellung, Erfahrungswerte u./o. Daten

3 GENERAL ACOUSTICS GmbH © Durchführung der Strömungsvermessung Qualität ?!

4 GENERAL ACOUSTICS GmbH © Aufbau der Datenbasis Vorbereitung der Berechnungen Durchführung der Berechnungen; Visualisierung der Ergebnisse Schritte bis zum Ergebnis Auswertung mit LOG_aFlow®

5 GENERAL ACOUSTICS GmbH © Datenbasis: Geodäsie (geogr. Bezug)

6 GENERAL ACOUSTICS GmbH © Datenbasis: Pegelverlauf (zeitlicher Bezug)

7 GENERAL ACOUSTICS GmbH © Datenbasis: Topographie (2-D Berandung)

8 GENERAL ACOUSTICS GmbH © Datenbasis: ADCP-Messdaten (*.lad)

9 GENERAL ACOUSTICS GmbH © Datenbasis: Preprocessing der ADCP-Daten ?

10 GENERAL ACOUSTICS GmbH © Problemstellung synoptische Ansicht gesamtes Gebiet, def. Zeitpunkte unsynchronisierte ADCP-Daten Ergebnis synoptische Strömungsansicht zeitdiskret; gesamtes Gebiet software LOG_aFlow ® Physikalisches Modell Beschränkung auf tiefengemittelte Daten (2-D Approximation) LOG_aFlow ® - hydrodynamische ADCP – Dateninterpolation in Raum und Zeit Theorie I - Grundlagen

11 GENERAL ACOUSTICS GmbH © Vorbereitung der ADCP – Daten für die 2D Approximation – RdiToLaf Datencheck bzgl. Kontinuität Konformität w << {u, v} Qualität und Fehlerwert (Fehlergeschwindigkeit) je Tiefenzelle Theorie II - Datenqualität

12 GENERAL ACOUSTICS GmbH © Messdaten

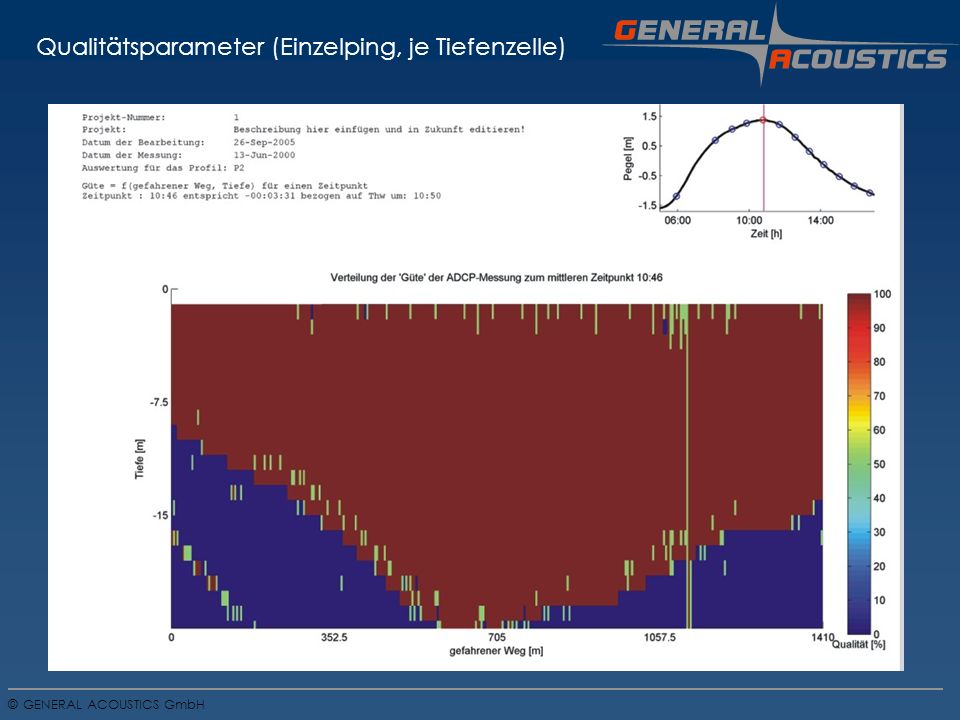

13 GENERAL ACOUSTICS GmbH © Qualitätsparameter (Einzelping, je Tiefenzelle)

14 GENERAL ACOUSTICS GmbH © Fehlergeschwindigkeit (Einzelping, je Tiefenzelle)

15 GENERAL ACOUSTICS GmbH © Messwerte (tiefen-/schichtgemittelt)

16 GENERAL ACOUSTICS GmbH © Berechnungsgitter (Zeit/Ort) festlegen

17 GENERAL ACOUSTICS GmbH © Grad der Tiefenmittelung festlegen Empfehlung: Mittelung nur über Tiefenbereiche (Depth cell range)

18 GENERAL ACOUSTICS GmbH © Berechnungsergebnis (Beispiel)

19 GENERAL ACOUSTICS GmbH © 3D synoptisches Ergebnis einer ADCP-Vermessung

20 GENERAL ACOUSTICS GmbH © Visualisierungen
