1 Hydraulischer Abgleich
Innovativer Umgang mit Energie – im UFO gelebt Energieeffizienz und Kostenersparnis durch hydraulische Sanierung und integrale Regelungstechnik Ing. Lothar Huber Peintner GmbH Bruneck –

2 Programm Was ist der hydraulische Abgleich? Die Problemstellung
Ein- / Zweirohrheizung Methoden des hydraulischen Abgleichs Abgleich nach Berechnungsverfahren Abgleich auf Mitteltemperatur Praxis Beispiele Ausblick Innovativer Umgang mit Energie – im UFO gelebt Energieeffizienz und Kostenersparnis durch hydraulische Sanierung und integrale Regelungstechnik Ing. Lothar Huber Peintner GmbH Bruneck –

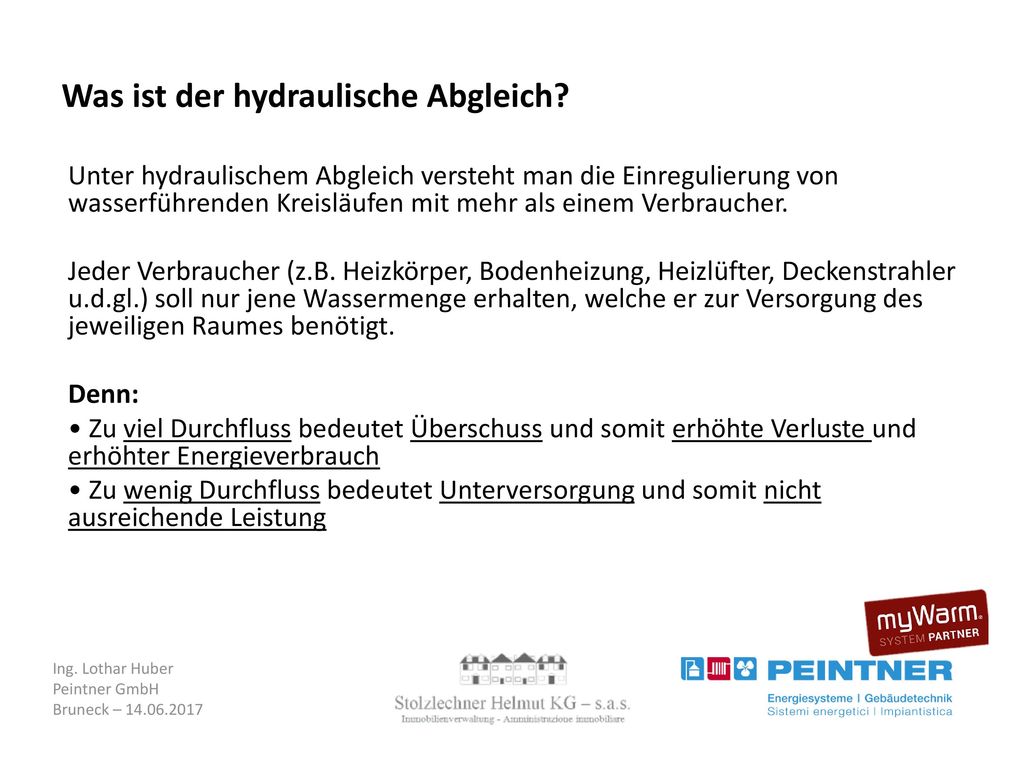

3 Was ist der hydraulische Abgleich?
Unter hydraulischem Abgleich versteht man die Einregulierung von wasserführenden Kreisläufen mit mehr als einem Verbraucher. Jeder Verbraucher (z.B. Heizkörper, Bodenheizung, Heizlüfter, Deckenstrahler u.d.gl.) soll nur jene Wassermenge erhalten, welche er zur Versorgung des jeweiligen Raumes benötigt. Denn: • Zu viel Durchfluss bedeutet Überschuss und somit erhöhte Verluste und erhöhter Energieverbrauch • Zu wenig Durchfluss bedeutet Unterversorgung und somit nicht ausreichende Leistungnergie – im UFO gelebt Energieeffizienz und Kostenersparnis durch hydraulische Sanierung und integrale Regelungstechnik Ing. Lothar Huber Peintner GmbH Bruneck –

4 Die Problemstellung Hydraulisch günstige Verbraucher überversorgt
Hydraulisch ungünstige Verbraucher unterversorgt Strömungsgeräusche Behaglichkeit / zufriedene Nutzer? Energiekosten? Effizienz? Ing. Lothar Huber Peintner GmbH Bruneck –

5 Ein- / Zweirohrheizung
Abb.02: Zweirohrheizung Abb.01: Einrohrheizung Ing. Lothar Huber Peintner GmbH Bruneck –

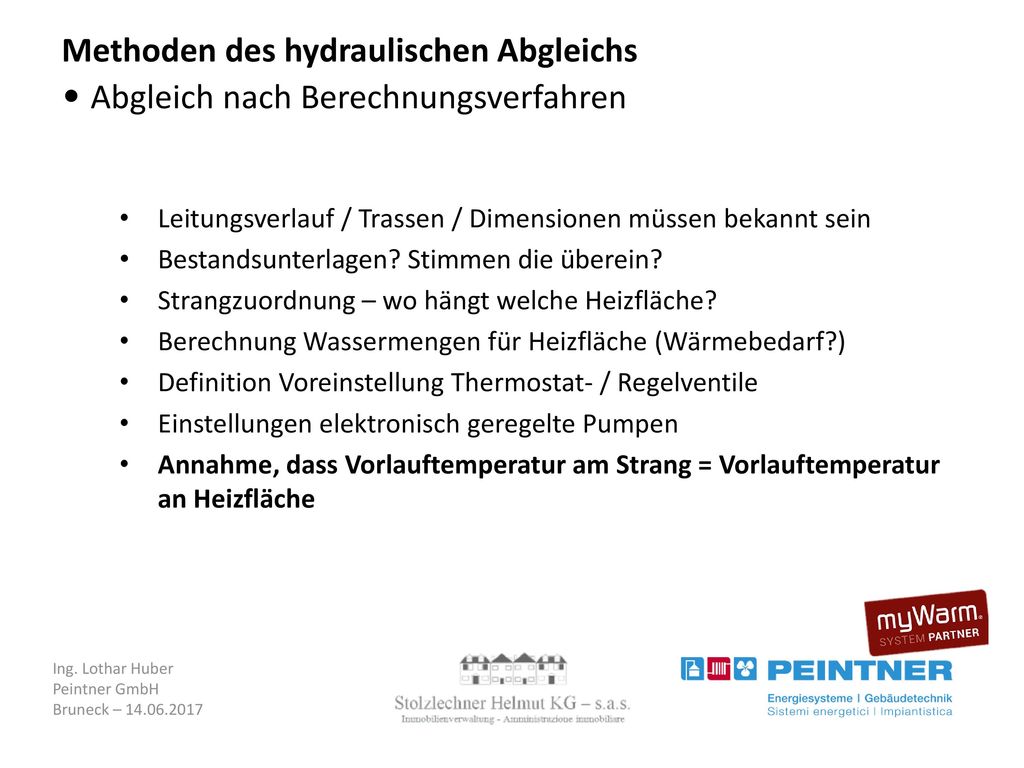

6 • Abgleich nach Berechnungsverfahren
Methoden des hydraulischen Abgleichs • Abgleich nach Berechnungsverfahren Leitungsverlauf / Trassen / Dimensionen müssen bekannt sein Bestandsunterlagen? Stimmen die überein? Strangzuordnung – wo hängt welche Heizfläche? Berechnung Wassermengen für Heizfläche (Wärmebedarf?) Definition Voreinstellung Thermostat- / Regelventile Einstellungen elektronisch geregelte Pumpen Annahme, dass Vorlauftemperatur am Strang = Vorlauftemperatur an Heizfläche Ing. Lothar Huber Peintner GmbH Bruneck –

7 • Abgleich auf Mitteltemperatur
Methoden des hydraulischen Abgleichs • Abgleich auf Mitteltemperatur Strangvorlauf ≠ Heizflächenvorlauf Anlagendaten in der Praxis nicht bekannt / zu viele Unbekannte Temperaturen messen am Strang & an allen Heizflächen (großes ∆T gemessen zwischen Strang und Heizfläche) Wenn angenommene Vorlauftemperatur an Heizfläche nicht stimmt -> rechnerische Voreinstellung falsch! Nachweis! Messtechnische Erfassung der Daten vorher / nachher Abb.03: unterversorgter Heizkörper Ing. Lothar Huber Peintner GmbH Bruneck –

8 • Abgleich auf Mitteltemperatur
Methoden des hydraulischen Abgleichs • Abgleich auf Mitteltemperatur 3, ,0 2, , , , ,5 Ing. Lothar Huber Peintner GmbH Bruneck –

9 Praxis Ausarbeiten eventueller Umbaumaßnahmen
Hydraulische Weichen 3-Wegeumlenkventile (oft bei Lüftungsanlagen oder Zonenventilen) Bypässe / Überströmung zwischen Vor- auf Rücklauf Vorrangpumpen / druckbehaftete Verteiler Elektronische Pumpen Einbindung Warmwasserbereitung Einbindung Warmwasserzirkulationskreise Austausch Thermostatventile Wärmerückgewinnungen Regelungsanlage! Anlagenaufnahme für Abgleich auf Mitteltemperatur Anlagendaten Heizkörper Stränge Pumpen Ing. Lothar Huber Peintner GmbH Bruneck –

10 Beispiele Hotel Andreas Hofer - Bruneck: Optimiert Mai 2014
17 Heizkreise 188 Heizkörper 1 Lüftungsanlage 1 WW-Bereiter 1- und 2-Rohrsystem Hotel AH - kWh Heizung und Warmwasser Ing. Lothar Huber Peintner GmbH Bruneck –

11 Beispiele Hotel Andreas Hofer Bruneck:
- Energiemenge reduziert - Benötigte Energie mit niedrigeren Rückläufen - Reduzierter Verbrauch für Pumpenstrom Hotel AH - Kosten Heizung und Warmwasser Ing. Lothar Huber Peintner GmbH Bruneck –

12 Beispiele Technische Fachoberschule Bruneck:
Optimiert März 2014 11 Heizkreise 245 Heizkörper 5 Lüftungsanlagen 1 WW-Bereiter 1- und 2-Rohrsystem TFO - kWh Heizung und Warmwasser Ing. Lothar Huber Peintner GmbH Bruneck –

13 Beispiele Technische Fachoberschule Bruneck:
- Energiemenge reduziert - Benötigte Energie mit niedrigeren Rückläufen - Reduzierter Verbrauch für Pumpenstrom TFO - Kosten Heizung und Warmwasser Ing. Lothar Huber Peintner GmbH Bruneck –

14 Ausblick Enormes Einsparpotenzial
Kombination Hydraulik <-> Regelungstechnik Altbau / Bestand Gebäudesanierung = Anpassung Heizungsanlage Wohngebäude -> Logistik Neuanlagen vor Erstinbetriebnahme Finanzierung (Contracting) Förderungen / Abschreibungen Ing. Lothar Huber Peintner GmbH Bruneck –

15 Effizienz & Funktion betrifft das gesamte System
“Schlusswort” Effizienz & Funktion betrifft das gesamte System Ing. Lothar Huber Peintner GmbH Bruneck –

16 Danke Ing. Lothar Huber Peintner GmbH Bruneck –
