1 THINK PARTS THINK TORNOS 1 Einspindler oder Mehrspindler mav forum 2010

2 2 THINK PARTS THINK TORNOS Themen Eine Übersicht Maschinentypen im Vergleich Punkte auf die Sie achten sollten Ein Teil soll gefertigt werden Drei Maschinentypen im Vergleich Erkenntnisse Schlussfolgerung

3 3 THINK PARTS THINK TORNOS Tornos Hauptsitz - Schweiz 900 Mitarbeiter (650 in der Schweiz) Aktiv in über 50 Ländern Umsatz CHF Millionen (2008)

4 THINK PARTS THINK TORNOS 4 3 Produktlinien

5 5 THINK PARTS THINK TORNOS Delta Micro DECO a DECO e Sigma / Gamma Ø20Ø12 Einspindler Baureihen 2010 Ø32 Ø25,4Ø16Ø10 Ø7

6 6 THINK PARTS THINK TORNOS MultiAlpha SAS MultiDeco MultiSigma Ø32 Ø20 Ø16 Multispindler Baureihen 2009

7 7 THINK PARTS THINK TORNOS Bearbeitungs- zentren Stangen- fräsmaschinen Spezial- maschinen Almac Baureihen 2009

8 8 THINK PARTS THINK TORNOS Themen Eine Übersicht Maschinentypen im Vergleich Punkte auf die Sie achten sollten Ein Teil soll gefertigt werden Drei Maschinentypen im Vergleich Erkenntnisse Schlussfolgerung

9 9 THINK PARTS THINK TORNOS Positionsanalyse Transfer Maschinen Einspindler Bearbeitungszentren Spezialmaschinen Mehrspindler Maschinen Fähigkeit Maschinen Produktivität

10 10 THINK PARTS THINK TORNOS 3 - axis to 7 - axis 8 to 10 - axis Transfer Maschinen Einspindler MultiDECO Mehrspindler MultiAlpha MultiSigma MultiDelta DECO Micro Sigma/Gamma Delta Produkt-Positionierung Bearbeitungszentren Spezialmaschinen Maschinen Produktivität Maschinen Kapazität

11 11 THINK PARTS THINK TORNOS Themen Eine Übersicht Maschinentypen im Vergleich Punkte auf die Sie achten sollten Ein Teil soll gefertigt werden Drei Maschinentypen im Vergleich Erkenntnisse Schlussfolgerung

12 12 THINK PARTS THINK TORNOS Punkte die Sie beachten sollten Bevor überhaupt eine Investition getätigt wird, müssen mehrere Grundsatzentscheidungen getroffen werden: Welche Lieferanten kommen in Frage ? Welche Ansprüche hat das Teil ? Welche Produkte sind geeignet ? Welche firmeninternen Punkte sind relevant ?

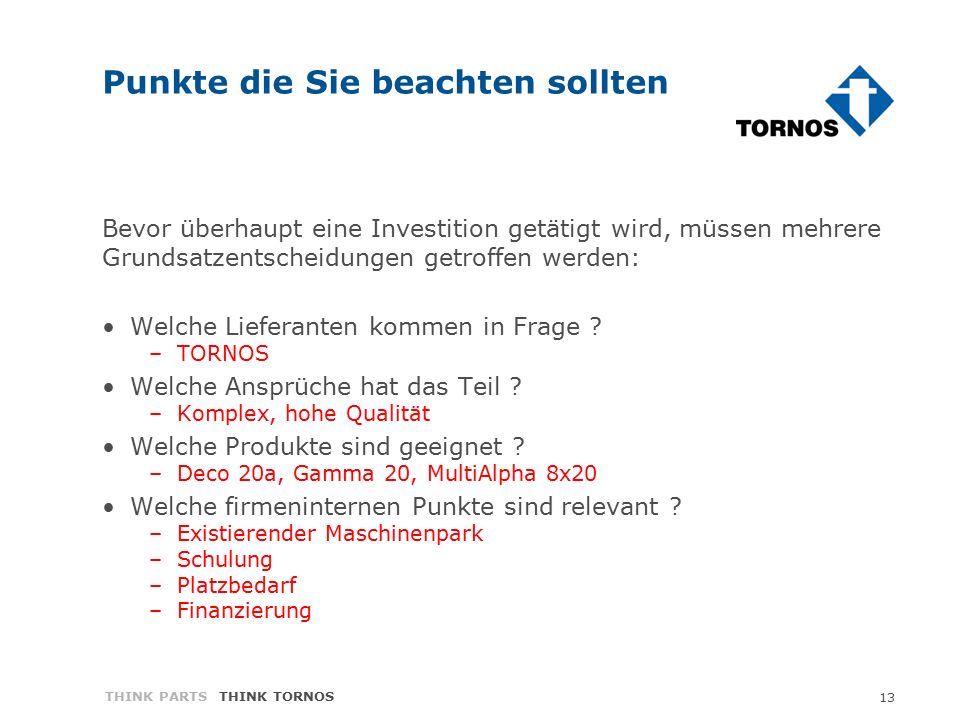

13 13 THINK PARTS THINK TORNOS Punkte die Sie beachten sollten Bevor überhaupt eine Investition getätigt wird, müssen mehrere Grundsatzentscheidungen getroffen werden: Welche Lieferanten kommen in Frage ? –TORNOS Welche Ansprüche hat das Teil ? –Komplex, hohe Qualität Welche Produkte sind geeignet ? –Deco 20a, Gamma 20, MultiAlpha 8x20 Welche firmeninternen Punkte sind relevant ? –Existierender Maschinenpark –Schulung –Platzbedarf –Finanzierung

14 14 THINK PARTS THINK TORNOS Themen Eine Übersicht Maschinentypen im Vergleich Punkte auf die Sie achten sollten Ein Teil soll gefertigt werden Drei Maschinentypen im Vergleich Erkenntnisse Schlussfolgerung

15 15 THINK PARTS THINK TORNOS Ein Teil soll gefertigt werden Um ein umfangreiches Beispiel aufzuzeigen das alle Punkte berücksichtigt, wählen wir ein anspruchsvolles Steuerteil aus der chemischen Industrie. Material ist (316 L).

16 16 THINK PARTS THINK TORNOS Ein Teil soll gefertigt werden Um die richtige Wahl zu treffen, müssen zuerst mehrere Fragen geklärt werden. Diese können dann ein OK oder eben ein KO Kriterium darstellen. Einige wichtige Punkte sind: Ein einziges Teil oder eine Teilefamilie Stückzahl / Jahresproduktion Wie oft soll eingerichtet respektive umgerüstet werden Technologie bekannt

17 17 THINK PARTS THINK TORNOS Themen Eine Übersicht Maschinentypen im Vergleich Punkte auf die Sie achten sollten Ein Teil soll gefertigt werden Drei Maschinentypen im Vergleich Erkenntnisse Schlussfolgerung

18 18 THINK PARTS THINK TORNOS Einspindler – Typ Gamma Tornos Gamma, 20mm mit 6 linearen und 2 C Achsen 2 simultan arbeitende Werkzeugträger Investition Euro 130‘000 Zykluszeit 136 Sekunden

19 19 THINK PARTS THINK TORNOS Einspindler – Typ DECO 20a Tornos DECO 20a, 20mm mit 10 linearen und 2 C Achsen 4 simultan arbeitende Werkzeugträger Investition Euro 250‘000 Zykluszeit 107 Sekunden

20 20 THINK PARTS THINK TORNOS Mehrspindler – Typ MultiAlpha 8x20 Tornos MultiAlpha 8x20, 20mm, 8 Spindeln 15 simultan arbeitende Werkzeugträger Investition Euro 1‘050‘000 Zykluszeit 25 Sekunden

21 21 THINK PARTS THINK TORNOS Vergleich Gamma 20/6BDeco 20a MultiAlpha 8x20 InvestitionEuro130'000250'0001'050'000 ProduktionszeitSekunden StundensatzEuro/Stunde Umrüstzeitin Stunden Investitionssumme und Produktivität können gegenübergestellt werden !

22 22 THINK PARTS THINK TORNOS Stundensatz Ein weiteres, wichtiges Element ist der Stundensatz für jede Maschine. Diese Zahlen unterscheiden sich von Firma zu Firma. Angelehnt an unsere Erfahrungen nehmen wir die folgenden Werte an: Gamma 20/6B mit 24 Euro pro Stunde Deco 20a mit 28 Euro pro Stunde MultiAlpha 8x20 mit 100 Euro pro Stunde

23 23 THINK PARTS THINK TORNOS Vergleich Gamma 20/6BDeco 20a MultiAlpha 8x20 InvestitionEuro130'000250'0001'050'000 ProduktionszeitSekunden StundensatzEuro/Stunde Umrüstzeitin Stunden Zur investitionssumme und Produktivität können jetzt die Stundensätze ergänzt werden !

24 24 THINK PARTS THINK TORNOS Vergleich Gamma 20/6BDeco 20a MultiAlpha 8x20 InvestitionEuro130'000250'0001'050'000 ProduktionszeitSekunden StundensatzEuro/Stunde Umrüstzeitin Stunden468 Die Tabelle wird mit den geschätzten Umrüstzeiten ergänzt !

25 25 THINK PARTS THINK TORNOS Vergleich - Grafik Um diese 3 Produkte und die ermittelten Daten aufzuzeigen, erstellen wir eine Grafik ! Horizontal: Anzahl Teile Vertikal: Kosten pro Teil Anzahl Teile Kosten pro Teil

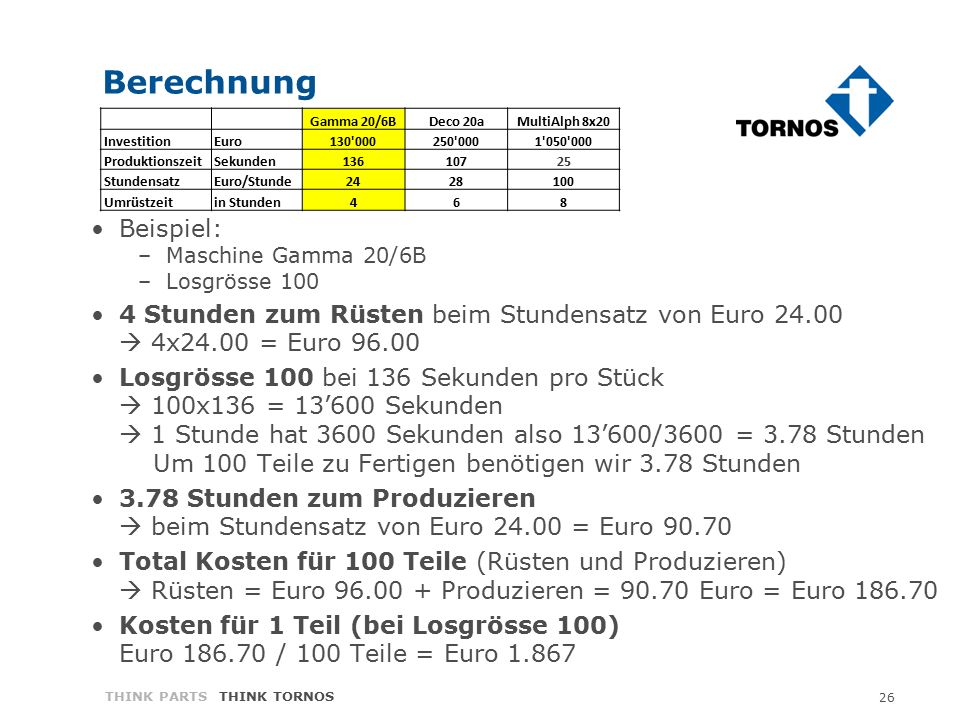

26 26 THINK PARTS THINK TORNOS Berechnung Beispiel: –Maschine Gamma 20/6B –Losgrösse Stunden zum Rüsten beim Stundensatz von Euro  4x24.00 = Euro Losgrösse 100 bei 136 Sekunden pro Stück  100x136 = 13’600 Sekunden  1 Stunde hat 3600 Sekunden also 13’600/3600 = 3.78 Stunden Um 100 Teile zu Fertigen benötigen wir 3.78 Stunden 3.78 Stunden zum Produzieren  beim Stundensatz von Euro = Euro Total Kosten für 100 Teile (Rüsten und Produzieren)  Rüsten = Euro Produzieren = Euro = Euro Kosten für 1 Teil (bei Losgrösse 100) Euro / 100 Teile = Euro Gamma 20/6BDeco 20aMultiAlph 8x20 Investition Euro130'000250'0001'050'000 Produktionszeit Sekunden Stundensatz Euro/Stunde Umrüstzeit in Stunden468

27 27 THINK PARTS THINK TORNOS Vergleich - Grafik

28 28 THINK PARTS THINK TORNOS Vergleich -Grafik Gamma 20/6BDeco 20aMultiAlph 8x20 Investition Euro130'000250'0001'050'000 Produktionszeit Sekunden Stundensatz Euro/Stunde Umrüstzeit in Stunden468 € Stück

29 29 THINK PARTS THINK TORNOS Vergleich -Grafik € / 4’587 Stück Gamma 20/6BDeco 20aMultiAlph 8x20 Investition Euro130'000250'0001'050'000 Produktionszeit Sekunden Stundensatz Euro/Stunde Umrüstzeit in Stunden468

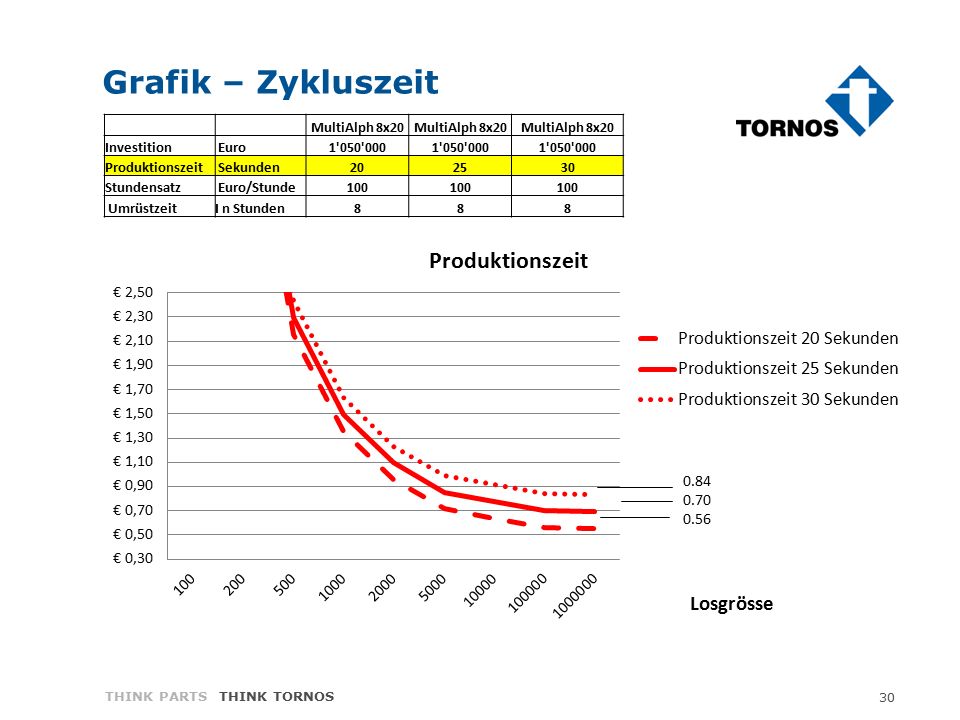

30 30 THINK PARTS THINK TORNOS Grafik – Zykluszeit MultiAlph 8x20 Investition Euro1'050'000 Produktionszeit Sekunden Stundensatz Euro/Stunde100 UmrüstzeitI n Stunden888

31 31 THINK PARTS THINK TORNOS Themen Eine Übersicht Maschinentypen im Vergleich Punkte auf die Sie achten sollten Ein Teil soll gefertigt werden Drei Maschinentypen im Vergleich Erkenntnisse Schlussfolgerung

32 32 THINK PARTS THINK TORNOS Erkenntnisse Feststellung 1: Obwohl die Gamma 20/6B wesentlich günstiger in der Anschaffung ist, stellt sich bei den verschiedenen Losgrößen nur ein unwesentlicher Unterschied dar.  Deshalb muss unbedingt vor der Anschaffung abgeklärt werden, ob noch andere Teile gefertigt werden sollten, die höherwertige Anforderungen stellen. Feststellung 2: Ab Losgrößen von knapp 5‘000 Teilen und mehr wird der Mehrspindler schnell zu einer attraktiven Alternative. Ab Losgrößen von 50‘000 Teilen ist dieser dann klar günstiger.

33 33 THINK PARTS THINK TORNOS Erkenntnisse Feststellung 3: Zykluszeit ist ein Schlüsselfaktor ! Langfristig überwiegt dieser klar die Wichtigkeit der Investition Beim Mehrspindler ist dies besonders krass Bei einer Zykluszeit von 30 Sekunden betragt der Stückpreis Euro Bei 25 Sekunden noch Euro 0.70 und bei 20 Sekunden gerade noch Euro von 25 auf 20 Sekunden heisst auch – 20% Teilekosten  Technologieunterstützung vom Lieferanten ist ein wesentlicher Faktor zum Erfolg

34 34 THINK PARTS THINK TORNOS Einspindler VORTEILE Gestaffelte Investition möglich Produktionssicherheit (falls eine Maschine ausfällt) Verschiedene Teilefamilien gleichzeitig fertigen NACHTEILE Platzbedarf Unterschiedliche Qualität Mehrkosten bei Peripherie & Handling

35 35 THINK PARTS THINK TORNOS Mehrspindler VORTEILE Geringere Stückkosten – Konkurrenzfähiger Kurze Reaktionszeiten Konstante Qualität Geringere Logistikkosten Weniger Platzbedarf NACHTEILE Hohe Investition für 1 Maschine Neue Technologie & Schulung erforderlich Höheres Produktionsrisiko

36 36 THINK PARTS THINK TORNOS Themen Eine Übersicht Maschinentypen im Vergleich Punkte auf die Sie achten sollten Ein Teil soll gefertigt werden Drei Maschinentypen im Vergleich Erkenntnisse Schlußfolgerung

37 37 THINK PARTS THINK TORNOS Schlußfolgerung Wichtig ! Alle Punkte im Voraus abzuklären Ein MUSS ! Eine Analyse & Gegenüberstellung zu machen Investition ist nicht alleiniger Entscheidungsfaktor Bei Mehrspindler ist die Zykluszeit der Schlüsselfaktor Kompetenz und Know how des Lieferanten und vor allem Technologieunterstütung spielen die Schlüsselrolle

38 THINK PARTS THINK TORNOS 38 Vielen Dank für Ihre Aufmerksamkeit
