Steigung und lineare Funktionen
1. Der Begriff der Steigung In England werden Steigungen und Gefälle von Strassen als Verhältnisse angegeben.
2
Steigung einer Rampe, einer Strasse, einer Bahn...
Bestimmen Sie die Steigung der Rampe und der beiden Seilbahnen.
3
Steigung; Steigungsdreiecke
m = 2/10 = 1/5 m = 550 / 2200 = 1/4 - m = 500 / 1000 = 1 / 2 m = -500 / 1000 = -1 / 2
4
Positive und negative Steigung
Bergfahrt n.r. = „nach rechts“, n.o. = „nach oben“, n.u. = „nach unten“ Talfahrt Nehmen Sie ein allfälliges Minuszeichen in den Zähler
5
Definition der Steigung
Nehmen Sie ein allfälliges Minuszeichen in den Zähler!
6
Steigungsdreiecke in Anwendungen
Schiefe Ebene mit Steigung (4/10) = 0.4 = 40%: gebogen als Serpentinenstrasse aufgewickelt als Schraubenlinie sich selbst durchdringend als Kehrtunnel
7
Die Steigung von Geradenstücken bestimmen
8

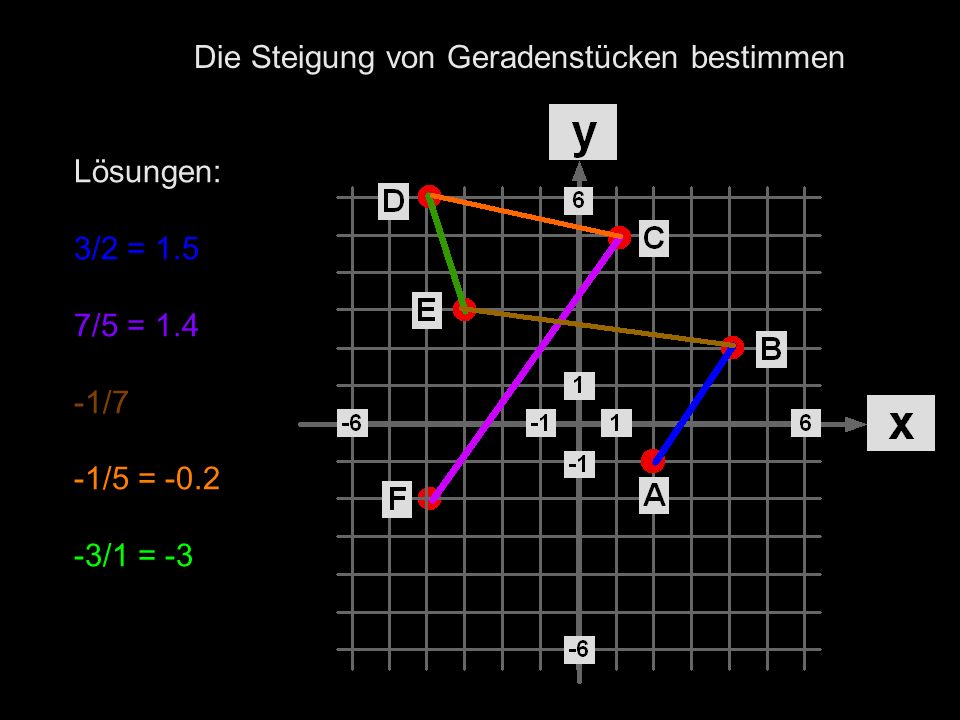

Die Steigung von Geradenstücken bestimmen
Lösungen: 3/2 = 1.5 7/5 = 1.4 -1/7 -1/5 = -0.2 -3/1 = -3
9
2. Punkte im kartesischen Koordinatensystem
Bestimmen Sie die Koordinaten der Punkte A bis F
10
2. Punkte im kartesischen Koordinatensystem
Lösungen: A(2 | -1) B(4 | 2) C(1 | 5) D(-4 | 6) E(-3 | 3) F(-4 | -2)
11
3. Gesetzmässigkeiten zwischen x- und y-Koordinate
Welche Gesetzmässigkeit besteht zwischen der x- und der y-Koordinate bei folgenden Punkten? (3 | 7), (-2 | -3), (0 | 1), (-4 | -7), (1 | 3), (-1 | -1) b) Tragen Sie diese Punkte in ein Koordinatensystem ein.
12
(3 | 7), (-2 | -3), (0 | 1), (-4 | -7), (1 | 3), (-1 | -1)
(3 | 7), (-2 | -3), (0 | 1), (-4 | -7), (1 | 3), (-1 | -1) Gesetz: y = 2x + 1 Das Funktions- gesetz y = 2x + 1 ist gewisser- massen der „Member-Code“ für die Mitglied- schaft eines Punktes P(x | y) bei der rosa gezeichneten Geraden g. Alle Punkte, welche die Gesetzes-Gleichung erfüllen, liegen auf der Geraden g. Alle Punkte, welche die Gesetzes-Gleichung nicht erfüllen, liegen nicht auf g.
13
(3 | 7), (-2 | -3), (0 | 1), (-4 | -7), (5 | 11), (-1 | -1)
Gesetz: y = 2x Steigung 2, y-Achsenabschnitt 1.
14
4. Funktionen: Funktionsgleichung, Wertetabelle, Graph einer Funktion
Eine Funktion f: y = f(x) ordnet jedem x-Wert genau einen y-Wert zu. y = f(x) ist die Funktionsgleichung, d.h. das „Gesetz“, das zwischen x- und y-Koordinate gelten soll. Beispiel: Funktionsgleichung: Erstellen Sie eine Wertetabelle: x | y | Zeichnen Sie obige Punkte in ein Koordinatensystem ein. Verbinden Sie die gezeichneten Punkte zum Graphen der Funktion f. Wie sieht dieser Graph aus?
15
---------------------------------------------------------------
x | y | Der Graph stellt einen Halbkreis dar. Bemerkung: Als x-Werte kommen hier nur Werte zwischen -4 und +4 in Frage. Man sagt, die Funktion habe den Definitions- bereich [-4; 4]. Die y-Werte bewegen sich nur zwischen 0 und 4. Man sagt, die Funktion habe den Wertebereich [0; 4].
16
5. Lineare Funktionen: y = m x + q oder y = a x + b
Zeichnen Sie die Graphen folgender linearer Funktionen: Hinweis zu den letzten beiden Aufgaben:
17
Lösungen
18
Erkenntnisse: y = m x + q m = Steigungszahl q = y-Achsenabschnitt = y-Koordinate des Schnittpunkts des Graphen mit der y-Achse.
19
Wie zeichnen wir lineare Funktionen aus der gegebenen
Funktionsgleichung, ohne eine Wertetabelle erstellen zu müssen? Beispiel: 3. Schritt: Steigungsdreieck zeichnen: 5 nach rechts, 2 nach unten. Gerade g fertig zeichnen. 1. Schritt: Steigungszahl als Bruch notieren: 2. Schritt: Start beim Schnittpunkt mit der y-Achse, d.h. bei Q(0 | 5):
20

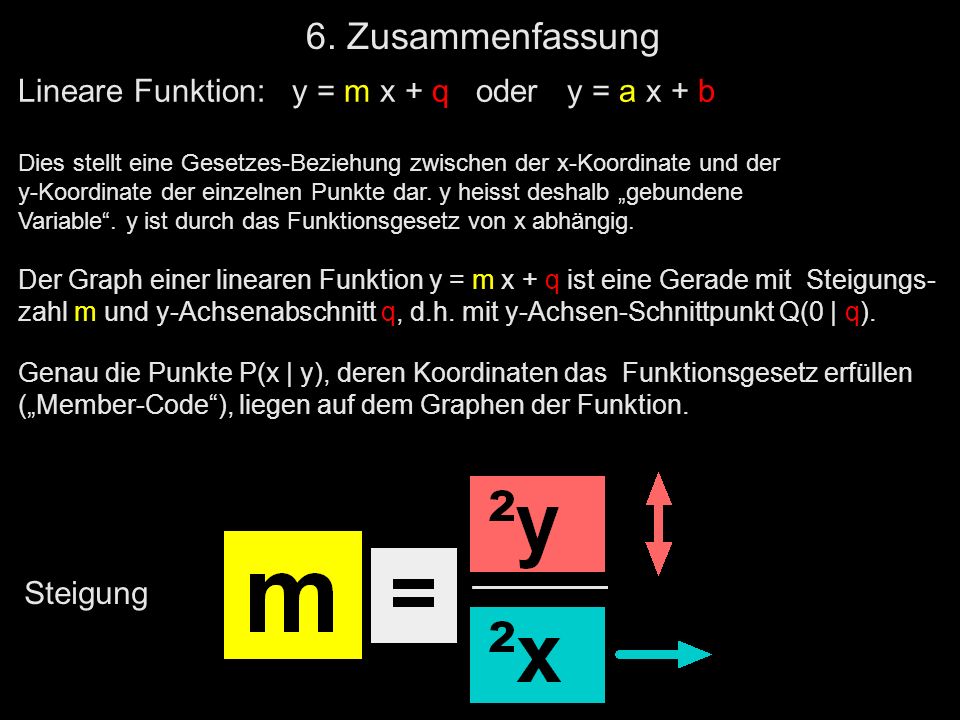

_____ 6. Zusammenfassung
Lineare Funktion: y = m x + q oder y = a x + b Dies stellt eine Gesetzes-Beziehung zwischen der x-Koordinate und der y-Koordinate der einzelnen Punkte dar. y heisst deshalb „gebundene Variable“. y ist durch das Funktionsgesetz von x abhängig. Der Graph einer linearen Funktion y = m x + q ist eine Gerade mit Steigungs- zahl m und y-Achsenabschnitt q, d.h. mit y-Achsen-Schnittpunkt Q(0 | q). Genau die Punkte P(x | y), deren Koordinaten das Funktionsgesetz erfüllen („Member-Code“), liegen auf dem Graphen der Funktion. _____ Steigung
