Produktüberblick MKT-CODE-P-001E. Einführung Einkanaliger Codec für mehr Flexibilität in analogen und IP-CCTV-Netzwerken unter NetVu Connected Integration.

Präsentation zum Thema: "Produktüberblick MKT-CODE-P-001E. Einführung Einkanaliger Codec für mehr Flexibilität in analogen und IP-CCTV-Netzwerken unter NetVu Connected Integration."—  Präsentation transkript:

1 Produktüberblick MKT-CODE-P-001E

2 Einführung Einkanaliger Codec für mehr Flexibilität in analogen und IP-CCTV-Netzwerken unter NetVu Connected Integration von neuen oder vorhandenen analogen Kameras und/oder Monitoren in IP-CCTV- Netzwerke Aufzeichnung der vom Codec übertragenen Bilder auf einem beliebigen angeschlossenen NetVu Connected-DVR oder -Videoserver Organische Erweiterung von CCTV-Systemen sowie Migration zu IP-Netzwerken, ohne dass vorhandene Netzwerkkomponenten wie z. B. Kameras ausgetauscht werden müssen AnalyticsCapable ermöglicht nach einem Software-Upgrade und dem Erwerb einer entsprechenden Lizenz die Verwendung des DV-IP Codec für Analysen wie ANPR (Kennzeichenerkennung), Object Left (Zurückgelassene Objekte) und Perimeter Protection (Perimeterschutz) Remote-Konfiguration des Geräts über einen angeschlossenen DVR machen Besuche vor Ort überflüssig

3 Leistungsmerkmale Simultane JPEG- und MPEG-4-Videostreams Streamingrate von bis zu 25 Bildern pro Sekunde (PAL) bzw. 30 Bildern pro Sekunde (NTSC) zum NetVu Connected-DVR QCIF-, CIF-, 2CIF- und 4CIF-Auflösungen –Der DV-IP Codec bietet bei 25 Bildern/Sek. (PAL) eine 4CIF-Auflösung. 3 Alarmeingänge* Ausgang für Composite-Farbmonitore (Vollbild- und Vierfachmodus) Ausgang für VGA-Monitore* 1 Audio In/Out für bidirektionale Kommunikation* AnalyticsCapable Unterstützung serieller Telemetrie für PTZ-Kameras Integrierte Weboberfläche für Remote-Konfiguration Voll kompatibel mit NetVu ObserVer MultiMode: Unterstützung von Aufnahmeprofilen* SDK für projektspezifische Anpassungen * In künftigen Versionen verfügbar.

4 MultiMode-Aufzeichnung * Der DV-IP Codec bietet zwei MultiMode-Aufnahmeprofile, mit denen das Gerät über den angeschlossenen DVR so konfiguriert werden kann, dass Bilder optimal angezeigt und aufgenommen werden. MultiMode-Aufzeichnung ermöglicht: –Verschiedene Aufnahmeraten (Bilder/Sek. oder Bitrate), Komprimierungsalgorithmen (MPEG- 4 und JPEG) und Auflösungen (QCIF bis D1-Vollbildauflösung) je Kamera –Dynamisch einstellbare MPEG-4/JPEG-Komprimierung, ausgelöst durch Ereignisse oder VMD Diese Optionen ermöglichen flexiblere Aufnahmeszenarien sowie: Verlängerung der Aufnahmedauer (bei gleicher Speichergröße) Verbesserte Bildqualität und höhere Aufnahmeraten Keine Aufzeichnung bei geringem Aktivitätspotenzial und keine spezifischen Einstellungen für ereignisgesteuerte Aufzeichnung * In künftigen Versionen verfügbar.

5 AnalyticsCapable AnalyticsCapable-Produkte können um verschiedene Videoanalyselösungen von D-Tec erweitert werden, darunter Object Left (Zurückgelassene Objekte), Object Counting (Zählen von Objekten), Object Removed (Entfernte Objekte), ANPR (Kennzeichenerkennung) und Perimeter Protection (Perimeterschutz). Unsere Analysetechnologien wurden vom Entwicklungsteam der AD-Gruppe entworfen und lassen sich nahtlos mit den weltweit führenden NetVu Connected-DVRs integrieren – darunter DV-IP Codec, DV-IP RT und die SD-Modellreihe. Halten Sie einfach nach dem „AnalyticsCapable“-Logo auf kompatiblen Produkten Ausschau. Nahtlose Steuerung und Anzeige über eine einzige Plattform: NetVu ObserVer. Vorhandene Kameras können problemlos in die Analyselösung und gemäß den Kundenanforderungen in das bestehende CCTV-System integriert werden. Der DV-IP Codec wird so geliefert, dass die Analysetools problemlos unterstützt werden. Erforderlich sind lediglich ein Software-Upgrade sowie der Erwerb einer Lizenz für die gewünschte Lösung.

6 Vorteile Die Installation kann einfach den Kundenanforderungen gemäß erweitert werden. Flexible Konfiguration als Echtzeit-Encoder oder -Decoder ermöglicht es, den Codec so einzusetzen, wie man ihn gerade benötigt. Beträchtliche Kosteneinsparungen und Vermeidung von aufwändigen Ersatz- und Änderungsarbeiten. Simultane MPEG-4- und JPEG-Streams im Encoder-Modus. Umfassende Integration mit NetVu Connected-Produkten sorgt für ein einzigartiges Maß an Interoperabilität. Analyselösungen können auch mit bereits installierten Kameras verwendet werden. Nutzung bestehender IP-Netzwerke –Schneller Einsatz von Kameras –Kosten- und Zeiteinsparungen durch Verwendung der vorhandenen Verkabelung Upgrade-fähige Software für künftige Zusatzfunktionen Entspricht dem britischen Standard für Detektor-aktivierte und fernüberwachte CCTV-Systeme (BS8418)

7 Anwendungen Ideal für die Integration analoger Kameras in das IP-Netzwerk oder den Einsatz von Composite-Monitoren zur Anzeige von IP-Quellen. Ideal geeignet für Szenarien, in denen Remote-Anzeigen und die Steuerung von statischen und PTZ-Kameras notwendig ist. Geeignet für Anwendungen, bei denen eine Fernkonfiguration der Kamera erforderlich ist. Kann als Remote-Anzeigepunkt auf einem Composite-Monitor verwendet werden. –Live-Übertragung von Kameraaufnahmen –Aufzeichnung mit einem beliebigen DVR im IP-Netzwerk und Anzeige auf einem Monitor Einsetzbar als Encoder/Decoder in Szenarien mit mehreren Standorten wie z. B. –Krankenhäusern –Produktionsanlagen –Öffentlichen Gebäuden Audiohilfspunkte oder Lösungen mit Lautsprecheranlagen möglich Sorgt für problemlose Bereitstellung von Analysefunktionen in bereits bestehenden Installationen

8 Anwendungen Mikrofon (mit Vorverstärker) Einzelne statische oder analoge PTZ-Kameras können mit dem DV-IP Codec (im Encoder- Modus) verbunden werden, um Anzeigen über das IP-Netzwerk zu ermöglichen. Mit dem DV- IP Codec können auch analoge Kameras für Analysen verwendet werden. Audio In/Out* ermöglicht bidirektionale Kommunikation für Wechselsprech- bzw. Lautsprecheranlagen. Mit einer entsprechenden IP-Adresse kann der DV- IP-Encoder über einen beliebigen NetVu ObserVer-Client angezeigt werden, der über die entsprechende Berechtigung verfügt. Der DV-IP Encoder kann über einen NetVu Connected-DVR im IP-Netzwerk angezeigt und konfiguriert werden, wobei herkömmliche analoge Kameras weiter verwendet werden können. Der Encoder wird als eine der zur Verfügung stehenden Kameras behandelt, und sein IP-Stream wird aufgezeichnet. Bei Composite- Monitoren kann der DV-IP Codec verwendet werden, um beliebige Bilder aus dem Netz anzuzeigen.

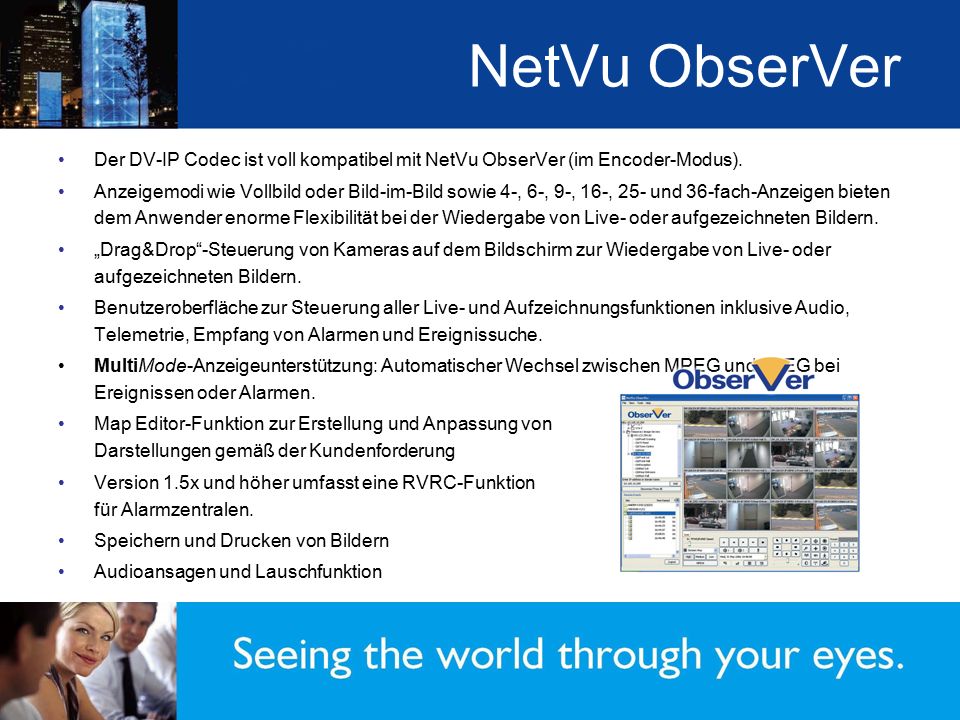

9 NetVu ObserVer Der DV-IP Codec ist voll kompatibel mit NetVu ObserVer (im Encoder-Modus). Anzeigemodi wie Vollbild oder Bild-im-Bild sowie 4-, 6-, 9-, 16-, 25- und 36-fach-Anzeigen bieten dem Anwender enorme Flexibilität bei der Wiedergabe von Live- oder aufgezeichneten Bildern. „Drag&Drop“-Steuerung von Kameras auf dem Bildschirm zur Wiedergabe von Live- oder aufgezeichneten Bildern. Benutzeroberfläche zur Steuerung aller Live- und Aufzeichnungsfunktionen inklusive Audio, Telemetrie, Empfang von Alarmen und Ereignissuche. MultiMode-Anzeigeunterstützung: Automatischer Wechsel zwischen MPEG und JPEG bei Ereignissen oder Alarmen. Map Editor-Funktion zur Erstellung und Anpassung von Darstellungen gemäß der Kundenforderung Version 1.5x und höher umfasst eine RVRC-Funktion für Alarmzentralen. Speichern und Drucken von Bildern Audioansagen und Lauschfunktion

10 Zusammenfassung Integration von neuen oder vorhandenen analogen Kameras und Composite-Monitoren in IP-CCTV-Netzwerke Organische Erweiterung des Systems entsprechend den Kundenanforderungen Nutzung vorhandener IP-Netzwerke ohne aufwändige Verkabelung spart Zeit und Geld Kosteneinsparungen und Vermeidung aufwändiger Ersatz- und Änderungsarbeiten durch Integration analoger Systeme in IP-Netzwerke Nutzung von Analyselösungen in CCTV-Systemen auch unter Einbeziehung analoger Kameras Ideal geeignet zur Bildanzeige, Steuerung und Konfiguration von statischen und PTZ-Kameras über ein Netzwerk
