1 Produktinformation GH-Serie 2013 1 www.grimme.com

2 Produktinformation GH-Serie 2013 2 www.grimme.com Grundlagen B.00 Basis B.10 Anhängung / Antrieb B.30 Furchenzieher / Lockerungszinken / Spuranzeiger B.50 Zubehör für fertigen Dammaufbau B.70 Bereifung, Fahrwerk B.90 Beleuchtung / Diverses Technische Daten 3 6 10 12 20 27 29 30 Inhalt

3 Produktinformation GH-Serie 2013 3 www.grimme.com Häufeldammformer 2- und 4-reihig Einzelreihenformer 2-, 4-, 6- und 8-reihig Häufeldammformer Öko Typen der Grimme Häufelgeräte

4 Produktinformation GH-Serie 2013 4 www.grimme.com Für den Dammaufbau steht nur eine der Reihenweite entsprechende Erdmenge zu Verfügung. Aus diesem Grund ist die Dammhöhe speziell bei bauchigen Dämmen begrenzt Die Schaubilder zeigen die Unterschiede Grundlagen Dammaufbau

5 Produktinformation GH-Serie 2013 5 www.grimme.com Grundlagen Dammaufbau - Frontgerät Frontgerät vor dem Schlepper  Verhindert, dass Erde, die für den Dammaufbau benötigt wird, in tiefere Schichten gedrückt wird.

6 Produktinformation GH-Serie 2013 6 www.grimme.com Reihenweiten von 75cm bis 91,4cm 2- und 4-reihig Doppeltragrahmen mit gefederten Häufelkörpern Geschlossenes Dammformblech ohne Seitenbleche und ohne Lockerungszinken Flexibel für alle Zinken- und Häufelkörperausführungen Grimme Häufelgerät (GH)

7 Produktinformation GH-Serie 2013 7 www.grimme.com 2-, 4-, 6- und 8-reihig Reihenweiten von 75cm bis 91,4cm Doppeltragrahmen, mit gefederten Häufelkörpern Dammformblech oben offen Ein höhenverstellbarer Lockerungszinken (Nr.3) pro Furche Großer Durchgang für bereits aufgelaufene Kartoffeln Grimme Einzelreihenformer (GH)

8 Produktinformation GH-Serie 2013 8 www.grimme.com Verstärkungsrohre für Tragrahmen (B.10.100) Nur für GH4-Häufelgerät Zu empfehlen bei schwerem Boden B.10 Verstärkung für Tragrahmen

9 Produktinformation GH-Serie 2013 9 www.grimme.com Hydraulisch klappbarer Tragrahmen (B.10.110) Transportbreite unter 3m Auch einseitig klappbar Abstellstütze (B.10.120) beim Abbauen im eingeklappten Zustand B.10 Anhängung für Einzelreihenformer

10 Produktinformation GH-Serie 2013 10 www.grimme.com Zinken Nr. … 32x10 Zinken Nr. … 45x12 Zinken Nr. … 70x12 Zinken Nr. … 150x10 B.30 Übersicht Lockerungszinken 1 1 2 2 3 3 4 4 1 1 2 2 3 3 4 4

11 Produktinformation GH-Serie 2013 11 www.grimme.com 1x Lockerungszinken Nr. 2 und 2x Lockerungszinken Nr. 1 (B.30.040, B.30.076, B.30.125) Für Häufelgeräte und Einzelreihenformer, 2-, 4-reihig 3x Lockerungszinken Nr. 2 (B.30.050) Für Häufelgeräte 2-und 4-reihig B.30 Lockerungszinken

12 Produktinformation GH-Serie 2013 12 www.grimme.com 1x Lockerungszinken Nr. 3 (B.30.060) Für Häufelgeräte 2-, 4-reihig 1x Lockerungszinken Nr. 3 und 2x Lockerungszinken Nr. 2 (B.30.070, B.30.071) Für Häufelgeräte, 2-, 4-reihig B.30 Lockerungszinken

13 Produktinformation GH-Serie 2013 13 www.grimme.com 1x Lockerungszinken Nr. 4 (B.30.080, B.30.110) Für Häufelgeräte 2-, 4-reihig Für Einzelreihenformer 2- bis 8-reihig, ersetzt Zinken Nr. 3 1x Lockerungszinken Nr. 4 und 2x Lockerungszinken Nr. 2 (B.30.085) Für Häufelgeräte 2-, 4-reihig B.30 Lockerungszinken

14 Produktinformation GH-Serie 2013 14 www.grimme.com 1x Lockerungszinken Nr. 2 und 4x Lockerungszinken Nr. 1 (B.30.090) Für Häufelgeräte 2-, 4-reihig Nur möglich bei Reihenweite 90cm Starrer Lockerungszinken (B.30.095) Möglich für alle 2-, 4-reihigen Typen der GH-Serie Ersetzt Zinken Nr. 3 B.30 Lockerungszinken

15 Produktinformation GH-Serie 2013 15 www.grimme.com 2 zusätzliche Zinken Nr. 1 (B.30.122) Für 2- bis 8-reihige Einzelreihenformer B.30 Lockerungszinken 2 zusätzliche Zinken Nr. 2 (B.30.120) Für 2- bis 8-reihige Einzelreihenformer

16 Produktinformation GH-Serie 2013 16 www.grimme.com Seitenbleche (B.30.100) Möglich für alle Typen Verhindert, dass für den Dammaufbau wichtige Erde seitlich verloren geht B.30 Seitenblech

17 Produktinformation GH-Serie 2013 17 www.grimme.com Starre Häufelkörper (B30.140) Auswählbar Gefederter Häufelkörper Standardausrüstung Häufelkörper optional mit Schar (B.30.160) Nur für leichte Böden geeignet B.30 Häufelkörper

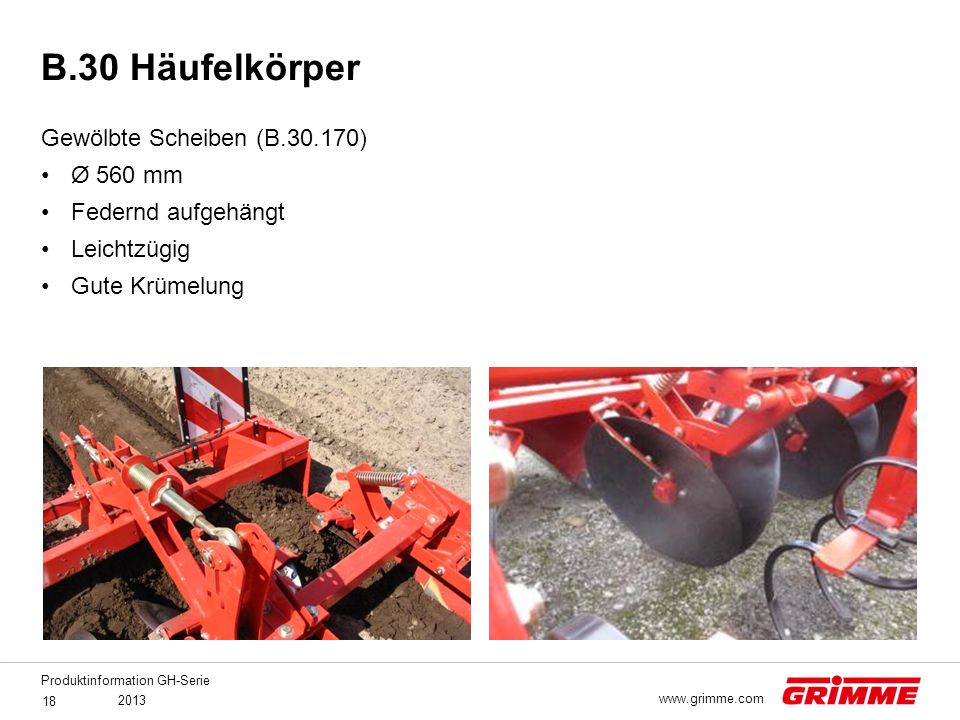

18 Produktinformation GH-Serie 2013 18 www.grimme.com Gewölbte Scheiben (B.30.170) Ø 560 mm Federnd aufgehängt Leichtzügig Gute Krümelung B.30 Häufelkörper

19 Produktinformation GH-Serie 2013 19 www.grimme.com Spuranzeiger mit Schar (B.30.200) mit Scheibe (B.30.430) hydraulisch (B.30.440) Wechselschalter für Spuranzeiger (B.30.450) Nur für GH4 B.30 Spuranzeiger für Häufelgerät

20 Produktinformation GH-Serie 2013 20 www.grimme.com Dammformblech oben offen mit bauchiger Dammform (B.50.060) Mit herausnehmbaren Blechen, um auch bei größeren Beständen noch fahren zu können Große Deckel bieten viel Freiraum für die Kartoffelbestände Former (auswählbar) Für bauchige Dämme Für Dammformblech geschlossen oder oben offen B.50 Dammformblech für Häufelgeräte

21 Produktinformation GH-Serie 2013 21 www.grimme.com Dammformblech oben offen mit bauchiger Dammform (B.50.060)  VA-Former (B.50.090)  Speedbleche für bauchige Dämme (B.50.100)  PE-Firstplatte (B.50.110) B.50 Dammformblech oben offen

22 Produktinformation GH-Serie 2013 22 www.grimme.com Dammformblech geschlossen mit bauchiger Dammform  VA-Former (B.50.290)  Speedbleche für bauchige Dämme (B.50.300)  PE-Firstplatte (B.50.310)  Former für trapezförmige Dämme inkl. Speedblech (B.50.280)  Dammformblech XL (B.50.075) Verschweißte Former mit anschließenden VA-Speedblechen für einen größeren Dammumfang PE-Auskleidung für Speedblech am Dammformblech XL (B.50.080) (Nur für Häufelgeräte verfügbar) B.50 Dammformblech geschlossen

23 Produktinformation GH-Serie 2013 23 www.grimme.com Lockerungszinken hinter dem Dammformblech (B.50.120) Federzinken auch für steinige Böden Die Lockerungszinken lockern die Zwischenräume zwischen den Dämmen Verstärkung für Dammformblech oben offen (B.50.160) bei steinigen Böden zu empfehlen B.50 Lockerungszinken hinter Dammformblech

24 Produktinformation GH-Serie 2013 24 www.grimme.com Räumer für die Fahrgassen (B.50.410) 4-reihig auf Reihe 1 und 4 6-reihig auf Reihe 2 und 5 8-reihig auf Reihe 3 und 6 Hydraulische Bedienung der Fahrgassenräumer (B.50.420) B.50 Fahrgassenräumer

25 Produktinformation GH-Serie 2013 25 www.grimme.com Anbaurahmen für Dyker (B.50.480) Dyker (B.50.490) Arbeitet passiv ohne Antrieb und komplizierte Technik Läuft frei zwischen den einzelnen Dämmen Durch das Eigengewicht einstehen kleine „Unebenheiten“, die ein Verlaufen des Regenwassers verhindern Geeignet gerade auf schweren Böden mit hohem Lös-Anteil Deutliche Verminderung der Erosion in hügeligem Gelände Durch größere Verweildauer kann das Regenwasser intensiver in den Damm einziehen Durch klappbare Ausführung wird das Eigengewicht weiter in Richtung des Schleppers verlagert und der Straßentransport ermöglicht B.50 Dyker

26 Produktinformation GH-Serie 2013 26 www.grimme.com Verbindungsteile um Einzelreihenformer geschlossen zu fahren (2- bis 8-reihig) (B.50.510, B.50.520, B.50.530, B.50.540) PE-Firstplatte für Einzelreihenformer (B.50.315) Gitterrolle anstatt Dammformblech (B.50.450) Zur besseren Wasserversorgung innerhalb der Dämme bei leichteren Böden B.50 Zubehör

27 Produktinformation GH-Serie 2013 27 www.grimme.com Führungsscheibe hinter GH, starr (B.70.310) Führt die Maschine stabil, auch am Hang Optional Hydraulische Steuerung für Führungsscheiben (B.70.350) Längsfahreinrichtung mit Beleuchtung (B.70.390) Ermöglicht Transportbreiten unter 3m B.70 Führungsscheiben

28 Produktinformation GH-Serie 2013 28 www.grimme.com Stützräder (B.70.110) Für eine stabile Höhenführung Können über ein Lochraster in der gewünschten Tiefe eingestellt werden Stütztäder mit Steg (B.70.120) B.70 Stützräder

29 Produktinformation GH-Serie 2013 29 www.grimme.com Warntafeln (B.90.010) Für Straßenfahrt erforderlich Beleuchtung einschließlich Warntafeln (B.90.020) Ermöglicht einen sicheren Straßentransport B.90 Beleuchtung

30 Produktinformation GH-Serie 2013 30 www.grimme.com Technische Daten Einzelreihenformer GH 2GH 4GH 6GH 6 klappbar GH8GH 8 klappbar Abmessungen (in Serienausstattung) * zusammengeklappt Länge[mm] 2500 Breite[mm]2268 327047706270 Höhe[mm]1500 Breite*[mm]- 2900- Höhe*[mm]- 3200-3950 Gewichte Leergewicht[kg]5509501300175015301950 Anhängung Dreipunktanhängung Kat. 2 / 3 Bodenbearbeitung Reihenzahl[Stück] 246688 Reihenweite[cm] 75 - 90 Anforderungen an den Traktor Leistungsbedarf [kW]40506580 Schlepperhydraulik * mindest Anforderung benötigte Steuerventile Anzahl EW- DW1
