1 Resistor- Sort- System Projekt 2005/2006 4.HNB

2 Übersicht Die Idee Die Idee Vorbereitungen/Planung Vorbereitungen/Planung Testversuche mit Mikroprozessor(8051) Testversuche mit Mikroprozessor(8051) Kombination der Komponenten Kombination der Komponenten Vom Prototyp zum fertigen Gerät Vom Prototyp zum fertigen Gerät In Planung: Erweiterung mit Sortierroboter In Planung: Erweiterung mit Sortierroboter

3 Die Idee Widerstand messen und einsortieren Widerstand messen und einsortieren Messung über Mikroprozessor Messung über Mikroprozessor Verbindung zum PC über USB Verbindung zum PC über USB Delphi- Oberfläche Delphi- Oberfläche Einsortieren mittels Roboter auf Koordinatentisch Einsortieren mittels Roboter auf Koordinatentisch

4 Vorbereitung/Planung Ausführliche Planung der einzelnen Schritte Ausführliche Planung der einzelnen Schritte Verteilung der Aufgabenbereiche Verteilung der Aufgabenbereiche Planung des Materialverbrauches Planung des Materialverbrauches

5 Testversuche mit Mikroprozessor Schreiben und Testen einfacher Teilprogramme: Schreiben und Testen einfacher Teilprogramme: Verzögerungszeiten Verzögerungszeiten Widerstandsmessung (Aufbau von Testplatinen) Widerstandsmessung (Aufbau von Testplatinen)

6

7 Kombination der Komponenten Assemblerprogrammierung mit Mikroprozessorkit (Testplatinen Widerstand) Assemblerprogrammierung mit Mikroprozessorkit (Testplatinen Widerstand) Anzeigemodul Anzeigemodul Graphische Anzeige am PC (Delphi) Graphische Anzeige am PC (Delphi) Hardware (Prototyp, Versorgung, etc.) Hardware (Prototyp, Versorgung, etc.)

8

9 Entwurf Versuchsaufbau Prototyp fertiges Gerät Messprinzip erfassen Messprinzip erfassen Versuchsmessungen mit Kit Versuchsmessungen mit Kit Ansteuern des Displays Ansteuern des Displays Versorgung über USB Versorgung über USB Assembler- Programm fertig gestellt Assembler- Programm fertig gestellt Graphische Oberfläche in Delphi programmiert Graphische Oberfläche in Delphi programmiert Gehäuse entworfen Gehäuse entworfen

10

11 Delphi- Oberfläche Gibt den Normwert auf dem PC- Bildschirm aus. Gibt den Normwert auf dem PC- Bildschirm aus.

12 In Planung: Erweiterung mit Sortierroboter mikroprozessorgesteuerter Koordinatentisch mit Schrittmotor für automatisierte Einordnung der Widerstände mikroprozessorgesteuerter Koordinatentisch mit Schrittmotor für automatisierte Einordnung der Widerstände

13

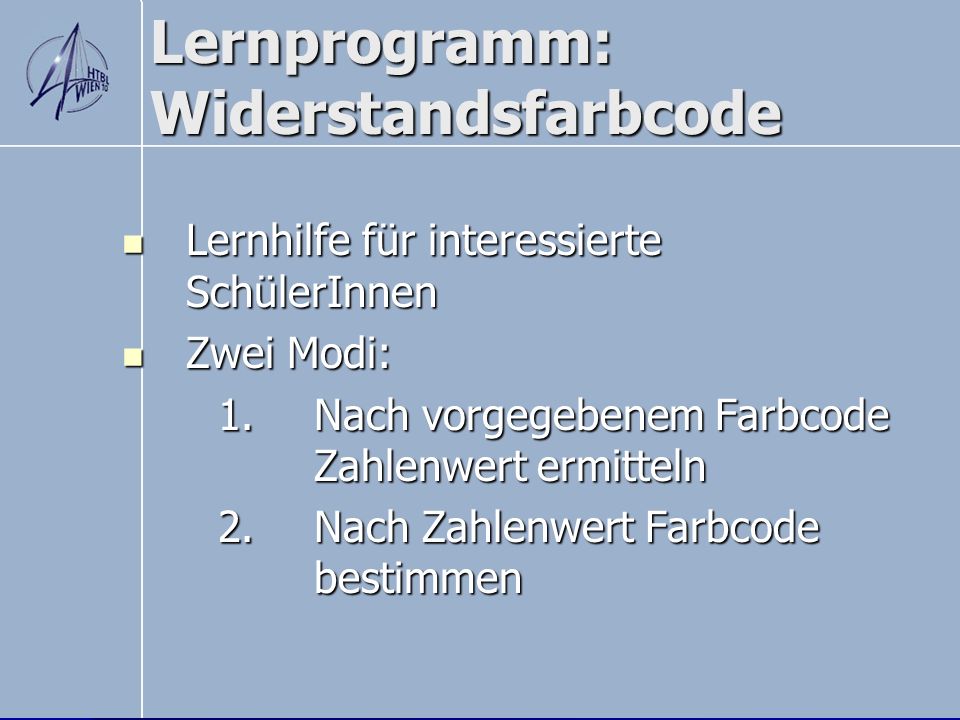

14 Lernprogramm: Widerstandsfarbcode Lernhilfe für interessierte SchülerInnen Lernhilfe für interessierte SchülerInnen Zwei Modi: Zwei Modi: 1.Nach vorgegebenem Farbcode Zahlenwert ermitteln 2.Nach Zahlenwert Farbcode bestimmen
