3 Technik: Punktion parallel zum Schallkopf, mit Navi In dieser Technik sehen Sie die Nadel als weiße Linie im Ultraschallbild, wenn diese von einer Bildseite.

Präsentation zum Thema: "3 Technik: Punktion parallel zum Schallkopf, mit Navi In dieser Technik sehen Sie die Nadel als weiße Linie im Ultraschallbild, wenn diese von einer Bildseite."—  Präsentation transkript:

1 3 Technik: Punktion parallel zum Schallkopf, mit Navi In dieser Technik sehen Sie die Nadel als weiße Linie im Ultraschallbild, wenn diese von einer Bildseite eingestochen wird. Der Indikator an der linken oberen Ecke des 2D-Ultraschallbilds zeigt die Postion der Nadel zum Ultraschallebene. Bewegen Sie die Nadel langsam hin und her, bis der Indikator senkrecht zwischen den grünen Punkten steht und grün wird. Die Schwierigkeit besteht darin, die Nadel in der dünnen Schallebene unter der Längsrichtung des Schallkopfs zu führen, so dass die ganze Nadel sichtbar ist.

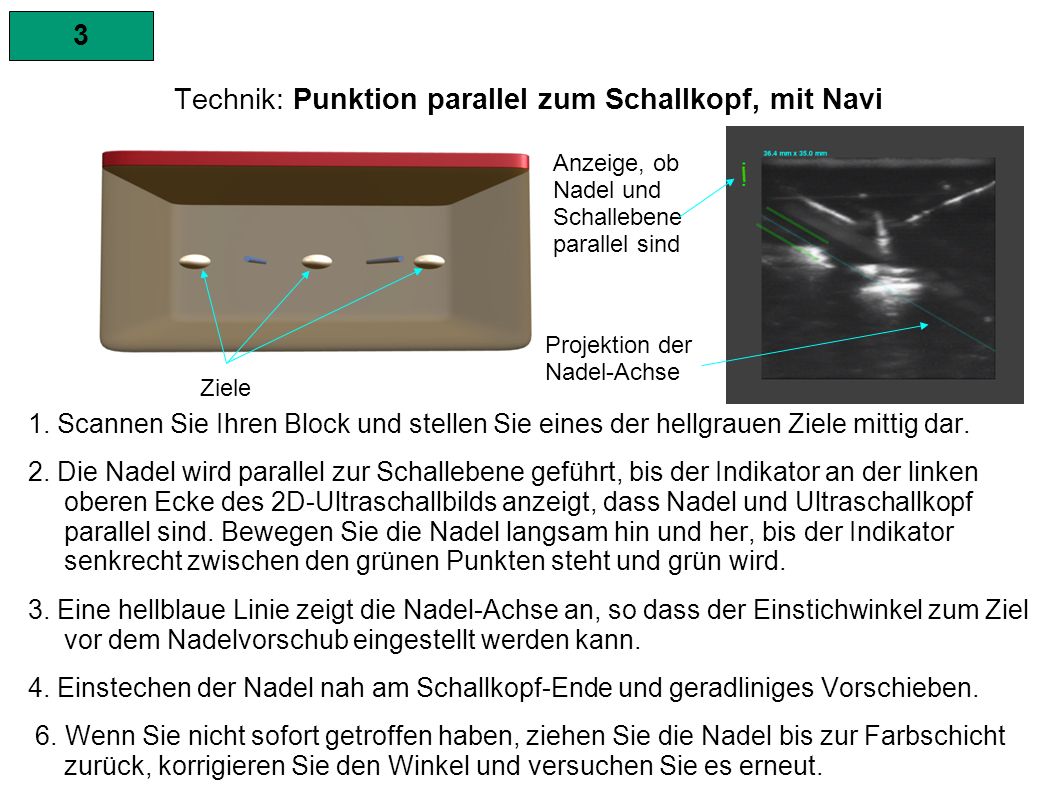

2 3 Technik: Punktion parallel zum Schallkopf, mit Navi 1. Scannen Sie Ihren Block und stellen Sie eines der hellgrauen Ziele mittig dar. 2. Die Nadel wird parallel zur Schallebene geführt, bis der Indikator an der linken oberen Ecke des 2D-Ultraschallbilds anzeigt, dass Nadel und Ultraschallkopf parallel sind. Bewegen Sie die Nadel langsam hin und her, bis der Indikator senkrecht zwischen den grünen Punkten steht und grün wird. 3. Eine hellblaue Linie zeigt die Nadel-Achse an, so dass der Einstichwinkel zum Ziel vor dem Nadelvorschub eingestellt werden kann. 4. Einstechen der Nadel nah am Schallkopf-Ende und geradliniges Vorschieben. 6. Wenn Sie nicht sofort getroffen haben, ziehen Sie die Nadel bis zur Farbschicht zurück, korrigieren Sie den Winkel und versuchen Sie es erneut. Ziele Projektion der Nadel-Achse Anzeige, ob Nadel und Schallebene parallel sind

3 3 Technik: Punktion parallel zum Schallkopf, mit Navi HINWEISE: Wenn die Nadel aus dem Ultraschallbild verschwindet, den Schallkopf langsam parallel nach links oder rechts verschieben oder leicht rotierend bewegen, bis die Nadel wieder ganz dargestellt wird. Der Indikator an der linken oberne Ecke des 2D-Ultraschallbildes kann Ihnen dabei helfen. Die korrekte Lage der Nadelspitze im Ziel können Sie durch leichtes Wackeln manchmal besser sehen. Wenn Sie sicher im Ziel sind, tippen Sie den Kolben an und sagen "Punktion". Erst dann die Nadel herausziehen und zum nächsten Ziel gehen. Hinweis: bitte immer alle drei Ziele hintereinander von einer Seite her scannen und punktieren. Nach Abschluß der drei Ziele können Sie wieder von vorne beginnen, bis die 5 Minuten abgelaufen sind.

4 3 Technik: Punktion parallel zum Schallkopf, mit Navi Arbeiten Sie ruhig und sicher. Die korrekte Punktion der Ziele ist wichtiger als Geschwindigkeit! Video_IP_mit_guide

5 3 Technik: Punktion parallel zum Schallkopf, mit Navi 1.Stellen Sie das Ziel in der Mitte des Schallkopfes dar. 2.Stützen Sie die schallkopfführende Hand ab. 3.Stechen Sie parallel zur Schallebene ein, nachdem Sie mit Hilfe des Indikators Nadel und Schallebene parallel aufeinander ausgerichtet haben. 4.Wenn Sie das Ziel nicht sofort treffen, halten Sie den Schallkopf ruhig, ziehen Sie die Nadel zurück und korrigieren Sie nur den Winkel der Nadel mit Hilfe der projezierten Nadel-Achse. Dann stechen Sie noch einmal. 5.Bestätigen der Punktion durch Ansage und Antippen des Nadelkolbens. 6.Wechsel zum nächsten Ziel.
