1 Induktivität einer Spule

2 Inhalt Verstärkung des magnetischen Flusses durch Addition von Magnetfeldern mehrer Leiter Das Magnetfeld einer Spule Selbst-Induktion an einer Windung einer Spule mit N Windungen Selbst-Induktion an einer Spule mit N Windungen Die Induktivität einer Spule

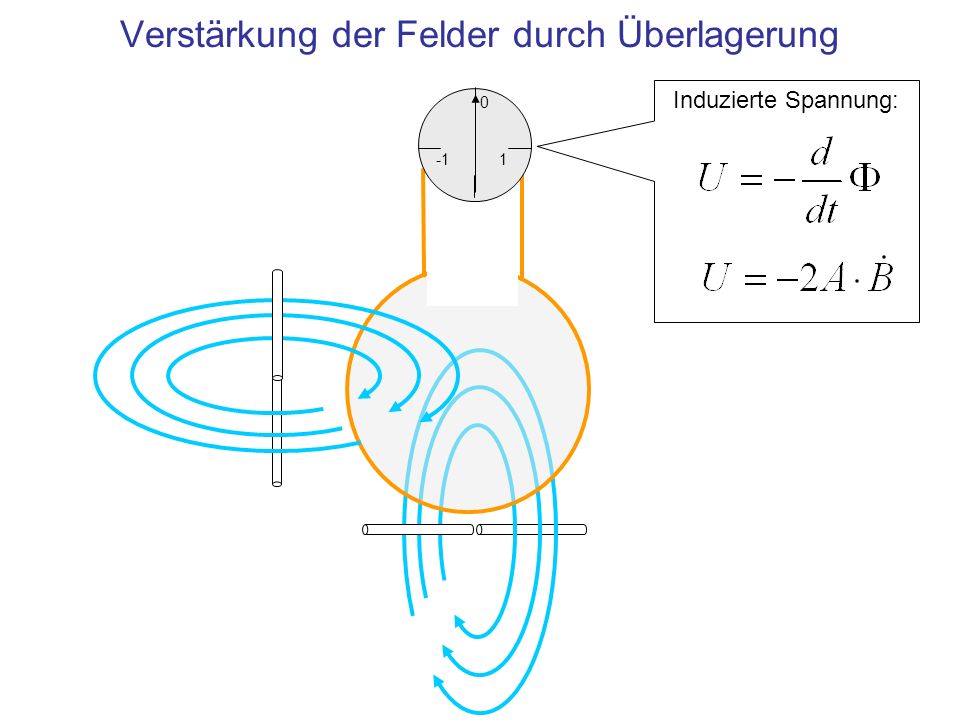

3 1 0 Induzierte Spannung: Verstärkung der Felder durch Überlagerung

4 1 T m Ampèresches Durchflutungsgesetz 1 T m Integrationsfläche wird von n Stromquellen durchflutet Das Magnetfeld in einer langen Spule

5 1 T Magnetfeld im Innern der Spule 1/mWindungszahl pro Meter Magnetfeld einer langen Spule Windungszahl

6 Selbst-Induktion an einer Windung einer Spule mit n Windungen 1 V An einer Windung einer Spule induzierte Spannung 1 Vs Magnetischer Fluss durch eine Windung 1 0

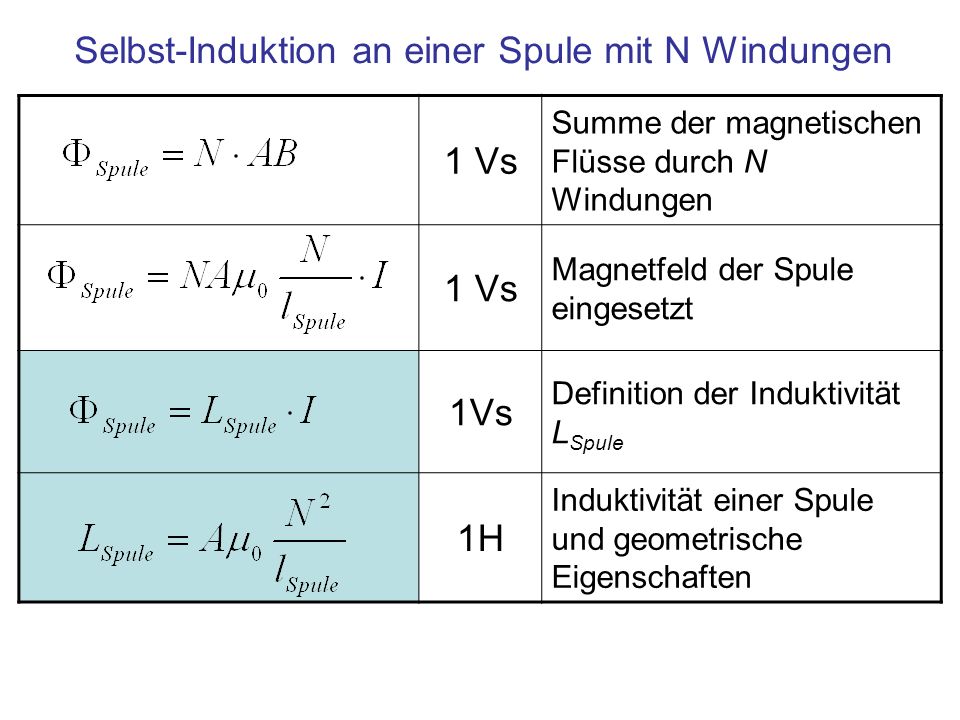

7 Selbst-Induktion an einer Spule mit N Windungen 1 Vs Summe der magnetischen Flüsse durch N Windungen 1 Vs Magnetfeld der Spule eingesetzt 1Vs Definition der Induktivität L Spule 1H Induktivität einer Spule und geometrische Eigenschaften

8 1 V An den Enden der Spule induzierte Spannung Es gilt die Lenzsche Regel! Selbst-Induktion an der Spule mit N Windungen 1 0

9 Zusammenfassung Die Induktivität L Spule, Einheit 1 Henry, einer langen Spule ist –proportional zum Quadrat der Windungszahl N 2 –proportional zur Fläche A –umgekehrt proportional zur Länge L der Spule –L Spule =μ o A N 2 /L Die an der Spule durch Selbstinduktion erscheinende Spannung istU=-L Spule ·dI/dt

10 1 V An den Enden der Spule induzierte Spannung Es gilt die Lenzsche Regel! finis 1 0
