1 Praktische Optimierung (Vorlesung) Prof. Dr. Günter Rudolph Fakultät für Informatik Lehrstuhl für Algorithm Engineering Wintersemester 2007/08

2 Rudolph: PO (WS 2007/08) Künstliche neuronale Netze2 Metamodellierung Inhalt Multilayer-Perceptron (MLP) Radiale Basisfunktionsnetze (RBF) Kriging Neuronale Netze

3 Rudolph: PO (WS 2007/08) Künstliche neuronale Netze3 Künstliche neuronale Netze Biologisches Vorbild Neuronen - Information aufnehmen (D) - Information verarbeiten (Z) - Information weiterleiten (A / S) Mensch: Neuronen Strom im mV-Bereich 120 m / s Zellkörper (Z) Dendrit (D) Kern Axon (A) Synapse (S)

4 Rudolph: PO (WS 2007/08) Künstliche neuronale Netze4 Künstliche neuronale Netze Abstraktion Zellkern / Zellkörper … Dendriten Axon Synapse Signal- Eingabe Signal- Verarbeitung Signal- Ausgabe

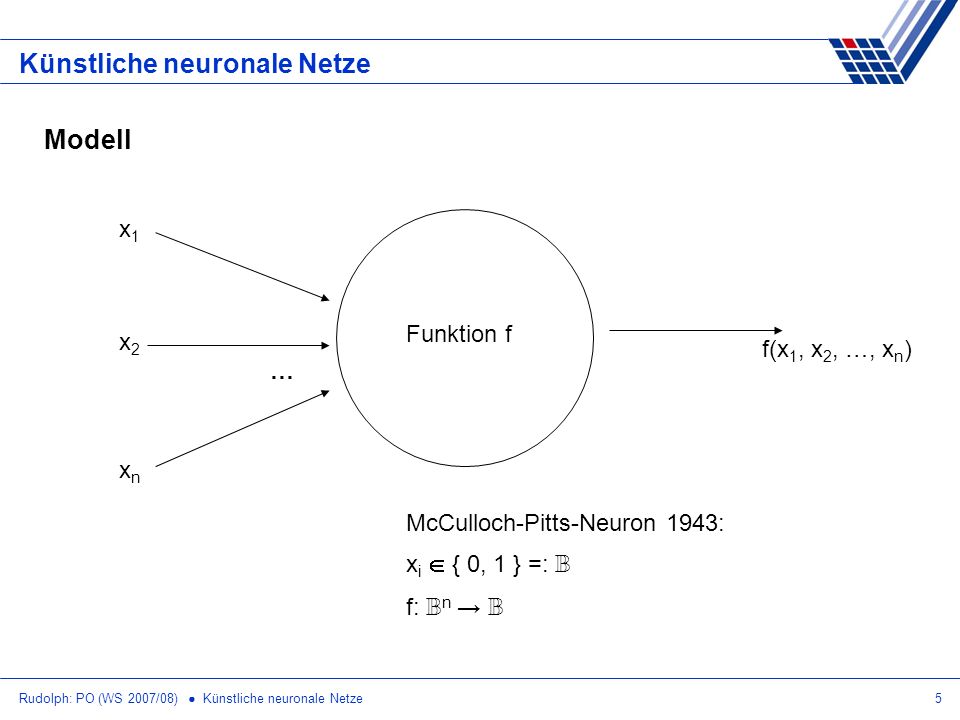

5 Rudolph: PO (WS 2007/08) Künstliche neuronale Netze5 Künstliche neuronale Netze Modell … x1x1 f(x 1, x 2, …, x n ) x2x2 xnxn Funktion f McCulloch-Pitts-Neuron 1943: x i { 0, 1 } =: B f: B n B

6 Rudolph: PO (WS 2007/08) Künstliche neuronale Netze6 Künstliche neuronale Netze Perzeptron (Rosenblatt 1958) komplexes Modell reduziert von Minsky & Papert auf das Notwendigste Minsky-Papert-Perzeptron (MPP), 1969 umstellen nach x 2 liefert: J N 0 1 Was leistet ein MPP? J N 0 1 Bsp: J N Trenngerade separiert R 2 in 2 Klassen

7 Rudolph: PO (WS 2007/08) Künstliche neuronale Netze7 Künstliche neuronale Netze OR NAND NOR = 0= 1 AND XOR ? x1x1 x2x2 xor ) 0 < ) w 2 ) w 1 ) w 1 + w 2 < w 1, w 2 > 0 ) w 1 + w 2 2 Widerspruch! w 1 x 1 + w 2 x 2

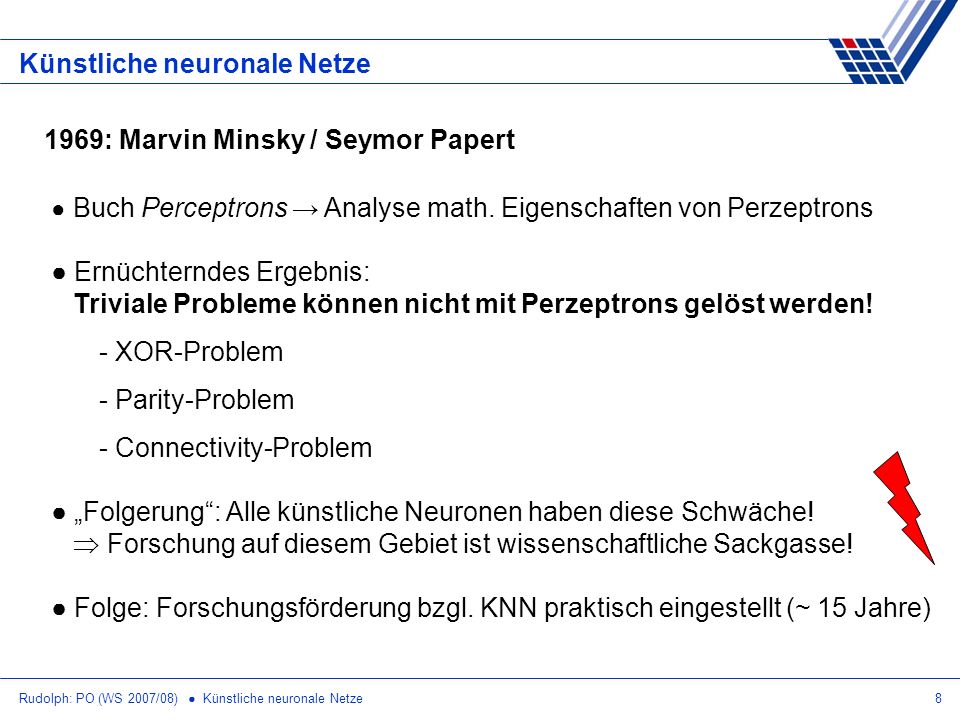

8 Rudolph: PO (WS 2007/08) Künstliche neuronale Netze8 Künstliche neuronale Netze Buch Perceptrons Analyse math. Eigenschaften von Perzeptrons Ernüchterndes Ergebnis: Triviale Probleme können nicht mit Perzeptrons gelöst werden! - XOR-Problem - Parity-Problem - Connectivity-Problem Folgerung: Alle künstliche Neuronen haben diese Schwäche! Forschung auf diesem Gebiet ist wissenschaftliche Sackgasse! Folge: Forschungsförderung bzgl. KNN praktisch eingestellt (~ 15 Jahre) 1969: Marvin Minsky / Seymor Papert

9 Rudolph: PO (WS 2007/08) Künstliche neuronale Netze9 Künstliche neuronale Netze Wege aus der Sackgasse: 1.Mehrschichtige Perzeptrons: 2.Nichtlineare Trennfunktionen: x1x1 x2x2 2 x1x1 x2x2 2 1 ) realisiert XOR XOR g(x 1, x 2 ) = 2x 1 + 2x 2 – 4x 1 x 2 -1 mit = 0 g(0,0) = –1 g(0,1) = +1 g(1,0) = +1 g(1,1) = –1

10 Rudolph: PO (WS 2007/08) Künstliche neuronale Netze10 Künstliche neuronale Netze Wie kommt man zu den Gewichten und ? bisher: durch Konstruktion x1x1 x2x2 NAND Bsp: NAND-Gatter ) 0 ) w 2 ) w 1 ) w 1 + w 2 < erfordert Lösung eines linearen Ungleichungssystems ( 2 P) (Bsp: w 1 = w 2 = -2, = -3) jetzt: durch Lernen bzw. Trainieren

11 Rudolph: PO (WS 2007/08) Künstliche neuronale Netze11 Künstliche neuronale Netze Perceptron-Lernen Annahme: Testbeispiele mit richtigem Ein-/Ausgabeverhalten bekannt Prinzip: (1)wähle Gewichte irgendwie (2)lege Testmuster an (3)falls Perceptronausgabe falsch, dann verändere Gewichte (4)gehe nach (2) bis richtige Perceptronausgabe für alle Testmuster grafisch: Verschieben und Drehen der Trenngeraden

12 Rudolph: PO (WS 2007/08) Künstliche neuronale Netze12 Künstliche neuronale Netze Was kann man durch zusätzliche Schichten (Layer) erreichen? Single-layer perceptron (SLP) ) Hyperfläche separiert Raum in zwei Teilräume Two-layer perceptron ) beliebige konvexe Mengen unterscheidbar Three-layer perceptron ) beliebige Mengen unterscheidbar (abh. von Anzahl der Neuronen), P N Verknüpfung mit AND in der 2. Schicht weil mehrere konvexe Mengen bis 2. Schicht darstellbar, diese können in 3. Schicht kombiniert werden ) Mehr als 3 Schichten sind nicht nötig!

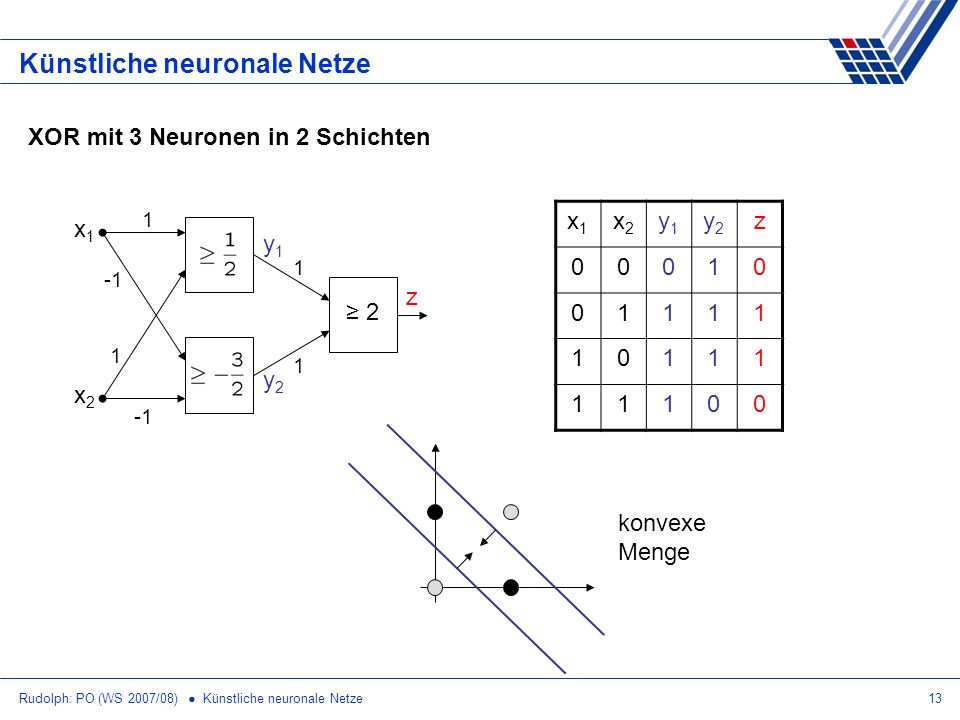

13 Rudolph: PO (WS 2007/08) Künstliche neuronale Netze13 Künstliche neuronale Netze XOR mit 3 Neuronen in 2 Schichten x1x1 x2x2 y1y1 y2y2 z x1x1 x2x2 1 y1y1 z 1 y2y2 1 1 konvexe Menge

14 Rudolph: PO (WS 2007/08) Künstliche neuronale Netze14 Künstliche neuronale Netze XOR mit 3 Neuronen in 2 Schichten x1x1 x2x2 y1y1 y2y2 z x1x1 x2x2 1 1 y1y1 z 1 1 y2y2 1 ohne AND-Verknüpfung in 2. Schicht

15 Rudolph: PO (WS 2007/08) Künstliche neuronale Netze15 Künstliche neuronale Netze XOR mit 2 Neuronen möglich 2 1 x1x1 x2x yz x1x1 x2x2 y-2yx 1 -2y+x 2 z aber: keine Schichtenarchitektur

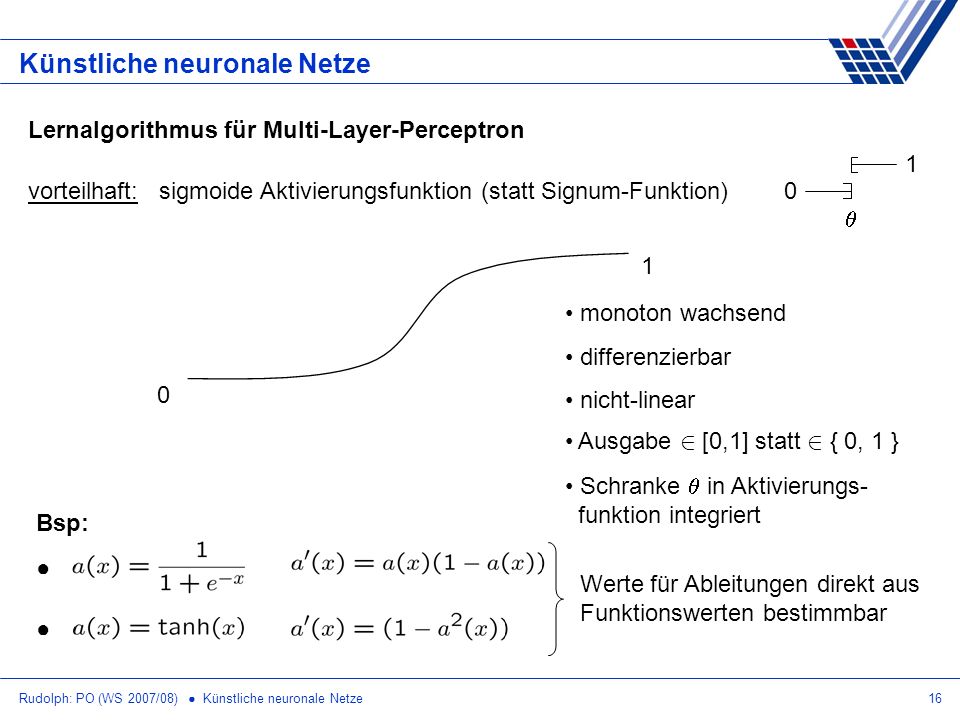

16 Rudolph: PO (WS 2007/08) Künstliche neuronale Netze16 Künstliche neuronale Netze Lernalgorithmus für Multi-Layer-Perceptron vorteilhaft: sigmoide Aktivierungsfunktion (statt Signum-Funktion) monoton wachsend differenzierbar nicht-linear Ausgabe 2 [0,1] statt 2 { 0, 1 } Schranke in Aktivierungs- funktion integriert Bsp: Werte für Ableitungen direkt aus Funktionswerten bestimmbar

17 Rudolph: PO (WS 2007/08) Künstliche neuronale Netze17 Künstliche neuronale Netze Quantifizierung des Klassifikationsfehlers beim MLP Total Sum Squared Error (TSSE) Ausgabe des Netzes für Gewichte w und Eingabe x Soll-Ausgabe des Netzes für Eingabe x Total Mean Squared Error (TMSE) TSSE Anzahl der BeispieleAnzahl der Ausgabeneuronen const. führt zur gleichen Lösung wie TSSE )

18 Rudolph: PO (WS 2007/08) Künstliche neuronale Netze18 Künstliche neuronale Netze Lernalgorithmus für Multi-Layer-Perceptrons Gradientenverfahren J 1 2 x1x1 x2x2 xIxI w 11 w nm u 11 f(w t, u t ) = TSSE u t+1 = u t - r u f(w t, u t ) w t+1 = w t - r w f(w t, u t ) K z1z1 z2z2 zKzK y1y1 y2y2 yJyJ y j : Ausgabe der verdeckten Schicht z k : Ausgabe der Ausgabeschicht x i : Eingabe an Eingabeschicht y j = h( ¢ ) z k = a( ¢ )

19 Rudolph: PO (WS 2007/08) Künstliche neuronale Netze19 Künstliche neuronale Netze Ausgabe von Neuron j in der verdeckten Schicht Ausgabe von Neuron k in der Ausgabeschicht Fehler bei Eingabe x: Sollausgabe bei Eingabe x Netzausgabe

20 Rudolph: PO (WS 2007/08) Künstliche neuronale Netze20 Künstliche neuronale Netze Fehler bei Eingabe x und Sollausgabe z*: Gesamtfehler für alle Beispiele (x, z*) 2 B: (TSSE)

21 Rudolph: PO (WS 2007/08) Künstliche neuronale Netze21 Künstliche neuronale Netze Gradient des Gesamtfehlers: also: bzw. Vektor der partiellen Ableitungen nach den Gewichten u jk und w ij

22 Rudolph: PO (WS 2007/08) Künstliche neuronale Netze22 Künstliche neuronale Netze Annahme: ) und: Kettenregel der Differentialrechnung: äußere Ableitung innere Ableitung

23 Rudolph: PO (WS 2007/08) Künstliche neuronale Netze23 Künstliche neuronale Netze partielle Ableitung nach u jk : Fehlersignal k

24 Rudolph: PO (WS 2007/08) Künstliche neuronale Netze24 Künstliche neuronale Netze partielle Ableitung nach w ij : Fehlersignal k aus vorheriger Schicht Faktoren umordnen Fehlersignal j aus aktueller Schicht

25 Rudolph: PO (WS 2007/08) Künstliche neuronale Netze25 Künstliche neuronale Netze Verallgemeinerung Das neuronale Netz habe L Schichten (layer) S 1, S 2,... S L. Seien Neuronen aller Schichten durchnummeriert von 1 bis N. Alle Gewichte w ij sind in Gewichtsmatrix W zusammengefasst. Sei o j Ausgabe (output) von Neuron j. j 2 S m Neuron j ist in m-ter Schicht Fehlersignal: Korrektur: beim Online-Lernen: Korrektur nach jedem präsentierten Beispiel

26 Rudolph: PO (WS 2007/08) Künstliche neuronale Netze26 Künstliche neuronale Netze Fehlersignal eines Neurons einer inneren Schicht bestimmt durch Fehlersignale aller Neuronen der nachfolgenden Schicht und zugehörige Verbindungsgewichte. ) Erst Fehlersignale der Ausgabeneuronen bestimmen, daraus Fehlersignale der Neuronen der vorhergehenden Schicht berechnen, usw. bis zur ersten inneren Schicht. ) Fehler wird also von Ausgabeschicht zur ersten inneren Schicht zurückgeleitet. ) Backpropagation (of error)

27 Rudolph: PO (WS 2007/08) Künstliche neuronale Netze27 Künstliche neuronale Netze Hornik, K., Stinchcombe, M., and White, H. (1989). "Multilayer Feedforward Networks are Universal Approximators," Neural Networks, 2(5), Satz: MLPs mit einer verdeckten Schicht sigmoidaler Einheiten sind universelle Approximatoren für stetige Funktionen. Beweis: Folgt im Grunde aus dem Satz von Weierstraß. Netz explizit hinschreiben und ausmultiplizieren. Sigmoidale Funktionen durch ihre Reihenentwicklung (Polynome!) ersetzen. Ausmultiplizieren Polynom als Ersatzzielfunktion
