1 Nächstes Seminar Erste gemeinsame Wetterbesprechung Freitag, , 12:00 MESZ Kleiner Seminarraum Nächste Übung Donnerstag, , 14:00 MESZ Großer Seminarraum Listen Anwesenheitsliste 2. Übung: Stüvediagramm II

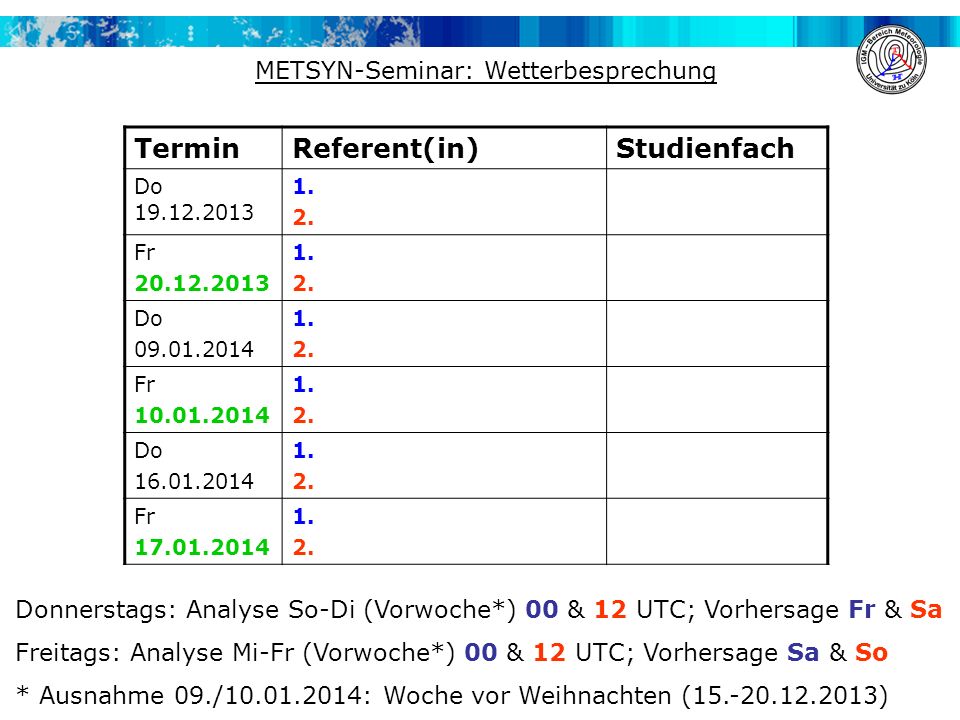

2 METSYN-Seminar: Wetterbesprechung TerminReferent(in)Studienfach Do Fr Do Fr Do Fr Donnerstags: Analyse So-Di (Vorwoche*) 00 & 12 UTC; Vorhersage Fr & Sa Freitags: Analyse Mi-Fr (Vorwoche*) 00 & 12 UTC; Vorhersage Sa & So * Ausnahme 09./ : Woche vor Weihnachten ( )

3 METSYN-Seminar: Wetterbesprechung TerminReferent(in)Studienfach Do Fr Do Fr Do Fr Donnerstags: Analyse So-Di (Vorwoche) 00 & 12 UTC; Vorhersage Fr & Sa Freitags: Analyse Mi-Fr (Vorwoche) 00 & 12 UTC; Vorhersage Sa & So

4 Zustandsänderungen (Wh.) Motivation T ? Frage: Wie verändert sich der Zustand des Luftpaketes ? Fazit: Das Luftpaket steigt von alleine nur dann auf, wenn es leichter als die Umgebung ist, d. h. wenn seine Dichte geringer ist als die der Umgebung. Beachte: Die Dichte ist vor allem abh. von der Temperatur als auch vom Feuchtegehalt der Luft.

5 Zustandsänderungen (Wh.) Hebungsprozesse freie Hebung erzwungene Hebung adiabatisch Q=0 trockenadiabatisch Trockenadiabate (ungesättigtes Luftpaket) feuchtadiabatisch freiwerdende latente Wärme Feuchtadiabate (oberhalb HKN bzw. KKN gesättigtes Luftpaket) pseudoadiabatisch Beim feuchtadiabatischen Aufstieg fallen die durch die Kondensation entstehenden Wasserpartikel sofort aus dem Luftpaket.

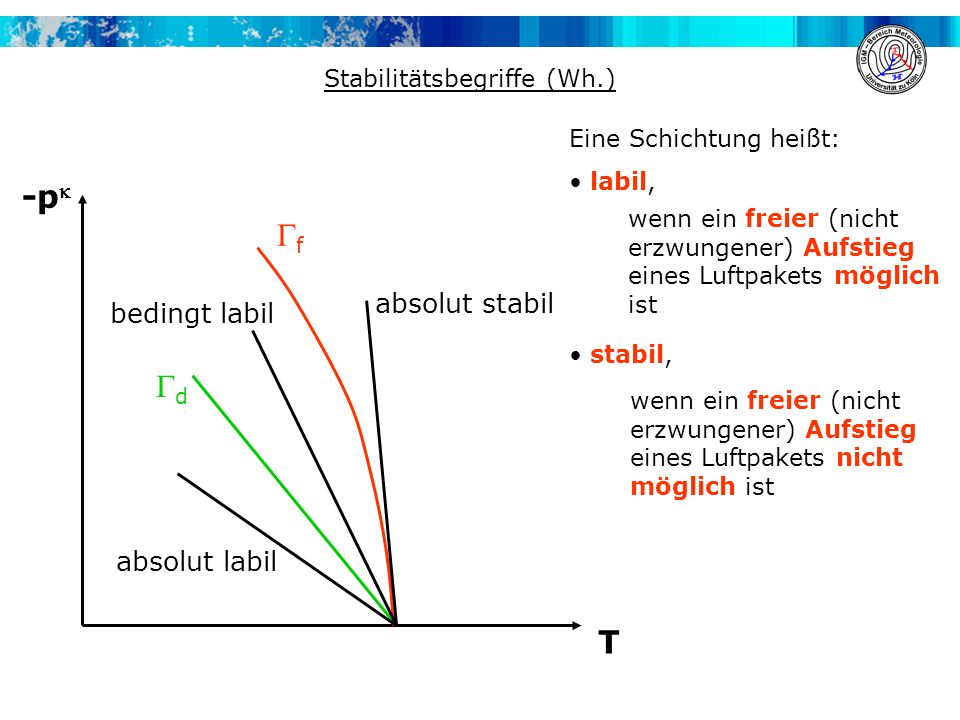

6 Stabilitätsbegriffe (Wh.) -p T f d absolut stabil absolut labil bedingt labil Eine Schichtung heißt: labil, stabil, wenn ein freier (nicht erzwungener) Aufstieg eines Luftpakets möglich ist wenn ein freier (nicht erzwungener) Aufstieg eines Luftpakets nicht möglich ist

7 Thermodynamische Diagrammpapiere Thermodynamische (aerologische) Diagrammpapiere erlauben eine graphische Analyse von Zustandsänderungen von Luftpaketen bei Vertikalbewegungen. Dazu werden die Meldungen von Radiosondenaufstiegen (TEMPs) bzgl. des Drucks, der Temperatur, des Taupunkts und der Winde verschiedener Höhen in thermodynamische Diagrammpapiere eingetragen. Anschließend kann die thermische Stabilität der Atmosphäre beurteilt und die Wahrscheinlichkeit von Konvektionsprozessen bestimmt werden. Bsp.: Stüvediagramm, schräges T-log(p)-Diagramm, Emagramm, p--Diagramm, T--Diagramm

8 A. H. Fink, V. Ermert METSYN Übung Synoptik WS 2011/2012 Stüvediagramm (Wh.) -p T Nachteil: nicht energietreu, d. h. gleiche Flächen entsprechen nicht gleichen Energien Trockenadiabate Feuchtadiabate Linie konstanten Sättigungsmischungsverhältnisses 4 g kg -1 Isobare Isotherme virtueller Temperaturzuschlag

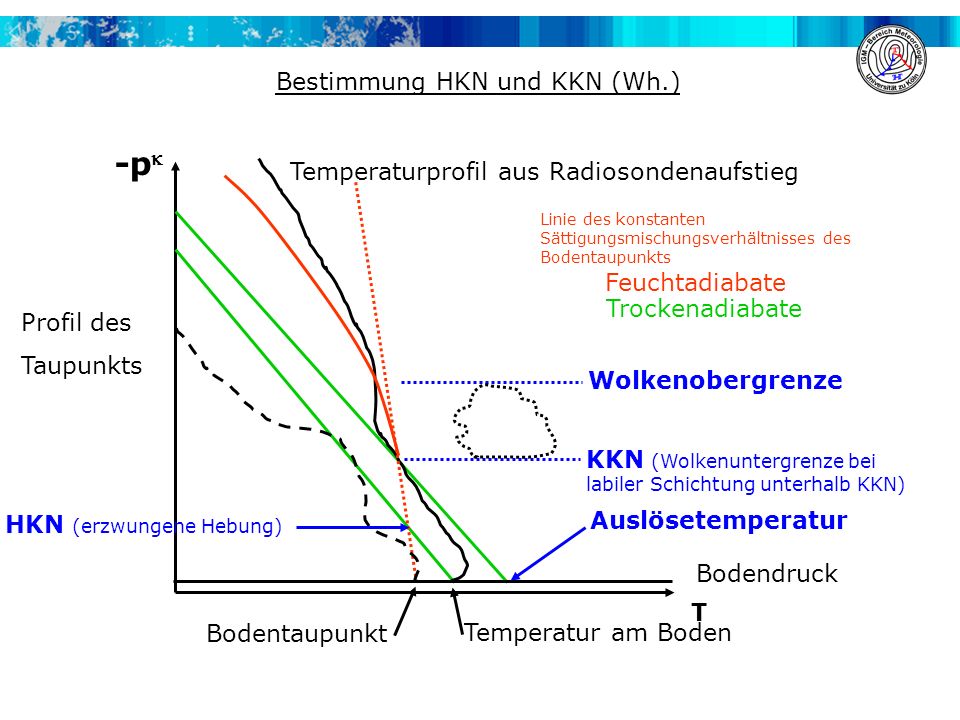

9 Bestimmung HKN und KKN (Wh.) -p T Trockenadiabate Temperaturprofil aus Radiosondenaufstieg Linie des konstanten Sättigungsmischungsverhältnisses des Bodentaupunkts Profil des Taupunkts Bodendruck Bodentaupunkt Temperatur am Boden HKN (erzwungene Hebung) Feuchtadiabate KKN (Wolkenuntergrenze bei labiler Schichtung unterhalb KKN) Wolkenobergrenze Auslösetemperatur

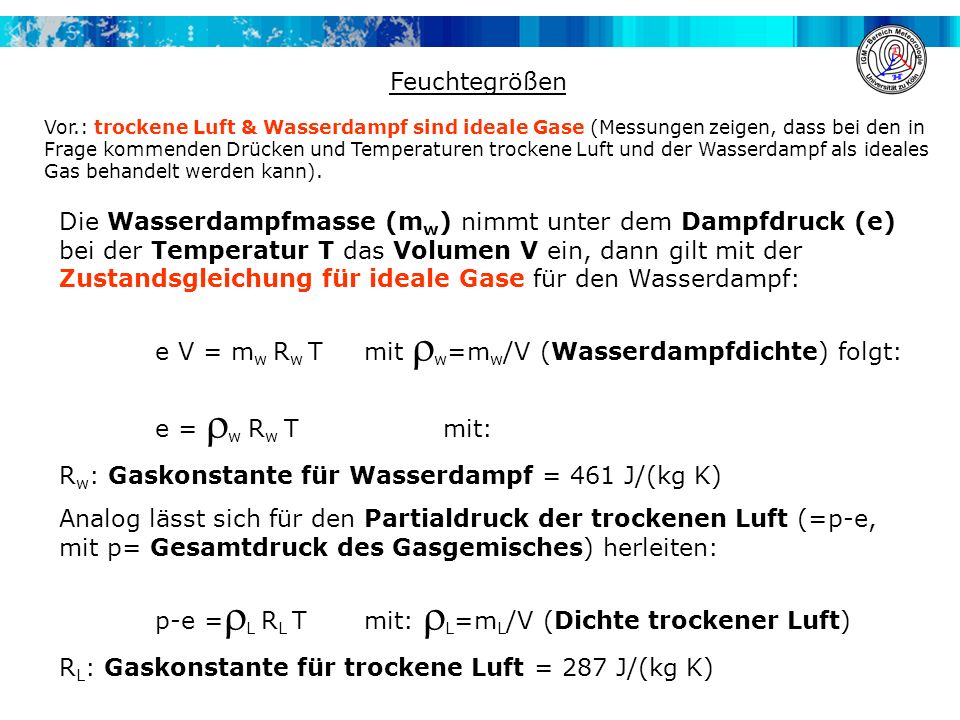

10 Feuchtegrößen Die Wasserdampfmasse (m w ) nimmt unter dem Dampfdruck (e) bei der Temperatur T das Volumen V ein, dann gilt mit der Zustandsgleichung für ideale Gase für den Wasserdampf: e V = m w R w T mit w =m w /V (Wasserdampfdichte) folgt: e = w R w Tmit: R w : Gaskonstante für Wasserdampf = 461 J/(kg K) Analog lässt sich für den Partialdruck der trockenen Luft (=p-e, mit p= Gesamtdruck des Gasgemisches) herleiten: p-e = L R L T mit: L =m L /V (Dichte trockener Luft) R L : Gaskonstante für trockene Luft = 287 J/(kg K) Vor.: trockene Luft & Wasserdampf sind ideale Gase (Messungen zeigen, dass bei den in Frage kommenden Drücken und Temperaturen trockene Luft und der Wasserdampf als ideales Gas behandelt werden kann).

11 Feuchtegrößen Taupunkt (T d ), [T d ]=°C Der Taupunkt ist die Temperatur, bei der die Luft mit Wasserdampf gesättigt ist. Würde die Temperatur auf den Taupunkt herabgesetzt, tritt Kondensation ein und es bildet sich Nebel. Dampfdruck (e), [e]=hPa Der Dampfdruck ist der Partialdruck des Wasserdampfs (vgl. das Dalton sche Gesetz). Da der Partialdruck des Wasserdampfs (e) sehr viel kleiner als der Gesamtdruck (p) des Gasgemisches ist (e << p), gilt für das Mischungsverhältnis (m; s. u.): Es folgt: (), mit [m]=g kg -1

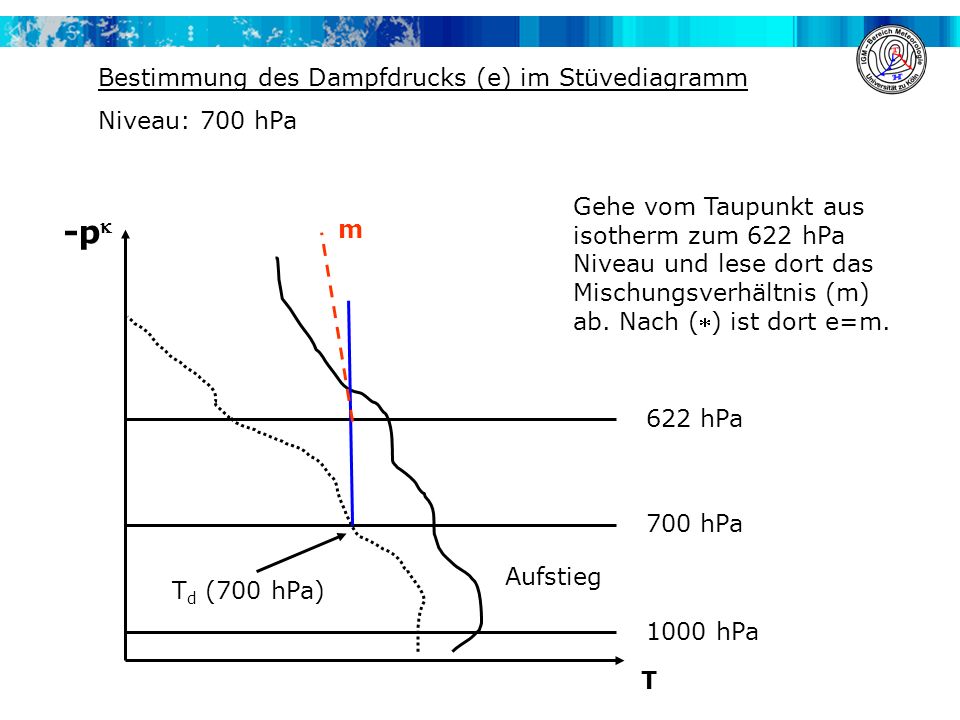

12 Bestimmung des Dampfdrucks (e) im Stüvediagramm Niveau: 700 hPa -p T 1000 hPa 700 hPa Aufstieg 622 hPa m Gehe vom Taupunkt aus isotherm zum 622 hPa Niveau und lese dort das Mischungsverhältnis (m) ab. Nach () ist dort e=m. T d (700 hPa)

13 Feuchtegrößen Sättigungsdampfdruck (E), [E]=hPa Der Sättigungsdampfdruck ist der Partialdruck des Wasserdampfs bei Sätting der Luft mit Wasserdampf. Nach der Magnusformel, welche eine Näherung der Clausius- Clapeyron schen Gleichung darstellt, ergibt sich: mit =Temperatur, []=°C Beachte: Der Dampfdruck kann ebenfalls durch die Magnusformel berechnet werden, indem für die Temperatur () der Taupunkt (T d ) eingesetzt wird!

14 A. H. Fink, V. Ermert METSYN Übung Synoptik WS 2011/2012 Feuchtegrößen relative Feuchte (r), [r]=% Die relative Feuchte ist der Grad der Sättigung von Luft mit Wasserdampf. Sie ist definiert als das Verhältnis des Dampfdrucks zum maximal möglichen Wasserdampfdruck. Mit der Näherung folgt: 622 hPa m M 700 hPa Bestimmung der relativen Feuchte im Stüvediagramm

15 A. H. Fink, V. Ermert METSYN Übung Synoptik WS 2011/2012 Feuchtegrößen spezifische Feuchte (q), [q]=g kg -1 bzw. [q]=kg kg -1 Die spezifische Feuchte ist die Masse Wasserdampf pro kg feuchter Luft. Die spezifische Feuchte ist eng verwandt mit dem Mischungsverhältnis (s. u.), zwischen den beiden Größen besteht kaum ein Unterschied. Mit der Masse des Wasserdampfs (m w ), der Masse trockener Luft (m L ), der Masse feuchter Luft (m f ), Dichte des Wasserdampfs ( w ) und der Dichte trockener Luft ( L ) folgt: absolute Feuchte ( w ), [ w ]=g m -3 bzw. [ w ]=kg m -3 Die absolute Feuchte stellt ein Maß für den Wasserdampfgehalt der Luft dar. Sie gibt an, wie viel Masse Wasserdampf in einem Kubikmeter feuchter Luft vorhanden ist.

16 A. H. Fink, V. Ermert METSYN Übung Synoptik WS 2011/2012 Feuchtegrößen Mischungsverhältnis (m), [m]=g kg -1 oder kg kg -1 Das Mischungsverhältnis ist die Masse Wasserdampf pro kg trockener Luft (vgl. spezifische Feuchte). Somit gilt: und m kann durch berechnet werden. Sättigungsmischungsverhältnis (M), [M]=g kg -1 oder kg kg -1 Das Sättigungsmischungsverhältnis ist das Mischungsverhältnis bei Sättigung der Luft mit Wasserdampf, d. h. wenn der Taupunkt gleich der Temperatur ist.

17 Feuchtegrößen virtuelle Temperatur (T v ), [T v ]=K Der in der Luft vorhandene Wasserdampf hat eine geringere Dichte als trockene Luft. Da der Wasserdampf trockene Luft ersetzt, besitzt feuchte Luft eine geringere Dichte als trockene Luft. In vielen physikalischen Gleichungen (z. B. der Gasgleichung) werden Konstanten verwendet, die sich auf die trockene Luft beziehen. Damit die Konstanten trockener Luft verwendet werden können, muss die Temperatur der trockenen Luft virtuell erhöht werden, um einen Dichteausgleich herzustellen. Die Temperatur, welche die trockene Luft annehmen müsste, um bei gleichem Druck die Dichte der feuchten Luft anzunehmen, wird als virtuelle Temperatur bezeichnet. Es gilt: mit T=Temperatur, [T]=K und q=spezifische Feuchte, [q]=kg kg -1

18 Bestimmung der virtuellen Temperatur (T v ) im Stüvediagramm Niveau: 700 hPa -p T 700 hPa virtueller Temperaturzuschlag (T v ) bei r=100 % 20°C T v (p=700 hPa, T=20°C, r=100 %)=3,1°C % mit T=Temperatur, r=relative Feuchte

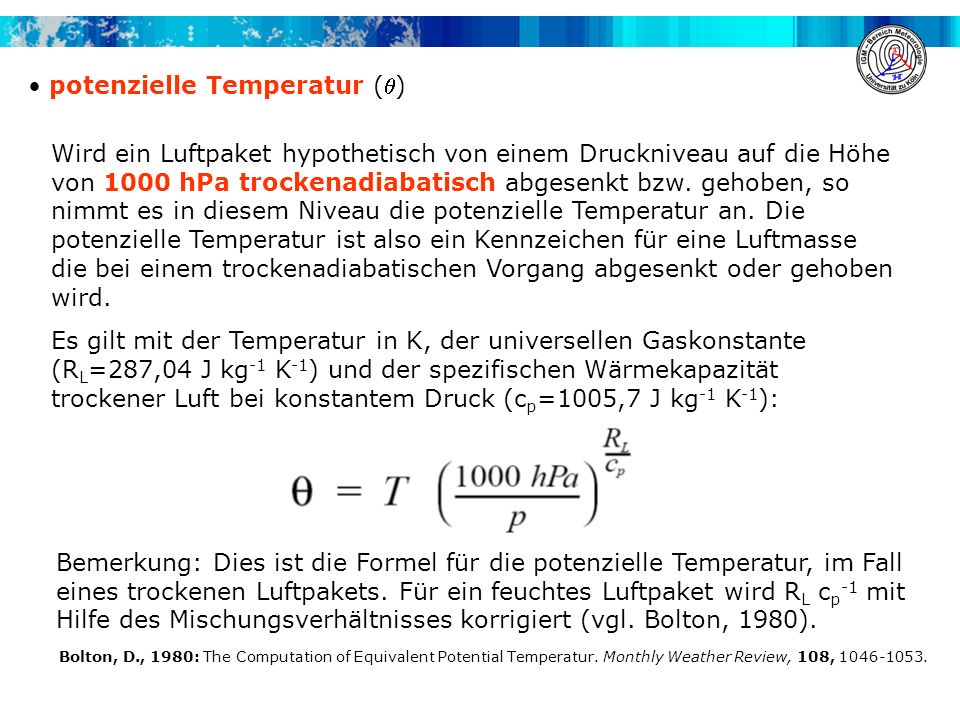

19 potenzielle Temperatur () Wird ein Luftpaket hypothetisch von einem Druckniveau auf die Höhe von 1000 hPa trockenadiabatisch abgesenkt bzw. gehoben, so nimmt es in diesem Niveau die potenzielle Temperatur an. Die potenzielle Temperatur ist also ein Kennzeichen für eine Luftmasse die bei einem trockenadiabatischen Vorgang abgesenkt oder gehoben wird. Es gilt mit der Temperatur in K, der universellen Gaskonstante (R L =287,04 J kg -1 K -1 ) und der spezifischen Wärmekapazität trockener Luft bei konstantem Druck (c p =1005,7 J kg -1 K -1 ): Bemerkung: Dies ist die Formel für die potenzielle Temperatur, im Fall eines trockenen Luftpakets. Für ein feuchtes Luftpaket wird R L c p -1 mit Hilfe des Mischungsverhältnisses korrigiert (vgl. Bolton, 1980). Bolton, D., 1980: The Computation of Equivalent Potential Temperatur. Monthly Weather Review, 108,

20 potenzielle Temperatur () Quelle: Fig. IV-8 in Iribarne und Godson (1973)

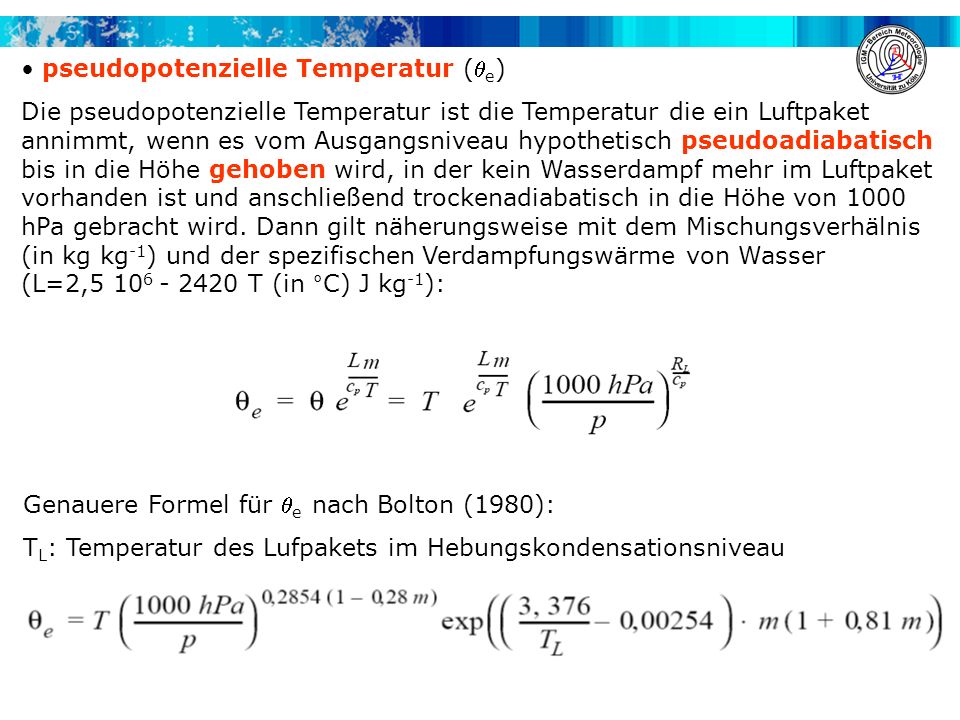

21 pseudopotenzielle Temperatur ( e ) Die pseudopotenzielle Temperatur ist die Temperatur die ein Luftpaket annimmt, wenn es vom Ausgangsniveau hypothetisch pseudoadiabatisch bis in die Höhe gehoben wird, in der kein Wasserdampf mehr im Luftpaket vorhanden ist und anschließend trockenadiabatisch in die Höhe von 1000 hPa gebracht wird. Dann gilt näherungsweise mit dem Mischungsverhälnis (in kg kg -1 ) und der spezifischen Verdampfungswärme von Wasser (L=2, T (in °C) J kg -1 ): Genauere Formel für e nach Bolton (1980): T L : Temperatur des Lufpakets im Hebungskondensationsniveau

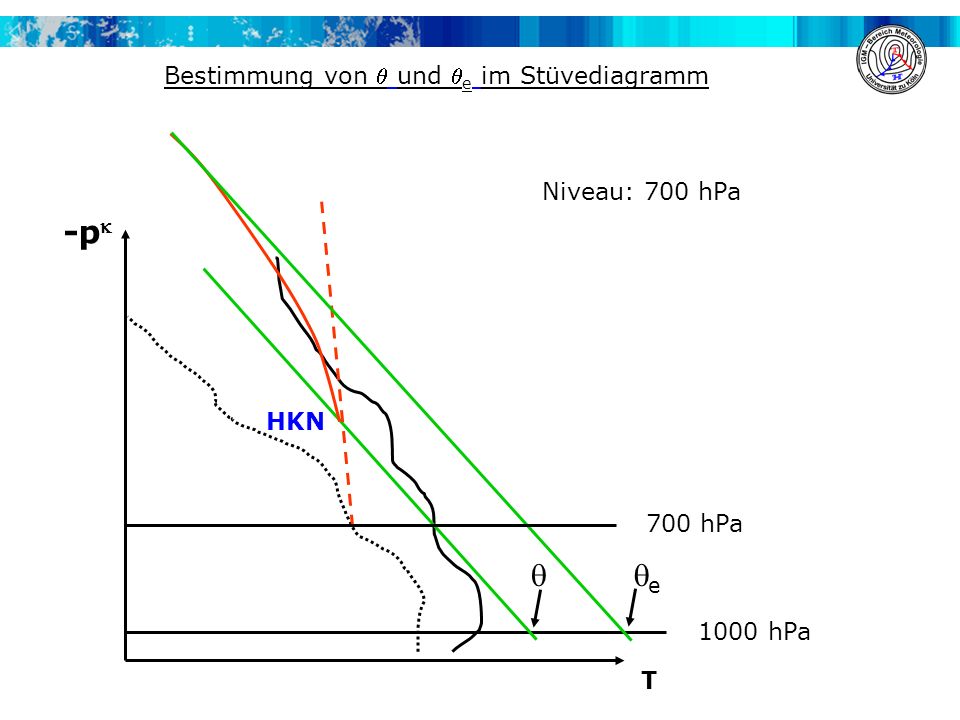

22 Bestimmung von und e im Stüvediagramm -p T 1000 hPa e HKN 700 hPa Niveau: 700 hPa

23 Das Geopotenzial Geopotenzial () Das Geopotenzial ist die mit der Einheitsmasse normierte Arbeit, die nötig ist, um im Schwerefeld der Erde die Einheitsmasse von 1 kg vom Meeresniveau auf die Höhe z anzuheben. Mit der Schwerebeschleu- nigung g wird definiert: Es handelt sich also um die potenzielle Energie eines Teilchens im Schwerefeld der Erde. Das Potenzial ist existent, da das Schwerkraftfeld der Erde konservativ ist, d. h. die Arbeit die geleistet werden muss, um einen Körper von einem Punkt zum nächsten zu bringen, ist wegunabhängig.

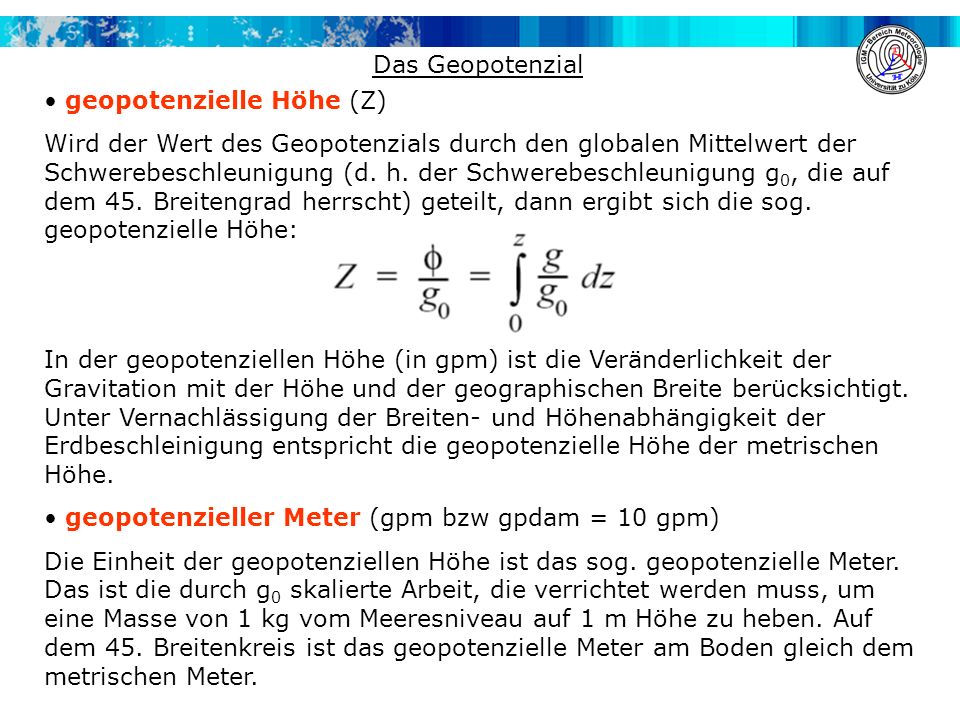

24 Das Geopotenzial geopotenzielle Höhe (Z) Wird der Wert des Geopotenzials durch den globalen Mittelwert der Schwerebeschleunigung (d. h. der Schwerebeschleunigung g 0, die auf dem 45. Breitengrad herrscht) geteilt, dann ergibt sich die sog. geopotenzielle Höhe: In der geopotenziellen Höhe (in gpm) ist die Veränderlichkeit der Gravitation mit der Höhe und der geographischen Breite berücksichtigt. Unter Vernachlässigung der Breiten- und Höhenabhängigkeit der Erdbeschleinigung entspricht die geopotenzielle Höhe der metrischen Höhe. geopotenzieller Meter (gpm bzw gpdam = 10 gpm) Die Einheit der geopotenziellen Höhe ist das sog. geopotenzielle Meter. Das ist die durch g 0 skalierte Arbeit, die verrichtet werden muss, um eine Masse von 1 kg vom Meeresniveau auf 1 m Höhe zu heben. Auf dem 45. Breitenkreis ist das geopotenzielle Meter am Boden gleich dem metrischen Meter.

25 Schichtdicke (D) Frage: Wovon ist die Mächtigkeit einer Schicht zwischen zwei Druckflächen abhängig? Die Schichtdicke (D) zwischen zwei Druckflächen ist proportional zur virtuellen Schichtmitteltemperatur (T v ). p0p0 p1p1 D allg. Gasgl.: hydrostatische Grundgl.:

26 Übungsaufgaben: zu bearbeiten bis Donnerstag, den Skript S. 22: Aufgaben 4) und 5) Zusatzblatt

27 Übungsaufgaben: Anleitung zu Aufgabe 4 (Skript S. 22) a) Bestimme die Höhe des 1000 hPa Niveaus (z 1000 ) -Ermittle die mittlere virtuelle Temperatur zwischen 1020 und 1000 hPa (aus T, r, T v 1000 ). -Berechne z 1000 mit Hilfe der barometrischen Höhenformel: (mit z 0 =35 m, z=z 1000, p 0 =1020 hPa, p=1000 hPa) b) Ermittle die Höhe zwischen 1000 und 850 hPa (s. Anleitung) c) Bestimme nun die Höhe der 850 hPa Fläche! ?

28 Bestimmung der geopotenziellen Höhe (Z) 1000/850 hPa -p 900 hPa T 1000 hPa 850 hPa A2 A1 4) Lese Z [gpdam] für T v in 920 hPa auf dem Zusatzblatt ab. virtueller Temperaturzuschlag (T v ) bei r=100 % 3) Stelle graphisch den virtuellen Temperaturzuschlag in 900 hPa fest: T v (r) = ( r/100% T v (100 %) ) 1) Bestimme die Schichtmitteltemperatur T durch einen Flächenausgleich: A1=A2 Z=? 2) Ermittle die mittlere relative Feuchte ( r ) der Schicht:

29 Nächste Übung Donnerstag, , 14:00 MESZ Großer Seminarraum Nächstes Seminar Freitag, , 12:00 MESZ Kleiner Seminarraum Listen Anwesenheitsliste 2. Übung: Stüvediagramm II
