Aktuelle Entwicklungen in der Echtzeit Computergrafik Ralf Habel Institute of Computer Graphics and Algorithms Vienna University of Technology.

Ähnliche Präsentationen


Präsentation zum Thema: "Aktuelle Entwicklungen in der Echtzeit Computergrafik Ralf Habel Institute of Computer Graphics and Algorithms Vienna University of Technology."—  Präsentation transkript:

1 Aktuelle Entwicklungen in der Echtzeit Computergrafik Ralf Habel Institute of Computer Graphics and Algorithms Vienna University of Technology

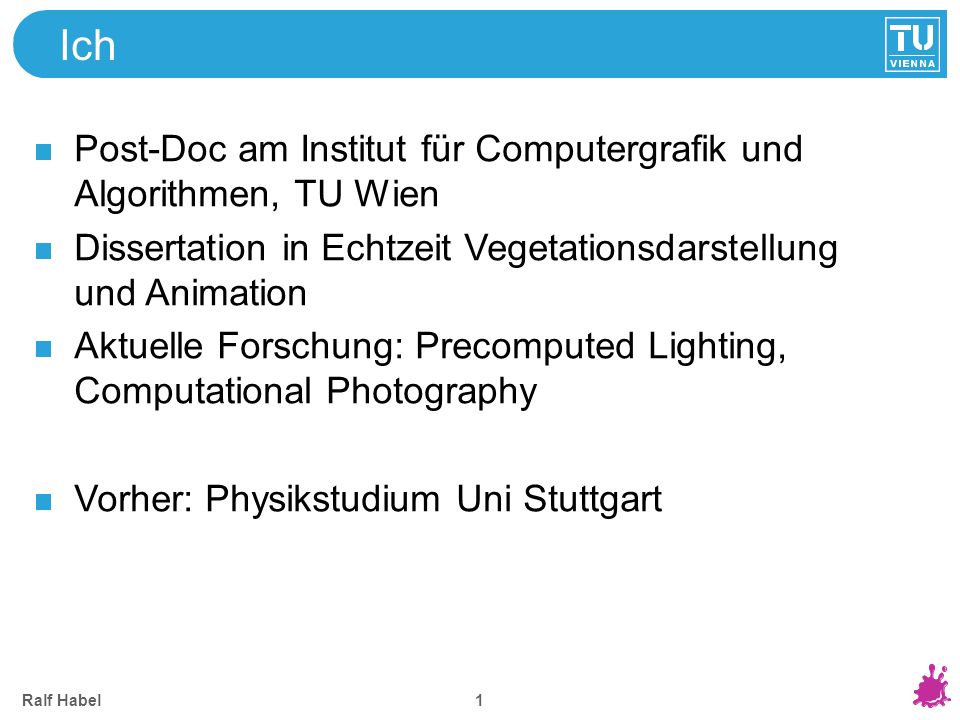

2 Ralf Habel 1 Ich Post-Doc am Institut für Computergrafik und Algorithmen, TU Wien Dissertation in Echtzeit Vegetationsdarstellung und Animation Aktuelle Forschung: Precomputed Lighting, Computational Photography Vorher: Physikstudium Uni Stuttgart

3 Ralf Habel 2 Überblick Was ist Echtzeitgrafik? Evolution der Echtzeitgrafik Vorgehen in der Echtzeitgrafik Computerspieleindustrie Weitere Entwicklungen in der Echtzeitgrafik

4 Ralf Habel 3 Was ist Echtzeitgrafik? Im traditionellen Sinne: Bildsynthese mit interaktiven Bildraten zur direkten Manipulation und Interaktion. Einsatzgebiete: Computerspiele Virtual/Augmented Reality Architekturvisualisierung Datenvisualisierung Medizinische Visualisierung

5 Ralf Habel 4 Was ist Echtzeitgrafik? Im heutigen Sinne: Echtzeit- Bildsynthese Animation (Charaktere, Gesichter, Verhalten) Simulation (Rigid Bodys, Fluiddynamik)

6 Ralf Habel 5 Was ist Echtzeitgrafik? Stark interdisziplinäres Feld: Physik (Optik, klassische Mechanik, Fluiddynamik, Radiometrie… ) Biologie (Gesichter, Bewegungsapparat) Psychologie (Wahrnehmung) Neurowissenschaft (Multimodale Effekte) Sämtliche angewandte Mathematik wird eingesetzt Vektor/Matrixalgebra, Analysis, Funktional- analysis, Geometrie …

7 Ralf Habel 6 Grundlagen der Echtzeitgrafik Einsatz von paralleler spezialisierter Hardware (Graphics Processing Unit: GPU) ermöglicht sehr schnelle Datenverarbeitung mehrere hundert Cores (Prozessoren) parallel Sehr schneller RAM Zugriff durch dedizierten Speicher (GPU RAM) Hardwareunterstützung von speziellen mathematischen Methoden (Transformationen, Lichtberechnungen, Filterung)

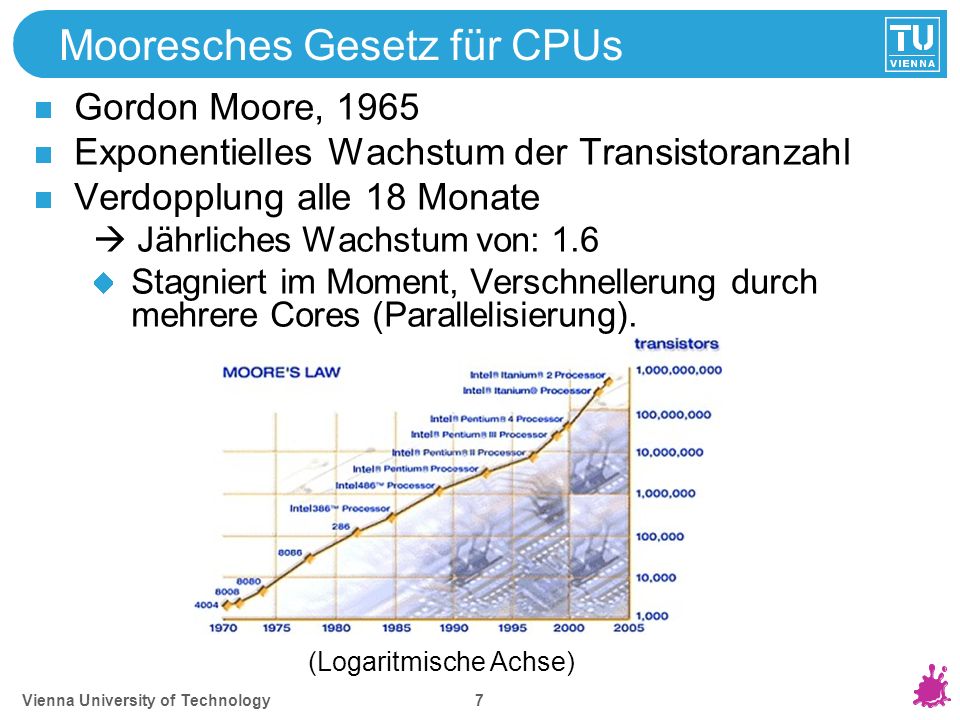

8 Vienna University of Technology 7 Mooresches Gesetz für CPUs Gordon Moore, 1965 Exponentielles Wachstum der Transistoranzahl Verdopplung alle 18 Monate Jährliches Wachstum von: 1.6 Stagniert im Moment, Verschnellerung durch mehrere Cores (Parallelisierung). (Logaritmische Achse)

9 Vienna University of Technology 8 Mooresches Gesetz für GPUs Fast Mooresches Gesetz quadriert Performanz verdoppelt sich alle 9-12 Monate Grund: Hardware Parallelisierung is einfach, Echtzeitgrafik ist ein hochparalleles Problem

10 Vienna University of Technology 9 Evolution der Echtzeitgrafik AMD Radeon HD 6970 November TeraFLOPS 2 Gigabyte RAM (1 Terabyte Storage) 0.03 Quadratmeter ASCI Red Schnellster Supercomputer TeraFLOPS 1616 Gigabyte RAM 12.6 Terabyte Storage 212 Quadratmeter Schnellster Supercomputer 2011 Tianhe-1 : 4.7 PetaFLOPS CPUs and 7168 GPUs.

11 Vienna University of Technology 10 Erste Generation – Wireframe Vor 1987 Transformation und Projektion von Modellen Farbinterpolation

12 Vienna University of Technology 11 Zweite Generation – Schattierung Vollstaendige Dreiecke, Tiefeninterpolation Einfache Lichtberechnungen

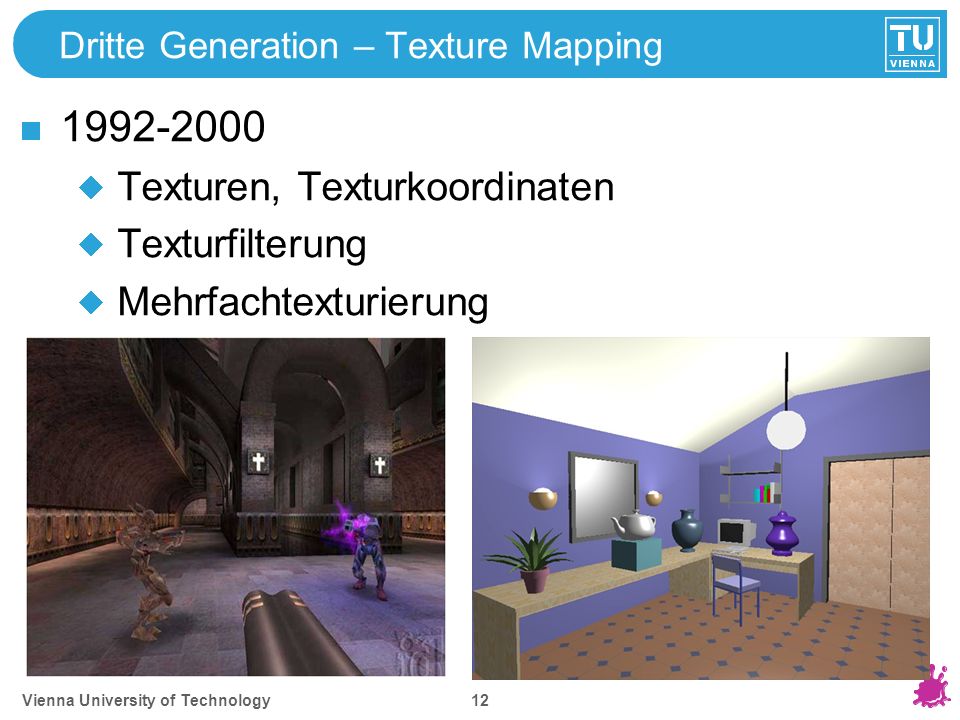

13 Vienna University of Technology 12 Dritte Generation – Texture Mapping Texturen, Texturkoordinaten Texturfilterung Mehrfachtexturierung

14 Vienna University of Technology 13 Vierte Generation – Programmierfähigkeit Programmierfähigkeit Von Modelltranform- ationen (Animation, Simulation) Lichtberechnungen (Schatten, Oberflächen, globale Beleuchtung) Ermöglicht eine Vielzahl an Methoden und Effekten und deren Kombination Nahezu photorealistisch

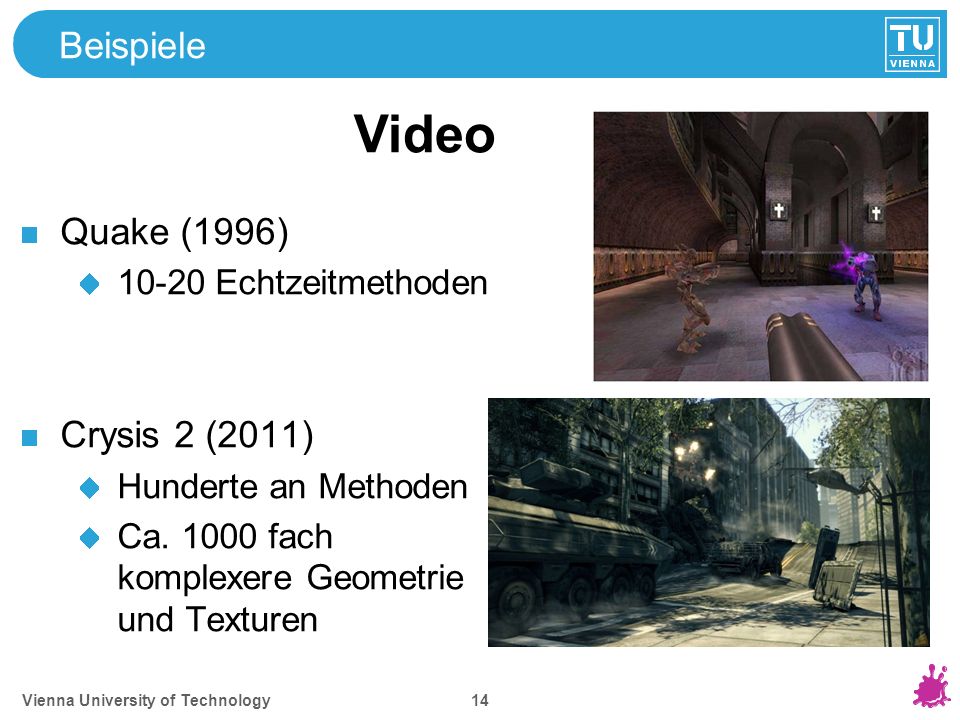

15 Vienna University of Technology 14 Beispiele Quake (1996) Echtzeitmethoden Crysis 2 (2011) Hunderte an Methoden Ca fach komplexere Geometrie und Texturen Video

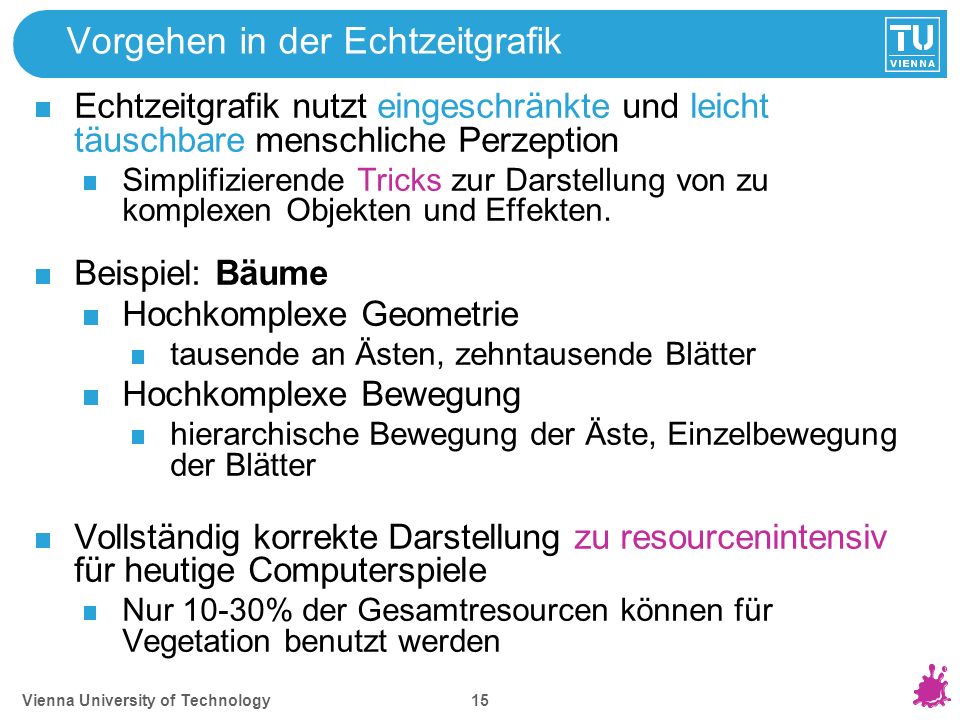

16 Vienna University of Technology 15 Vorgehen in der Echtzeitgrafik Echtzeitgrafik nutzt eingeschränkte und leicht täuschbare menschliche Perzeption Simplifizierende Tricks zur Darstellung von zu komplexen Objekten und Effekten. Beispiel: Bäume Hochkomplexe Geometrie tausende an Ästen, zehntausende Blätter Hochkomplexe Bewegung hierarchische Bewegung der Äste, Einzelbewegung der Blätter Vollständig korrekte Darstellung zu resourcenintensiv für heutige Computerspiele Nur 10-30% der Gesamtresourcen können für Vegetation benutzt werden

17 Vienna University of Technology 16 Bäume in der Echtzeitgrafik Zu komplexe Geometrie wird auf wenige, grosse texturierte Flächen reduziert: Vollständige Korrektheit nicht wahrnehmbar auf Entfernung Fehler und Artefakte werden akzeptiert oder ignoriert ohne direkte korrekte Referenz

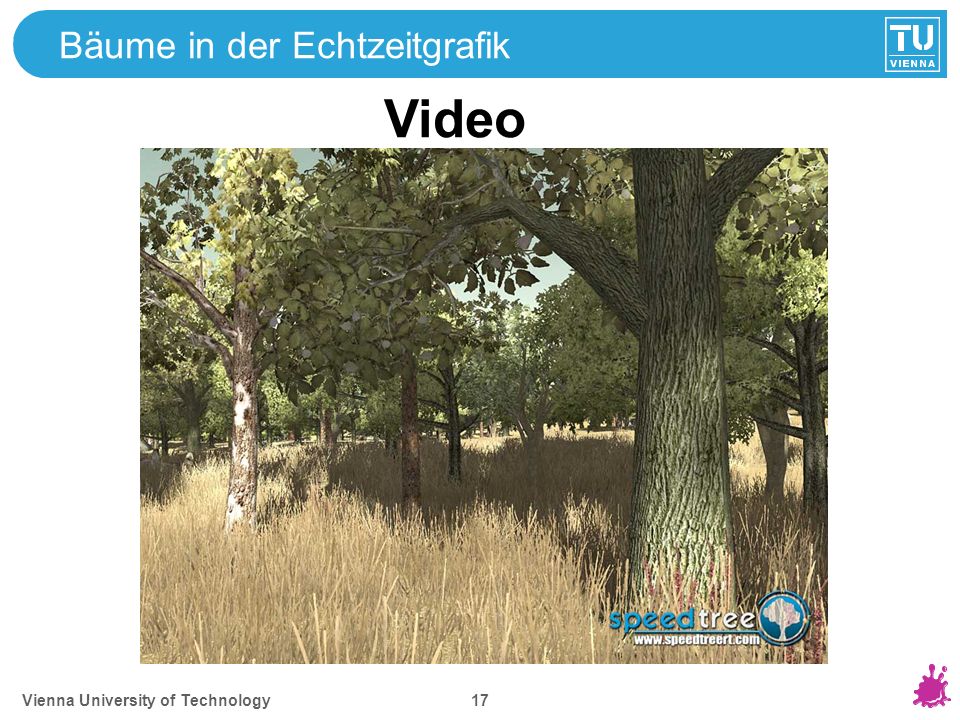

18 Vienna University of Technology 17 Bäume in der Echtzeitgrafik Video

19 Vienna University of Technology 18 Bäume in der Echtzeitgrafik Akademischer Stand der Technik Nahezu vollstaendige Nutzung einer modernen GPU Schnellste/beste Methoden Physikalisch basierter Ansatz erlaubt: Vollständiges Baummodell Schnelle Animation aller Äste und Blätter Korrekte dynamische Beleuchtung und Schattierung (Transluzenz, Blattflächen) Kein Bruch der Illusion auch bei Nahaufnahmen Kommerzielle Einsatzfähigkeit in ca. 1-2 Jahren

20 Vienna University of Technology 19 Bäume in der Echtzeitgrafik Video

21 Vienna University of Technology 20 Computerspiele Industrie Überholte Filmindustrie Globale Einnahmen ~60 Milliarden $ (Film ~50 G$) Marktdynamik vergleichbar mit Filmindustrie: AAA Computerspiel Millionen $ Rekord: 7 Millionen Einheiten von CoD: Modern Warfare 2 verkauft in 24 h (350 M $) Blockbuster Film Millionen $ Rekord: Best Opening Weekend:The Dark Knight ( 158 M $)

22 Vienna University of Technology 21 Computerspiele Industrie Echtzeit Bildsynthese ist eine Frage der Computer- resourcen und deren intelligente Ausnutzung Nicht vollständig Datenabhängig Aber: Content (Charaktere, Levels, Animationen, Texturen…) muss von 3D Artists von Hand erstellt werden Content, nicht Methodik bestimmt visuelle Qualität Prozedurale und automatisierte Erstellung von Content wird immer wichtiger (auch als akademisches Feld) Programmierer : 3D Artist ~ 1:10

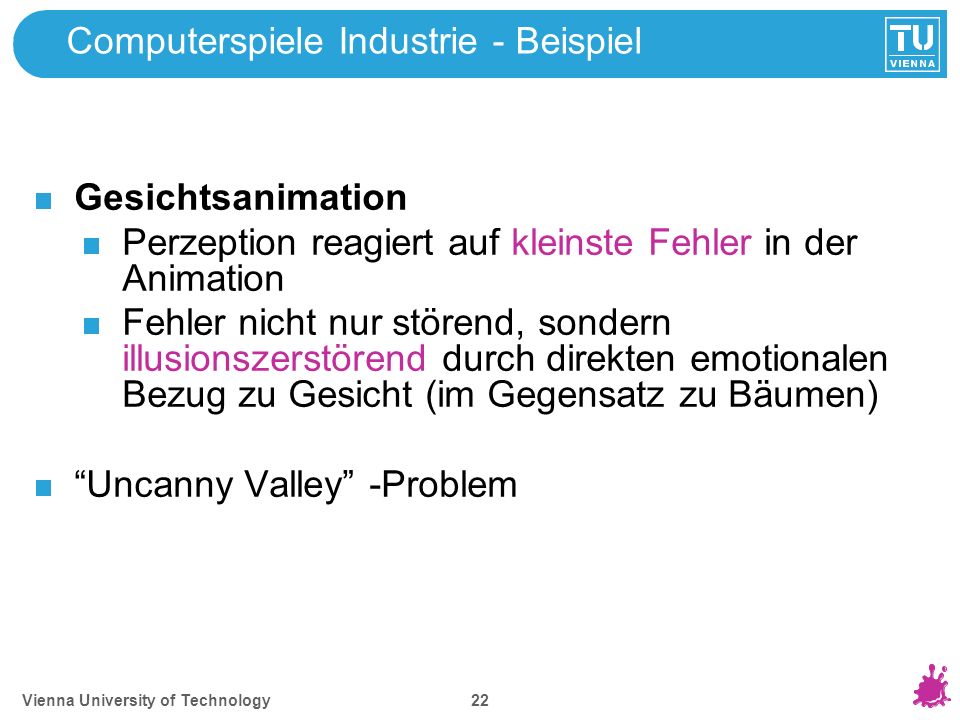

23 Vienna University of Technology 22 Computerspiele Industrie - Beispiel Gesichtsanimation Perzeption reagiert auf kleinste Fehler in der Animation Fehler nicht nur störend, sondern illusionszerstörend durch direkten emotionalen Bezug zu Gesicht (im Gegensatz zu Bäumen) Uncanny Valley -Problem

24 Vienna University of Technology 23 Beispiele Mass Effect 2 (2010) 3D Artist erstellte Gesichtsanimation L.A. Noire (2011) Motion captured Gesichtsanimation von Schauspielern Video

25 Vienna University of Technology 24 Weitere Entwicklungen der Echtzeitgrafik Auflösung sämtlicher Restriktionen in den Berechnungen Bisher: Restriktive Schnittstellen (OpenGL, DirectX) In Zukunft: allgemeiner paralleler Prozessor Alles ist erlaubt Methoden aus offline Rendering (Film, Visual Effects) fliessen in die Echtzeitgrafik ein Ray Tracing, Higher Order Surfaces… billige Tricks werden durch akuratere Methoden ersetzt Film- und Spiel- Grafik konvergieren

26 Vienna University of Technology 25 Weitere Entwicklungen der Echtzeitgrafik Beispiel Ray Tracing Bisher in Film und Visual Effects Monte Carlo Simulation von Strahlen Erlaubt physikalisch akkurate Simulation von Oberflächen und Licht Aber sehr rechenaufwändig Aktuelle CPUs und GPUs bereits schnell genug für sehr einfache Szenen Aber nicht schnell genug um mit bisherigen Methoden zu konkurrieren GPUs mit direkter Ray Tracing Unterstützung bereits in Entwicklung

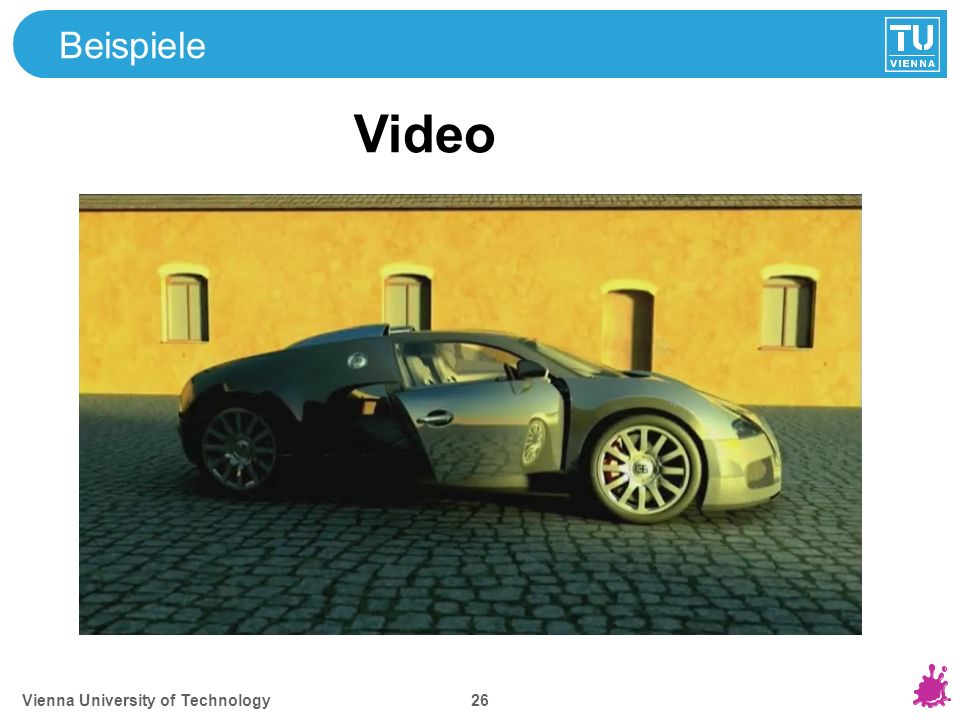

27 Vienna University of Technology 26 Beispiele Video

28 Vienna University of Technology 27 Weitere Entwicklungen Nur leichte Abflachung des Geschwindigkeits- zuwachses in der Hardwareentwicklung 2013: 15 TeraFLOP GPUs Vereinigung von CPU+GPU auf einem Chip AMD Fusion und intel Sandybridge (i5/i7) bereits auf dem Markt Computerspieleindustrie immer noch im 2 stelligen Wachstumsbereich Echte Kinoqualität in Spielen in ca. 10 Jahren

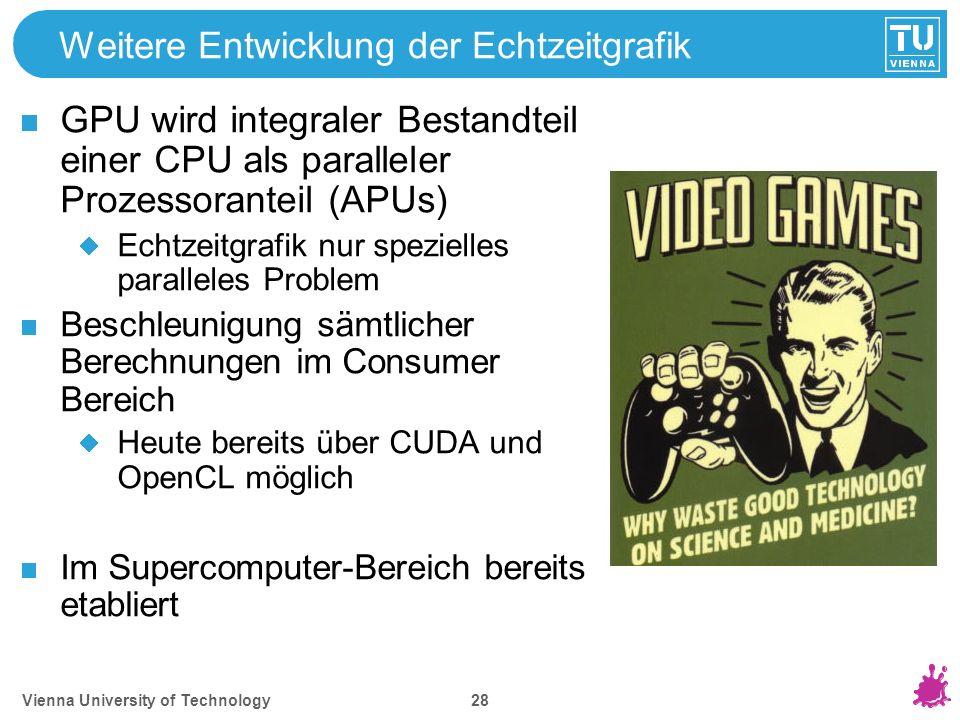

29 Vienna University of Technology 28 Weitere Entwicklung der Echtzeitgrafik GPU wird integraler Bestandteil einer CPU als paralleler Prozessoranteil (APUs) Echtzeitgrafik nur spezielles paralleles Problem Beschleunigung sämtlicher Berechnungen im Consumer Bereich Heute bereits über CUDA und OpenCL möglich Im Supercomputer-Bereich bereits etabliert

30 Vienna University of Technology 29 Pixel 6 3 tägige internationale Computergrafikkonferenz in Wien ca. 400 Teilnehmer Fachvorträge über Filmproduktion Visual Effects Games … Von Pixar, ILM, Disney, Crytek, Lucasfilm … Nur 45 Euro Eintritt!

31 Vienna University of Technology 30 Vielen Dank! Fragen?
