1 Korrosion

2 Was ist Korrosion? (von lat. corrodere, zernagen) Rost am Auto, Fahrrad, Gartenzaun etc. Zerstörung von Strassen, Brücken, Gebäuden Undichtigkeiten von Wasserrohren Versagen von Bauteilen durch Alterung, Risse oder Erosion (Verwitterung) Inhaltsverzeichnis - Was ist Korrosion? - Korrosionsarten - Sauerstoffkorrosion - Säure- / Wasserstoffkorrosion - Galvanische Korrosion - Weitere Korrosionsarten - Ursachen Korrosion - Korrosionsvorkommen - Erscheinungsformen - Korrosion in Haustechnik - Fragen?

3 Korrosionsarten Sauerstoffkorrosion Säure- bzw. Wasserstoffkorrosion Galvanische Korrosion Wasserstoffversprödung Glaskorrosion Inhaltsverzeichnis - Was ist Korrosion? - Korrosionsarten - Sauerstoffkorrosion - Säure- / Wasserstoffkorrosion - Galvanische Korrosion - Weitere Korrosionsarten - Ursachen Korrosion - Korrosionsvorkommen - Erscheinungsformen - Korrosion in Haustechnik - Fragen?

4 Sauerstoffkorrosion Metall (z.B. Eisen) Luft Wasser (Luftfeuchtigkeit) Inhaltsverzeichnis - Was ist Korrosion? - Korrosionsarten - Sauerstoffkorrosion - Säure- / Wasserstoffkorrosion - Galvanische Korrosion - Weitere Korrosionsarten - Ursachen Korrosion - Korrosionsvorkommen - Erscheinungsformen - Korrosion in Haustechnik - Fragen?

5 Säure- / Wasserstoffkorrosion Metall (z.B. Eisen) Wasser Kein Sauerstoff aus der Luft Inhaltsverzeichnis - Was ist Korrosion? - Korrosionsarten - Sauerstoffkorrosion - Säure- / Wasserstoffkorrosion - Galvanische Korrosion - Weitere Korrosionsarten - Ursachen Korrosion - Korrosionsvorkommen - Erscheinungsformen - Korrosion in Haustechnik - Fragen?

6 Galvanische Korrosion 2 verschiedene Metalle Elektrolyt (z.B. Wasser) Inhaltsverzeichnis - Was ist Korrosion? - Korrosionsarten - Sauerstoffkorrosion - Säure- / Wasserstoffkorrosion - Galvanische Korrosion - Weitere Korrosionsarten - Ursachen Korrosion - Korrosionsvorkommen - Erscheinungsformen - Korrosion in Haustechnik - Fragen?

7 Weitere Korrosionsarten Wasserstoffversprödung Glaskorrosion Inhaltsverzeichnis - Was ist Korrosion? - Korrosionsarten - Sauerstoffkorrosion - Säure- / Wasserstoffkorrosion - Galvanische Korrosion - Weitere Korrosionsarten - Ursachen Korrosion - Korrosionsvorkommen - Erscheinungsformen - Korrosion in Haustechnik - Fragen?

8 Ursachen Korrosion Chemisch Metalle kommen meistens als chem. Verbindungen vor (Oxid, Sulfid) keine Reaktion mit Umwelt Durch hohen technischen Energieaufwand auf Elementzustand reduziert höhere Energiestufe Metalle streben eine Energie- Elektronenabgabe an beständigere Form, energieärmer Praxis falsche Auswahl der Materialien Qualität Unwissenheit über chemische Vorgänge Vernachlässigte Anlagen Fehlende praktische Erfahrung Planer / Installateur Inhaltsverzeichnis - Was ist Korrosion? - Korrosionsarten - Sauerstoffkorrosion - Säure- / Wasserstoffkorrosion - Galvanische Korrosion - Weitere Korrosionsarten - Ursachen Korrosion - Korrosionsvorkommen - Erscheinungsformen - Korrosion in Haustechnik - Fragen?

9 Korrosionsvorkommen Anlagen in reagierendem Umfeld (ARA, Pumpwerk) Wassererwärmer mit Mineralhaltigem Medium Verbindungsstellen zweier Materialien (z.B. Lüftungsregenhut, Trinkwasserleitungen) Sauerstoffdurchlässige Bodenheizungsrohre Leitungen mit Luft Inhaltsverzeichnis - Was ist Korrosion? - Korrosionsarten - Sauerstoffkorrosion - Säure- / Wasserstoffkorrosion - Galvanische Korrosion - Weitere Korrosionsarten - Ursachen Korrosion - Korrosionsvorkommen - Erscheinungsformen - Korrosion in Haustechnik - Fragen?

10 Erscheinungsformen; Spaltkorrosion Örtliche Korrosion in Zusammenhang mit Spalten Unmittelbar neben Spaltbereich zwischen Metalloberfläche und anderer Oberfläche (Metall / Nichtmetall) Vorkommen Radiatoren, Apparate, Flanschverbindungen Bsp. Stahlradiator Querschnitt Stahlradiator Inhaltsverzeichnis - Was ist Korrosion? - Korrosionsarten - Sauerstoffkorrosion - Säure- / Wasserstoffkorrosion - Galvanische Korrosion - Weitere Korrosionsarten - Ursachen Korrosion - Korrosionsvorkommen - Erscheinungsformen - Korrosion in Haustechnik - Fragen?

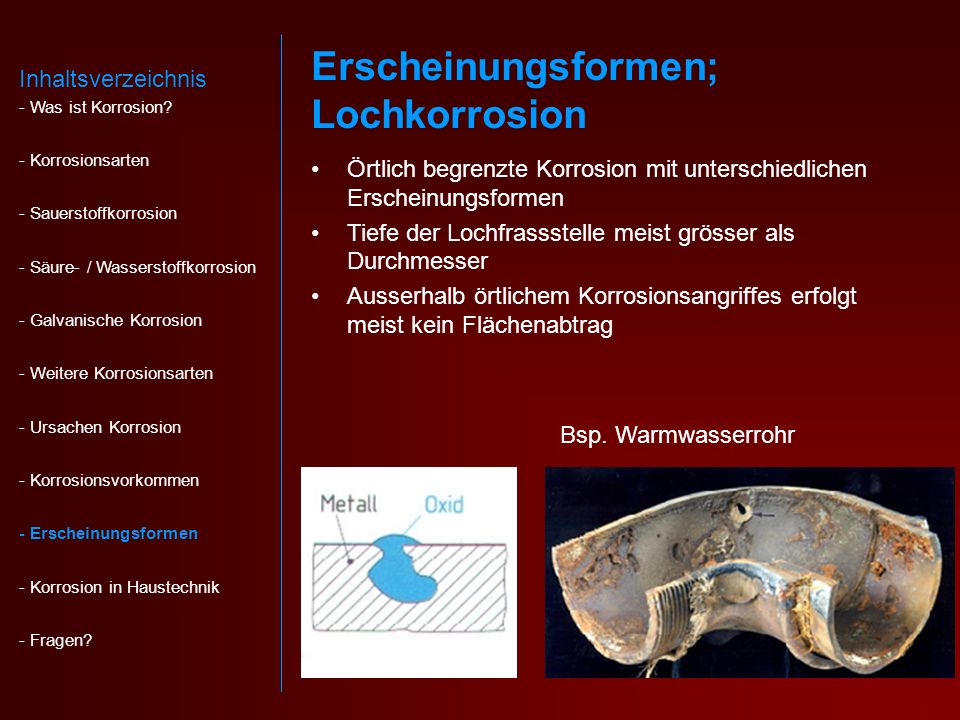

11 Erscheinungsformen; Lochkorrosion Örtlich begrenzte Korrosion mit unterschiedlichen Erscheinungsformen Tiefe der Lochfrassstelle meist grösser als Durchmesser Ausserhalb örtlichem Korrosionsangriffes erfolgt meist kein Flächenabtrag Bsp. Warmwasserrohr Inhaltsverzeichnis - Was ist Korrosion? - Korrosionsarten - Sauerstoffkorrosion - Säure- / Wasserstoffkorrosion - Galvanische Korrosion - Weitere Korrosionsarten - Ursachen Korrosion - Korrosionsvorkommen - Erscheinungsformen - Korrosion in Haustechnik - Fragen?

12 Erscheinungsformen; Flächenkorrosion Oberfläche wird nahezu gleichmässig abgetragen Da die gleichmässige Flächenkorrosion berechenbar ist, wirft es keine grossen Probleme auf Bsp. Wasserrohr Inhaltsverzeichnis - Was ist Korrosion? - Korrosionsarten - Sauerstoffkorrosion - Säure- / Wasserstoffkorrosion - Galvanische Korrosion - Weitere Korrosionsarten - Ursachen Korrosion - Korrosionsvorkommen - Erscheinungsformen - Korrosion in Haustechnik - Fragen?

13 Erscheinungsformen; Kavitationskorrosion Gemeinsames Einwirken von Korrosion und Kavitation Kavitation ist die Bildung und Auflösung von Hohlräumen bei Druckschwankungen Mit Implosion von Blasen wird Material mechanisch und korrosiv beansprucht Vorkommen Pumpen Bsp. Kreiselpumpe Inhaltsverzeichnis - Was ist Korrosion? - Korrosionsarten - Sauerstoffkorrosion - Säure- / Wasserstoffkorrosion - Galvanische Korrosion - Weitere Korrosionsarten - Ursachen Korrosion - Korrosionsvorkommen - Erscheinungsformen - Korrosion in Haustechnik - Fragen?

14 Erscheinungsformen; Galvanische Korrosion Auch Bimetallkorrosion oder Kontaktkorrosion genannt Entsteht bei elektrisch leitenden Kontakt zwischen metallischem Wirkstoff und anderem elektrisch leitenden Werkstoff in einer Elektrolytlösung Durch unterschiedlicher Korrosionspotentialen entsteht ein galvanisches Element Unedleres Metall Korrodiert Vorkommen Verbindung zweier Metalle Inhaltsverzeichnis - Was ist Korrosion? - Korrosionsarten - Sauerstoffkorrosion - Säure- / Wasserstoffkorrosion - Galvanische Korrosion - Weitere Korrosionsarten - Ursachen Korrosion - Korrosionsvorkommen - Erscheinungsformen - Korrosion in Haustechnik - Fragen?

15 Korrosion in der Haustechnik Heizungsanlagen: Spaltkorrosion Ursache Schlechtes "hanfen" Abhilfe Schweissen oder pressen, statt "gehanfte" Verbindungen Bsp. "abgehanftes" Rohrgewinde Inhaltsverzeichnis - Was ist Korrosion? - Korrosionsarten - Sauerstoffkorrosion - Säure- / Wasserstoffkorrosion - Galvanische Korrosion - Weitere Korrosionsarten - Ursachen Korrosion - Korrosionsvorkommen - Erscheinungsformen - Korrosion in Haustechnik - Fragen?

16 Heizungsanlagen: Korrosion durch Kavitation Ursache zu hohe Strömungsgeschwindigkeiten, Schäden an Umwälzpumpe Abhilfe Umwälzpumpe nicht zu knapp auslegen Bsp. Umwälzpumpe Korrosion in der Haustechnik Inhaltsverzeichnis - Was ist Korrosion? - Korrosionsarten - Sauerstoffkorrosion - Säure- / Wasserstoffkorrosion - Galvanische Korrosion - Weitere Korrosionsarten - Ursachen Korrosion - Korrosionsvorkommen - Erscheinungsformen - Korrosion in Haustechnik - Fragen?

17 Kälteanlagen: Sauerstoffkorrosion Ursache falsche Materialwahl Abhilfe Verwendung von Chromstahl-, Kunststoffrohr oder beschichtetes Stahlrohr Dämmung mit Synthetischer Kautschuk (Armaflex) Bsp. Stahlrohr Korrosion in der Haustechnik Inhaltsverzeichnis - Was ist Korrosion? - Korrosionsarten - Sauerstoffkorrosion - Säure- / Wasserstoffkorrosion - Galvanische Korrosion - Weitere Korrosionsarten - Ursachen Korrosion - Korrosionsvorkommen - Erscheinungsformen - Korrosion in Haustechnik - Fragen?

18 Sanitäre Anlagen: Korrosion durch Ablagerung Ursache zu niedrige Strömungsgeschwindigkeit oder gar keine Zirkulation (totes Wasser) Abhilfe Zirkulation ermöglichen, Rohrleitung kurzschliessen oder Entlüftungsmöglichkeit vorsehen Bsp. korrodiertes Rohr Korrosion in der Haustechnik Inhaltsverzeichnis - Was ist Korrosion? - Korrosionsarten - Sauerstoffkorrosion - Säure- / Wasserstoffkorrosion - Galvanische Korrosion - Weitere Korrosionsarten - Ursachen Korrosion - Korrosionsvorkommen - Erscheinungsformen - Korrosion in Haustechnik - Fragen?

19 Sanitäre Anlagen: Galvanische Korrosion Ursache Wassererwärmer rostet dahin Abhilfe Schutzanode (unedleres Metall) wird in Verbindung mit Wasser zuerst angegriffen, somit wird die Hülle des Wassererwärmers geschützt Bsp. korrodiertes Rohr Korrosion in der Haustechnik Inhaltsverzeichnis - Was ist Korrosion? - Korrosionsarten - Sauerstoffkorrosion - Säure- / Wasserstoffkorrosion - Galvanische Korrosion - Weitere Korrosionsarten - Ursachen Korrosion - Korrosionsvorkommen - Erscheinungsformen - Korrosion in Haustechnik - Fragen?

20 Sanitäre Anlagen: Galvanische Korrosion Ursache Falsche Reihenfolge der Leitungsmaterialien Abhilfe richtige Reihenfolge beachten, in Flussrichtung zuerst das edlere Metall einsetzen. Isolierholländer einsetzen Bsp. falsches Material Korrosion in der Haustechnik Inhaltsverzeichnis - Was ist Korrosion? - Korrosionsarten - Sauerstoffkorrosion - Säure- / Wasserstoffkorrosion - Galvanische Korrosion - Weitere Korrosionsarten - Ursachen Korrosion - Korrosionsvorkommen - Erscheinungsformen - Korrosion in Haustechnik - Fragen?

21 Lüftungsanlagen: Chemische Korrosion Ursache Säurehaltige Abluft Abhilfe Beständiges Leitungsmaterial einsetzen z.B. Textilkanäle oder V4A Bsp. Textilkanal (Elefantenpariser) Korrosion in der Haustechnik Inhaltsverzeichnis - Was ist Korrosion? - Korrosionsarten - Sauerstoffkorrosion - Säure- / Wasserstoffkorrosion - Galvanische Korrosion - Weitere Korrosionsarten - Ursachen Korrosion - Korrosionsvorkommen - Erscheinungsformen - Korrosion in Haustechnik - Fragen?

22 Lüftungsanlagen: Galvanische Korrosion Ursache Falsche Leitungsmaterialien bei Regenhut Abhilfe Beständiges Leitungsmaterial einsetzen z.B. Uginox (Edelstahl) Bsp. Fortluftregenhut Korrosion in der Haustechnik Inhaltsverzeichnis - Was ist Korrosion? - Korrosionsarten - Sauerstoffkorrosion - Säure- / Wasserstoffkorrosion - Galvanische Korrosion - Weitere Korrosionsarten - Ursachen Korrosion - Korrosionsvorkommen - Erscheinungsformen - Korrosion in Haustechnik - Fragen?

23 Fragen? Inhaltsverzeichnis - Was ist Korrosion? - Korrosionsarten - Sauerstoffkorrosion - Säure- / Wasserstoffkorrosion - Galvanische Korrosion - Weitere Korrosionsarten - Ursachen Korrosion - Korrosionsvorkommen - Erscheinungsformen - Korrosion in Haustechnik - Fragen?
