HolzSchaBe Ergebnisse der Materialprüfungen Dr. Richard Zweiler 1

2 Inhalt: Zusammenfassung Art der Proben
Bisherige Ergebnisse der Materialprüfungen: Schalldurchgang Wärmeleitfähigkeit Wasseraufnahme Zusammenfassung

3 Geliefert wurden Proben aus 3 unterschiedlichen Chargen.
Art der Proben Geliefert wurden Proben aus 3 unterschiedlichen Chargen. Auswahl der druckfesten, unlackierten Charge Trocknung des nassen Teils der ausgewählten Charge

4 Bestimmung des Schalldurchganges
ÖNORM EN ISO und ÖNORM EN 140-3 Fläche in Abstimmung mit dem Auftraggeber auf 1,6 m² reduziert. Dicke der HolzSchaBe Mischung 51mm, beidseitig mit OSB Platten bedeckt, Gesamtdicke 95mm

5 Testergebnis: Rw (C, Ctr): 36 (-1,-3) dB
Schalldurchgang Testergebnis: Rw (C, Ctr): 36 (-1,-3) dB

6 Schalldurchgang Bewertung
Vergleichbar mit einer 10cm dicken Vollziegelwand Für Innenwände geeignet Bei Außenwänden mit voraussichtlich höherer Dicke können voraussichtlich die üblichen 42 dB erreicht werden.

7 Bestimmung der Wärmeleitfähigkeit
ÖNORM 12667, 2 Plattengerät Probengröße: 500*500*80mm Normprüfbedingungen: 23°C, 50% rel.Luftfeuchtigkeit Rohdichte nach ÖN EN 1602: ca. 490 kg/m³

8 Wärmeleitfähigkeit - Testergebnis
Vergleich mit anderen Baustoffen Baustoff  W/mK] Quelle Stahlbeton 2400kg/m³ ~ 2,33 Bauphysik ISBN ; S269 Beton1600kg/m³ ~ 0,62 Bauphysik ISBN ; S271 Weichholz ~ 0,15 Steinwoll- Klemmfilz ~ 0,035 PDF-Datasheet: URSA product katalog 2010; S33 Extrudierter Polystyrolschaum ~ 0,033 HolzSchaBe Mischung:  = 0,1185 W/mK

9 Wärmeleitfähigkeit - Bewertung
Bis zu 20 mal besser als Beton Besser als Holz Bezogen auf Dichte und Festigkeit bedeutet dies ein gutes Ergebnis

10 Wasseraufnahme ÖNORM EN 12087; 2007-07-01
Prüfung von 2 Serien jeweils für teilweises und vollständiges Eintauchen Temperatur ca. 21°C Rel. Luftfeuchtigkeit ca. 53%

11 Berechnungsgrundlage
Berechnung der Wasseraufnahme für vollständiges Eintauchen m0 Masse im Ausgangszustand [kg] m28 Masse nach 28 Tagen [kg] V0 Volumen im Ausgangszustand [m³] pw Dichte von Wasser [kg/m³]

12 Berechnungsgrundlage

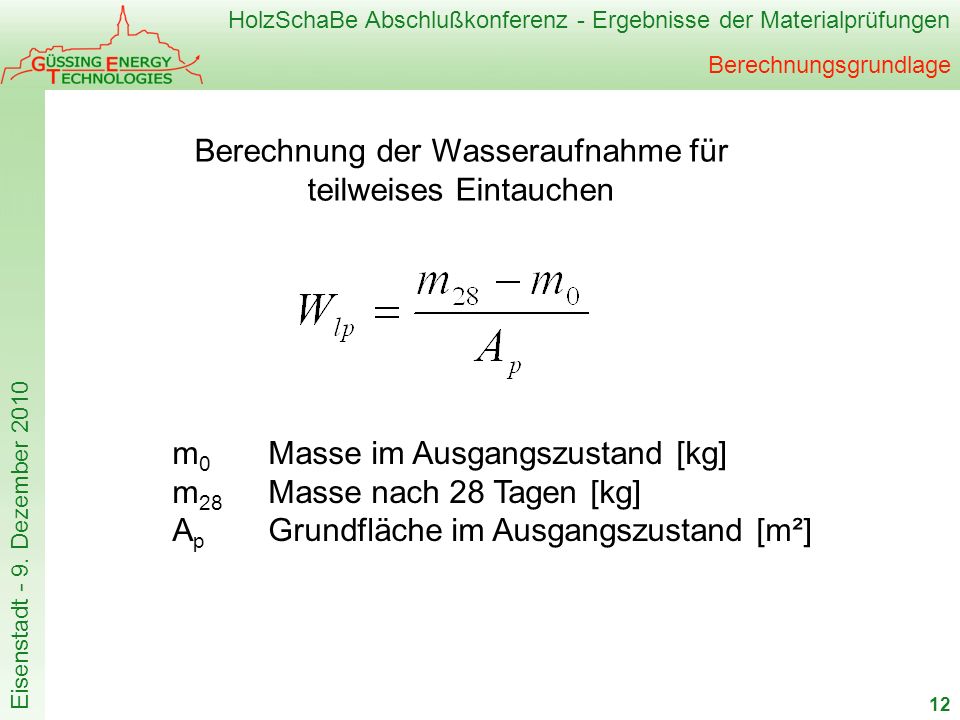

Berechnung der Wasseraufnahme für teilweises Eintauchen m0 Masse im Ausgangszustand [kg] m28 Masse nach 28 Tagen [kg] Ap Grundfläche im Ausgangszustand [m²]

13 Diese Proben wurden vor Testbeginn 2 Wochen gelagert und getrocknet.
Wasseraufnahme Serie 2: 8 Proben 200*200*250mm Diese Proben wurden vor Testbeginn 2 Wochen gelagert und getrocknet. Serie 1: 8 Proben 200*200*50mm Diese Proben waren bereits ausgehärtet.

14 Bewertung und Ergebnisse
Beispielhafte Wasseraufnahme ausgewählter Baustoffe Steinwolle bei teilweisen Eintauchen: <3 kg/m² extrudierter Polystyrolschaum bei vollständigen Eintauchen: < 0,7% Ergebnis HolzSchaBe: Verfahren Dicke 50mm Dicke 250mm Vollständiges Eintauchen 53,1 % 37,8 % Teilweises Eintauchen 22,27 kg/m² 47,36 kg/m²

15 Schalldurchgang ist in Ordnung
Zusammenfassung Sämtliche Aussagen beziehen sich auf die ausgewählte übermittelte Charge Schalldurchgang ist in Ordnung Wärmeleitfähigkeitseigenschaften sind gut Wasseraufnahme könnte unter Umständen zu Problemen führen

16 Verbund mit anderen Werkstoffen:
Empfehlungen Verbund mit anderen Werkstoffen: Lösung des Problems der hohen Wasseraufnahme Schalldurchgang wird verbessert z.Bsp. Füllmaterial für Holzkonstruktionen zum Füllen von Styropor-Hohlblockziegeln
