Taktische Zeichen Fachausbildung ZTr / OVLO 20. Februar 2010.

Ähnliche Präsentationen


Präsentation zum Thema: "Taktische Zeichen Fachausbildung ZTr / OVLO 20. Februar 2010."—  Präsentation transkript:

1 Taktische Zeichen Fachausbildung ZTr / OVLO 20. Februar 2010

2 Fachausbildung ZTr / OVLO Wofür überhaupt Zeichen? Beispiel aus der StVO - Bestimmungen für eine Straßenart: 1.Fahrzeugführer müssen mit Schrittgeschwindigkeit fahren. 2.Fahrzeugführer dürfen Fußgänger weder gefährden noch behindern; wenn nötig, müssen Fahrzeugführer warten. 3.Fußgänger dürfen den Fahrverkehr nicht unnötig behindern. 4.Fahrzeugführer dürfen außerhalb der dafür gekennzeichneten Flächen nicht parken, ausgenommen zum Ein- oder Aussteigen oder zum Be- oder Entladen.

3 Fachausbildung ZTr / OVLO Zeichen… haben eine hohe Informationsdichte sind schnell erfassbar und wiedererkennbar sind einfach darstellbar bieten eine einheitliche und eindeutige Sprache

4 Fachausbildung ZTr / OVLO Darstellungsmöglichkeiten

5 Fachausbildung ZTr / OVLO Darstellungsmöglichkeiten Grundform Farbe Zusätze zum Grundzeichen, z.B.: –Text, einzelne Buchstaben/Zahlen –Symbole, komplette andere Zeichen –Änderungen des Grundzeichens Anordnung

6 Fachausbildung ZTr / OVLO taktische Zeichen diese Systematik wird auch bei der Lagedarstellung in Führungsstellen genutzt im THW geregelt durch die Dienstvorschrift ( Extranet) einheitlich abgestimmt mit DFV, HiOrgs, IM der Länder gemeinsame Sprache in der Gefahrenabwehr

7 Fachausbildung ZTr / OVLO taktische Zeichen Wichtig: bei den taktischen Zeichen handelt es sich um ein offenes System, es gibt keine Komplettliste von gültigen Zeichen stattdessen lassen sich sinnvolle neue Zeichen durch Kombination von Einzelelementen erzeugen

8 Fachausbildung ZTr / OVLO Farben blau: THW rot: Feuerwehr grün: Polizei weiß: Hilfsorganisationen gelb: Einrichtungen der Führung orange: sonstige Einrichtungen Schrift: schwarz/weiß

9 Fachausbildung ZTr / OVLO Grundzeichen

10 Fachausbildung ZTr / OVLO Taktische Formation Einheiten/Verbände Rechteck Zugehörigkeit (Farbe) Größenordnung –Trupp (1 Punkt) –Gruppe (2 Punkte) –Zug (3 Punkte)

11 Fachausbildung ZTr / OVLO Taktische Formation Fachaufgabe/Typ beim THW durch Abkürzungen sonst durch Zusatzzeichen –Führung –Logistik –Löschen –Sanitätswesen

12 Fachausbildung ZTr / OVLO Taktische Formation (Zusatzinformationen) Vlotho -/2/5/7 MI aus Angaben zur Größenordnung - Herkunft - Gliederung - Bewegung/Richtung - Mannschaftsstärke Zeitangaben, z.B. wann ausgerückt

13 Fachausbildung ZTr / OVLO Person Darstellung von –Einsatzkräften –Betroffenen Raute Bei Einsatzkräften Systematik wie bisher –ZFü Feuerwehr –GrFü FGr W THW –Einsatzleiter –Sonderfunktion

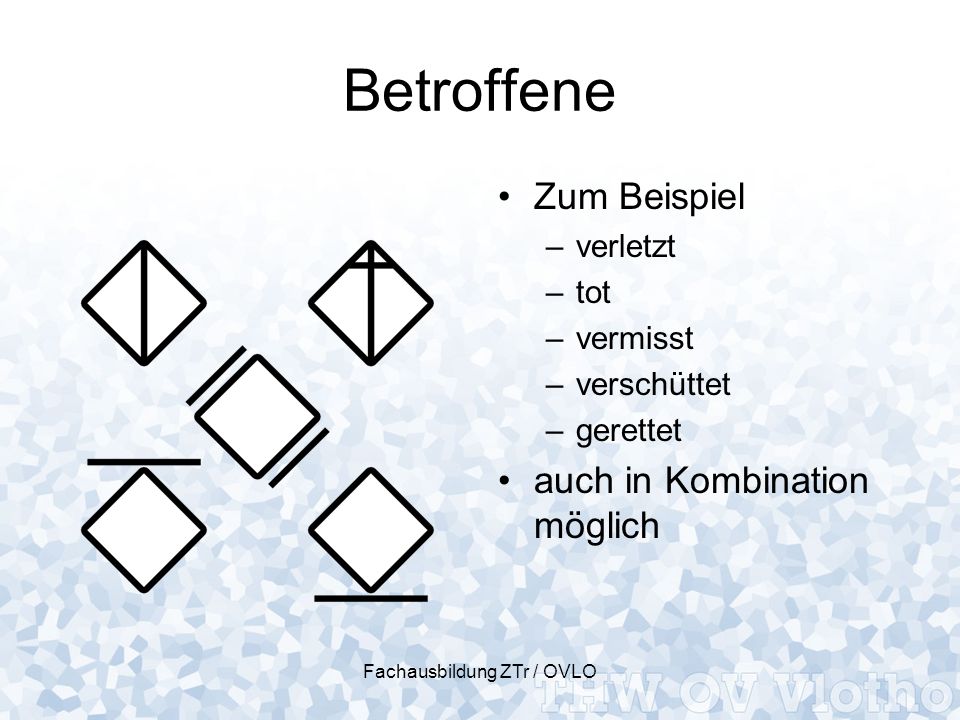

14 Fachausbildung ZTr / OVLO Betroffene Zum Beispiel –verletzt –tot –vermisst –verschüttet –gerettet auch in Kombination möglich

15 Fachausbildung ZTr / OVLO Betroffene (Zusatzinformationen) ?5 Anzahl, mit Angabe ob Vermutung (?) oder gesicherte Erkenntnis 6 Transport: noch zu transportieren (1) oder bereits transportiert (2) (1) (2)

16 Fachausbildung ZTr / OVLO Maßnahmen Darstellung von Tätigkeiten/Aufträgen Dreieck, Spitze oben Beispiele: –Erkunden, Beobachten –Beleuchten –Bergen –Räumen

17 Fachausbildung ZTr / OVLO Stelle Darstellung von Einrichtungen/Plätzen Kreis Beispiel: –Behandlungsplatz –Meldekopf –Bereitstellungsraum

18 Fachausbildung ZTr / OVLO Befehlsstelle Darstellung von Standorten der Führung/Leitung Fahne Beispiele: –Einsatzabschnitts- leitung –Führungsstelle (THW) THW

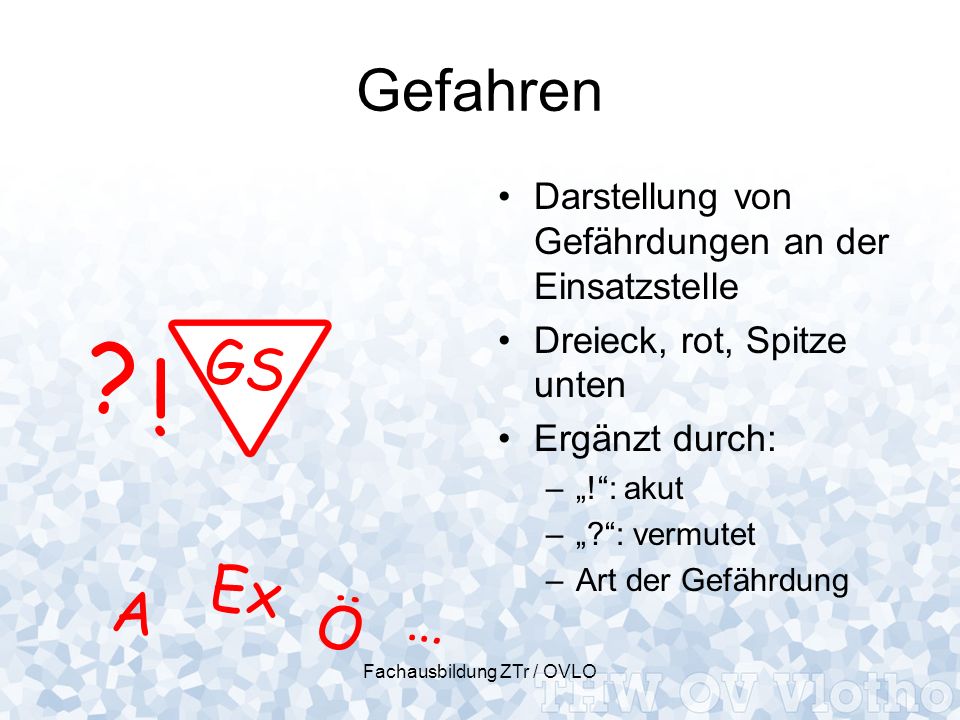

19 Fachausbildung ZTr / OVLO Gefahren Darstellung von Gefährdungen an der Einsatzstelle Dreieck, rot, Spitze unten Ergänzt durch: –!: akut –?: vermutet –Art der Gefährdung ! ? GS A Ex Ö …

20 Fachausbildung ZTr / OVLO Schäden Straßen/Wege Feuer Gebäude

21 Beispiele

22 Fachausbildung ZTr / OVLO Beispiele 1

23 Fachausbildung ZTr / OVLO Beispiele 2

24 noch Fragen?

25 Fachausbildung ZTr / OVLO Quellen Verkehrszeichen: n_in_Deutschland (Dieses Werk gilt gemäß dem deutschen Urheberrecht als gemeinfrei, weil es Teil der Statute, Verordnung oder ein gesetzlicher Erlass (Amtliches Werk) ist, das durch eine deutsche Reichs-, Bundes- oder Landesbehörde bzw. durch ein deutsches Reichs-, Bundes- oder Landesgericht veröffentlicht wurde (§ 5 Abs.1 UrhG).) n_in_Deutschland Taktische Zeichen: (selbst erstellt auf Grundlage von THW DV und Anlagen.)
