1 Fernmeldegruppe Sössen Taktische Zeichen und Lagekartenführung Lagekartenführung

2 Fernmeldegruppe Sössen Taktische Zeichen und Lagekartenführung Grundlagen der Lagekartenführung Lagekarte = Informationsboard mit Karten Übersichten systematischen Darstellungen und Memos -unentbehrliches Hilfsmittel für die Stabsarbeit -muss stets auf dem aktuellen Stand gehalten werden -je höher die Führungsebene, desto weniger Einzelheiten

3 Fernmeldegruppe Sössen Taktische Zeichen und Lagekartenführung Kartenmaterial Objektpläne, Feuerwehrpläne –z.B. für objektbezogene Ereignisse großformatige Stadtpläne –z.B. für Darstellung punktueller Schäden –ggf. mehrere Einzelblätter Topgrafische Karten –M 1: z.B. Darstellung von Einzel- oder Flächenlagen –M 1: mit UTM-Gitternetz –M 1: mit UTM-Gitternetz z.B. als Übersichtskarte, Marschkarte, ABC-Lagen Handskizzen (hilfsweise)

4 Fernmeldegruppe Sössen Taktische Zeichen und Lagekartenführung Topografische Karte M 1 :

5 Fernmeldegruppe Sössen Taktische Zeichen und Lagekartenführung Topografische Karte M 1 :

6 Fernmeldegruppe Sössen Taktische Zeichen und Lagekartenführung Topografische Karte M 1 :

7 Fernmeldegruppe Sössen Taktische Zeichen und Lagekartenführung Führen der Lagekarte Kartenmaterial ggf. durch Klarsichtfolie schützen nur Folienstifte verwenden Inhalte, Änderungen und Ergänzungen übernehmen von: –S2 (Lage) –Einsatzleiter –Eingeteilten Führungsassistenten vor Lagebesprechungen grundsätzlich einen Lagenkartenabgleich vornehmen

8 Fernmeldegruppe Sössen Taktische Zeichen und Lagekartenführung Aufbau der Lagekarte Graphischer TeilSchadenskontenKräfteanzeige Alarmiert MarschBereitstellung Besonderheiten Warnlage (Wetter, Hochwasser) Lagebesprechungen (Ort, Zeit) Pressekonferenzen (Ort, Zeit) Schäden Kräfte/ Mittel EA 1 Brandbek. EA 2 Brandbek. Schäden Kräfte/ Mittel Maßnahmen

9 Fernmeldegruppe Sössen Taktische Zeichen und Lagekartenführung Teil 1 - Kräfteübersicht Bietet Überblick über die Angeforderten Auf dem Marsch befindlichen An der Einsatzstelle befindlichen Kräfte und Mittel

10 Fernmeldegruppe Sössen Taktische Zeichen und Lagekartenführung Teil 2 - Karte Auf der Karte sind mit gebräuchlichen taktischen Zeichen darzustellen : Einsatzschwerpunkte Einsatzabschnitte Standort der Einsatzleitung Standort der Einsatzabschnittsleitungen und ggf. Grenzen der Einsatzabschnitte Windrichtung Nordpfeil

11 Fernmeldegruppe Sössen Taktische Zeichen und Lagekartenführung Teil 3 - Schadenskonto kontenmäßige Darstellung von Schäden Einheiten Maßnahmen eine Schadensstelle bzw. eines Einsatzabschnittes Folgende Angaben sollen enthalten sein: –Ort –Verbindungen (Funk / Draht) –Art und Umfang der Schäden –eingesetzte Kräfte –veranlasste Maßnahmen

12 Fernmeldegruppe Sössen Taktische Zeichen und Lagekartenführung Teil 3 - Schadenskonto Jedem Einsatzabschnitt wird ein Schadenskonto zugeordnet Es enthält im Kopfteil jeweils –Nummer des Einsatzabschnittes –Bezeichnung des Einsatzabschnittes –Ggf. Angaben zur Fernmeldeverbindung Darunter sind kontenmäßig darzustellen: Schäden Eingesetzte Kräfte und Mittel Eingeleitete Maßnahmen

13 Fernmeldegruppe Sössen Taktische Zeichen und Lagekartenführung Beispiele

14 Fernmeldegruppe Sössen Taktische Zeichen und Lagekartenführung

15 Fernmeldegruppe Sössen Taktische Zeichen und Lagekartenführung

16 Fernmeldegruppe Sössen Taktische Zeichen und Lagekartenführung

17 Fernmeldegruppe Sössen Taktische Zeichen und Lagekartenführung

18 Fernmeldegruppe Sössen Taktische Zeichen und Lagekartenführung

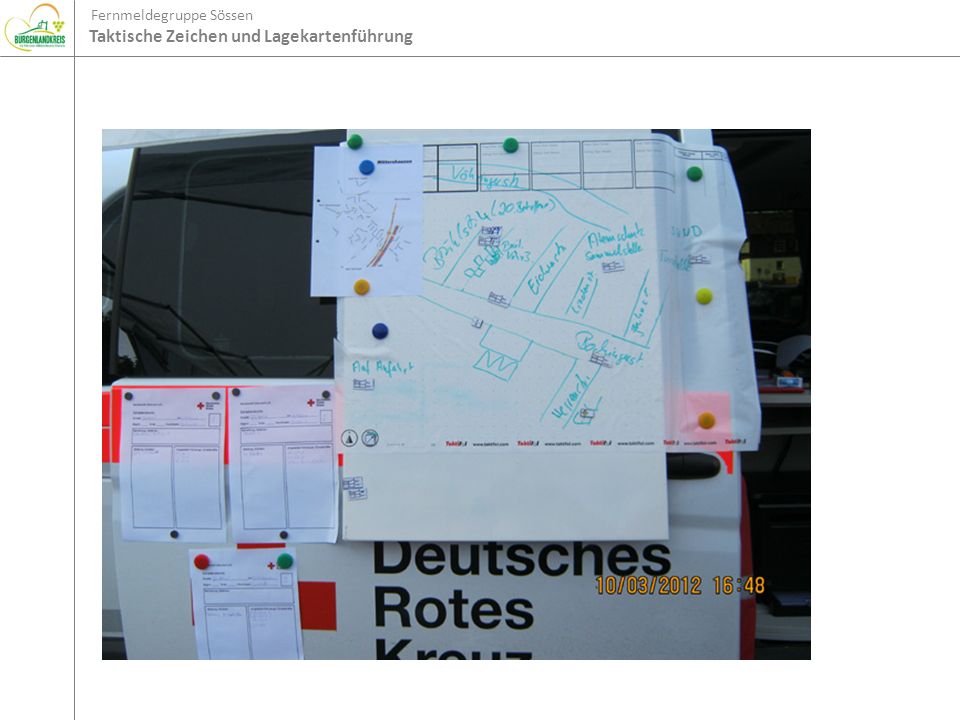

19 Fernmeldegruppe Sössen Taktische Zeichen und Lagekartenführung

20 Fernmeldegruppe Sössen Taktische Zeichen und Lagekartenführung

21 Fernmeldegruppe Sössen Taktische Zeichen und Lagekartenführung

22 Fernmeldegruppe Sössen Taktische Zeichen und Lagekartenführung
