1 Abteilung Flugmeteorologie 02 - 2009 © DWD Leewellen © Copyright: Bernhard Mühr

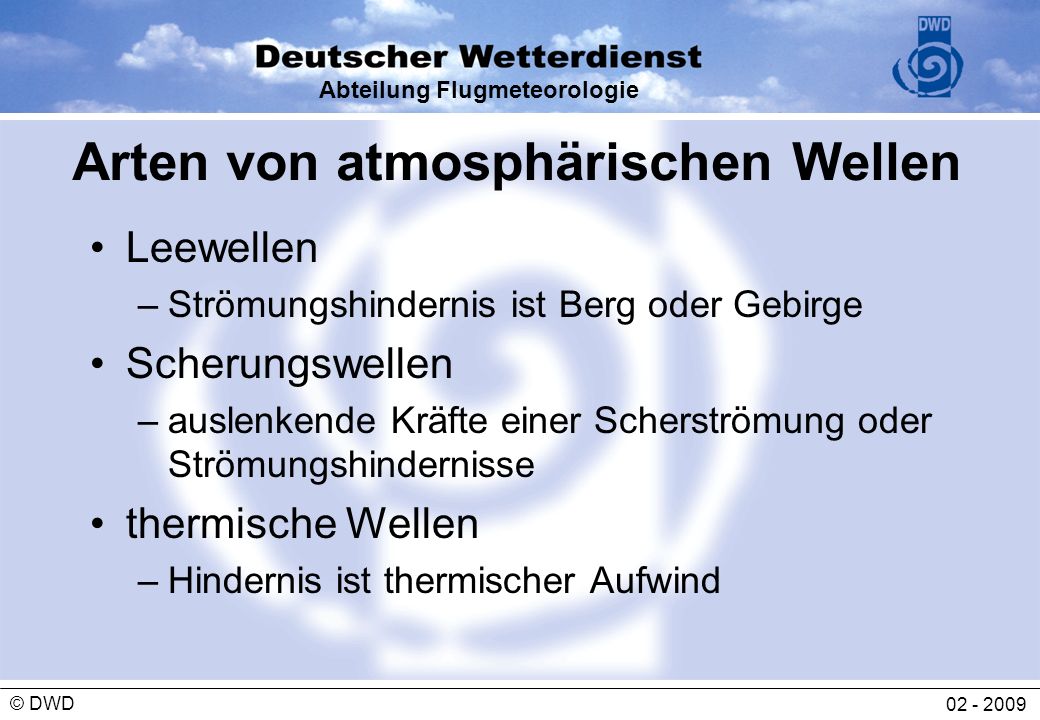

2 Abteilung Flugmeteorologie 02 - 2009 © DWD Arten von atmosphärischen Wellen Leewellen –Strömungshindernis ist Berg oder Gebirge Scherungswellen –auslenkende Kräfte einer Scherströmung oder Strömungshindernisse thermische Wellen –Hindernis ist thermischer Aufwind

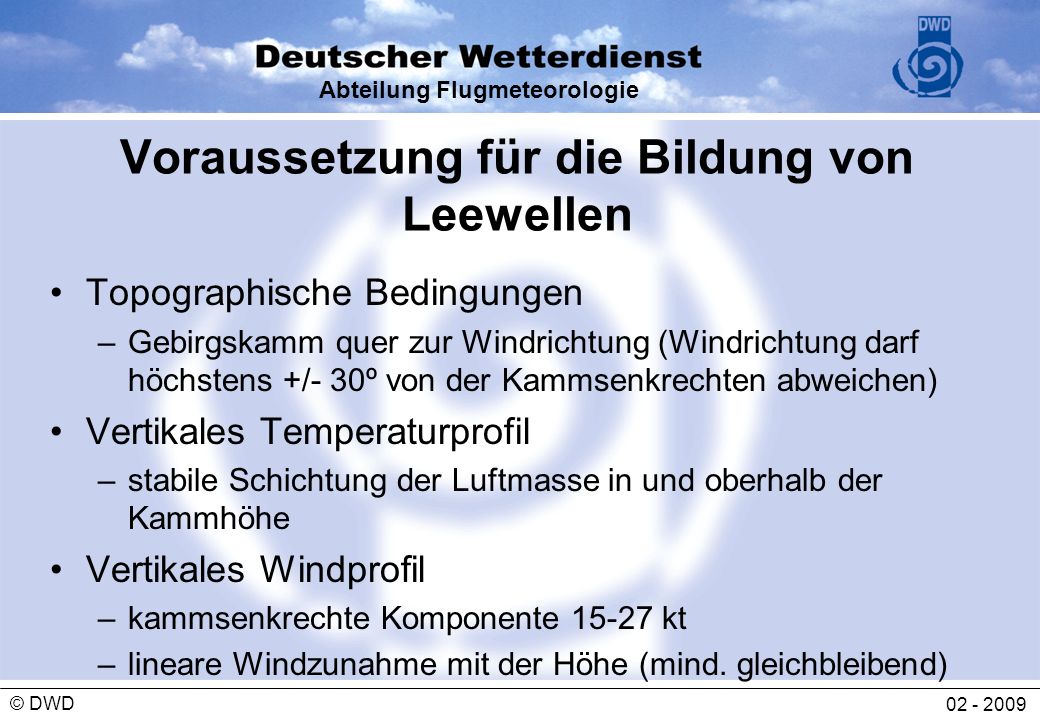

3 Abteilung Flugmeteorologie 02 - 2009 © DWD Voraussetzung für die Bildung von Leewellen Topographische Bedingungen –Gebirgskamm quer zur Windrichtung (Windrichtung darf höchstens +/- 30º von der Kammsenkrechten abweichen) Vertikales Temperaturprofil –stabile Schichtung der Luftmasse in und oberhalb der Kammhöhe Vertikales Windprofil –kammsenkrechte Komponente 15-27 kt –lineare Windzunahme mit der Höhe (mind. gleichbleibend)

4 Abteilung Flugmeteorologie 02 - 2009 © DWD......Voraussetzung für die Bildung von Leewellen Synoptische Wetterbedingungen Bodenwetterkarte –antizyklonale Isobarenkrümmung am Rande eines Hochs ( Absinkinversion in 1500 bis 2500 m) –Gradientwind 36 km/h –isobarenparallel liegendes schwaches Frontensystem ( Windzunahme mit der Höhe und höhenkonstante Strömungsrichtung)

5 Abteilung Flugmeteorologie 02 - 2009 © DWD......Voraussetzung für die Bildung von Leewellen Synoptische Wetterbedingungen Höhenwetterkarten –Antizyklonale Strahlstromseite –Mit der Höhe ab Bergniveau gleichbleibende Windrichtung –Windgeschwindigkeit in 500 hPa: 60-115 km/h –Windgeschwindigkeit in 300 hPa: 80-150 km/h –schmaler Höhentrog (SW-Strömung auf der Vorderseite eines Höhentroges)

6 Abteilung Flugmeteorologie 02 - 2009 © DWD Ideale Leewelle

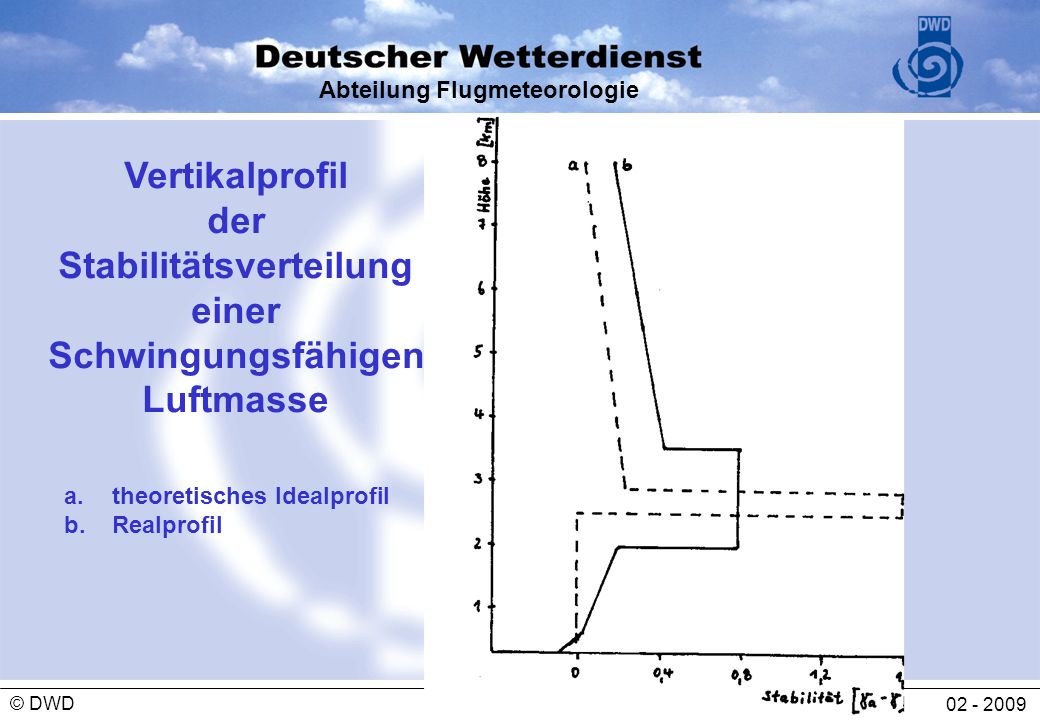

7 Abteilung Flugmeteorologie 02 - 2009 © DWD Vertikalprofil der Stabilitätsverteilung einer Schwingungsfähigen Luftmasse a.theoretisches Idealprofil b.Realprofil

8 Abteilung Flugmeteorologie 02 - 2009 © DWD Vertikalprofil der Windgeschwindigkeit und ihre Auswirkung auf die Luftströmung a.laminare Strömung b.stehender Wirbel c.Leewellenströmung d.Rotorenströmung e.Rotorenströmung

9 Abteilung Flugmeteorologie 02 - 2009 © DWD Einfluss der Hindernisprofile auf die Wellenbildung (nach Wallington ) zu kurz zu lang Idealhindernis zu lang trotz Höhe ideale Hinderniskette mit Resonanz- verstärkung = Wellenlänge

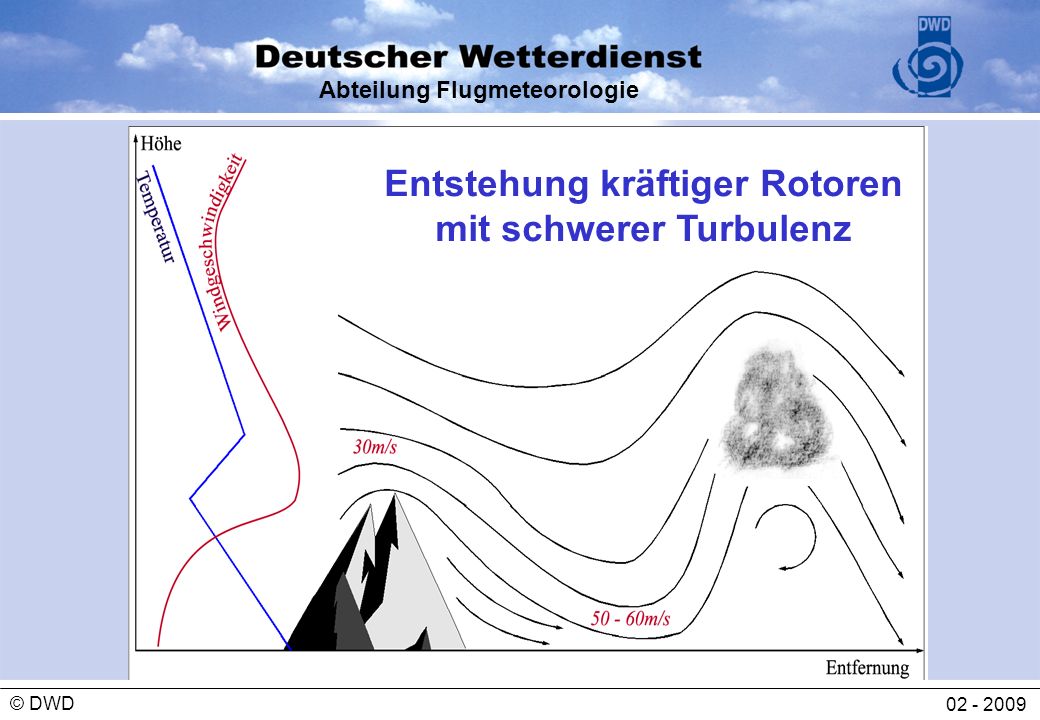

10 Abteilung Flugmeteorologie 02 - 2009 © DWD Entstehung kräftiger Rotoren mit schwerer Turbulenz

11 Abteilung Flugmeteorologie 02 - 2009 © DWD Vorhersagemöglichkeiten von Leewellen Bodenvorhersagekarte, Höhenvorhersagekarten 500 und 300 hPa Lester-Harrison-Nomogramm Temp-Auswertung: –Vertikalprofile –Scorerparameter Alpenschnitte aus pc_met

12 Abteilung Flugmeteorologie 02 - 2009 © DWD Jahresgang der Föhntage

13 Abteilung Flugmeteorologie 02 - 2009 © DWD Lester-Harrison-Nomogramm zur Leewellenvorhersage Gebirgssenkrechte Mittelwindkomponente oberhalb des Gebirgsgipfelniviaus Normierte Druckdifferenz zwischen Luv- und Leeseite

14 Abteilung Flugmeteorologie 02 - 2009 © DWD Vertikalprofil von Windgeschwindigkeit und Scorerparameter bei einer schwingungsfähigen Luftmasse (Temp-Tool von pc_met)

15 Abteilung Flugmeteorologie 02 - 2009 © DWD

16 Abteilung Flugmeteorologie 02 - 2009 © DWD

17 Abteilung Flugmeteorologie 02 - 2009 © DWD

18 Abteilung Flugmeteorologie 02 - 2009 © DWD COSMO-DE Leewellenvorhersage für den 15.01.2011, 11.00 UTC

19 Abteilung Flugmeteorologie 02 - 2009 © DWD Leewellen am 15.01.2011, 13.00 UTC (METEOSAT SG)

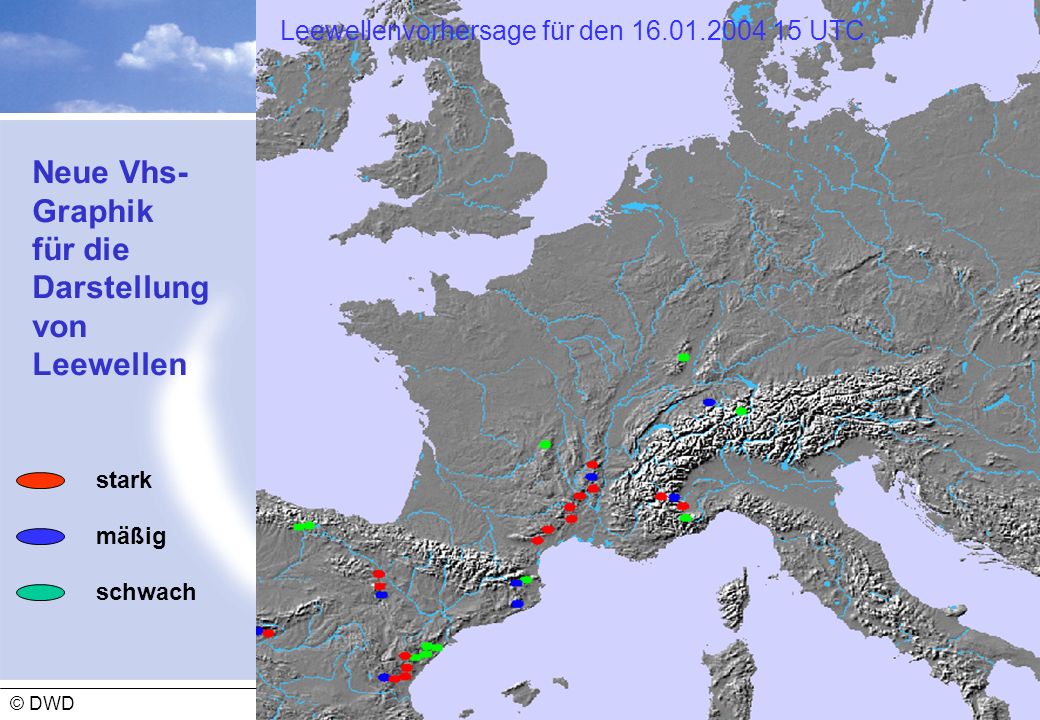

20 Abteilung Flugmeteorologie 02 - 2009 © DWD Neue Vhs- Graphik für die Darstellung von Leewellen stark mäßig schwach Leewellenvorhersage für den 16.01.2004 15 UTC

21 Abteilung Flugmeteorologie 02 - 2009 © DWD Neue Vhs- Graphik für die Darstellung von Leewellen stark mäßig schwach Leewellenvorhersage für den 18.01.2004 00 UTC

22 Abteilung Flugmeteorologie 02 - 2009 © DWD Die vorgenannten geografischen und meteorologischen Parameter sind relativ komplex. Um krasse Fehleinschätzungen zu vermeiden, sollte man sie bei der Planung von Leewellenflügen auch im Hinterkopf haben. Da aber nicht jeder Wellenflieger gleichzeitig auch Meteorologe ist, erwartet er ein einfach zu handhabendes Verfahren, mit dem er auf dem ersten Blick sieht: wo und wann gibt es Leewellen ? wie hoch reichen sie ? wie stark ist das Steigen ? Diese Antworten können sowohl das lokalen Kurzfristmodell (LMK) des DWD als auch dem RASP Modell entnommen werden!

23 Abteilung Flugmeteorologie 02 - 2009 © DWD LME 7 kmGME 40 km LMK 2.8 km Die operationelle Modellkette des DWD, bestehend aus GME, LME und LMK (ab April 2007)

24 Abteilung Flugmeteorologie 02 - 2009 © DWD Orographie der Alpen eines 40-Km-Modells

25 Abteilung Flugmeteorologie 02 - 2009 © DWD 2,8 Km-Gitter 40 Km-Gitter DWD - LMK - Modell

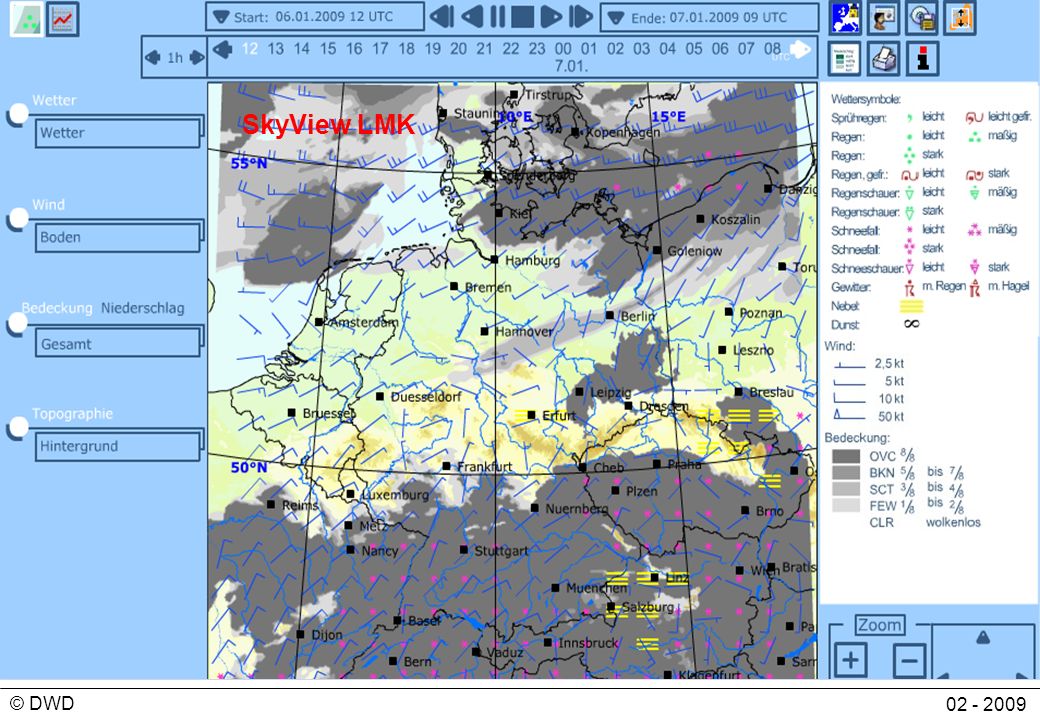

26 Abteilung Flugmeteorologie 02 - 2009 © DWD SkyView LMK

27 Abteilung Flugmeteorologie 02 - 2009 © DWD SkyView (LMK) Ebenfalls Flash - daher auch nur Internet Basis = Lokales Modell Kurzfrist (LMK), Gitterpunktsweite 2,5 km Ges. Modellgebiet 1024 x 1024 Punkte Modellausschnitt 512 x 512 Punkte (zoomfähig) – dargestellt 20 x 20 Punkte – Abstand 80 km - jeder Punkt steht für 1024 Punkte –1. Zoom: Abstand 40 km - 256 Punkte –2. Zoom: Abstand 20 km - 64 Punkte –3. Zoom: Abstand 10 km - 16 Punkte –4. Zoom: Abstand 5 km - 4 Punkte –5. Zoom: Abstand 2,5 km – jeder Punkt

28 Abteilung Flugmeteorologie 02 - 2009 © DWD SkyView (LMK) Berechnung alle 3 Stunden (00, 03, 06, 09, 12, 15, 18 und 21 UTC [8 Modelläufe pro Tag]) Datenabgabe von 00 und 12 UTC Lauf Darstellung in frei wählbaren Intervallen von 1, 2 und 3 Stunden Auswahl eines beliebigen Termins vorgegebener und individueller Filmlauf Abspeichern eines individuellen Ausschnitts Anzeigen von beliebigen Meteogrammen

29 Abteilung Flugmeteorologie 02 - 2009 © DWD SkyView (LMK) Prioritätenliste der Gitterpunktsdaten – gefrierender Niederschlag – Gewitter – Schauer – Niederschlag (Regen, Sprühregen, Schnee) – Schichtbewölkung – Cu gegenwärtig nicht parametrisierbar – Blauthermik gegenwärtig nicht parametrisierbar –Cb gegenwärtig nicht parametrisierbar

30 Abteilung Flugmeteorologie 02 - 2009 © DWD

31 Abteilung Flugmeteorologie 02 - 2009 © DWD SkyView (LMK) vorhergesagte Parameter –Niederschlag, Boden- und Höhenwinde, Flächendarstellung von Böen, Niederschlag und geordneter Vertikalbewegung (Leewellen), Bedeckungsgrad für einzelne Stockwerke, Flächendarstellung für Niederschlag inkl. Intensität Modellhöhe = Mittel zwischen 4 Punkten –falls Gitterpunkt höher als ausgewählte Höhe (z.B. Alpen), wird nächsthöhere Schicht angezeigt

32 Abteilung Flugmeteorologie 02 - 2009 © DWD SkyView (LMK) Wolkenstockwerke: – tief: Boden bis 6500 ft – mittel: 6500 bis 23000 ft – hoch: 16500 bis 42500 ft

33 Abteilung Flugmeteorologie 02 - 2009 © DWD SkyView – LMK das neue Tool des DWD mit Leewellenvorhersagen

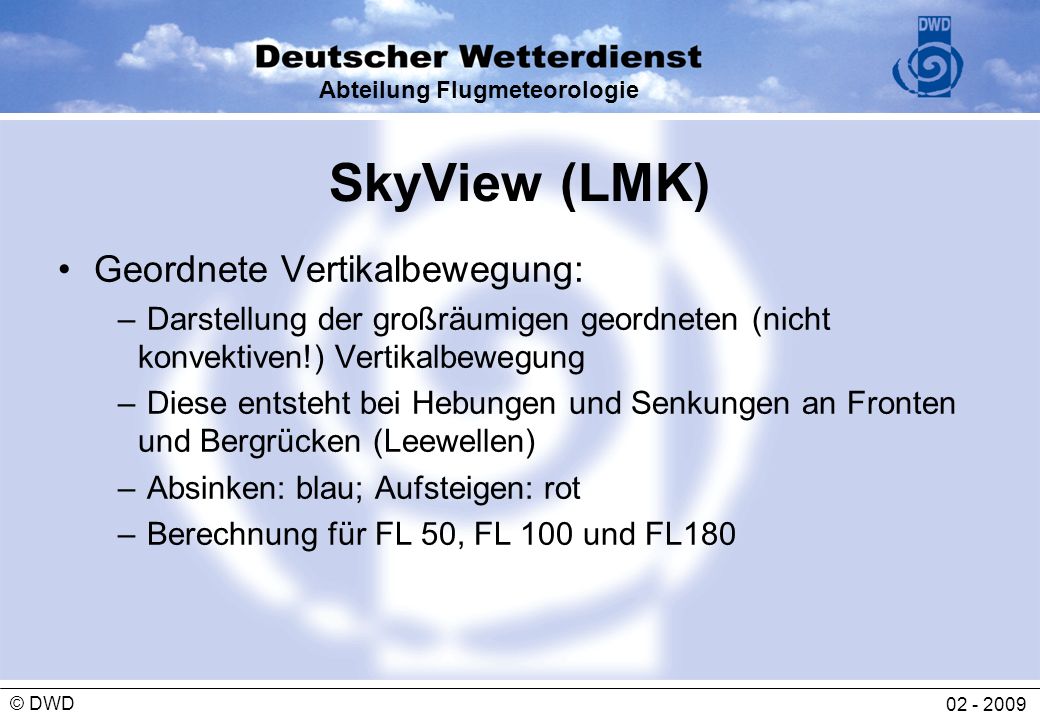

34 Abteilung Flugmeteorologie 02 - 2009 © DWD SkyView (LMK) Geordnete Vertikalbewegung: – Darstellung der großräumigen geordneten (nicht konvektiven!) Vertikalbewegung – Diese entsteht bei Hebungen und Senkungen an Fronten und Bergrücken (Leewellen) – Absinken: blau; Aufsteigen: rot – Berechnung für FL 50, FL 100 und FL180

35 Abteilung Flugmeteorologie 02 - 2009 © DWD

36 Abteilung Flugmeteorologie 02 - 2009 © DWD

37 Abteilung Flugmeteorologie 02 - 2009 © DWD

38 Abteilung Flugmeteorologie 02 - 2009 © DWD

39 Abteilung Flugmeteorologie 02 - 2009 © DWD

40 Abteilung Flugmeteorologie 02 - 2009 © DWD

41 Abteilung Flugmeteorologie 02 - 2009 © DWD

42 Abteilung Flugmeteorologie 02 - 2009 © DWD Wetterlage vom 4.9.2006 00 UTC

43 Abteilung Flugmeteorologie 02 - 2009 © DWD

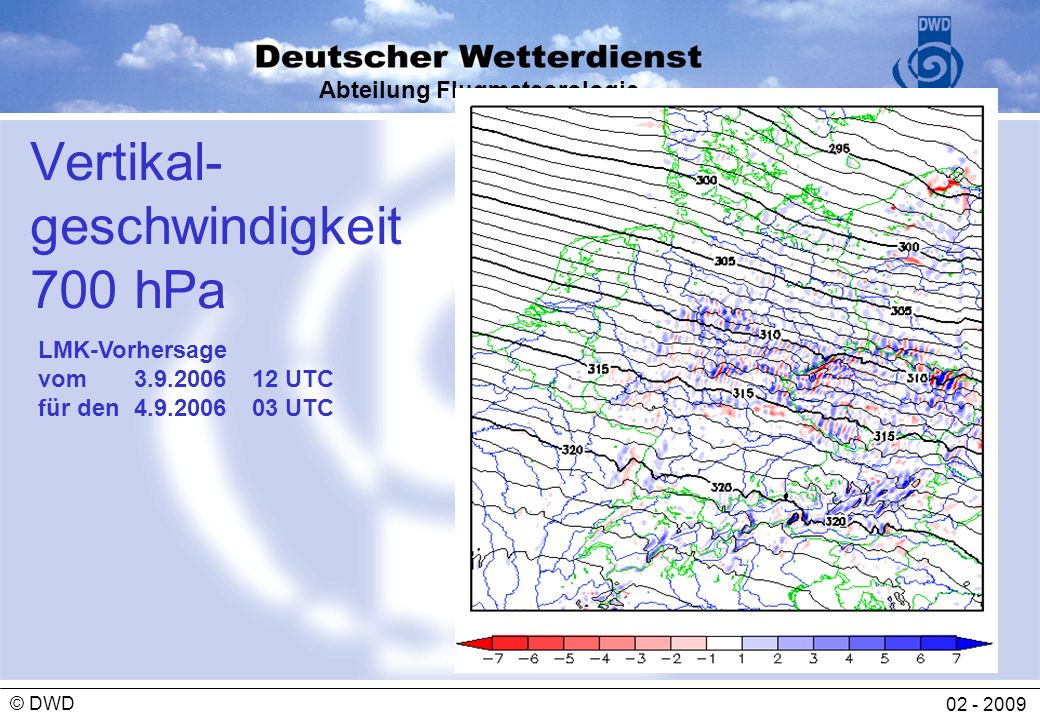

44 Abteilung Flugmeteorologie 02 - 2009 © DWD Vertikal- geschwindigkeit 700 hPa LMK-Vorhersage vom3.9.2006 12 UTC für den4.9.2006 03 UTC

45 Abteilung Flugmeteorologie 02 - 2009 © DWD Beispiel 26.10.06: Harzwelle bis 5000 m Mehr als 100 Wellenflüge in Nordwestdeutschland

46 Abteilung Flugmeteorologie 02 - 2009 © DWD Harz Thüringer Wald Riesengebirge W 1500m [m/sec] LMK-Vohersage 26.10.2006 06 UTC für 26.10.2006 12 UTC

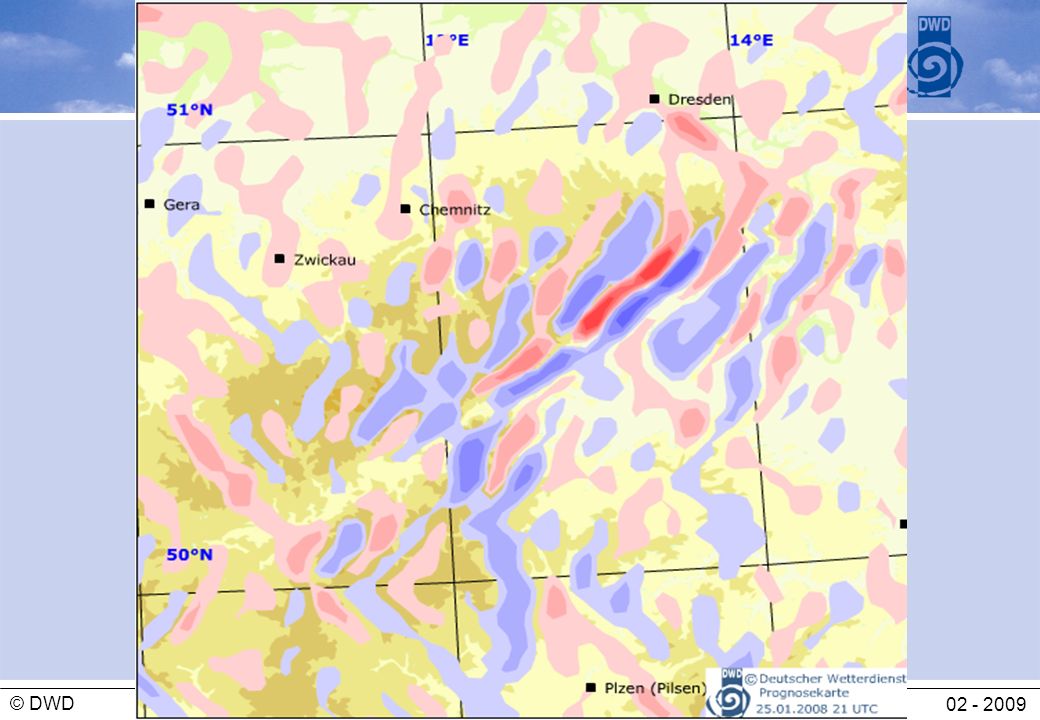

47 Abteilung Flugmeteorologie 02 - 2009 © DWD LMK-Vorhersage Vertikalgeschwindigkeit m NN Thüringer WaldErzgebirge

48 Abteilung Flugmeteorologie 02 - 2009 © DWD Beispiel 21.11.06: Flughöhen Riesengebirge bis 7000 m 500 km Streckenflug von Klix zum Riesengebirge und zurück

49 Abteilung Flugmeteorologie 02 - 2009 © DWD Leewelle (Hohe Woge) am 05.12.07

50 Abteilung Flugmeteorologie 02 - 2009 © DWD Einige Beispielrechnungen

51 Abteilung Flugmeteorologie 02 - 2009 © DWD Vertikalschnitt Riesengebirge 16.11.07

52 Abteilung Flugmeteorologie 02 - 2009 © DWD Alpenschnitt Pte. De Valoney – Vevey Mont Blanc Gebiet Leewellenbildung bei Südwest-Föhn

53 Abteilung Flugmeteorologie 02 - 2009 © DWD Vertikalschnitt Riesengebirge 16.11.07

54 Abteilung Flugmeteorologie 02 - 2009 © DWD Weather Situation 4th September 2006 00 UTC

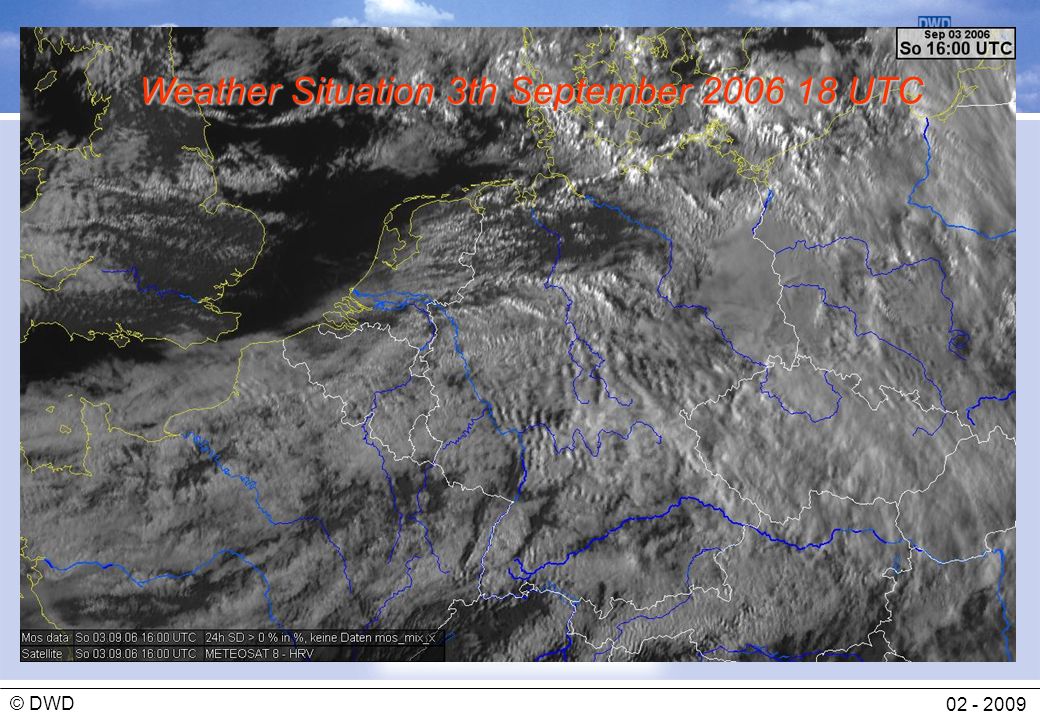

55 Abteilung Flugmeteorologie 02 - 2009 © DWD Weather Situation 3th September 2006 18 UTC

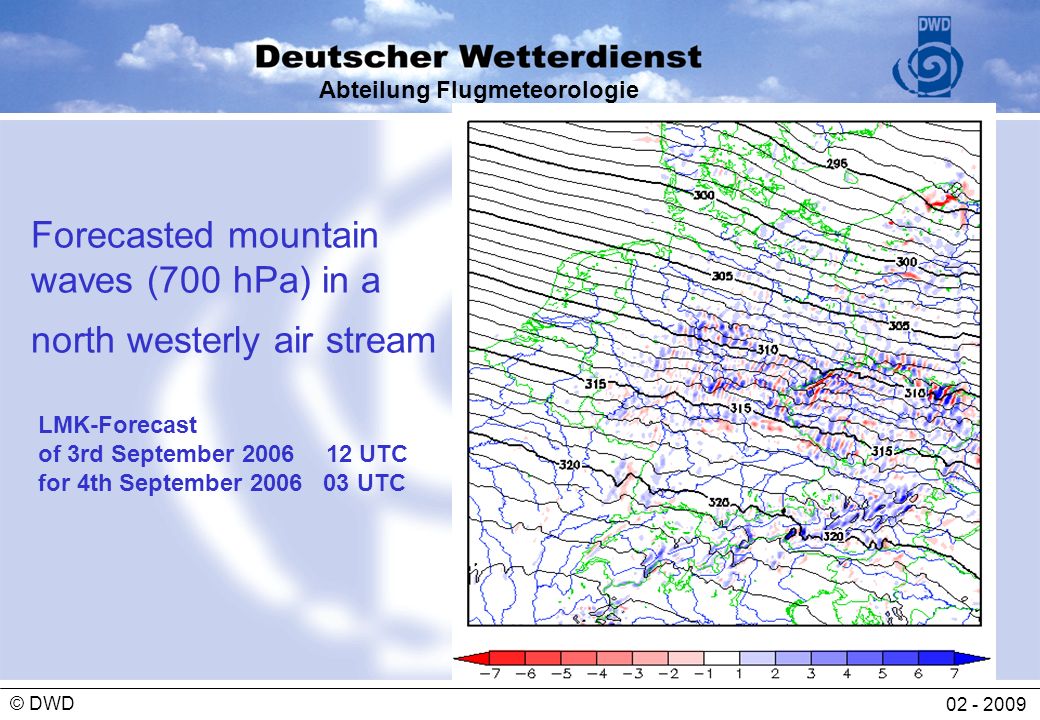

56 Abteilung Flugmeteorologie 02 - 2009 © DWD Forecasted mountain waves (700 hPa) in a north westerly air stream LMK-Forecast of 3rd September 200612 UTC for 4th September 2006 03 UTC

57 Abteilung Flugmeteorologie 02 - 2009 © DWD

58 Abteilung Flugmeteorologie 02 - 2009 © DWD

59 Abteilung Flugmeteorologie 02 - 2009 © DWD

60 Abteilung Flugmeteorologie 02 - 2009 © DWD

61 Abteilung Flugmeteorologie 02 - 2009 © DWD

62 Abteilung Flugmeteorologie 02 - 2009 © DWD

63 Abteilung Flugmeteorologie 02 - 2009 © DWD

64 Abteilung Flugmeteorologie 02 - 2009 © DWD http://www.flugwetter.de/skyview/skyview_cosmode.htm

65 Abteilung Flugmeteorologie 02 - 2009 © DWD Vorgehensweise bei der Ausgabe von Wellenalarmen - Analyse des vorhergesagten Strömungsfeldes (Boden bis FL 180) - Analyse des vorhergesagten vertikalen Windfeldes (Richtung, Stärke) - Analyse Vertikalverteilung Scorerparameter (aus Tempvorherssagen) sowie seine zeitlichen Änderung

66 Abteilung Flugmeteorologie 02 - 2009 © DWD

67 Abteilung Flugmeteorologie 02 - 2009 © DWD

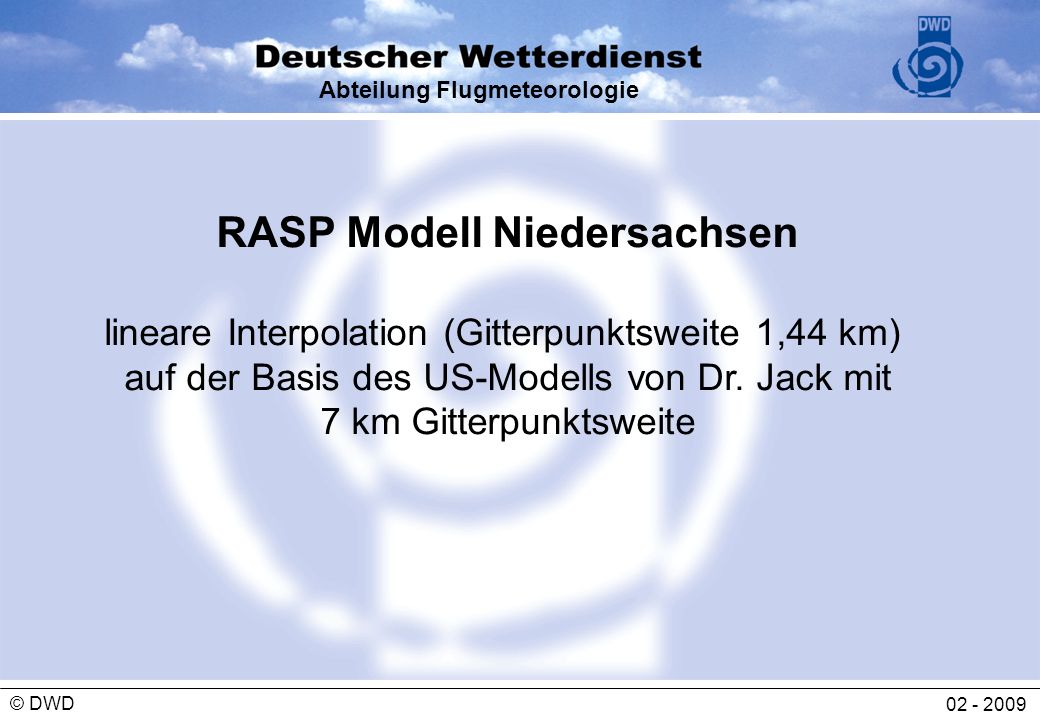

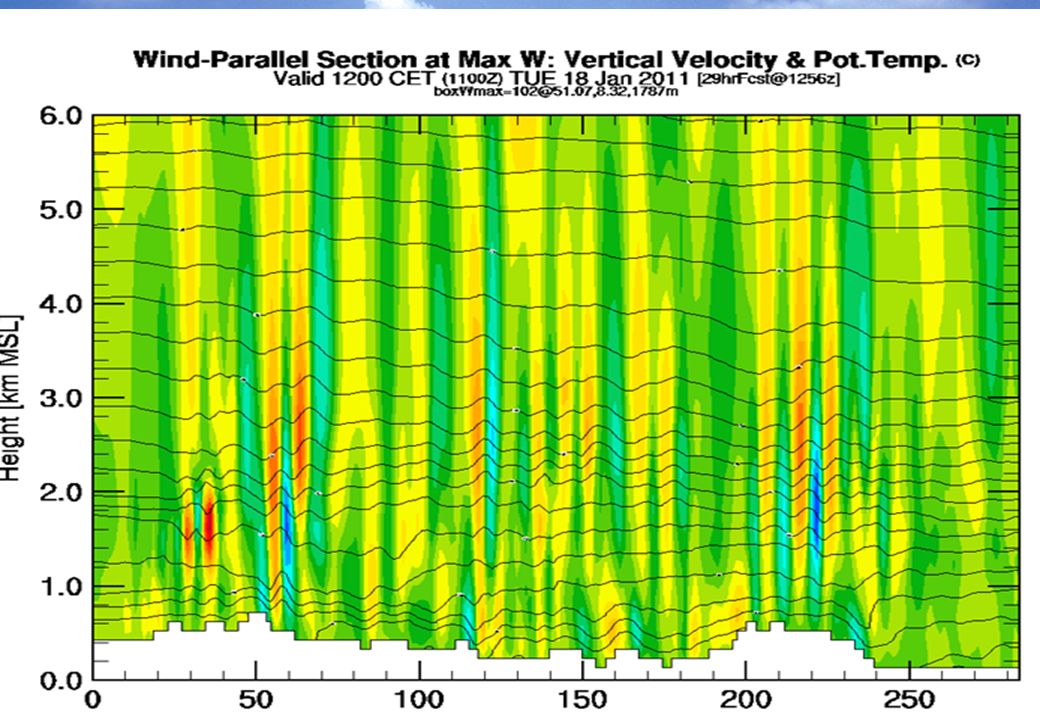

68 Abteilung Flugmeteorologie 02 - 2009 © DWD RASP Modell Niedersachsen lineare Interpolation (Gitterpunktsweite 1,44 km) auf der Basis des US-Modells von Dr. Jack mit 7 km Gitterpunktsweite

69 Abteilung Flugmeteorologie 02 - 2009 © DWD

70 Abteilung Flugmeteorologie 02 - 2009 © DWD

71 Abteilung Flugmeteorologie 02 - 2009 © DWD LMK-Vorhersage Vertikalgeschwindigkeit m NN Thüringer WaldErzgebirge

72 Abteilung Flugmeteorologie 02 - 2009 © DWD Vertikalschnitt Riesengebirge 16.11.07

73 Abteilung Flugmeteorologie 02 - 2009 © DWD Thermische Wellen

74 Abteilung Flugmeteorologie 02 - 2009 © DWD Die Cumuluswelle

75 Abteilung Flugmeteorologie 02 - 2009 © DWD Die Wolkenstraßenwelle
