1 Katalogdatenaustausch im e-Business Jens Bröking, Dr. Wolfgang Wilkes
Semaino Technologies GmbH Rüggeberger Str. 92 58256 Ennepetal

2 Semaino Technologies GmbH
Spezialist für Produktdatenmanagement und Klassifikationssysteme Gegründet 2002 Gründer und geschäftsführende Gesellschafter: Dipl.-Inf. Jens Bröking, Dr. Wolfgang Wilkes Gründer maßgeblich beteiligt an ESPRIT Projekten CIREP und MERCI Aktive und langjährige Arbeit im Bereich Datenaustauschformate und Klassifikationsstandards (RosettaNet, ISO 13584, DIN NSM, eClass, BMECat) Enge Kooperation mit der Fernuniversität Hagen

3 Geschäftsfelder Unterstützung des Datenaustauschs im e-Business
Produktdatenmanagement (BMEcat, eClass, …) E-Business-Prozesse und Austausch von Geschäftsdokumenten (EDI, RosettaNet) Kundenspezifische Unternehmenslösungen Netzwerk-Services Aufbau und Wartung von Unternehmensnetzwerken

4 Heraus- forderungen Wachsende Produktpalette Medienvielfalt
Internationaler Vertrieb Kurze Innovations-zeiten

5 Heraus-  Strategie für forderungen Datenbereitstellung
Wachsende Produktpalette Medienvielfalt Internationaler Vertrieb Kurze Innovations-zeiten Schnelligkeit: Beschleunigte Bereitstellung von Produktdaten Flexibilität: Anpassung der Produktdaten an Kundenwünsche Datenqualität: Korrekte und konsistente Daten - auch über verschiedene Medien hinweg

6 Produktdatenmanagement: Basis für Kommunikationsprozesse
Intern Extern elektronisches Produkt- datenmanagement Strukturierung Integration & Konsolidierung Klassifikation & Mapping Ausgabeformatierung Unternehmens- daten: CMS/Publishing Layout /Templates Databased Publishing (Print, CD ROM, Internet) ERP-System Marketing Vertrieb / Preise F&E PDM / PLM ... Elektr. Kataloge Elektr. Produktdaten-austausch Indiv. Preislisten E-Business Symbole am Rand austauschen to do Christoph

7 Anforderungen von großen Kunden
VW-Einkaufsmarktplatz für Zulieferer: Basiert auf BMEcat Klassifiziert zusätzlich gemäß eClass Elektrogroßhandel Klassifikation nach ETIM Bauindustrie Klassifikation nach ProfiClass

8 Inhalt eines e-Kataloges
Informationen zur Präsentation von Produkten auf einem Marktplatz Elektronischer Katalog Preise Infos über Hersteller, Lieferung, etc. Produkt- Bilder technische Zeichnungen Beschreibg. Datenblätter Zubehör

9 Inhalt eines e-Kataloges
Informationen zur Präsentation von Produkten auf einem Marktplatz Technische Informationen für Such-Funktionen für Weiterver- arbeitung in CAD, etc. Elektronischer Katalog Preise Infos über Hersteller, Lieferung, etc. Produkt- Bilder technische Zeichnungen Beschreibg. Datenblätter Zubehör Technische Produktdaten

10 BMEcat Austauschformat für „kaufmännische Daten“
Feste XML-Struktur Vordefinierte Merkmale für kaufmännische Informationen Identifikationen, Preise, Hersteller, … Integration von externen Dokumenten (Bilder, Datenblätter, etc.) Keine Felder für technische Produktbeschreibungen

11 eClass Sachgebiet 27 Automatisierungs-, Elektrotechnik, PLT
Durchflussmesser (Masse-, Cor.) ... 27 Automatisierungs-, Elektrotechnik, PLT Durchflussmesser (magnetisch-i.) Messgerät, Durchfluss,... Messgerät, Temperat. 27-20 Messtechnik 27-21 Signalverarbeitung Sachgebiet Untergruppe Meßbereich Toleranz Ausgangssignal Material Flanschtyp usw. Merkmale Hauptgruppe Gruppe

12 eClass Zwei Funktionen:
Klassifikationssystem: Organisation von Produktgruppen Festlegung der technischen Merkmale zur Beschreibung der Produkte eClass Produktinformationen können in BMEcat-Dateien übertragen werden bildet die Vertriebs- und Beschaffungsmärkte ab bildet die technischen Zusammenhänge ab

13 Vielzahl weiterer Standards
Unterschiedliche Austauschformate Andere XML-Strukturen ASCII, CSV, … Weitere Klassifikationssysteme ETIM, ProfiClass, NAMUR, … ISO Standards, DIN Merkmalserver RosettaNet, UNSPSC, GPC (UCC), ECALS, …

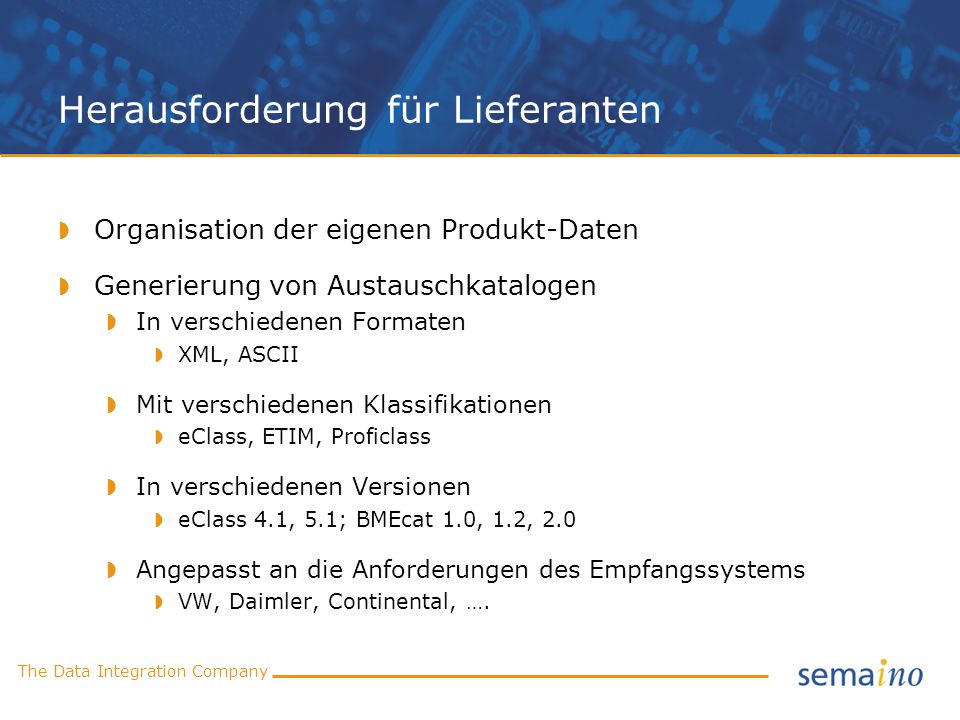

14 Herausforderung für Lieferanten
Organisation der eigenen Produkt-Daten Generierung von Austauschkatalogen In verschiedenen Formaten XML, ASCII Mit verschiedenen Klassifikationen eClass, ETIM, Proficlass In verschiedenen Versionen eClass 4.1, 5.1; BMEcat 1.0, 1.2, 2.0 Angepasst an die Anforderungen des Empfangssystems VW, Daimler, Continental, ….

15 Mediator: Datendrehscheibe
EXCEL BMEcat eClass ETIM ProfiClass SAP PDM Mediator

16 Case Study: Firma Sick AG, Waldkirch Ausgangssituation
Führender Hersteller von industriellen Sensoren jeglicher Art Vertreten in 40 Ländern > 3600 Mitarbeiter Ausgangssituation Technische Daten im EPIM System (viaMedici, Print-Katalogerstellung) Preis- und benutzerspezifische Daten im SAP Bisher: Kataloggenerierung durch Individualprogrammierung IT-Abteilung muss eingreifen bei jedem neuen e-Katalog-Kunden Bei jeder Änderung von Anforderungen Ziel: Bereitstellung von e-Katalogen für mehr als 70 Kunden Erstellung und Anpassung durch Produktmanager und Vertrieb

17 Scenario SICK AG Export MEDIATOR viaMEDICI EPIM Data merge
Marketingdaten / Preise MEDIATOR Data merge Export viaMEDICI EPIM Techn. Informationen

18 Arbeiten mit dem Mediator
Zwei Arbeitsebenen: Konfiguration des Systems Katalog Export Struktur- Import Daten- Mapping Ausgabe- Konfiguration Generierung E-Katalog (einmalig) Katalog Export (tagtäglich)

19 Arbeitsschritte Mediator: Datenimport
Struktur- Import Daten- Mapping Ausgabe- Konfiguration Generierung E-Katalog Konfiguration (einmalig) Generierung (tagtäglich) Import der Struktur-Information (aus XML-Datei) Import der Produkt-Daten (aus XML-Datei)

20 Arbeitsschritte Mediator: Mapping auf Klassifikationen
Struktur- Import Daten- Mapping Ausgabe- Konfiguration Generierung E-Katalog Konfiguration (einmalig) Generierung (tagtäglich) Mapping auf BMEcat-Felder Feldzuordnung Umrechnungs-Funktionen Default-Werte

21 Arbeitsschritte Mediator: Konfiguration des Austausch-Kataloges
Struktur- Import Daten- Mapping Ausgabe- Konfiguration Generierung E-Katalog Konfiguration (einmalig) Generierung (tagtäglich) Konfiguration des Exportes Auszugebende Daten Auswahl des/der Mappings Weitere Generierungs-parameter

22 Arbeitsschritte Mediator: Kataloggenierung gemäß Konfiguration
Struktur- Import Daten- Mapping Ausgabe- Konfiguration Generierung E-Katalog Konfiguration (einmalig) Generierung (tagtäglich) Generierung des BMEcat Kataloges „auf Knopfdruck“ Auswahl der Konfiguration

23 Koordinaten Semaino Technologies GmbH Dipl.-Inf. Jens Bröking
Rüggeberger Str. 92 Dr. Wolfgang Wilkes 58256 Ennepetal Tel: / Fax: / web:
