1 Informationsdarstellung mit XML
Klaus Becker 2007

2 Ziele und Inhalte <?xml version="1.0" encoding="ISO-8859-1"?>
<Fortbildung> <Titel>Informationsdarstellung mit XML</Titel> <Ziele> <Ziel>Einblick in XML</Ziel> <Ziel>XML - ein Thema für den Informatikunterricht</Ziel> <Ziel>Informatikunterricht am Puls der Zeit</Ziel> </Ziele> <Inhalte> <Inhalt>Ein Blick hinter die Kulissen</Inhalt> <Inhalt>Grundlagen von XML</Inhalt> <Inhalt>Dokumenttypen und ihre Validierung</Inhalt> <Inhalt>XML-basierte Sprachen</Inhalt> <Inhalt>Exkurs: Namensräume, Formatierung, ...</Inhalt> <Inhalt>Verarbeitung von XML-Dokumenten</Inhalt> </Inhalte> </Fortbildung>

3 Ein Blick hinter die Kulissen
Teil 1 Ein Blick hinter die Kulissen

4 Textverarbeitung Mit OpenOffice wurde ein Text über den Kölner Dom erstellt und anschließend in verschiedenen Ausgabeformaten abgespeichert ...

5 Darstellung des Textes

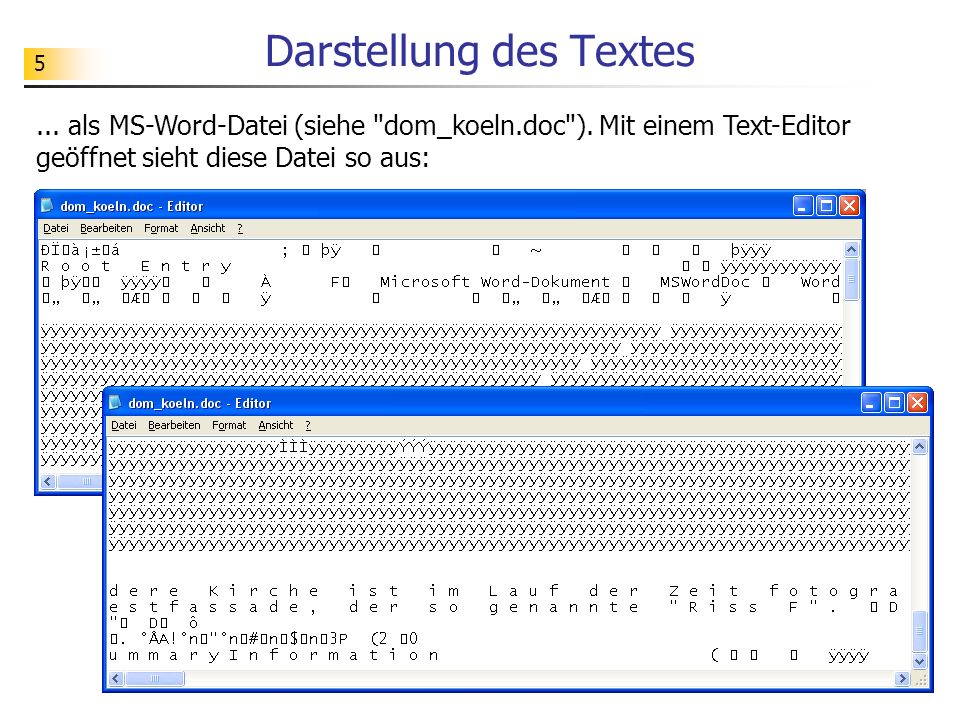

... als MS-Word-Datei (siehe "dom_koeln.doc"). Mit einem Text-Editor geöffnet sieht diese Datei so aus:

6 Darstellung des Textes
... als OpenOffice-Datei (siehe "dom_koeln.odt"). Mit einem Text-Editor geöffnet sieht diese Datei noch unverständlicher aus.

7 Darstellung des Textes
Wenn man die von OpenOffice erzeugte Datei "dom_koeln.odt" entpackt, klärt sich einiges (siehe "content.xml").

8 Darstellung des Textes
... als DocBook-Datei (siehe "dom_koeln.xml"). Hier kann man deutlich die Struktur des Textes ablesen.

9 Erstellung von Struktogrammen
Mit Hilfe von verschiedenen Struktogramm-Editoren wurde der Algorithmus zur Berechnung des ggT in Struktogrammform dargestellt: StruktEdit NSCEdit

10 Datei-Formate zur Darstellung

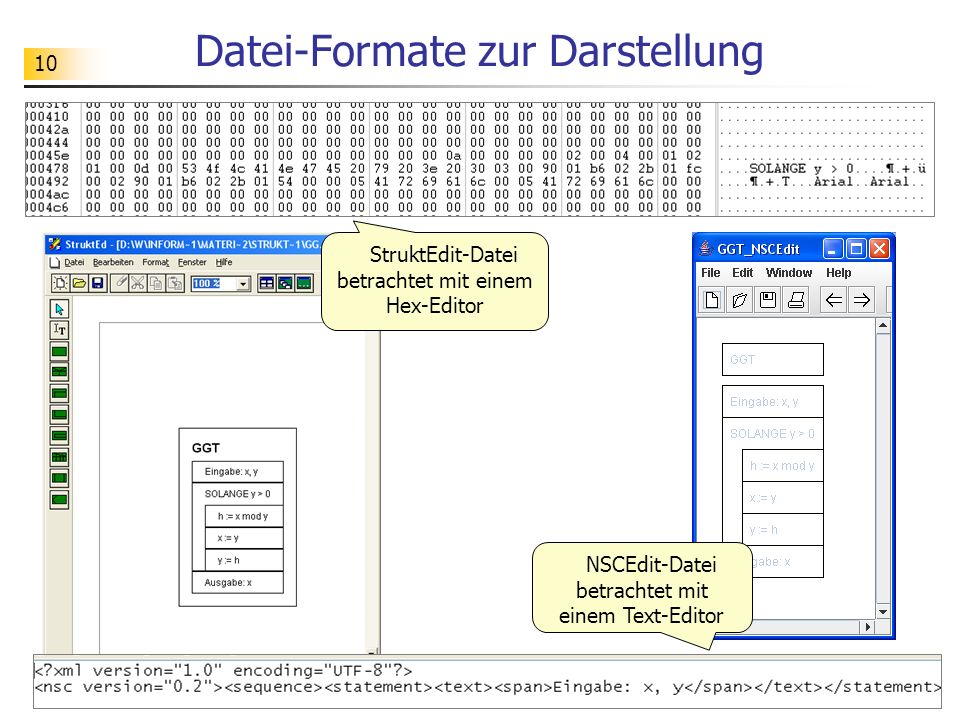

StruktEdit-Datei betrachtet mit einem Hex-Editor NSCEdit-Datei betrachtet mit einem Text-Editor

11 Automatensimulator Das Simulationsprogramm JFlap wurde in den letzten Jahren mehrfach überarbeitet und weiterentwickelt. Insbesondere wurde auch das Speicherformat verändert. Zunächst sah dies so aus (JFlap40b8):

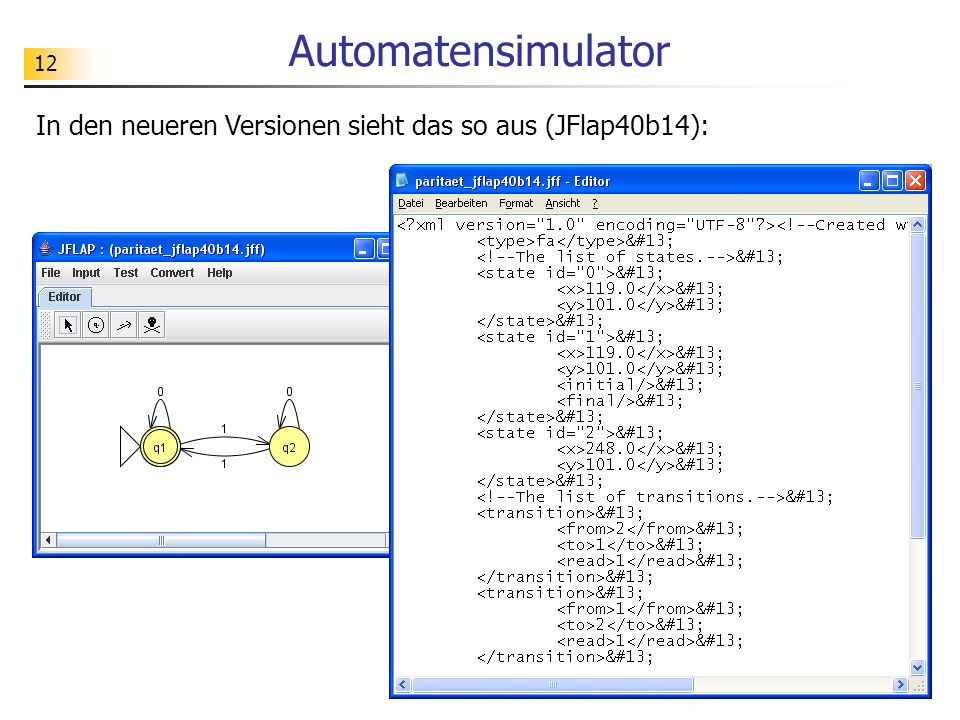

12 Automatensimulator In den neueren Versionen sieht das so aus (JFlap40b14):

13 Aufgabe Viele Programme speichern Daten heute im XML-Format. Um den Speicherbedarf zu verringern, werden die Daten zusätzlich komprimiert. Beispiel: GeoGebra Benennen Sie eine mit GeoGebra erstellte Datei (z. B. grenzwert_mit_streifen.ggb) geeignet um (grenzwert_mit_streifen.zip) und entpacken Sie sie. Schauen Sie sich die entpackte Datei mit einem Editor an.

14 Aufgabe Lesen Sie den unten abgebildeten Text. Vergleichen die Situation der Baumeister mit heutigen Nutzern von digital gespeicherter Information. Welche Vorteile bietet eine XML-basierte Darstellung? Die Geschichte des Kölner Doms beginnt im Jahre 1248 mit der Grundsteinlegung für den Chor, der gigantisch war für mittelalterliche Maßstäbe. Es folgten der Abriss des alten Langhauses, die Arbeit an den Westtürmen - auch deren Ausmaße sprengten die damals üblichen Dimensionen. Allein diese Bauarbeiten dauern drei ganze Jahrhunderte, während derer man sich konsequent an die alten Baupläne hielt. Digital verschlüsselte Daten auf nicht beständigen Datenträgern wären zu dem Zeitpunkt längst unlesbar gewesen. Doch im 16. Jahrhundert kommen die Bauarbeiten am Großprojekt Dom zum Erliegen. Die genaue Ursache ist bis heute unbekannt. Der Dom bleibt unvollendet, eine Bauruine, und zwar ganze 300 Jahre lang. Erst zu Beginn des 19. Jahrhunderts kommt plötzlich wieder Bewegung in das Projekt "Dom". Und noch immer existiert der mittelalterliche Bauplan. 600 Jahre ist er mittlerweile alt. Das Pergament brüchig, die Tinte vergilbt und - uncodiert. Und damit ohne jegliche Software oder Hardware lesbar. Wäre er digital gespeichert gewesen, wohl niemand hätte nach sechs Jahrhunderten geschafft, ihn zu lesen. Doch mit einem Plan aus Tinte und Pergament war es kein Problem, den Dom bis zum Ende des 19. Jahrhunderts genau so zu vollenden, wie es sich sein visionärer mittelalterlicher Baumeister einst ausgedacht hat. (Quelle:

15 Aufgabe Im Ordner "Material_Datenbank" finden Sie Daten aus einer Datenbank , die im XML-Format exportiert worden sind. Warum macht es Sinn, einen solchen Datenexport anzubieten? <?xml version="1.0" encoding="utf-8" ?> <wm-stufe1> <!-- Tabelle begegnung --> <begegnung> <Team1>Deutschland</Team1> <Team2>Costa Rica</Team2> <Ergebnis>4:2</Ergebnis> <Datum> </Datum> <Ort>Muenchen</Ort> </begegnung> <Team1>Polen</Team1> <Team2>Ecuador</Team2> <Ergebnis>0:2</Ergebnis> <Ort>Gelsenkirchen</Ort> ... </wm-stufe1>

16 Aufgabe Verschaffen Sie sich einen ersten Überblick über XML. Lesen Sie sich hierzu die Seite "XML in 10 Punkten" durch. 1. XML steht für strukturierte Daten 2. XML sieht ein wenig wie HTML aus 3. XML ist Text, aber nicht zum Lesen 4. XML ist vom Design her ausführlich 5. XML ist eine Familie von Techniken 6. XML ist neu, aber nicht so neu 7. XML überführt HTML in XHTML 8. XML ist modular 9. XML ist die Basis für RDF und das Semantic Web 10. XML ist lizenzfrei, plattformunabhängig und gut unterstützt siehe:

17 Datenrepräsentation bei Werkzeugen
Repräsentieren Interpretieren Repräsentieren Interpretieren <?xml version="1.0" encoding="UTF-8"?> <nsc version="0.2"> <sequence> <statement> <text><span>Eingabe: x, y</span></text> </statement> <whileloop> <text><span>SOLANGE y > 0</span></text> <text><span>h := x mod y</span></text> ... StruktEdit: proprietäres Format NSCEdit: standardisiertes Format

18 Datenrepräsentation mit XML
XML steht für Extensible Markup Language. XML wird benutzt, um Daten strukturiert darzustellen. Daten können auf ganz unterschiedliche Weise dargestellt und auch strukturiert werden. XML bietet eine Art Standard zur Strukturierung von Daten, den inzwischen sehr viele Werkzeuge nutzen. <?xml version="1.0" encoding="UTF-8"?> <nsc version="0.2"> <sequence> <statement> <text><span>Eingabe: x, y</span></text> </statement> <whileloop> <text><span>SOLANGE y > 0</span></text> <text><span>h := x mod y</span></text> ... NSCEdit: standardisiertes Format

19 Teil 2 Grundlagen von XML

20 Strukturierte Darstellung v. Information
XML-Dokumente werden benutzt, um Information strukturiert darzustellen. <?xml version="1.0" encoding="UTF-8"?> <!--Created with JFLAP 4.0b14.--> <structure> <type>fa</type> <!--The list of states.--> <state id="0"> <x>119.0</x> <y>101.0</y> </state> <state id="1"> <initial/> <final/> <state id="2"> <x>248.0</x> <!--The list of transitions.--> <transition> <from>2</from> <to>1</to> <read>1</read> </transition> ... </structure> <?xml version="1.0" encoding="UTF-8"?> <nsc version="0.2"> <sequence> <statement> <text> <span>Eingabe: x, y</span> </text> </statement> <whileloop> <span>SOLANGE y > 0</span> <span>h := x mod y</span> ... </sequence> </whileloop> <span>GGT</span> </nsc>

21 Anzeige mit einem Browser
Aufgabe Schauen Sie sich ein XML-Dokument mit einem geeigneten Browser an. Darstellung im Editor <?xml version="1.0" encoding="UTF-8"?> <nsc version="0.2"> <sequence> <statement> <text> <span>Eingabe: x, y</span> </text> </statement> <whileloop> <span>SOLANGE y > 0</span> <span>h := x mod y</span> ... </sequence> </whileloop> <span>GGT</span> </nsc> Anzeige mit einem Browser

22 Hierarchische Baumstruktur
Die Strukturierung erfolgt in Form eines Baumes. <?xml version="1.0" encoding="UTF-8"?> <nsc version="0.2"> <sequence> <statement> <text> <span>Eingabe: x, y</span> </text> </statement> <whileloop> <span>SOLANGE y > 0</span> <span>h := x mod y</span> ... </sequence> </whileloop> <span>GGT</span> </nsc> Anzeige mit einem Browser

23 Element mit Zeicheninhalt
Der Baum der Elemente Grundbausteine eines XML-Dokuments sind die XML-Elemente. Ein (XML-) Element wird mit Hilfe von Tags (Anfangs- und Endtag) markiert. Ein Element kann selbst wieder Elemente enthalten (Container) oder nur noch Zeichen (eigentliche Daten). Das erste Element eines XML-Dokuments ist das Wurzelelement, das alle anderen Elemente in sich einschließt. Wurzelelement Element als Container Element mit Zeicheninhalt Ein XML-Dokument vermischt also Inhalte mit Informationen über diese Inhalte (Meta-Information).

24 Tags Mit Hilfe von Tags werden die verschiedenen Elemente begrenzt. Verschiedene Tags markieren dabei unterschiedliche Elementtypen. Tags werden (wie bei HTML) mit spitzen Klammern gebildet. Die Tag-Namen sind (fast) frei wählbar. Anfangs- und Endtag müssen immer exakt zueinander passen. Dabei wird auf Groß- und Kleinschreibung geachtet. Tags müssen korrekte geschachtelt werden. Bei einem leeren Element wird i. d. Regel eine verkürzte Tag-Schreibweise benutzt. Anfangstag Endtag leeres Element

25 Attribute Elemente können mit Hilfe von Attributen näher beschrieben werden. Attribute können dabei zusätzliche Informationen über den Inhalt eines Elements liefern, ohne selbst Teil des Inhalts zu sein. Jedem Attribut muss ein bestimmter Wert zugewiesen werden, der in Anführungszeichen geschrieben wird. Attributwert Attribut

26 Kommentare Kommentare erleichtern das Verständnis und werden vom Browser mit angezeigt. <?xml version="1.0" encoding="UTF-8"?> <!--Created with JFLAP 4.0b14.--> <structure> <type>fa</type> <!--The list of states.--> <state id="0"> <x>119.0</x> <y>101.0</y> </state> <state id="1"> <initial/> <final/> <state id="2"> <x>248.0</x> <!--The list of transitions.--> <transition> <from>2</from> <to>1</to> <read>1</read> ... </structure> Kommentar

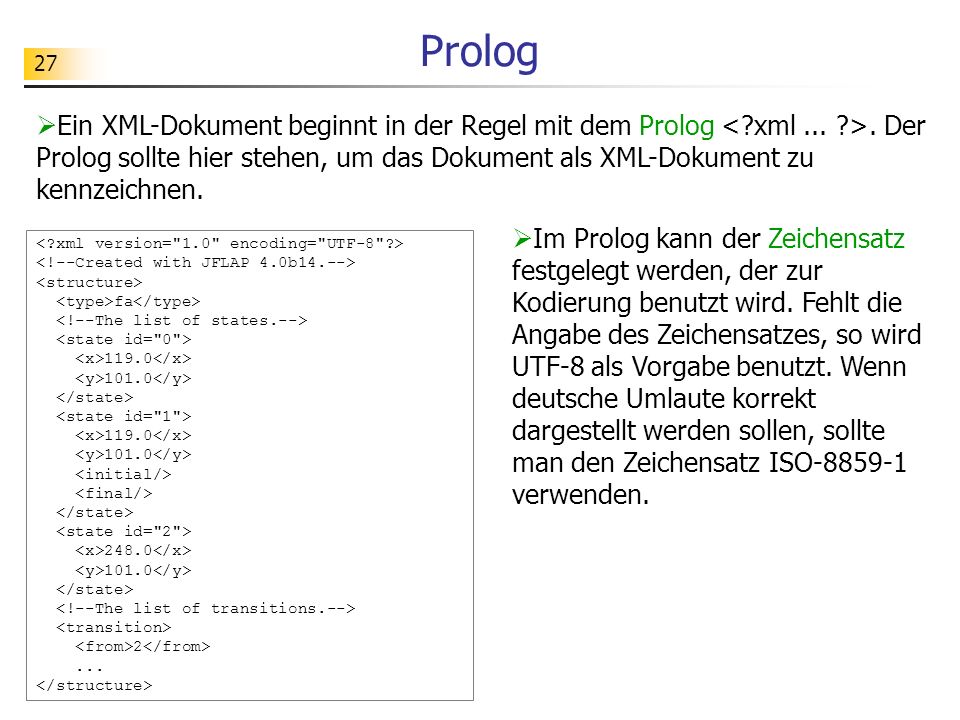

27 Prolog Ein XML-Dokument beginnt in der Regel mit dem Prolog <?xml ... ?>. Der Prolog sollte hier stehen, um das Dokument als XML-Dokument zu kennzeichnen. Im Prolog kann der Zeichensatz festgelegt werden, der zur Kodierung benutzt wird. Fehlt die Angabe des Zeichensatzes, so wird UTF-8 als Vorgabe benutzt. Wenn deutsche Umlaute korrekt dargestellt werden sollen, sollte man den Zeichensatz ISO verwenden. <?xml version="1.0" encoding="UTF-8"?> <!--Created with JFLAP 4.0b14.--> <structure> <type>fa</type> <!--The list of states.--> <state id="0"> <x>119.0</x> <y>101.0</y> </state> <state id="1"> <initial/> <final/> <state id="2"> <x>248.0</x> <!--The list of transitions.--> <transition> <from>2</from> ... </structure>

28 wohlgeformte XML-Dokumente
Wohlgeformtheit Ein XML-Dokument, das alle syntaktischen Bedingungen erfüllt, heißt wohlgeformt. beachte: Nur wohlgeformte XML-Dokumente werden vom Browser in Baumform angezeigt. wohlgeformte XML-Dokumente

29 Aufgabe Versuchen Sie, nicht-wohlgeformte XML-Dokumente mit dem Browser anzuzeigen. Testen Sie verschiedene Fälle: - die Tag-Namen stimmen nicht exakt überein - die Klammerung ist nicht korrekt - der Attributwert fehlt / ist nicht in Anführungszeichen geschrieben ...

30 Aufgabe Was geschieht, wenn man die Elementstruktur verändert. Lassen Sie gezielt Tags weg bzw. verändern Sie gezielt die Baumstruktur, ohne gegen die Syntaxregeln von XML zu verstoßen. <?xml version="1.0" encoding="UTF-8"?> <nsc version="0.2"> <sequence> <statement> <text> <span>Eingabe: x, y</span> </text> </statement> <whileloop> <span>SOLANGE y > 0</span> <span>h := x mod y</span> ... </sequence> </whileloop> </nsc> weglassen

31 Aufgabe Versuchen Sie, eine neue Anweisung im Struktogramm zur Berechnung des GGT einzufügen (z. B. die Zuweisung h := 0 nach der Eingabe). Benutzen Sie aber nicht die Struktogramm-Editoren, sondern versuchen Sie es direkt im "Quelltext". Öffnen Sie anschließend den Quelltext mit dem entsprechenden Struktogrammeditor. Welche Unterschiede zeigen sich zwischen den verschiedenen Datenformaten? Vergleichen Sie mit der Situation beim Bau des Kölner Doms.

32 Aufgabe Eine Bank möchte Daten von Überweisungen mit Hilfe von XML strukturiert darstellen. Entwerfen Sie ein passendes XML-Dokument.

33 Aufgabe Entwickeln Sie ein XML-Dokument, mit dem man Informationen über eine Schulklasse / ein Lehrerkollegium erfassen kann.

34 Aufgabe Graphen treten in sehr vielen Anwendungen auf. Entwickeln Sie ein XML-Dokument, mit dem man die Graph-Daten strukturiert darstellen kann. TR KO RB BI KL AZ MZ FT SP 128 98 54 28 35 33 36 48 31 116

35 Dokumenttypen und ihre Validierung
Teil 3 Dokumenttypen und ihre Validierung

36 Ungültige Dokumentenstruktur
Wenn man das Element zur Darstellung der Struktogramm-überschrift weglässt, so wird das Dokument weiterhin vom Browser angezeigt. Das Dokument wird aber nicht mehr vom Struktogrammeditor akzeptiert, da es nicht mehr den geforderten Dokumenttyp hat. <?xml version="1.0" encoding="UTF-8"?> <nsc version="0.2"> <sequence> <statement> <text> <span>Eingabe: x, y</span> </text> </statement> <whileloop> <span>SOLANGE y > 0</span> <span>h := x mod y</span> ... </sequence> </whileloop> <span>Ausgabe: x</span> <span>GGT</span> </nsc> Zielsetzung: Im Folgenden sollen Verfahren vorgestellt werden, mit denen der Dokumenttyp präzise beschrieben werden kann.

37 Beschreibung des Kontextes
Dokumenttyp Wir betrachten als erstes Beispiel XML-Dokumente zur (vereinfachten) Beschreibung eines Lehrerkollegiums. <?xml version="1.0" encoding="ISO "?> <kollegium> <lehrer geschlecht="w"> <name>Meier</name> <vorname>Christiane</vorname> <kuerzel>mei</kuerzel> <fach>Deutsch</fach> <fach>Erdkunde</fach> </lehrer> <lehrer geschlecht="m"> <name>Schmitt</name> <vorname>Thomas</vorname> <kuerzel>sch</kuerzel> <fach>Latein</fach> <fach>Musik</fach> <fach>Philosophie</fach> <name>Müller</name> <vorname>Katharina</vorname> <kuerzel>mue</kuerzel> <fach>Mathematik</fach> <fach>Informatik</fach> </kollegium> Ein Kollegium besteht aus Lehrerinnen und Lehrern (mindestens eine / einer). Im Folgenden werden mit "Lehrer" auch Lehrerinnen erfasst. Jeder Lehrer hat einen Namen und Vornamen. Jedem Lehrer ist ein Kürzel zugeordnet. Jeder Lehrer unterrichtet mindestens ein Fach. Ein Lehrer kann eine oder mehrere -Adressen angeben. Beschreibung des Kontextes

38 informelle Beschreibung des Dokumenttyps
Das Wurzelelement hat den Namen "kollegium". Ein Element vom Typ "kollegium" besteht aus mindestens einem Element vom Typ "lehrer". Ein Element vom Typ "lehrer" besteht aus - einem Element vom Typ "name", - einem Element vom Typ "vorname", - einem Element vom Typ "kuerzel", - mindestens e. Element v. Typ "fach" - beliebig viel. Elementen v. Typ " ". Zudem hat ein Element vom Typ "lehrer" das Attribut "geschlecht". Ein Element vom Typ "name" besteht aus Zeichen. ... <?xml version="1.0" encoding="ISO "?> <kollegium> <lehrer geschlecht="w"> <name>Meier</name> <vorname>Christiane</vorname> <kuerzel>mei</kuerzel> <fach>Deutsch</fach> <fach>Erdkunde</fach> </lehrer> <lehrer geschlecht="m"> <name>Schmitt</name> <vorname>Thomas</vorname> <kuerzel>sch</kuerzel> <fach>Latein</fach> <fach>Musik</fach> <fach>Philosophie</fach> <name>Müller</name> <vorname>Katharina</vorname> <kuerzel>mue</kuerzel> <fach>Mathematik</fach> <fach>Informatik</fach> </kollegium> informelle Beschreibung des Dokumenttyps

39 Dokumenttypdefinition
<?xml version="1.0" encoding="ISO "?> <!DOCTYPE kollegium [ <!ELEMENT kollegium (lehrer*)> <!ELEMENT lehrer (name, vorname, kuerzel, fach+, *)> <!ATTLIST lehrer geschlecht CDATA #REQUIRED> <!ELEMENT name (#PCDATA)> <!ELEMENT vorname (#PCDATA)> <!ELEMENT kuerzel (#PCDATA)> <!ELEMENT fach (#PCDATA)> <!ELEMENT (#PCDATA)> ]> <kollegium> <lehrer geschlecht="w"> <name>Meier</name> <vorname>Christiane</vorname> <kuerzel>mei</kuerzel> <fach>Deutsch</fach> <fach>Erdkunde</fach> </lehrer> .. </kollegium> Das Wurzelelement hat den Namen "kollegium". Ein Element vom Typ "kollegium" besteht aus mindestens einem Element vom Typ "lehrer". Ein Element vom Typ "lehrer" besteht aus - einem Element vom Typ "name", - einem Element vom Typ "vorname", - einem Element vom Typ "kuerzel", - mindestens e. Element v. Typ "fach" - beliebig viel. Elementen v. Typ " ". Zudem hat ein Element vom Typ "lehrer" das Attribut "geschlecht". Ein Element vom Typ "name" besteht aus Zeichen. ... informelle Beschreibung des Dokumenttyps formale Beschreibung des Dokumenttyps

40 Dokumenttypdefinition
Eine Dokumenttypdefinition (DTD) legt eine Klasse von Dokumenten fest, die alle vom gleichen Typ sind. <?xml version="1.0" encoding="ISO "?> <!DOCTYPE kollegium [ <!ELEMENT kollegium (lehrer*)> <!ELEMENT lehrer (name, vorname, kuerzel, fach+, *)> <!ATTLIST lehrer geschlecht CDATA #REQUIRED> <!ELEMENT name (#PCDATA)> <!ELEMENT vorname (#PCDATA)> <!ELEMENT kuerzel (#PCDATA)> <!ELEMENT fach (#PCDATA)> <!ELEMENT (#PCDATA)> ]> <kollegium> <lehrer geschlecht="w"> <name>Meier</name> <vorname>Christiane</vorname> <kuerzel>mei</kuerzel> <fach>Deutsch</fach> <fach>Erdkunde</fach> </lehrer> .. </kollegium> Dokumenttypdefinition Eine Dokumenttypdefinition beschreibt die Struktur eines Dokuments mit Hilfe einer Grammatik, die in Form von Deklarationen beschrieben wird.

41 Einbindung einer DTD Eine Dokumenttypdefinition kann direkt in das XML-Dokument nach dem XML-Prolog eingebunden werden (interne DTD). Eine Dokumenttypdefinition kann auch über eine Referenz auf eine Datei mit dem XML-Dokument verbunden werden (externe DTD). Mit dem Schlüsselwort PUBLIC wird auf eine veröffentlichte DTD verwiesen. Als Name der DTD wird der Name d. Wurzelelement benutzt. <?xml version="1.0" encoding="ISO "?> <!DOCTYPE kollegium [ ... ]> <kollegium> </kollegium> interne DTD <!DOCTYPE kollegium SYSTEM "kollegium.dtd"> <kollegium> ... </kollegium> externe DTD <!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Strict//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-strict.dtd"> <html> ... </html> externe DTD <!DOCTYPE Name [...]>

42 Deklaration von Elementen
Operator Bedeutung () Bildung von Elementgruppen , Trennzeichen innerhalb einer Sequenz von Elementen | Trennzeichen zwischen sich ausschließenden Alternativen * Element(gruppe) kann beliebig oft (auch gar nicht) vorkommen + Element(gruppe) muss mindestens einmal, kann mehrfach vorkommen ? Element(gruppe) kann einmal oder kein mal vorkommen <!DOCTYPE kollegium [ <!ELEMENT kollegium (lehrer*)> <!ELEMENT lehrer (name, vorname, kuerzel, fach+, *)> <!ATTLIST lehrer geschlecht CDATA #REQUIRED> <!ELEMENT name (#PCDATA)> <!ELEMENT vorname (#PCDATA)> <!ELEMENT kuerzel (#PCDATA)> <!ELEMENT fach (#PCDATA)> <!ELEMENT (#PCDATA)> ]> Elementtyp-Deklaration <!ELEMENT Name Inhaltsmodell>

43 Inhaltsmodelle Inhaltsmodell Beschreibung Elementinhalt
Das Element enthält ausschließlich Unterelemente <!ELEMENT kollegium (lehrer*)> <kollegium><lehrer>...</lehrer><lehrer>...</lehrer></kollegium> #PCDATA Das Element enthält nur Zeichendaten <!ELEMENT name (#PCDATA)> <fach>Sport</fach> gemischter Inhalt Das Element kann Zeichendaten und Unterelemente enthalten <!ELEMENT anrede (#PCDATA?, vormame, name)> <anrede>Frau<vorname>Christine</vorname><name>Meier</name></anrede> EMPTY Das Element hat keinen Inhalt <!ELEMENT direktor EMPTY> <direktor/> ANY Das Element hat beliebige Inhalte haben.

44 Deklaration von Attributlisten
<!ATTLIST Elementname Attributname Attributtyp Vorgabewert Attributname Attributtyp Vorgabewert Attributname Attributtyp Vorgabewert > <!ATTLIST lehrer geschlecht CDATA #REQUIRED > <!ATTLIST lehrer geschlecht CDATA #REQUIRED amtsbez CDATA #IMPLIED > Attributlisten-Deklaration CDATA: nur einfache Zeichenketten erlaubt, keine Tags ... #REQUIRED: Attributwert muss in jeder Elementinstanz vorkommen #IMPLIED: Attributwert kann optional in einer Elementinstanz vorkommen

45 Gültigkeit Ein XML-Dokument, das alle Bedingungen einer DTD erfüllt, heißt gültig bzw. valide. <?xml version="1.0" encoding="ISO "?> <!DOCTYPE kollegium [ <!ELEMENT kollegium (lehrer*)> <!ELEMENT lehrer (name, vorname, kuerzel, fach+, *)> <!ATTLIST lehrer geschlecht CDATA #REQUIRED> <!ELEMENT name (#PCDATA)> <!ELEMENT vorname (#PCDATA)> <!ELEMENT kuerzel (#PCDATA)> <!ELEMENT fach (#PCDATA)> <!ELEMENT (#PCDATA)> ]> <kollegium> <lehrer geschlecht="w"> <name>Meier</name> <vorname>Christiane</vorname> <kuerzel>mei</kuerzel> <fach>Deutsch</fach> <fach>Erdkunde</fach> </lehrer> .. </kollegium> Ein gültiges XML-Dokument muss auch wohlgeformt sein. Gültigkeit bezieht sich immer auf eine spezielle Strukturbeschreibung (hier in Form einer DTD).

46 Validierung Die Gültigkeit eines XML-Dokuments kann mit einem sog. XML-Parser überprüft werden. Ein XML-Parser ist ein Programm, das überprüft, ob das XML-Dokument die von der angegebenen DTD geforderte Struktur hat.

47 Validierung Viele XML-Editoren haben XML-Parser integriert.
Open XML Editor

48 Aufgabe Erweitern Sie die DTD zur Beschreibung von Lehrerkollegien. Die Lehrer-Daten sollen um Adressangaben ergänzt werden. Validieren Sie das erweiterte XML-Dokument. Testen Sie insbesondere interne und auch externe DTD.

49 Aufgabe Wir betrachten XML-Dokumente zur Beschreibung von Graphen. Entwickeln Sie jeweils passende DTD. <?xml version="1.0" encoding="ISO "?> <graph> <knotenmenge> <knoten> <name>TR</name> </knoten> <name>KL</name> ... </knotenmenge> <kantenmenge> <kante> <von>TR</von> <nach>KL</nach> <gewicht>116</gewicht> </kante> <von>KL</von> <nach>TR</nach> </kante> </kantenmenge> </graph> <?xml version="1.0" encoding="ISO "?> <graph id="RLP"> <node id="TR"/> <node id="KL"/> <node id="KO"/> <edge source="TR" target="KL"> <data>116</data> </edge> <edge source="TR" target="KO"> <data>128</data> </graph>

50 Aufgabe Entwickeln Sie eine DTD für Automatenbeschreibungen. Die von JFlap erzeugten XML-Beschreibungen sollen dabei als gültig erkannt werden.

51 Aufgabe Entwickeln Sie eine DTD für Struktogramme. Die von NSCEdit erzeugten XML-Beschreibungen sollen dabei als gültig erkannt werden.

52 Aufgabe Entwickeln Sie eine DTD für vereinfachte HTML-Dokumente. Dabei sollen HTML-Dokumente wie das folgende als gültig erkannt werden. Gehen Sie schrittweise vor. Beginnen Sie mit sehr einfachen Dokumenten wie in "MyXHTML0.xml". <html> <head> <title>IFB</title> </head> <body> <h1>Weiterbildung am IFB</h1> <p>Die Arbeit findet normalerweise in einem der Rechnerräume des IFB statt.</p> <p><img src="Rechnerraum.jpg" alt="Rechnerraum"></img></p> <p>Untergebracht wird man in dem schönen neuen S-Bau. </p> <p><img src="SGebaeude.jpg" alt="S-Gebäude"></img></p> <p><a href="Weiterbildungskurse.xml">Zurück</a></p> </body> </html>

53 XML-basierte Sprachen
Teil 4 XML-basierte Sprachen

54 Sprachen Sprachen sind Zeichensysteme, die u. a. für Kommunikation genutzt werden. Ido esas internaciona linguo kun poka polisemio sate konciza kreita da Louis de Beaufront en 1907 kom Esperanto reformita, adoptita internacione en Paris ye oktobro 1907, kom “idiomo helpanta internaciona”, da la Delegitaro (Délégation pour l’adoption d’une langue auxiliaire internationale). <mrow> <mrow> <msup> <mi>x</mi> <mn>2</mn> </msup> <mo>+</mo> <mrow> <mn>4</mn> <mo>⁢</mo> <mi>x</mi> </mrow> <mo>+</mo> <mn>4</mn> </mrow> <mo>=</mo> <mn>0</mn> </mrow>

55 Lexik, Syntax, Semantik, Pragmatik
Aspekte von Sprachen: Lexik: Lehre vom Wortschatz Gesamtheit der Wörter der Sprache Syntax: Lehre vom Satzbau Regeln, nach denen Sätze gebildet werden Semantik: Bedeutungslehre Bedeutung von Wörtern, Sätzen, ... Pragmatik: Lehre von der Verwendung sprachlicher Konstrukte in Handlungssituationen

56 Regeln zur Festlegung der Lexik und Syntax von MyHTML
XML-Vokabulare XML ermöglicht es, mit Hilfe von DTD neue Sprachen formal festzulegen. Solche Sprachen werden auch XML-Vokabulare genannt. Die DTD ist die Grammatik des zugehörigen XML-Vokabulars, dargestellt in SGML unter Verwendung der erweiterten Backus-Naur-Form. "Die Erweiterte Backus-Naur-Form, kurz EBNF, ist eine Erweiterung der Backus-Naur-Form (BNF), die ursprünglich von Niklaus Wirth zur Darstellung der Syntax der Programmiersprache Pascal eingeführt wurde. Sie ist eine formale Metasyntax (Metasprache), die benutzt wird, um kontextfreie Grammatiken darzustellen." (wikipedia) <!DOCTYPE html [ <!ELEMENT html (head, body)> <!ELEMENT head (title)> <!ELEMENT title (#PCDATA)> <!ELEMENT body (h1 | p)+> <!ELEMENT h1 (#PCDATA)> <!ELEMENT p (#PCDATA | img | a)*> <!ELEMENT img EMPTY> <!ATTLIST img src CDATA #REQUIRED alt CDATA #REQUIRED> <!ELEMENT a (#PCDATA)> <!ATTLIST a href CDATA #REQUIRED > ] > Regeln zur Festlegung der Lexik und Syntax von MyHTML

57 XHTML XHTML ist die XML-konforme Neufassung von HTML.
<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Strict//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-strict.dtd"> <html> <head> <title>Weiterbildungskurse am IFB</title> <meta http-equiv="Content-Type" content="text/html; charset=iso " /> </head> <body> <h1>Weiterbildung am IFB</h1> <p>Die Arbeit findet normalerweise in einem der Rechnerräume des IFB statt.</p> ... <p><a href="Weiterbildungskurse.html">Zurück</a></p> </body> </html> DTD zur Festlegung der Lexik und Syntax von XHTML Browser als Interpreter: Semantik von XHTML

58 Aufgaben Aufgabe 1 Laden Sie sich die DTD von XHTML herunter und werfen Sie einen Blick in die sehr umfangreiche DTD. Alles klar? Sie finden die DTD unter der angegebenen URL. <!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Strict//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-strict.dtd"> Aufgabe 2 Informieren Sie sich über den sog. DOCTYPE-switch. Sie können auch nach dem Stichwort "Quirks-Modus" suchen.

59 Darstellung im Browser
SVG "Scalable Vector Graphics (SVG, deutsch Skalierbare Vektorgrafiken) ist ein Standard zur Beschreibung zweidimensionaler Vektorgrafiken in der XML-Syntax." (wikipedia) <?xml version="1.0" encoding="UTF-8"?> <!DOCTYPE svg PUBLIC "-//W3C//DTD SVG 1.1//EN" "http://www.w3.org/Graphics/SVG/1.1/DTD/svg11.dtd" > <svg xmlns="http://www.w3.org/2000/svg" width="500" height="300"> <circle cx="100" cy="100" r="50"></circle> <rect x="100" y="100" width="50" height="50" fill="green"></rect> </svg> SVG-Dokument Darstellung im Browser

60 Aufgaben Aufgabe 1 Testen Sie zunächst, ob ihr Browser SVG-Dateien anzeigt. Benutzen Sie eine der mitgelieferten svg-Dateien. Aufgabe 2 Unter der URL "http://de.wikipedia.org/wiki/Scalable_Vector_Graphics" finden Sie einige Hinweise zur Erstellung von SVG-Dokumenten. Testen Sie einige der dort angegebenen Elemente und erstellen Sie eine Grafik nach eigenen Vorstellungen.

61 MathML "Die Mathematical Markup Language (MathML) ist im Computer-Datenverkehr ein Dokumentenformat zur Darstellung mathematischer Formeln und komplexer Ausdrücke. Der Standard MathML 2.0 wird durch eine Spezifikation des World Wide Web Consortium von 2001 festgelegt. Wie in allen XML-Sprachen (z. B. XHTML) werden in MathML die Inhalte eines Dokumentes in einer logischen Struktur unabhängig von ihrer graphischen Gestaltung abgelegt." (wikipedia) <?xml version="1.0" encoding="UTF-8"?> <!DOCTYPE math PUBLIC "-//W3C//DTD MathML 2.0//EN" "http://www.w3.org/Math/DTD/mathml2/mathml2.dtd"> <math xmlns="http://www.w3.org/1998/Math/MathML"> <mrow> <mi>c</mi> <mo>=</mo> <msqrt> <mrow> <msup> <mi>a</mi> <mn>2</mn> </msup> <mo>+</mo> <msup> <mi>b</mi> <mn>2</mn> </msup> </mrow> </msqrt> </mrow> </math>

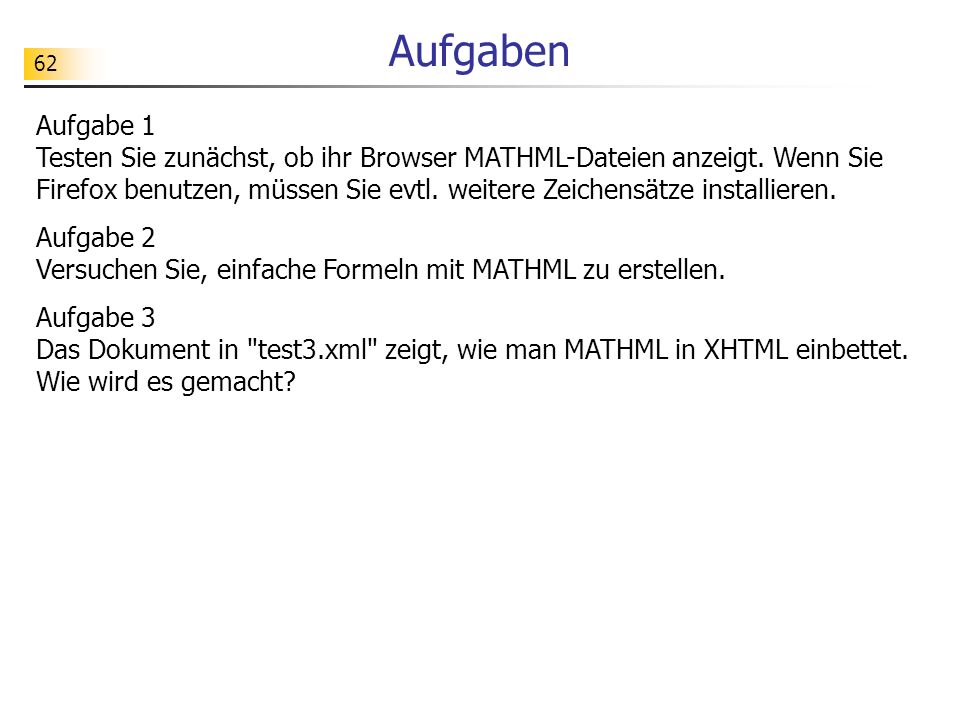

62 Aufgaben Aufgabe 1 Testen Sie zunächst, ob ihr Browser MATHML-Dateien anzeigt. Wenn Sie Firefox benutzen, müssen Sie evtl. weitere Zeichensätze installieren. Aufgabe 2 Versuchen Sie, einfache Formeln mit MATHML zu erstellen. Aufgabe 3 Das Dokument in "test3.xml" zeigt, wie man MATHML in XHTML einbettet. Wie wird es gemacht?

63 WML "Wireless Markup Language (WML) ist eine XML-basierte Seitenbeschreibungssprache, die eine stark reduzierte Fassung von XHTML darstellt. Sie ist Teil des Wireless Application Protocol (WAP) und zur Darstellung veränderlicher Inhalte auf Mobiltelefonen entwickelt worden." (wikipedia) <?xml version="1.0"?> <!DOCTYPE wml PUBLIC "-//WAPFORUM//DTD WML 1.1//EN" "http://www.wapforum.org/DTD/wml_1.1.xml"> <wml> <card id="card1" title="IFB"> <p> Die Fortbildung "Information und ihre Darstellung" findet im Raum <br /> <a href="raum1.wml">01</a> statt. </p> </card> </wml>

64 Aufgaben Aufgabe 1 Informieren Sie sich in der mitgelieferten WML-Kurzeinführung, wie WML-Dokumente aufgebaut werden. Erstellen Sie auch eine einfache WML-Datei. Laden Sie diese Daten in den WAP-Browser: [Enter Adress][file:///...:/.../.../ifb.wml] Aufgabe 2 Sie können Firefox dazu bringen, WML-Dateien anzuzeigen. Hierzu müssen Sie nur ein zusätzliches Add-on installieren. Sie finden es hier: "https://addons.mozilla.org/en-US/firefox/addon/62" Zusätzlich müssen Sie folgende Einstellung vornehmen: "Lokale Dateien mit Endung ".wml" als WML laden"

65 SMIL "Synchronized Multimedia Integration Language (SMIL; Aussprache wie engl. smile) ist ein auf XML basierender, von dem World Wide Web Consortium (W3C) entwickelter Standard für eine Auszeichnungssprache für zeitsynchronisierte, multimediale Inhalte. SMIL ermöglicht die Einbindung und Steuerung von Multimedia-Elementen wie Audio, Video, Text und Grafik in Webseiten." (wikipedia) <smil> <head> <layout> <root-layout width="300" height="200" background-color="#FCECF0" /> <region id="g1" left="15" top="15" width="100" height="100" /> <region id="g2" left="70" top="15" width="100" height="100" /> <region id="g3" left="15" top="50" width="100" height="100" /> </layout> </head> <body> <par><!-- zeige Grafik n Sekunden an --> <img src="box1.gif" alt="Grafik" region="g1" z-index="1" dur="10s" /> <img src="box2.gif" alt="Grafik" region="g2" z-index="2" begin="5s" dur="10s" /> <img src="box2.gif" alt="Grafik" region="g3" z-index="3" begin="8s" /> </par> </body> </smil>

66 Aufgaben Aufgabe 1 Informieren Sie sich auf Seiten über SMIL und erstellen Sie einfache SMIL-Dateien. Zur Darstellung können Sie den QickTimePlayer benutzen.

67 DocBook "DocBook ist ein Dokumentenformat, das in einer für SGML und XML vorliegenden Dokumenttypdefinition (DTD) festgelegt ist. Es eignet sich besonders zur Erstellung von Büchern, Artikeln und Dokumentationen im technischen Umfeld (Hardware oder Software). DocBook ist ein offener Standard, der von der Organization for the Advancement of Structured Information Standards (OASIS) gepflegt wird." (wikipedia) <book id="einfaches_buch"> <title>Ein sehr einfaches Buch</title> <chapter id="einfaches_kapitel"> <title>Kapitel</title> <para>Hallo Welt!</para> </chapter> </book>

68 Aufgaben Aufgabe 1 Informieren Sie sich auf den Seiten über DocBook und erstellen Sie einfache DocBook-Dateien. Aufgabe 2 DocBook-Dateien lassen sich mit OpenOffice erzeugen und einlesen. Mehr hierüber findet man hier:

69 Aufgabe Weitere XML-basierte Sprachen, denen man häufig begegnet, sind RSS und RDF. Informieren Sie sich, wo diese Sprachen eingesetzt werden.

70 Aufgabe Auf der Seite http://web.mit.edu/mecheng/pml/standards.htm
finden Sie eine Übersicht über standardisierte XML-Vokabulare. Werfen Sie einen Blick auf diese Seite, um zu erahnen, wo weitere Anwendungsgebiete von XML liegen.

71 Exkurs: Namensräume, Formatierung, Strukturbeschreibung
Teil 5 Exkurs: Namensräume, Formatierung, Strukturbeschreibung

72 Probleme Wie kann man mehrere XML-Dokumente zusammenführen, ohne Namenskonflikte zu erhalten? Wie kann man XML-Dokumente formatieren? Wie kann man die Struktur von XML-Dokumenten noch adäquater beschreiben? ...

73 Namensraum: Ansammlung von Namen für Elemente und Attribute
Exkurs: Namensräume Beispiel 1: <?xml version="1.0" encoding="ISO "?> <html xmlns="http://www.w3.org/1999/xhtml"> <head> <title>Test</title> </head> <body> <h1>Überschrift</h1> <p>Absatz</p> </body> </html> Namensraum: Ansammlung von Namen für Elemente und Attribute <?xml version="1.0" encoding="ISO "?> <html> <head> <title>Test</title> </head> <body> <h1>Überschrift</h1> <p>Absatz</p> </body> </html>

74 Exkurs: Namensräume Beispiel 2:
<?xml version="1.0" encoding="ISO "?> <html xmlns="http://www.w3.org/1999/xhtml"> <head> <title>Test</title> </head> <body> <h1>Überschrift</h1> <p>Absatz</p> </body> </html> Namensraumdeklaration Präfix als Kurzorm URI als weltweit eindeutiger Bezeichner <?xml version="1.0" encoding="ISO "?> <seite xmlns:xhtml="http://www.w3.org/1999/xhtml"> <xhtml:h1>Überschrift</xhtml:h1> <xhtml:p>Absatz</xhtml:p> </seite>

75 Exkurs: Namensräume Beispiel 3:
<?xml version="1.0" encoding="ISO "?> <seite xmlns:xhtml="http://www.w3.org/1999/xhtml" xmlns:math="http://www.w3.org/1998/Math/MathML"> <xhtml:p>Die Funktion f mit</xhtml:p> <xhtml:p> <math:mrow> <math:mi>f</math:mi> <math:mfenced> <math:mi>x</math:mi> </math:mfenced> <math:mo>=</math:mo> <math:msqrt> </math:msqrt> </math:mrow> </xhtml:p> <xhtml:p>heißt Wurzelfunktion.</xhtml:p> </seite> mehrere Namensräume

76 Exkurs: Namensräume "In Dokumenten, die unterschiedliches Markup-Vokabular enthalten, können Probleme mit der Erkennung und Kollisionen auftreten. Software-Module müssen die Tags und Attribute erkennen, für deren Verarbeitung sie geschaffen wurden, auch im Fall einer Kollision, wenn Markup, das für eine andere Software geschrieben wurde, die gleichen Elementtypen und Attributnamen verwendet. Diese Überlegungen erfordern, dass Dokumentkonstrukte, deren Geltungsbereich über den des beinhaltenden Dokuments hinausgeht, einzigartige Namen haben sollten. Diese Spezifikation beschreibt einen Mechanismus, XML-Namensräume, der diese Anforderungen erfüllt. Ein XML-Namensraum ist eine Zusammenstellung von Namen, identifiziert durch einen URI-Verweis, die in XML-Dokumenten als Elementtypen und Attributnamen verwendet werden." aus: Namensräume in XML.

77 keine Formatierungsangabe
Exkurs: Formatierung Beispiel 1: keine Formatierungsangabe <?xml version="1.0" encoding="ISO "?> <dokument> <ueberschrift>XML</ueberschrift> <definition>XML steht für Extensible Markup Language und wird benutzt, um Daten strukturiert darzustellen.</definition> </dokument>

78 Exkurs: Formatierung Beispiel 2: Formatierung mit CSS
<?xml version="1.0" encoding="ISO "?> <?xml-stylesheet href="style.css" type="text/css"?> <dokument> <ueberschrift>XML</ueberschrift> <definition>XML steht für Extensible Markup Language und wird benutzt, um Daten strukturiert darzustellen.</definition> </dokument> ueberschrift{ color: blue; font-weight: bold; } definition{ color: green; style.css

79 Exkurs: Formatierung Beispiel 3: Formatierung mit XSLT
<?xml version="1.0" encoding="ISO "?> <?xml-stylesheet type="text/xsl" href="style.xsl"?> <dokument> <ueberschrift>XML</ueberschrift> <definition>XML steht für Extensible Markup Language und wird benutzt, um Daten strukturiert darzustellen.</definition> </dokument> style.xsl <?xml version="1.0" encoding="ISO "?> <xsl:stylesheet xmlns:xsl="http://www.w3.org/1999/XSL/Transform" version="1.0"> <xsl:template match="/"> <html> <head><title>XML</title></head> <body> <h1><xsl:value-of select="dokument/ueberschrift"/></h1> <p><xsl:value-of select="dokument/definition"/></p> </body> </html> </xsl:template> </xsl:stylesheet>

80 Exkurs: Formatierung XSLT steht für Extensible Stylesheet Language Transformations. XSLT ist eine Sprache zur Transformation von XML-Dokumenten in andere XML-Dokumente, z. B. XHTML-Dokumente. <?xml version="1.0" encoding="ISO "?> <xsl:stylesheet xmlns:xsl="http://www.w3.org/1999/XSL/Transform" version="1.0"> <xsl:template match="/"> <html> <head><title>XML</title></head> <body> <h1><xsl:value-of select="dokument/ueberschrift"/></h1> <p><xsl:value-of select="dokument/definition"/></p> </body> </html> </xsl:template> </xsl:stylesheet> Für weitere Informationen und Beispiele siehe z. B.:

81 Strukturbeschreibung mit einer DTD
Exkurs: XML-Schema Beispiel 1: Strukturbeschreibung mit einer DTD <?xml version="1.0" encoding="ISO "?> <!DOCTYPE kollegium SYSTEM "kollegium.dtd"> <kollegium> <lehrer geschlecht="w"> <name>Meier</name> <vorname>Christiane</vorname> <geburtsjahr>1981</geburtsjahr> <kuerzel>mei</kuerzel> <fach>Deutsch</fach> <fach>Erdkunde</fach> </lehrer> <lehrer geschlecht="m"> <name>Schmitt</name> <vorname>Thomas</vorname> <geburtsjahr>1975</geburtsjahr> <kuerzel>sch</kuerzel> <fach>Latein</fach> <fach>Musik</fach> <fach>Philosophie</fach> ... </kollegium> <!ELEMENT kollegium (lehrer*)> <!ELEMENT lehrer (name, vorname, geburtsjahr, kuerzel, fach+, *)> <!ATTLIST lehrer geschlecht CDATA #REQUIRED> <!ELEMENT name (#PCDATA)> <!ELEMENT vorname (#PCDATA)> <!ELEMENT geburtsjahr (#PCDATA)> <!ELEMENT kuerzel (#PCDATA)> <!ELEMENT fach (#PCDATA)> <!ELEMENT (#PCDATA)>

82 Strukturbeschreibung mit einer DTD
Exkurs: XML-Schema Nachteile von DTD: zu unflexibel Strukturbeschreibung mit einer DTD <?xml version="1.0" encoding="ISO "?> <!DOCTYPE kollegium SYSTEM "kollegium.dtd"> <kollegium> <lehrer geschlecht="w"> <name>Meier</name> <vorname>Christiane</vorname> <geburtsjahr>1981</geburtsjahr> <kuerzel>mei</kuerzel> <fach>Deutsch</fach> <fach>Erdkunde</fach> </lehrer> <lehrer geschlecht="m"> <name>Schmitt</name> <vorname>Thomas</vorname> <geburtsjahr>1975</geburtsjahr> <kuerzel>sch</kuerzel> <fach>Latein</fach> <fach>Musik</fach> <fach>Philosophie</fach> ... </kollegium> Datentyp: integer Anzahl der Fächer: max. 4 <!ELEMENT kollegium (lehrer*)> <!ELEMENT lehrer (name, vorname, geburtsjahr, kuerzel, fach+, *)> <!ATTLIST lehrer geschlecht CDATA #REQUIRED> <!ELEMENT name (#PCDATA)> <!ELEMENT vorname (#PCDATA)> <!ELEMENT geburtsjahr (#PCDATA)> <!ELEMENT kuerzel (#PCDATA)> <!ELEMENT fach (#PCDATA)> <!ELEMENT (#PCDATA)>

83 Exkurs: XML-Schema Beispiel 2:
Strukturbeschreibung mit einem XML-Schema <?xml version="1.0" encoding="ISO "?> <kollegium xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xsi:noNamespaceSchemaLocation="Kollegium.xsd"> <lehrer geschlecht="w"> <name>Meier</name> <vorname>Christiane</vorname> <geburtsjahr>1981</geburtsjahr> <kuerzel>mei</kuerzel> <fach>Deutsch</fach> <fach>Erdkunde</fach> </lehrer> <lehrer geschlecht="m"> <name>Schmitt</name> <vorname>Thomas</vorname> <geburtsjahr>1975</geburtsjahr> <kuerzel>sch</kuerzel> <fach>Latein</fach> <fach>Musik</fach> <fach>Philosophie</fach> ... </kollegium> xsi: XML-schema-instance

84 Schema-Definition mit e. XML-basierten Sprache
Exkurs: XML-Schema Beispiel 2: Schema-Definition mit e. XML-basierten Sprache <?xml version="1.0" encoding="UTF-8"?> <xs:schema xmlns:xs="http://www.w3.org/2001/XMLSchema" elementFormDefault="qualified" attributeFormDefault="unqualified"> <xs:element name="kollegium"> <xs:annotation> <xs:documentation>Lehrerkollegium</xs:documentation> </xs:annotation> <xs:complexType> <xs:sequence> <xs:element name="lehrer" minOccurs="0" maxOccurs="unbounded"> <xs:element name="name" type="xs:string"></xs:element> <xs:element name="vorname" type="xs:string"></xs:element> <xs:element name="geburtsjahr" type="xs:integer"></xs:element> <xs:element name="kuerzel" type="xs:string"></xs:element> <xs:element name="fach" type="xs:string" minOccurs="1" maxOccurs="4"></xs:element> <xs:element name=" " type="xs:string" minOccurs="0" maxOccurs="unbounded"></xs:element> </xs:sequence> <xs:attribute name="geschlecht" type="xs:string" use="required"/> </xs:complexType> </xs:element> </xs:schema>

85 Exkurs: XML-Schema Validierung: z. B. mit

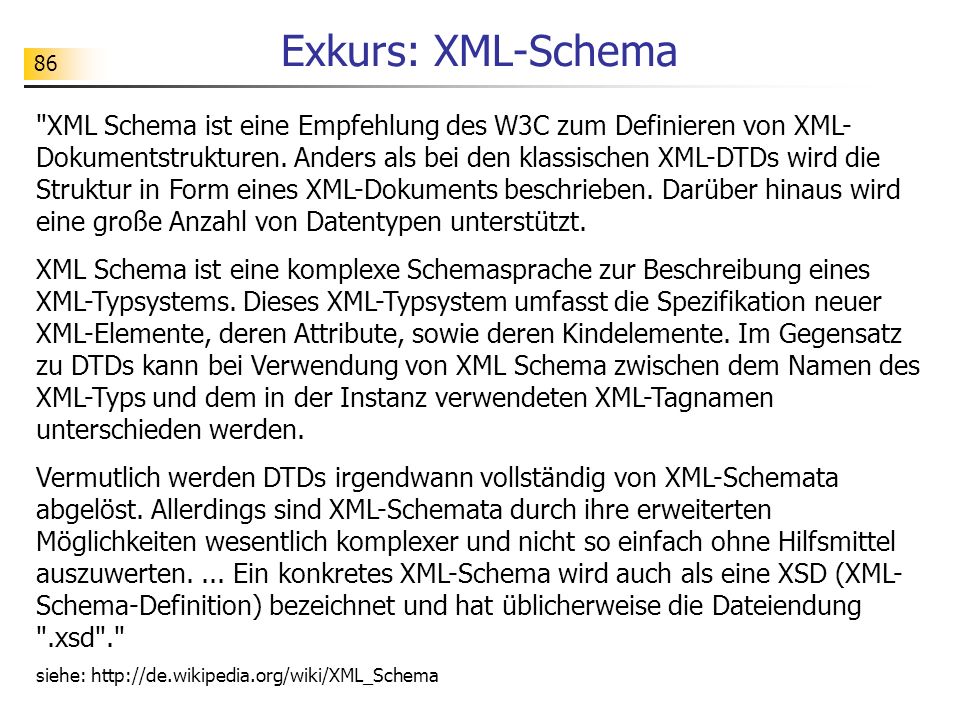

86 Exkurs: XML-Schema "XML Schema ist eine Empfehlung des W3C zum Definieren von XML-Dokumentstrukturen. Anders als bei den klassischen XML-DTDs wird die Struktur in Form eines XML-Dokuments beschrieben. Darüber hinaus wird eine große Anzahl von Datentypen unterstützt. XML Schema ist eine komplexe Schemasprache zur Beschreibung eines XML-Typsystems. Dieses XML-Typsystem umfasst die Spezifikation neuer XML-Elemente, deren Attribute, sowie deren Kindelemente. Im Gegensatz zu DTDs kann bei Verwendung von XML Schema zwischen dem Namen des XML-Typs und dem in der Instanz verwendeten XML-Tagnamen unterschieden werden. Vermutlich werden DTDs irgendwann vollständig von XML-Schemata abgelöst. Allerdings sind XML-Schemata durch ihre erweiterten Möglichkeiten wesentlich komplexer und nicht so einfach ohne Hilfsmittel auszuwerten. ... Ein konkretes XML-Schema wird auch als eine XSD (XML-Schema-Definition) bezeichnet und hat üblicherweise die Dateiendung ".xsd"." siehe:

87 Verarbeitung von XML-Dokumenten
Teil 6 Verarbeitung von XML-Dokumenten

88 Verarbeitung von XML-Dokumenten
Die Verarbeitung von XML-Daten erfolgt in zwei Stufen, mit einem so genannten Parser und einer Anwendung. Die Aufgabe des Parsers ist es, das vorhandene Dokument auf Wohlgeformtheit und Gültigkeit zu überprüfen und die Daten geeignet aufzubereiten (d. h. in einer bestimmten Weise intern darzustellen). Eine Anwendung kann dann über eine geeignete Schnittstelle auf diese interne Darstellung zugreifen und das Dokument in einer bestimmten Weise verarbeiten (z. B.: erzeugt ein Browser eine grafische Seitendarstellung). Die Verarbeitung legt demnach erst die Bedeutung (Semantik) des Dokuments fest.

89 Grafische Aufbereitung (Festlegung der Semantik)
Beispiel: Browser Parser OK! <?xml version="1.0" encoding="ISO "?> <!DOCTYPE html [ ] > <html> <head> <title>Test</title> </head> <body> <h1>Weiterbildung am IFB</h1> ... </html> Syntax- Analyse Grafische Aufbereitung (Festlegung der Semantik) Anwendung

90 Beispiel: Automatensimulator
Eingabewort: <?xml version="1.0"?> <!-- Created with JFLAP 4.0b13. --> <structure> <type>fa</type> <!--The list of states.--> <state id="0"> <x>60.0</x> <y>59.0</y> <initial /> </state> <!--The list of transitions.--> <transition> <from>2</from> <to>3</to> <read>c</read> </transition> </structure> Parser OK! Syntax- Analyse Simulation Anwendung Ergebnis: ok!

91 Zielsetzung Um einen Einblick in die Verarbeitung von XML-Dokumenten zu gewinnen, soll hier ein eigener Automatensimulator entwickelt werden, der XML-Automatenbeschreibungen verarbeiten kann. <?xml version="1.0"?> <!-- Created with JFLAP 4.0b13. --> <structure> <type>fa</type> <!--The list of states.--> <state id="0"> <x>60.0</x> <y>59.0</y> <initial /> </state> <state id="1"> <x>147.0</x> <y>59.0</y> </state> <!--The list of transitions.--> <transition> <from>2</from> <to>3</to> <read>c</read> </transition> </structure> Simulator Ok!

92 Vorgehensweise Schritt 1: Strukturbaum erzeugen
<?xml version="1.0"?> <!-- Created with JFLAP 4.0b13. --> <structure> <type>fa</type> <!--The list of states.--> <state id="0"> <x>60.0</x> <y>59.0</y> <initial /> </state> state x #text: 60.0 type #text: fa #comment: #document Id: 0 y #text: 59.0 initial structure Schritt 1: Strukturbaum erzeugen Schritt 2: Auf die Knoten des Strukturbaums zugreifen

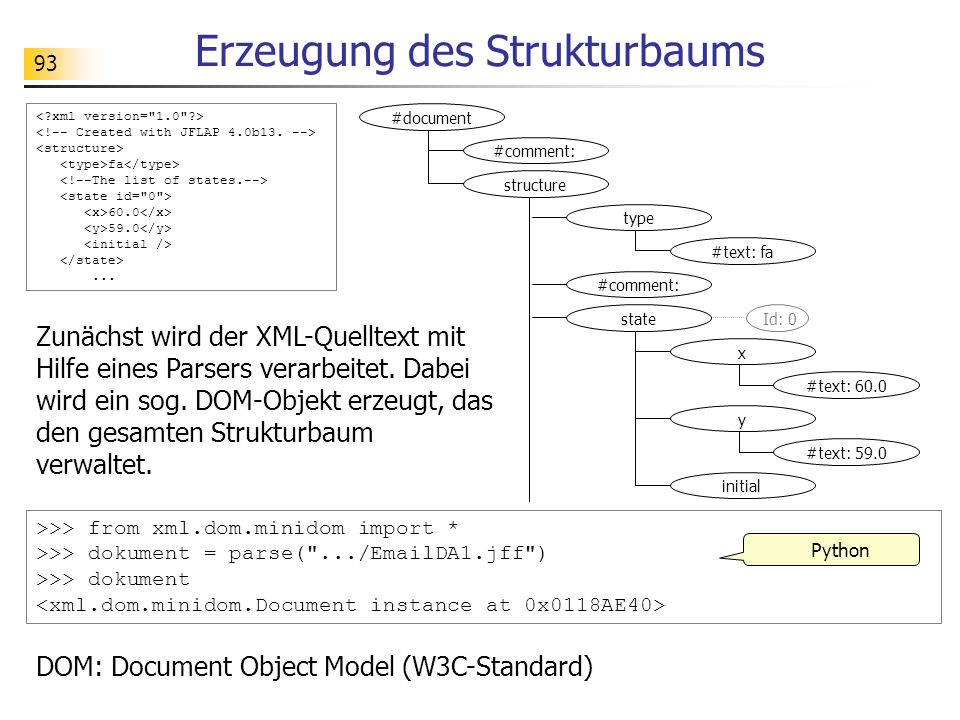

93 Erzeugung des Strukturbaums
<?xml version="1.0"?> <!-- Created with JFLAP 4.0b13. --> <structure> <type>fa</type> <!--The list of states.--> <state id="0"> <x>60.0</x> <y>59.0</y> <initial /> </state> state x #text: 60.0 type #text: fa #comment: #document Id: 0 y #text: 59.0 initial structure Zunächst wird der XML-Quelltext mit Hilfe eines Parsers verarbeitet. Dabei wird ein sog. DOM-Objekt erzeugt, das den gesamten Strukturbaum verwaltet. >>> from xml.dom.minidom import * >>> dokument = parse(".../ DA1.jff") >>> dokument <xml.dom.minidom.Document instance at 0x0118AE40> Python DOM: Document Object Model (W3C-Standard)

94 Zugriff auf den Wurzelknoten
Dokument-knoten state x #text: 60.0 type #text: fa #comment: #document Id: 0 y #text: 59.0 initial structure Wurzel-knoten >>> from xml.dom.minidom import * >>> dokument = parse(".../ DA1.jff") >>> dokument <xml.dom.minidom.Document instance at 0x0118AE40> >>> wurzel = dokument.documentElement >>> wurzel <DOM Element: structure at 0x1190c88> Wurzelknoten

95 Aufgabe >>> from xml.dom.minidom import * >>> dokument = parse(".../ DA1.jff") >>> dokument <xml.dom.minidom.Document instance at 0x0118AE40> >>> wurzel = dokument.documentElement >>> wurzel <DOM Element: structure at 0x1190c88> >>> wurzel.nodeName u'structure' Testen Sie die Erzeugung des DOM-Objekts. Achten Sie darauf, den Pfad zur XML-Datei richtig einzugeben.

96 Navigation im Strukturbaum
Dokument-knoten #document #comment: Element-knoten structure Text- knoten type ParentNode #text: fa Operationen: Attribut- knoten #comment: state Id: 0 FirstChild x PreviousSibling #text: 60.0 y LastChild #text: 59.0 initial NextSibling state Id: 1 Grafik aus: Introducing the Document Object Model using OpenXML (Part 1) by Craig Murphy

97 Navigation im DOM-Baum
>>> wurzel.firstChild <DOM Text node " "> >>> wurzel.firstChild.nextSibling <DOM Element: type at 0x1190d28> >>> wurzel.firstChild.nextSibling.nextSibling >>> wurzel.firstChild.nextSibling.nextSibling.nextSibling <DOM Comment node "The list o..."> Achtung: Zeilenumbrüche und Leerzeichen zwischen Tags werden mit zusätzlichen Text-Knoten erfasst.

98 Aufgabe >>> wurzel.firstChild <DOM Text node " "> >>> wurzel.firstChild.nextSibling <DOM Element: type at 0x1190d28> >>> wurzel.firstChild.nextSibling.nextSibling >>> wurzel.firstChild.nextSibling.nextSibling.nextSibling <DOM Comment node "The list o..."> Navigieren Sie sich durch den Baum bis zum ersten "state"-Knoten.

99 Navigation im DOM-Baum
>>> wurzel.childNodes [<DOM Text node " ">, <DOM Element: type at 0x1190d28>, <DOM Text node " ">, <DOM Comment node "The list o...">, <DOM Text node " ... ">] >>> wurzel.childNodes[2] <DOM Text node " "> >>> wurzel.childNodes[3] <DOM Comment node "The list o..."> >>> wurzel.childNodes[5] <DOM Element: state at 0x1190e40> >>> wurzel.childNodes[5].firstChild >>>

100 Aufgabe Navigieren Sie sich durch den Baum bis zum "initial"-Knoten.
>>> wurzel.childNodes [<DOM Text node " ">, <DOM Element: type at 0x1190d28>, <DOM Text node " ">, <DOM Comment node "The list o...">, <DOM Text node " ... ">] >>> wurzel.childNodes[2] <DOM Text node " "> >>> wurzel.childNodes[3] <DOM Comment node "The list o..."> >>> wurzel.childNodes[5] <DOM Element: state at 0x1190e40> >>> wurzel.childNodes[5].firstChild >>> Navigieren Sie sich durch den Baum bis zum "initial"-Knoten.

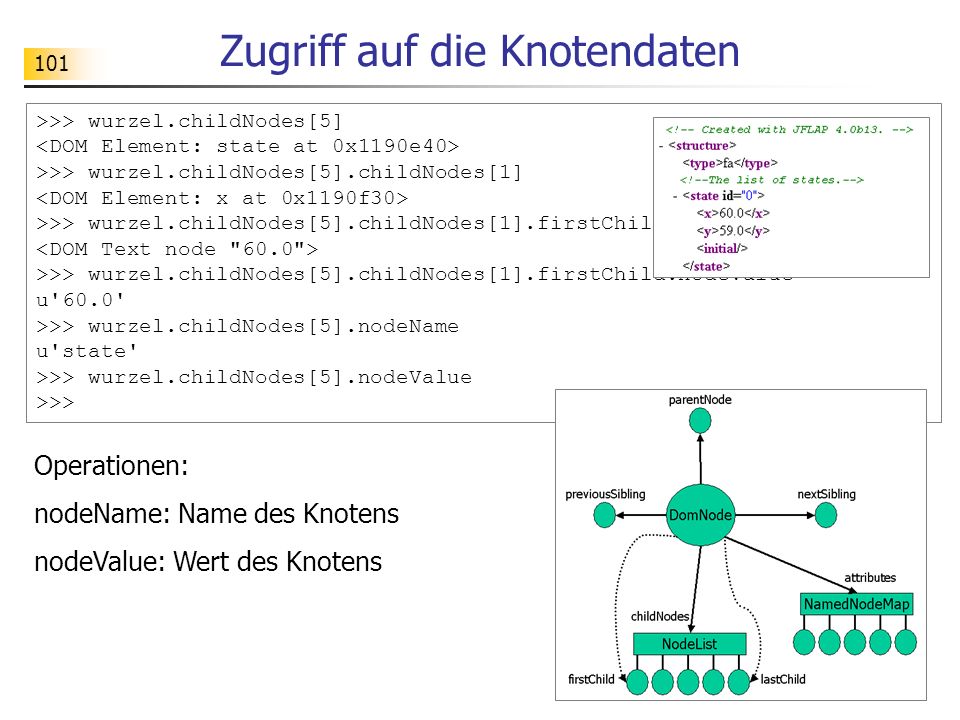

101 Zugriff auf die Knotendaten
>>> wurzel.childNodes[5] <DOM Element: state at 0x1190e40> >>> wurzel.childNodes[5].childNodes[1] <DOM Element: x at 0x1190f30> >>> wurzel.childNodes[5].childNodes[1].firstChild <DOM Text node "60.0"> >>> wurzel.childNodes[5].childNodes[1].firstChild.nodeValue u'60.0' >>> wurzel.childNodes[5].nodeName u'state' >>> wurzel.childNodes[5].nodeValue >>> Operationen: nodeName: Name des Knotens nodeValue: Wert des Knotens

102 Aufgabe >>> wurzel.childNodes[5] <DOM Element: state at 0x1190e40> >>> wurzel.childNodes[5].childNodes[1] <DOM Element: x at 0x1190f30> >>> wurzel.childNodes[5].childNodes[1].firstChild <DOM Text node "60.0"> >>> wurzel.childNodes[5].childNodes[1].firstChild.nodeValue u'60.0' >>> wurzel.childNodes[5].nodeName u'state' >>> wurzel.childNodes[5].nodeValue >>> Wie erhält man den neuen Zustand, wenn im Zustand "2" die Eingabe "c" erfolgt. Bestimmen Sie diesen neuen Zustand mit geeigneten Navigations- und Zugriffsoperationen.

103 Zugriff auf die Attributwerte
>>> wurzel.childNodes[5] <DOM Element: state at 0x1190e40> >>> wurzel.childNodes[5].attributes <xml.dom.minidom.NamedNodeMap object at 0x011B7F08> >>> wurzel.childNodes[5].attributes.item(0) <xml.dom.minidom.Attr instance at 0x01190E90> >>> wurzel.childNodes[5].attributes.item(0).nodeValue u'0' >>> wurzel.childNodes[5].attributes.item(0).nodeName u'id' Operationen: attributes: Attributobjekte item(...): Zugriff auf den ...-ten Knoten

104 Aufgabe Wie erhält man den Attributwert des zweiten Zustands?
>>> wurzel.childNodes[5] <DOM Element: state at 0x1190e40> >>> wurzel.childNodes[5].attributes <xml.dom.minidom.NamedNodeMap object at 0x011B7F08> >>> wurzel.childNodes[5].attributes.item(0) <xml.dom.minidom.Attr instance at 0x01190E90> >>> wurzel.childNodes[5].attributes.item(0).nodeValue u'0' >>> wurzel.childNodes[5].attributes.item(0).nodeName u'id' Wie erhält man den Attributwert des zweiten Zustands?

105 Bestimmung des Anfangszustands
from xml.dom.minidom import * dokument = parse("...") def anfangszustand(): wurzel = dokument.documentElement for knoten1 in wurzel.childNodes: if knoten1.nodeName == "state": for knoten2 in knoten1.childNodes: if knoten2.nodeName == "initial": return knoten1.attributes.item(0).nodeValue print anfangszustand() Pfad / Dateiname ergänzen!

106 Aufgabe Ergänzen Sie die Funktionsdefinitionen.
def naechsterZustand(zustand, eingabe): ... # liefert den Folgezustand, wenn bei dem gegebenem Zustand die # Eingabe verarbeitet wird. def endzustand(zustand): # liefert den Wert True / False, wenn der eingegebene Zustand # ein / kein Endzustand ist Ergänzen Sie die Funktionsdefinitionen.

107 Lösungsvorschläge def naechsterZustand(zustand, eingabe):
wurzel = dokument.documentElement for knoten1 in wurzel.childNodes: if knoten1.nodeName == "transition": for knoten2 in knoten1.childNodes: if knoten2.nodeName == "from": hfrom = knoten2.firstChild.nodeValue if knoten2.nodeName == "to": hto = knoten2.firstChild.nodeValue if knoten2.nodeName == "read": hread = knoten2.firstChild.nodeValue if (hfrom == zustand) and (hread == eingabe): return hto return "?" def endzustand(zustand): wurzel = dokument.documentElement for knoten1 in wurzel.childNodes: if knoten1.nodeName == "state": if knoten1.attributes.item(0).nodeValue == zustand: for knoten2 in knoten1.childNodes: if knoten2.nodeName == "final": return True return False

108 Simulator # automatensimulator2.py from xml.dom.minidom import *
dokument = parse("D:/Python/XML/ DA1.jff") def anfangszustand(): ... def naechsterZustand(zustand, eingabe): def endzustand(zustand): def verarbeiten(zeichenkette): zustand = anfangszustand() for zeichen in zeichenkette: zustand = naechsterZustand(zustand, zeichen) if endzustand(zustand): return True else: return False # Test print print

109 DOM-Schnittstelle "Das Document Object Model (DOM) ist eine Programmierschnittstelle (API) für den Zugriff auf HTML- oder XML-Dokumente. Sie wird vom World Wide Web Consortium definiert. Im Sinne der objektorientierten Programmierung besteht das DOM aus einem Satz von Klassen zusammen mit deren Methoden und Attributen. Es erlaubt Computerprogrammen, dynamisch den Inhalt, die Struktur und das Layout eines Dokuments zu verändern." Siehe: state x #text: 60.0 type #text: fa #comment: #document y #text: 59.0 initial structure PreviousSibling LastChild ParentNode NextSibling Id: 0 Id: 1 FirstChild DOM-Knotenbaum

110 DOM-Schnittstelle state x #text: 60.0 type #text: fa #comment:
#document y #text: 59.0 initial structure PreviousSibling LastChild ParentNode NextSibling Id: 0 Id: 1 FirstChild Attribute der Klasse "Node": childNodes Returns a NodeList of child nodes for a node firstChild Returns the first child of a node lastChild Returns the last child of a node nextSibling Returns the node immediately following a node nodeName Returns the name of a node, depending on its type nodeType Returns the type of a node nodeValue Sets or returns the value of a node, depending on its type parentNode Returns the parent node of a node previousSibling Returns the node immediately before a node ... (siehe:

111 Delphi-Implementierung
„Open XML is a collection of XML and Unicode tools and components for the Delphi/Kylix™ programming language. All packages are freely available including source code.“ Siehe:

112 Delphi-Anwendung Eine Delphi-basierte Implementierung eines Automatensimulators unter Verwendung von OpenXML finden Sie in den Materialien zum Weiterbildungslehrgang X: Weitere Hinweise zur Benutzung von OpenXML finden Sie hier: Mit anderen gängigen Programmiersprachen kann man natürlich auch auf den DOM-Baum zugreifen. Wie das mit JavaScript geht wird hier gezeigt:

113 XML im Informatikunterricht
Teil 7 XML im Informatikunterricht

114 Thesen XML ist heute schon Standard bei der strukturierten Darstellung von Information und sollte daher im IU thematisiert werden. XML ist die Basis von XHTML (DOCTYPE ...). Eine kurze Behandlung trägt zum vertieften Verständnis von XHTML bei. XML ist ein guter Ausgangspunkt zur Behandlung des Themas "formale Sprachen" (Grammatiken, Parser, ...). XML kann (im LK) als Ausgangspunkt zur Behandlung des Themas "Bäume" genutzt werden. Mit XML können fundamentale Ideen der Informatik mit sehr aktuellen Unterrichtsbeispielen (WML, ...) behandelt werden ("IU am Puls der Zeit").

115 Literaturhinweise Folgende Materialien wurden hier benutzt:
J.-C. Hanke: XML leicht & verständlich. KnowWare. H. Vonhoegen: Einstieg in XML. Galileo Computing 2005. G. Born: XML. Markt+Technik 2005. M. Näf: Einführung in XML. M. Jeckle: Vorlesung XML. XML in 10 Punkten: SELFHTML: Weitere benutzte Materialien sind auf den jeweiligen Folien zitiert.
