1 GH Fachforum Frequenzumrichter NAME

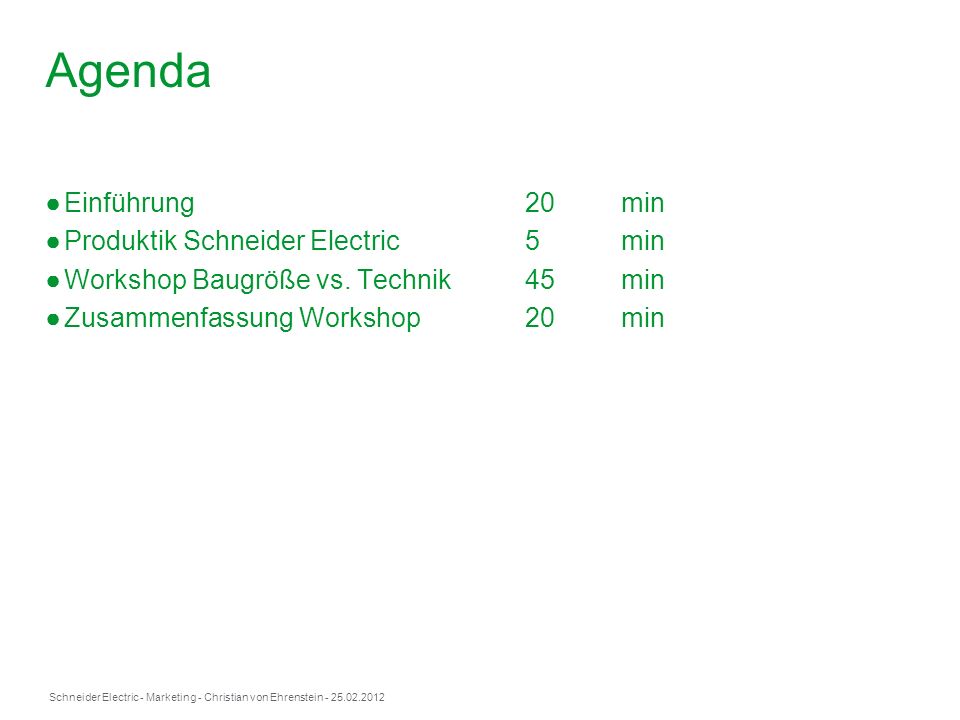

2 Schneider Electric- Marketing - Christian von Ehrenstein Agenda Einführung20min Produktik Schneider Electric5 min Workshop Baugröße vs. Technik45min Zusammenfassung Workshop20min

3 Schneider Electric- Marketing - Christian von Ehrenstein Motor und Maschine Seit über 100 Jahren ist der Drehstrommotor der meist genutzte elektrische Antrieb Nachteile von direkt einschalten: um bis zu 7-fach erhöhter Einschaltstrom gegenüber dem Nennstrom bis zu 3-fach erhöhtes Drehmoment (schlagartige mechanische Belastung) der hohe Einschaltstrom belastet die Netzversorgung und kann zu Spannungseinbrüchen führen Stören von empfindlichen Verbrauchern

4 Schneider Electric- Marketing - Christian von Ehrenstein Was macht der Frequenzumrichter Der Frequenzumrichter wird als Black Box betrachtet Kenngrößen sind am Ausgang eine variable Frequenz und Spannung Das Beispiel Dimmer… Dimmer = Frequenzumrichter Der Dimmer kann jede Helligkeit einstellen wie ein Umrichter jede Geschwindigkeit einstellen kann

5 Schneider Electric- Marketing - Christian von Ehrenstein Frequenzumrichter Aufbau

6 Schneider Electric- Marketing - Christian von Ehrenstein Wann Frequenzumrichter ? Softstarter Pumpen, Lüfter, Transportbänder, Mischer, Verdichter, Brecher Immer dort wo eine konstante Frequenz von 50Hz (Netzfrequenz) benötigt wird Der Softstarter startet sanft den Motor und schaltet dann in Bypass (Überbrückung des Sanftanlassers) Beispiel Dimmer: Ich habe hierbei nur ein Schalter mit langsamen Hoch- und Runterdimmen Frequenzumrichter Maschinenbau, Textil, Holz- und Metallverarbeitung, Mischer, Verpackungsmaschinen, Brecher, Transporttechnik, Zerkleinerer Immer dort einzusetzen wo keine konstante Frequenz eingesetzt werden kann Beispiel Dimmer: Ich möchte jede Helligkeit einstellen können

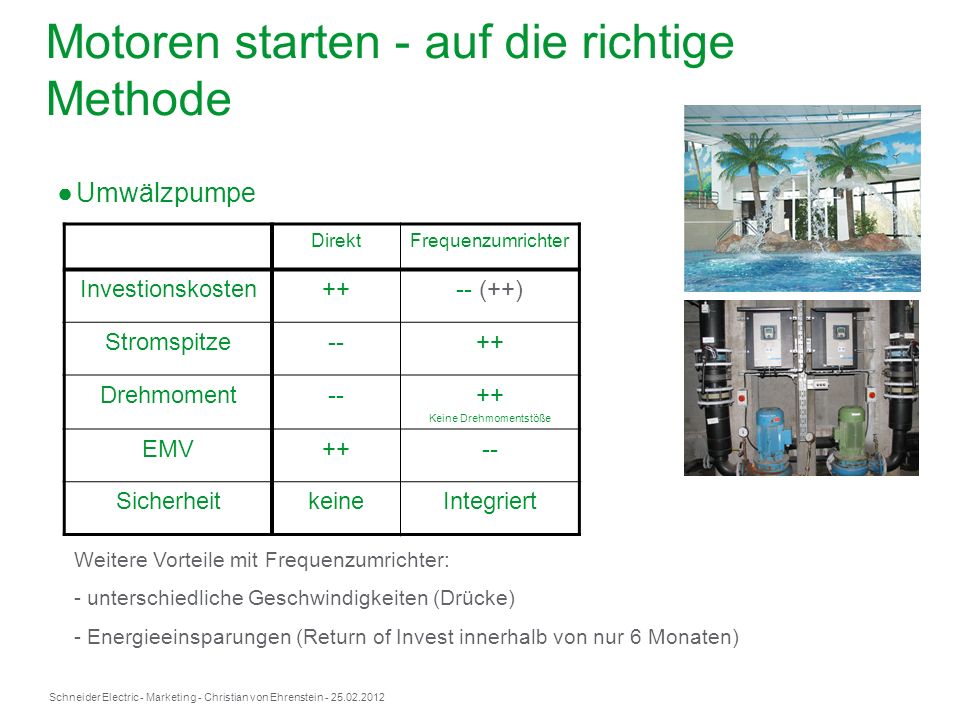

7 Schneider Electric- Marketing - Christian von Ehrenstein Motoren starten - auf die richtige Methode DirektFrequenzumrichter Investionskosten++-- (++) Stromspitze--++ Drehmoment--++ Keine Drehmomentstöße EMV++-- SicherheitkeineIntegriert Umwälzpumpe Weitere Vorteile mit Frequenzumrichter: - unterschiedliche Geschwindigkeiten (Drücke) - Energieeinsparungen (Return of Invest innerhalb von nur 6 Monaten)

8 Schneider Electric- Marketing - Christian von Ehrenstein Motoren starten - auf die richtige Methode kommt es an! Waschmaschine Vorteile mit Frequenzumrichter: - unterschiedliche Geschwindigkeiten (Reglungsarten) - Automatisches Waschprogramm im Umrichter - Energieeinsparungen - Elektrische Kopplung von Motoren - Sicherheitstechnik - Keine Stoßbelastungen auf Motor und Maschine

9 Schneider Electric- Marketing - Christian von Ehrenstein Motoren starten - auf die richtige Methode kommt es an! Poliermaschine für Ski Vorteile mit Frequenzumrichter: - unterschiedliche Geschwindigkeiten - Sicherheitstechnik - Keine Stoßbelastungen auf Motor und Maschine - Drehzahlstabilität - Kommunikationsmöglichkeit (Profibus) zur Auswertung und Rezeptablage

10 Schneider Electric- Marketing - Christian von Ehrenstein Baureihenübersicht Schneider Electric ATV 12 einfache Anwendung P: 0, ,2 kW ATV 61 Lüfter, Pumpen & Zentrifugen im großen Leistungsbereich P: 0, ,4 MW ATV 312 Standardanwendungen mit hoher Funktionalität P: 0, KW ATV 71 anspruchsvolle Anwendungen mit hoher Drehmomentanforderung P: 0, ,0 MW ATV 212 Lüfter & Pumpen im Gebäudebereich P: 0, kW ATV32 Der neue Kompakte P: 0, KW 0,75 kW 2,2 kW 15 kW 75kW 2400 kW Altivar V bis 480V Altivar V bis 600V Altivar V bis 230V ALTIVAR 61/71 230V bis 690V (130/ 220% MN) Funktionalität Altivar V bis 500V

11 Schneider Electric- Marketing - Christian von Ehrenstein Maschinen- Informationen 2x Palettenwickler mit automatisiertem Zu- und Abtransport über Rollgänge je 2x Rollgänge für Zu- und Abtransport 3 Bewegungen: Auf- und Ab, Spannungsregelung (Folie), Drehung Alle Leistungen entsprechen 0,75kW Sonderanforderungen Sicherheitstechnik Platzbedarf Zur Verfügung stehen Umrichter, SPS, Sicherheitsbausteine STO und SLS, Schütze, Motorschutzschalter, Kabelkanal und EMV Filter Frage: Wie sieht Ihr Schaltschrank aus? Workshop Umreifer STO = sicherer Halt, SLS = sicher überwachte Geschwindigkeit

12 Schneider Electric- Marketing - Christian von Ehrenstein

13 Schneider Electric- Marketing - Christian von Ehrenstein Übersicht der Lösung : 10x ATV32 + Motorschutzschalter Sicherheits- Relais Totale Abmessung der Lösung 450mm Breite x 230mm Tiefe x 470mm Höhe Kurz Beschreibung der Lösung (Verkabelung, Logik Sequenz, EMV, …) Start/Stopp Funktion ATV Logik Sicherheits- Funktionen Endschalter Management Management Zyklus der Applikation : Regelung Folienspannung : über Analogeingang der Umrichter Start Stopp Sequenz: über Digitaleingang der Umrichter Sicherheits- Management : Integrierte Sicherheit- Funktionen (STO und SLS) Palettenwickler Lösung … … mit ALTIVAR 32 Kundenzufriedenheit ? Weniger Komponenten / einfache Installation Baugröße entspricht der Anforderung der Applikation Integrierte Funktionen / keine zusätzlichen Komponenten einfache Inbetriebnahme; dupliziere der Parameter mit dem Multiloader Sicherheitsmanagement integriert LösungKunden Anforderungen
