1 Historie der Programmierung Maschinen und Algorithmen –Androiden –Algorithmen der Antike –Die Rechenmeister des Mittelalters –Rechenmaschinen Schickard, Pascal, Leibniz –Jacquards Webstühle –Babbages Analytical Engine –Theorie der Berechenbarkeit im 20. Jh. Universalmaschinen –Turings Universalmaschine –Stored Programm Computer, Zuse, von Neumann

2 Androiden Automaten für Lebendiges Seit der Antike sind Zeugnisse von Automaten (Selbstbewegern) bekannt, um damit Natur oder das Leben nachzuahmen. Heron von Alexandria (1. Jh. nach Chr.) Mittelalter: Jacques de Vaucanson ( ) - Ente - Flötenspieler (um 1738) - Tamburinspieler (um 1738)

3 Androiden Familie Jaquet-Droz Die Automaten Jaquet-Droz werden zwischen 1768 und 1774 durch Pierre Jaquet-Droz, seinem Sohn Henri- Louis und Jean-Frédéric Leschot geschaffen. Sie sind - für die damalige Zeit - wahre Wunder an mechanischer Präzision. Drei Automaten - Zeichner - Schriftsteller - Musikerin.

4 Androiden Sätze auswechselbarer Nocken, die aus der Konstruktionszeit stammen, erlauben die Ausführung von vier Zeichnungen. -Amor von Schmetterling gezogen -Hund -Ludwig XVI und Marie-Antoinette -Ludwig XV

5 Maschinen Mit René Descartes ( ) gewann der Automat auch philosophisch an Bedeutung. Im Discours de la méthode (1637) und im Traité de lhomme (1677) setzt er Tiere mit Maschinen gleich. La Mettrie erweitert das Prinzip in L`homme Machine (1748) auf den Menschen.

6 Algorithmen Klassische Algorithmen –Wurzelziehen (Heron v. Alexandria, ca. 100 n. Chr.) Bestimmung der Wurzel einer Zahl. Zur Berechnung der Kantenlänge in rechtwinkligen Dreiecken. –Der Euklidsche Algorithmus (Euklid, v. Chr.) Bestimmung des größten gemeinsamen Teilers zweier Zahlen –Das Sieb des Eratosthenes ( v. Chr.) Berechnung von Primzahlen –Die Approximation der Kreiszahl, ca v. Chr.)

7 Algorithmen Al-Chwarazmi Um das Jahr 820 schreibt der persisch-arabische Mathematiker Abu Dschafar Muhammed ibn Musa Al-Chwarazmi (Muhammed, Vater des Dschafar, Sohn des Musa, der Chorasmier) ein einflussreiches Lehr- und Rechenbuch Über die indischen Zahlen. Der Begriff Algorithmus wird also ursprünglich zur Bezeichnung arithmetischer Verfahren, also der Grundrechenarten verwendet. Die älteste erhaltene lateinische Übersetzung beginnt mit den Worten: Dixit Algoritmi: laudes deo rectori nostro atque defensori dicamus dignas (Algoritmi hat gesprochen! Lob sei Gott unserem Herrn und Beschützer)

8 Algorithmen Aus der Antrittsrede Melanchtons als Mathematikprofessor in Wittenberg im Jahre 1517 Nachdem ich Ihnen den Nutzen der Rechenkunst erörtert habe, der nicht im geringsten in Zweifel zu ziehen ist, meine ich, auch noch kurz etwas über ihre Leichtigkeit hinzufügen zu sollen. Ich glaube, dass sich die Studierenden von diesen Künsten durch das Vorurteil, sie seien zu schwer, abschrecken lassen. Was die Anfangsgründe des Rechnens betrifft, die ja gewöhnlich schon in der Schule getrieben und im täglichen Leben angewandt werden, so sind die gewaltig im Irrtum, die sie für äußerst schwierig halten. Diese Wissenschaft entspringt unmittelbar dem Menschengeist und lässt sich völlig klar dartun. Deshalb können ihre Anfangsgründe gar nicht dunkel und schwer sein, sie sind im Gegenteil so durchsichtig, dass Kinder sie begreifen können, weil alles ja so natürlich vor sich geht. Die Regeln des Vielfachens und Teilens allerdings erfordern viel mehr Fleiß, aber ihr Sinn wird doch sehr bald von den Aufmerksameren eingesehen werden. Übung und Anwendung erfordert diese Fertigkeit wie alle anderen.

9 Algorithmen Das Versagen der bestehenden Schulformen beförderte die Bildung eines neuen Berufsstandes, den des Rechenmeisters. Sie führten gegen Bezahlung nicht nur die in den städtischen Verwaltungen anfallenden Rechenaufgaben durch, sondern unterhielten oft eigene Rechenschulen, in denen Sie den Umgang mit den Zahlen und vor allem die Grundrechenarten Addition, Subtraktion, Multiplikation und Division unterrichteten.

10 Algorithmen Adam Riese ( ) Der im Jahr 1492 im fränkischen Staffelstein geborene Adam Ries (auch Riese) ist in beiden Welten zuhause, bei den Abacisten und bei den Algorithmikern. Er gilt als der bedeutendste und wirksamste deutsche Rechenmeister, der nicht nur zahlreiche Rechenbücher verfasst hat, sondern sowohl das Rechnen auf den Linien (mit Rechenbrettern) als auch das Rechnen mit den Federn (Ziffernrechnen) einschließlich der Coß unterrichtet hat. Das Wort Coß ist hergeleitet vom italienischen cosa (Sache) und steht für die unbekannte Größe in Gleichungen.

11 Algorithmen Die Rechenmeister und ihre Rechenbücher verdrängten nach und nach die Rechenbretter, aber erst im 16. Jh. setzen sich die Algorithmiker endgültig gegen die Abacisten durch. Der Methodenstreit zwischen den beiden Schulen wird im Holzschnitt von Gregor Reisch aus dem Jahre 1503 versinnbildlicht. Die Göttin Arithmetica überwacht einen Wettbewerb zwischen dem Philosophen Boethius, der zu dieser Zeit für die Erfindung des Ziffernrechnens stand, und Pythagoras. Der zufriedene Boethius ist bereits fertig, während Pythagoras noch missmutig rechnet. Arithmetica ist offensichtlich der neuen Technik zugeneigt.

12 Rechenmaschinen Wilhelm Schickard ( ) Ab 1619 Professor für biblische Sprachen an der Universität Tübingen bricht in Tübingen die Pest aus, der auch Schickard 1635 zum Opfer fällt. Mechanisierung des Rechnens. In zwei Briefen an Kepler beschreibt Schickard seine Maschine. Bild: Wilhelm Schickard mit copernicanischen Handplanetarium.

13 Rechenmaschinen Wilhelm Schickard Im Jahre 1623 führt mit Schickards Rechenmaschine erstmals eine Komplexion von Zahnrädern die Addition und Subtraktion von Zahlen durch. Entdeckung durch den Keplerforscher Franz Hammerer, vorgestellt 1957 auf einem Kongress für Mathematikerhistoriker Erster Nachbau durch Baron Bruno v. Freytag Löringhoff.

14 Rechenmaschinen Blaise Pascal ( ) Mathematiker, Physiker und Religionsphilosoph. Um 1643 entwickelt er seine Zwei- Spezies-Maschine zur Durchführung von Addition und Subtraktion. Vor der Wiederentdeckung der Maschine von Schickard galt Pascal lange Zeit als Erfinder der ersten Rechenmaschine.

15 Rechenmaschinen Blaise Pascal Umschaltung durch verschieben der Abdeckplatte Übertrag durch Hebelmechanismus

16 Rechenmaschinen Gottfried Wilhelm Leibniz ( ) Philosoph, Mathematiker, Physiker, Historiker und Sprachwissenschaftler (der letzte Universalgelehrte) Die Leibnizsche Dyadik Im Jahre 1679 erläutert er in einer aus 3 Seiten bestehenden Schrift ein neues Zahlensystem, das nur auf die zwei Ziffern 0 und 1 aufbaut.

17 Rechenmaschinen Im Frühjahr 1996 schildert Leibniz während eines Aufenthalts in Wolfenbüttel dem Herzog von Braunschweig-Wolfenbüttel den Aufbau seines binäres Systems. Herzog Rudolf August war fasziniert und sah in der Entwicklung der Zahlen aus 0 und 1 eine Analogie mit der biblischen Schöpfungsgeschichte. Leibniz greift den Vergleich auf und übernimmt das Bild in sein eigenes philosophisches System. Anfang 1697 schickt Leibniz dem Herzog als Neujahrsgeschenk den Entwurf für eine Medaille, die das duale System und seine Analogie zur Schöpfung symbolisieren sollte.

18 Rechenmaschinen Gottfried Wilhelm Leibniz Prinzip der Staffelwalze Wurde 50 Jahre später auch von Pfarrer Philipp Matthäus Hahn wieder verwendet. Er opferte seiner Rechenmaschinen- Konstruktion den für damalige Verhältnisse sehr hohe Betrag von Talern.

19 Rechenmaschinen Eine Dose soll mit Löchern versehen sein, die geöffnet oder geschlossen werden können. Die offenen Löcher seien gleichbedeutend mit einer 1, die geschlossenen mit einer Null. Eine 1 werde durch das Fallen einer Kugel gekennzeichnet, die 0 durch das Nichtfallen. In mehreren Ebenen aufgebaut könnten mit dieser Maschine durch das Verschieben von Spalte zu Spalte Multiplikationen durchgeführt werden.

20 Programmierte Maschinen Joseph-Marie Jacquard ( ) Er machte durch einen besonderen Mechanismus das arbeits- und zeitaufwendige Auflesen der Latzen und ihre Bedienung durch den Ziehjungen überflüssig. Die von ihm verwendete Kartensteuerung ist der Vorgänger der später von Babbage für Computer verwendete Lochkarten. Die bahnbrechende Erfindung fand bei den Lyoner Webern nur wenig Gegenliebe. Sie zerstörten wenige Jahre später Maschinen und Modelle. Jacquard musste aus Lyon fliehen und starb 1834 in Armut.

21 Programmierte Maschinen Charles Babbage (1791 – 1871) Einer der wichtigsten Schritte auf dem Weg zur Realisierung der Universellen Maschine ist die Idee der externen Programmierung. Der erste Rechner, der durch ein einzulesendes Programm gesteuert werden sollte - die Analytical Engine von Charles Babbage - wird in den 1830-er Jahren in England konzipiert.

22 Programmierte Maschinen Ada Augusta Lovelace ( ) Die Maschine wurde zu Babbages Lebzeiten nie gebaut. Die genaueste und umfassendste Beschreibung die überliefert ist, stammt von dem italienischen Militäringenieur und späteren Premierminister von Italien, L. F. Menabrea. Seine Veröffentlichung wird später von Ada Augusta Lovelace, der berühmten Freundin von Babbage und Tochter von Lord Byron, ins englische übersetzt und mit zahlreichen Kommentaren und Anmerkungen ergänzt.

23 Programmierte Maschinen Charles Babbage Analytical Engine

24 Programmierte Maschinen The Mill Analytical Engine Mill by Henry Prevost Babbage, Babbage Sohn Henry Prevost wollte einige Teile der Analytischen Maschine verwirklichen. Dieser Teil der Mill, die arithmetische Einheit und der Druckmechanischmus waren das Ergebnis.

25 Programmierte Maschinen Das Programm der Analytischen Maschine sollte auf einer Reihe von Lochkarten gespeichert werden. Diese Idee hatte Babbage von Jacquards Webstühlen übernommen

26 Algorithmen Algorithmen sind nach heutiger Auffassung endliche schrittweise Verfahren zur Berechnung gesuchter aus gegebenen Größen. Folgende Eigenschaften dienen als erste Charakterisierung des Begriffs: Endlichkeit Elementarität Determiniertheit Unbeschränktheit Allgemeinheit Materialunabhängigkeit

27 Algorithmen Was ist ein effektives Verfahren? Im letzten Jahrhundert – besonders intensiv im Zeitraum von ca bis wurden eine ganze Reihe von formalen Systemen für die Begriffe Algorithmus bzw. Effektives Verfahren entwickelt. Es konnte nachgewiesen werden, dass verschiedene, unabhängig voneinander entwickelte Formalismen zueinander äquivalent sind, d.h. alle Modelle beschreiben die gleiche Klasse von berechenbaren und entscheidbaren bzw. partiell-entscheidbaren Funktionen Gödel/Herbrand(allgemein-)rekursive Funktionen 1936Turing, Automatic Computing Machines 1936Church -Kalkül 1936Kleene -rekursive Funktionen 1943PostKanonische Systeme 1954MarkovNormale Algorithmen 1963Sheperdson/Sturgisunbeschränkte Registermaschinen 1964Elgot/RobinsonRASP (random access stored programms)

28 Universalmaschinen Alan Mathison Turing ( ) Im zweiten Weltkrieg war Turing für den britischen Geheimdienst tätig. Mit er Entwicklung de Enigma, die zu Entschlüsselung des deutschen Funkverkehrs führte, trug er entscheidend zum Ausgang des Zweiten Weltkriegs bei. Mit der zentralen Frage Kann eine Maschine denken? legte er auch die Grundlagen für die heutige Künstliche Intelligenz In Turings berühmten Artikel On Computable Numbers, with an Application to the Entscheidungsproblem von 1936 wird auch erstmals das Konzept einer universellen Rechenmaschine eingeführt.

29 Universalmaschinen Die Grundidee der universellen Maschine ist sehr einfach, auch wenn die Einzelheiten ihrer Realisierung relativ kompliziert sind.

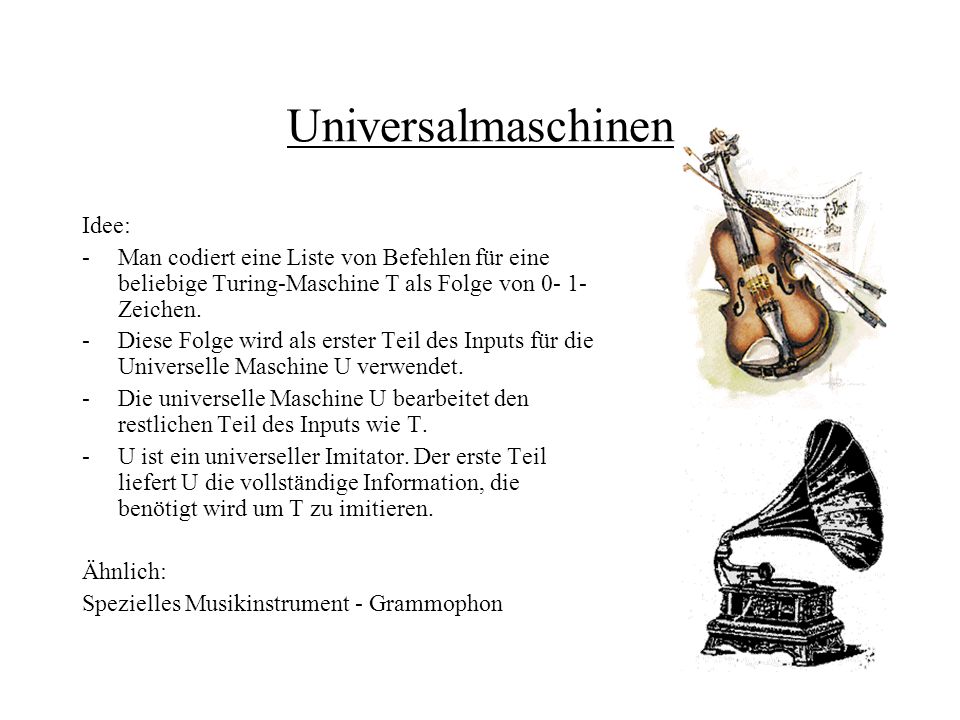

30 Universalmaschinen Idee: -Man codiert eine Liste von Befehlen für eine beliebige Turing-Maschine T als Folge von Zeichen. -Diese Folge wird als erster Teil des Inputs für die Universelle Maschine U verwendet. -Die universelle Maschine U bearbeitet den restlichen Teil des Inputs wie T. -U ist ein universeller Imitator. Der erste Teil liefert U die vollständige Information, die benötigt wird um T zu imitieren. Ähnlich: Spezielles Musikinstrument - Grammophon

31 Universalmaschinen Konrad Zuse ( ) 1936 baut der deutsche Ingenieur Konrad Zuse in der elterlichen Wohnung in Berlin den Z1, den ersten mechanischen programmgesteuerten Rechner.

32 Universalmaschinen Aber auch Zuse ist als Konstrukteur des universellen Rechners umstritten. Seine Maschinen bis hin zur Z4 sind schleifengesteuert und erlauben nicht die Berechung allgemein rekursiver Funktionen. Jedoch gehen die Ideen in seinen Aufzeichnungen und Notizen weiter. Bereits 1938 erwähnt er lebendige Rechenpläne, bei denen im Unterschied zu seinen bisherigen starren Rechenplänen nun die errechneten Daten und die Ausgangsdaten auch Einfluss auf den Ablauf der Berechnung haben.

33 Universalmaschinen Die Realisierung der ersten Universalmaschine, die zumindest im Prinzip der universellen Turing- Maschine äquivalent ist, bleibt Eckert, Mauchly, Goldstine und von Neumann vorbehalten. Das durch von Neumann im First Draft of a Report on the EDVAC beschriebene Entwurf ist die erste speicherprogrammierte Maschine, die der universellen Turing-Maschine wirklich gleichmächtig ist. Interessant ist der Hinweis von F. L. Bauer, dass die Erfinder des Programmspeicherkonzeptes die Universalität ihres Ansatzes offensichtlich selbst nicht erkannten.

34 Universalmaschinen Von-Neumann-Architektur (beschrieben im First Draft of a Report on the EDVAC) -Der Rechner wird logisch und räumlich in Teile zerlegt. Rechenwerk, Speicherwerk, Leitwerk, E/A-Werk -Der Rechner ist in seiner Struktur unabhängig vom zu bearbeitenden Problem. Erst das Programm macht den Automaten arbeitsfähig. -Programm und Daten werden in einem einheitlichen Speicher abgelegt. -Jeder Speicherplatz erhält eine Adresse. Der Inhalt ist über die Adresse aufrufbar. -Befehle werden aus aufeinander folgenden Speicherplätzen geholt. -Es gibt bedingte und unbedingte Sprungbefehle. -Es wird das duale Zahlensystem verwendet.
