1 Projekt: SS07_Hobelmaschine M. Rueß & A. Hebrank Herzlich Willkommen Herzlich Willkommen

2 Projekt: SS07_Hobelmaschine M. Rueß & A. Hebrank Problem In Sägewerken kommt es oftmals zu schwereren Unfällen bei der Arbeit mit Hobelmaschinen. Häufig sind fehlende Schutzmechanismen und nicht automatisierte Systeme die Ursache.

3 Projekt: SS07_Hobelmaschine M. Rueß & A. Hebrank Aufgabenstellung Um die Unfallgefahr zu verringern, soll ein automatisiertes System mit integriertem Personenschutz entwickelt werden.

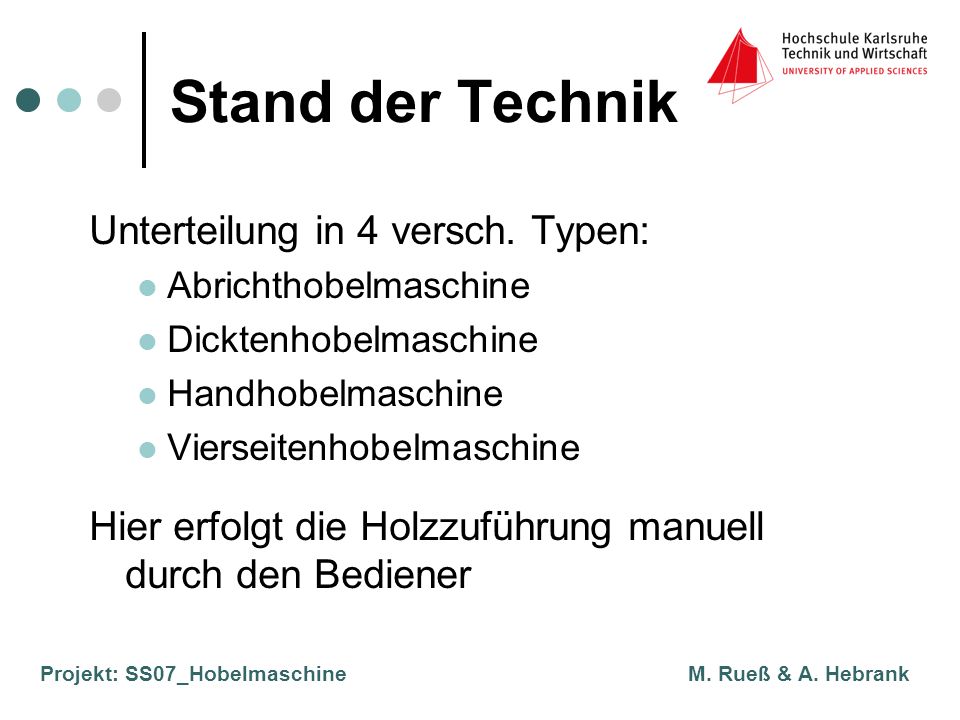

4 Projekt: SS07_Hobelmaschine M. Rueß & A. Hebrank Stand der Technik Unterteilung in 4 versch. Typen: Abrichthobelmaschine Dicktenhobelmaschine Handhobelmaschine Vierseitenhobelmaschine Hier erfolgt die Holzzuführung manuell durch den Bediener

5 Projekt: SS07_Hobelmaschine M. Rueß & A. Hebrank Aufbau

6 Projekt: SS07_Hobelmaschine M. Rueß & A. Hebrank Kompromiss Korrekte Funktionsweise des I²C-Bus nicht gegeben. Tausch der Platine mech. Aufbau leider nicht einsetzbar EVA-Prinzip trotzdem erfüllt

7 Projekt: SS07_Hobelmaschine M. Rueß & A. Hebrank Programmablauf

8 Projekt: SS07_Hobelmaschine M. Rueß & A. Hebrank Verwendete Funktionen I²C-Bus Textausgabe & Taster Timer 0 Displayausgabe (3 Sek) Timer 2 Schutzfunktion (0,5 Sek) Interrupt Timer 0 & Timer 2

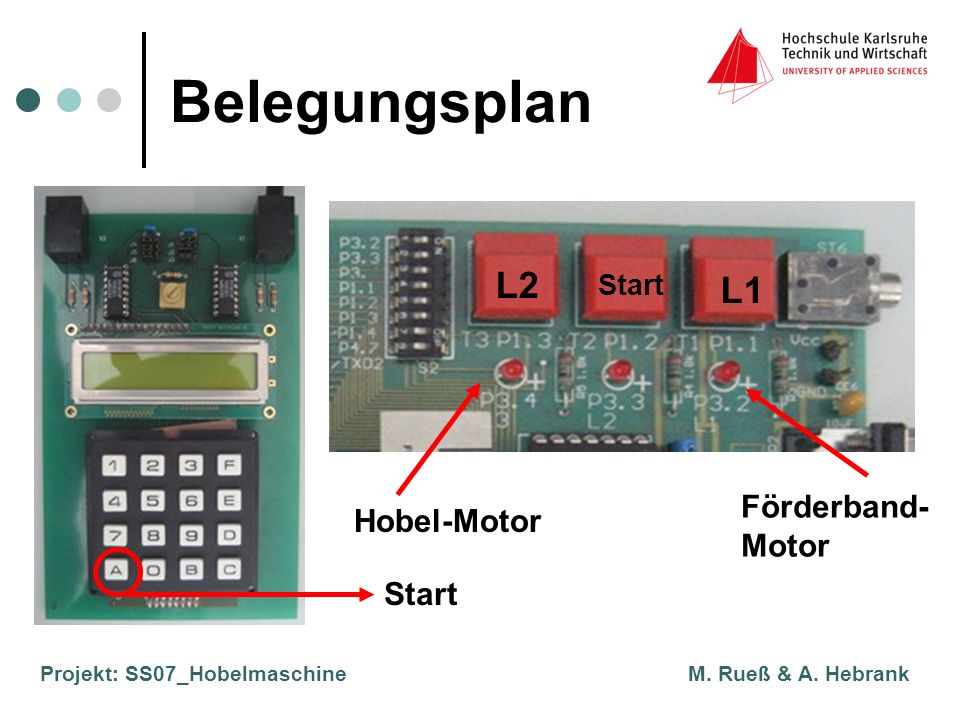

9 Projekt: SS07_Hobelmaschine M. Rueß & A. Hebrank Belegungsplan L2 L1 Start Hobel-Motor Förderband- Motor Start

10 Projekt: SS07_Hobelmaschine M. Rueß & A. Hebrank Fazit Hardware vs. Software Tasten entprellen Display löschen & Ausgabezeit I²C-Funktionsweise Layout Problematik Schnittstellenproblematik Hardware – Software - Elektronik

11 Projekt: SS07_Hobelmaschine M. Rueß & A. Hebrank Vielen Dank für Ihre Aufmerksamkeit!
