Dresdner SENIORENAKADEMIE Wissenschaft und Kunst

Präsentation zum Thema: "Dresdner SENIORENAKADEMIE Wissenschaft und Kunst"—  Präsentation transkript:

1 Dresdner SENIORENAKADEMIE Wissenschaft und Kunst
Kurs-Nr. N - 06 Elektromagnetische Felder - ein kritischer Umweltfaktor Bedrohungen, Ängste, Schutzmaßnahmen und Scharlatanierien Beginn 09:20 Uhr ▼ Hier ▼ Habiger - Technische Universität Dresden

2 Einführung und Zielstellung Felder und Feldintensitäten (Übersicht)
Elektromagnetische Felder (EMF) - ein relevanter Umweltfaktor Bedrohungen, Ängste, Schutzmaßnahmen und Scharlatanierien Einführung und Zielstellung Felder und Feldintensitäten (Übersicht)  Was können Felder bewirken? (Gesundheitliche Risiken)  Was ist zulässig? (Grenzwerte, Normung, Gesetzgebung) Schutzmaßnahmen (Unfall-, Arbeits- und Gesundheitsschutz) Risikowahrnehmung in der Öffentlichkeit Elektrosmog (Begriff und diesbezügliche Geschäftsfelder) Habiger - Technische Universität Dresden

3 Einführung und Zielstellung
Aktuelle Situation (Stromnetz NF-Felder) Habiger - Technische Universität Dresden

4 Einführung und Zielstellung
Aktuelle Situation (Kom.-netze HF-Felder) iPhone WLAN Zur Zeit Deutschlandweit (Tendenz steigend): rund Mobilfunk-Sendeanlagen, 2 Mio. kleinere Sendeanlagen, 100 Mio häusliche Sendeanlagen (Schnurlos-Telefone, WLAN, Babyphone, Toröffner u.a. elektr. Geräte) 100 Mio Mobiltelefone. Dazu Rundfunk, Fernsehen, Richtfunk, Radar, Amateurfunk Habiger - Technische Universität Dresden

5 Einführung und Zielstellung
Aktuelle Situation  Es bestehen Defizite in der zufriedenstellenden Beherrschung der EMF-Umweltproblematik Zielstellung des Vortrags  Vor dem Hintergrund der Unmöglichkeit einer absoluten Beweisführung möchte ich verdeutlichen: Es besteht kein Grund, die bestehende Situation zu dramatisieren aber auch kein Grund, die EMF-Problematik zu bagatellisieren bzw. zu ignorieren.  Ausgehend von behördl. Quellen, BfS, SSK, WHO u.a. werde ich die EMF-Problematik und vorgeschriebene sowie empfohlene Schutzvorkehrungen erläutern und zweifelhafte Geschäftspraktiken diskutieren. Habiger - Technische Universität Dresden

6 Einführung und Zielstellung
 Bei Einführung neuer Technologien besteht immer die Gefahr, dass sie bezüglich ihrer Langzeitwirkungen ungenügend erprobt zum Einsatz gelangen. (Dioxin, FCKW, Asbest, Contergan, Radarstrahlung,…, nichtionisierende Strahlung)  Es gibt viele nationale und internationale Institutionen, die sich mit der EMF-Problematik befassen & Tausende von Studien mit widersprüchl. Ergebnissen. DMF-Programm: Es fehlt eine allg. Rechtsgrdl. zum Schutz vor nichtionis. Strahlg. Es besteht weiterer Forschungsbedarf! > Langzeitwirkungen >10 Jahre; > Kinder; Es sind Vorsorgemaßnahmen in Ergänzung der Grenzwertregelungen erforderlich!  WHO: Angesichts der Tatsache, dass Felder ab einer bestimmten Dosierung in jedem Fall Wirkungen auf den menschlichen Organismus zeigen, erhebt sich die Frage, inwieweit dabei in das natürliche über elektrische Signale gesteuerte Bioregulationssystem nachteilig eingegriffen wird. Diese Fragestellung ist bislang nicht in vollem Umfang wissenschaftlich geklärt! Es fehlen entsprechende Modelle!  Richtlinie 2004/40/EG Mindestvorschriften zum Schutz … gegen EM-Felder. In Kraft getreten: Juni (2013/35/EU) Grenzwertfestlegungen waren bislang den EU-Mitgliedstaaten überlassen. Große Unterschiede (Faktor in neun Mitgliedstaaten der EU sowie in der Schweiz, Israel und Russland)  Vom Bundesamt für Strahlenschutz BfS gibt es deshalb definitive Vorsorgehinweise für den Umgang z.B. mit Mobilfunkgeräten Habiger - Technische Universität Dresden

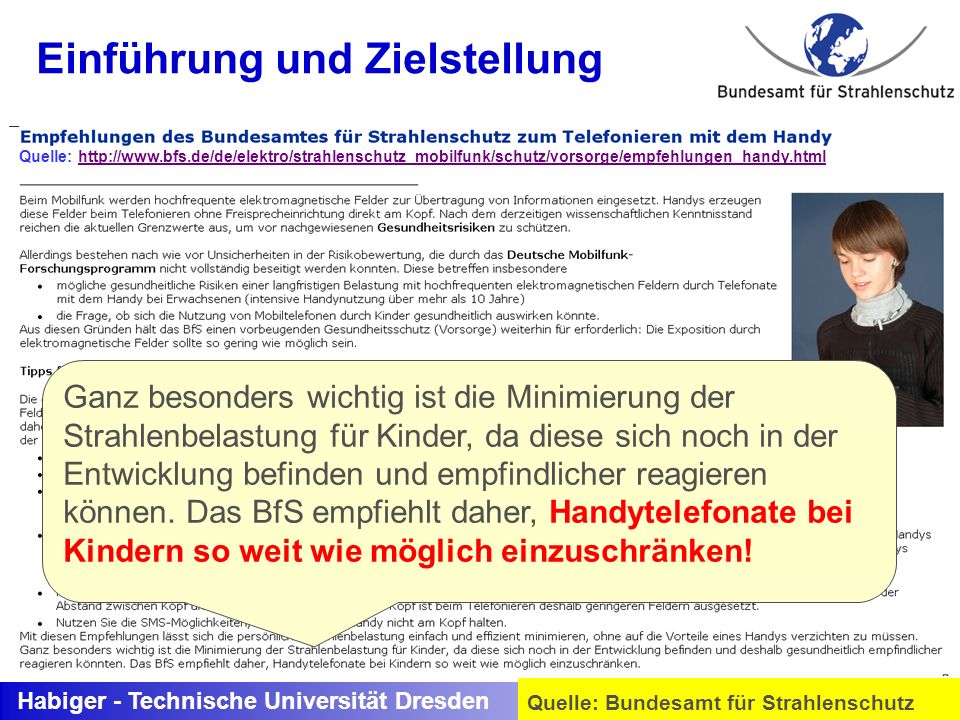

7 Einführung und Zielstellung
(30 kHz bis 300 GHz) SAR Quelle: Ganz besonders wichtig ist die Minimierung der Strahlenbelastung für Kinder, da diese sich noch in der Entwicklung befinden und empfindlicher reagieren können. Das BfS empfiehlt daher, Handytelefonate bei Kindern so weit wie möglich einzuschränken! Habiger - Technische Universität Dresden Quelle: Bundesamt für Strahlenschutz

8 Google-Suche „Kinderhandy“ liefert ca. 83.000 Hits
1 Kinder-Handy mit Umweltsiegel „Blauer Engel“ Erstes Mobiltelefon mit Umweltsiegel Kinder-Handy von Kandy Mobile, München 2007 SAR = 0,56 W/kg BfS-Empf. 0,6 W/kg Zulässig: 2,0 W/kg , München 2007 Habiger - Technische Universität Dresden Quelle:

9 Einführung und Zielstellung Felder und Feldintensitäten (Übersicht)
Elektromagnetische Felder - ein relevanter Umweltfaktor Bedrohungen, Ängste, Schutzmaßnahmen und Scharlatanerien Einführung und Zielstellung Felder und Feldintensitäten (Übersicht)  Was können Felder bewirken? (Gesundheitliche Risiken)  Was ist zulässig? (Grenzwerte, Normung, Gesetzgebung) Schutzmaßnahmen (Unfall-, Arbeits- und Gesundheitsschutz) Risikowahrnehmung in der Öffentlichkeit Elektrosmog (Begriff und diesbezügliche Geschäftsfelder) Habiger - Technische Universität Dresden

10 Natürliche Felder an der Erdoberfläche
Elektrische Felder (Galaktisches & atmosph. Rauschen) Magnetische Felder (Erdmagnetfeld und Blitzpulsfelder) 70 km 300 kV Gewitter Galaktisches & atmosph. Rauschen 0,1 µV/m …10 mV/m (kHz … GHz) Stärke des elektrostatischen Feldes über der Erdoberfläche ca. 130 V/m (im Sommer) bis 270 V/m (im Winter) bis 20 kV/m bei Gewitter Stärke des statischen Erdmagnetfeldes ca. 30 … 60 µTesla, In Blitznähe Flussdichten bis 1000 µT und darüber möglich Habiger - Technische Universität Dresden Quelle:

11 Natürliche Felder / Biomagnetische Felder
Magnetfelder erzeugt durch Aktionsströme des Herzens Magnetfelder erzeugt durch Hirnstromaktivitäten Feldstärke: ca. 100 pTesla (10-12 Tesla) ca. ein Millionstel des Erdmagnetfeldes Frequenz: Hertzbereich Feldstärke: einige Femto-Tesla (1 Femto-Tesla = Tesla) ca. 0,01 Milliardstel des Erdmagnetfelds Frequenz: 0,3 bis 70 Hz Habiger - Technische Universität Dresden Quelle: Wikipeda u.a.

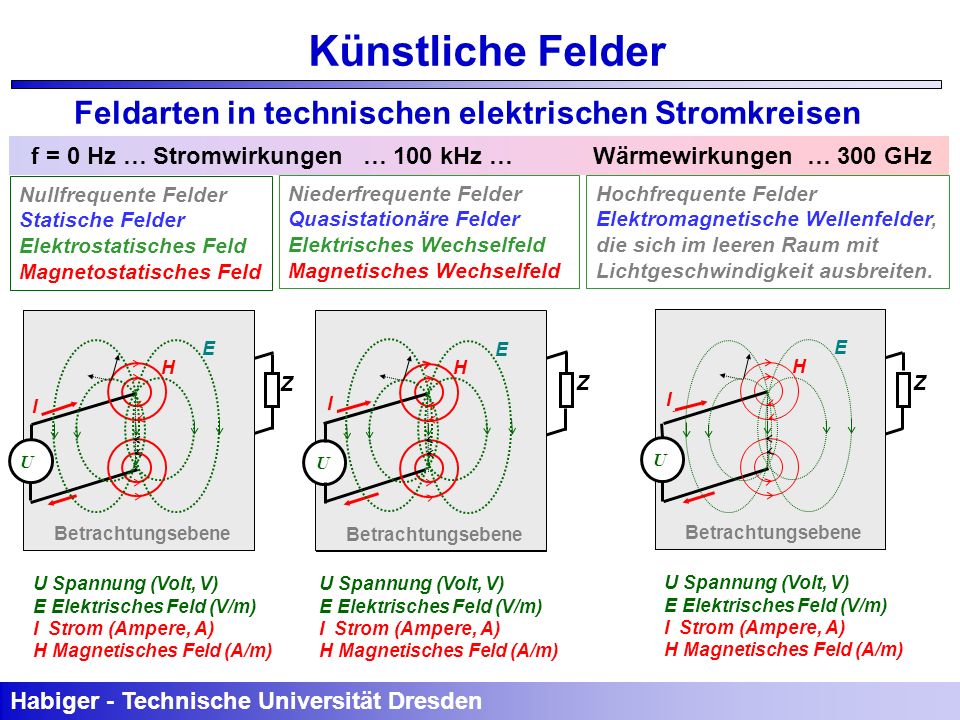

12 Künstliche Felder Feldarten in technischen elektrischen Stromkreisen
Nullfrequente Felder Statische Felder Elektrostatisches Feld Magnetostatisches Feld E E H H Z I U Betrachtungsebene U Spannung (Volt, V) E Elektrisches Feld (V/m) I Strom (Ampere, A) H Magnetisches Feld (A/m) Habiger - Technische Universität Dresden

13 Künstliche Felder Feldarten in technischen elektrischen Stromkreisen
Nullfrequente Felder Statische Felder Elektrostatisches Feld Magnetostatisches Feld Niederfrequente Felder Quasistationäre Felder Elektrisches Wechselfeld Magnetisches Wechselfeld E E E E H H H H Z Z I I U U Betrachtungsebene Betrachtungsebene U Spannung (Volt, V) E Elektrisches Feld (V/m) I Strom (Ampere, A) H Magnetisches Feld (A/m) U Spannung (Volt, V) E Elektrisches Feld (V/m) I Strom (Ampere, A) H Magnetisches Feld (A/m) Habiger - Technische Universität Dresden

14 Künstliche Felder Feldarten in technischen elektrischen Stromkreisen
f = 0 Hz … Stromwirkungen … 100 kHz … Wärmewirkungen … 300 GHz Nullfrequente Felder Statische Felder Elektrostatisches Feld Magnetostatisches Feld Niederfrequente Felder Quasistationäre Felder Elektrisches Wechselfeld Magnetisches Wechselfeld Hochfrequente Felder Elektromagnetische Wellenfelder, die sich im leeren Raum mit Lichtgeschwindigkeit ausbreiten. E E E E E E H H H H H H Z Z Z I I I U U U Betrachtungsebene Betrachtungsebene Betrachtungsebene U Spannung (Volt, V) E Elektrisches Feld (V/m) I Strom (Ampere, A) H Magnetisches Feld (A/m) U Spannung (Volt, V) E Elektrisches Feld (V/m) I Strom (Ampere, A) H Magnetisches Feld (A/m) U Spannung (Volt, V) E Elektrisches Feld (V/m) I Strom (Ampere, A) H Magnetisches Feld (A/m) Habiger - Technische Universität Dresden Habiger - Technische Universität Dresden

15 Typische Werte der magnetischen Flussdichte
von technischen magnetischen Gleichfeldern Quellen Magnetische Flussdichte in µT Zum Vergleich: Erdmagnetfeld 30 bis 60 Straßen-, U- oder Stadtbahn (Bln, Hamburg) 1 m Abstand von der Bahnsteigkante 50 bis 110 Fahrgastraum einer Straßen- oder U-Bahn 150 bis 350 Deaktivatoren von Sicherungsetiketten in der Artikelüberwachung (Handel, Bibliotheken) < 1000 (15 x Erdmagnetfeld) Kernspintmographie (Bedienpersonal) bis (1.000 x Erdfeld) Kernspintomographie (Patient) bis ( x Erdfeld) Habiger - Technische Universität Dresden Quelle:

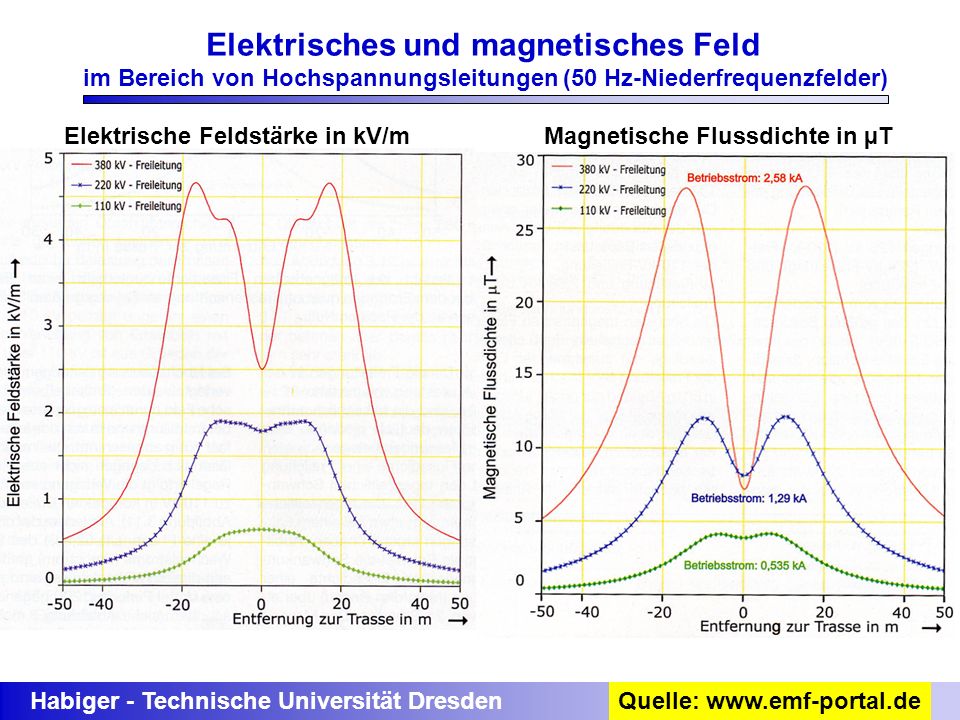

16 Elektrisches und magnetisches Feld
im Bereich von Hochspannungsleitungen (50 Hz-Niederfrequenzfelder) Elektrische Feldstärke in kV/m Magnetische Flussdichte in µT Habiger - Technische Universität Dresden Quelle:

17 Magnetfeld im Nahbereich einer Netzstation (50 Hz-Magnetfelder)
Alle Werte unterhalb Der Grenzwertempfehlung 100 µTesla ! Habiger - Technische Universität Dresden Quelle:

18 50 Hz-Magnetfelder im Umfeld von Haushaltsgeräten
Mittelwert über 24 h: 0,1 µT Habiger - Technische Universität Dresden Quelle: BfS

19 Mobiltelefone Beispiele für hochfrequente Nahfelder (0,9 bis 2,1 GHz) im Kopfbereich E-Nahfeld eines Mobiltelefons f = 2,1 GHz, Elektrische Feldstärke eines Mobiltelefons in wagerechter Haltung bezüglich des menschlichen Kopfs. Elektrische Feldstärke eines Mobiltelephons in senkrechter Haltung bezüglich des menschlichen Kopfs. Handy-bedingte Expositionswerte: Wertebereich der Teilkörper-SAR-Werte: 0,04 … 1,94 W/kg Zulässig in Deutschland nach Empfehlung von ICNIRP: SAR = 2 W/kg Biomasse, gemittelt über 10 Gr. Körpergewebe Habiger - Technische Universität Dresden Quelle:

20 Frequenzbereiche, Sendeleistungen, Expositionswerte in W/m2
Funksendeanlagen Frequenzbereiche, Sendeleistungen, Expositionswerte in W/m2 Habiger - Technische Universität Dresden Quelle:

21 Einführung und Zielstellung Felder und Feldintensitäten (Übersicht)
Elektromagnetische Felder - ein relevanter Umweltfaktor Bedrohungen, Ängste, Schutzmaßnahmen und Scharlatanerien Einführung und Zielstellung Felder und Feldintensitäten (Übersicht)  Was können Felder bewirken? (Gesundheitliche Risiken)  Was ist zulässig? (Grenzwerte, Normung, Gesetzgebung) Schutzmaßnahmen (Unfall-, Arbeits- und Gesundheitsschutz) Risikowahrnehmung in der Öffentlichkeit Elektrosmog (Begriff und diesbezügliche Geschäftsfelder) Habiger - Technische Universität Dresden

22 Grundsätzliches zu den biologischen Wirkungen
elektromagnetischer Felder  Die Wechselwirkung elektromagnetischer Felder mit biologischer Materie unterscheidet sich durch Nichts von der Wechselwirkung mit anderer Materie.  Elektromagnetische Felder interagieren mit Ladungsträgern im Körper (Ionen, Elektronen, Raumladungen in Molekülen etc.), also auf molekularer Ebene. Statische elektrische Felder erzeugen durch Influenz eine Ladungstrennung. Statische Magnetfelder üben Kraftwirkungen aus. Niederfrequente elektrische Wechselfelder erzeugen einen Wechselstrom von Influenzladungen Niederfrequente magnetische Wechselfelder induzieren einen Stromfluss. Hochfrequente elektromagnetische Felder (> 100 kHz) können absorbiert werden und die absorbierte Energie kann den Körper erwärmen. Ob diese Effekte biologische oder gesundheitliche Wirkungen zeigen, hängt von der Dosierung ab. Inwieweit dabei in das natürliche über elektrische Signale gesteuerte Bioregulationssystem nachteilig eingegriffen wird, ist bislang nicht in vollem Umfang wissenschaftlich geklärt (WHO)!!! Habiger - Technische Universität Dresden Quelle:

23 - - - - - - - - - - - - - - - - - - - -
Wirkung eines elektrischen NF-Feldes auf den Menschen Habiger - Technische Universität Dresden

24 Wirkung eines magnetischen NF-Feldes auf den Menschen
Habiger - Technische Universität Dresden

25 Wirkungen von EM-Feldern auf den Menschen
Flussdichte B Stromdichte J Absorptionsrate SAR Habiger - Technische Universität Dresden Quelle:

26 Wirkungen von NF- und HF-Feldern im menschlichen Körper
(f > 100kHz Erwärmung SAR) (f bis 100kHz Nervenreize Stromdichte J) Wirkungen von NF- und HF-Feldern im menschlichen Körper Bedenklichkeitsgrenze Habiger - Technische Universität Dresden Quelle:

27 Einführung und Zielstellung Felder und Feldintensitäten (Übersicht)
Elektromagnetische Felder - ein relevanter Umweltfaktor Bedrohungen, Ängste, Schutzmaßnahmen und Scharlatanerien Einführung und Zielstellung Felder und Feldintensitäten (Übersicht)  Was können Felder bewirken? (Gesundheitliche Risiken)  Was ist zulässig? (Grenzwerte, Normung, Gesetzgebung) Schutzmaßnahmen (Unfall-, Arbeits- und Gesundheitsschutz) Risikowahrnehmung in der Öffentlichkeit Elektrosmog (Begriff und diesbezügliche Geschäftsfelder) Habiger - Technische Universität Dresden

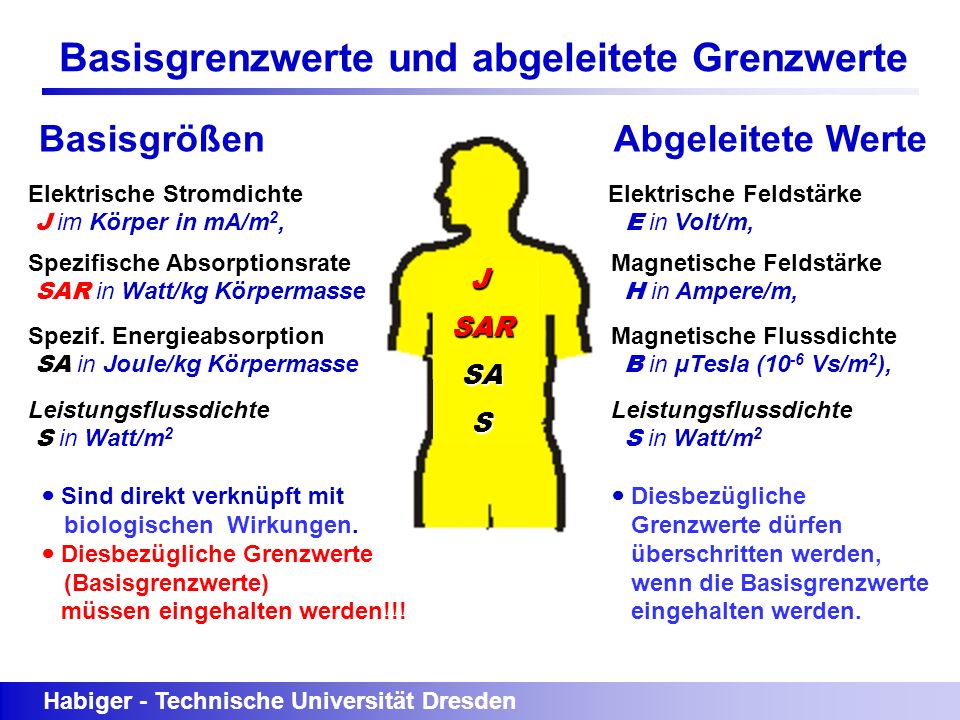

28 Basisgrenzwerte und abgeleitete Grenzwerte
Basisgrößen Abgeleitete Werte Elektrische Stromdichte Elektrische Feldstärke J im Körper in mA/m2, E in Volt/m, Spezifische Absorptionsrate Magnetische Feldstärke SAR in Watt/kg Körpermasse H in Ampere/m, Spezif. Energieabsorption Magnetische Flussdichte SA in Joule/kg Körpermasse B in µTesla (10-6 Vs/m2), Leistungsflussdichte Leistungsflussdichte S in Watt/m S in Watt/m2  Sind direkt verknüpft mit  Diesbezügliche biologischen Wirkungen Grenzwerte dürfen  Diesbezügliche Grenzwerte überschritten werden, (Basisgrenzwerte) wenn die Basisgrenzwerte müssen eingehalten werden!!! eingehalten werden. J SAR SA S Habiger - Technische Universität Dresden

29 Gesundheitsschädliche Wirkungen
Festlegung der Grenzwerte Wissenschaftlich nachgewiesen. Das heißt Reproduktion eines kausalen Zusammenhangs durch mehrere voneinander unabhängige Forschergruppen Feldintensität (E,H) Gesundheitsschädliche Wirkungen Biologischer Schwellwert (Einsetzen physikalischer Effekte bzw. aktiver biologischer Reaktionen ohne Gesundheitsbeeinträchtigung) Faktor 10 Zulässiger Wert berufliche Exposition (1/10 des biologischen Schwellwertes) Faktor 5 Zulässiger Wert allgemeine Exposition) (1/50 des biologischen Schwellwertes) Warum nochmals Faktor 5? Grund: Alte, Kranke, medikamentös Behandelte, Kleinkinder, Säuglinge Feldstärke Habiger - Technische Universität Dresden Quelle: ICNIRP Guidelines 1998

30 EMF-Gremien, Leitlinien, Vorschriften und Verordnungen
Zum Schutz der Allgemeinheit (d.h. für die Öffentlichkeit) 1997 Abgeleitete Grenzwerte 1999 Abgeleitete Grenzwerte 1996 Abgeleitete Grenzwerte Habiger - Technische Universität Dresden Quelle: ZVEI

31 Quelle: www.emf-portal.de
Grenzwerte gemäß 26. BImschV (Allg.-Bev.) Abgeleitete Grenzwerte Niederfrequenz-Anlagen Abgeleitete Grenzwerte Hochfrequenz-Anlagen Habiger - Technische Universität Dresden Quelle:

32 EMF-Gremien, Leitlinien, Vorschriften und Verordnungen
für die Belange des Arbeits- und Gesundheitsschutzes Int. Labor Org. 1997 Abgeleitete Grenzwerte Richtlinie der EG 2004/40/EG, 2008 2013/35/EU, Juni 2013 Berufsge- nossenschaften 2001 Abgeleitete Grenzwerte Habiger - Technische Universität Dresden Quelle: ZVEI

33 Basisgrenzwerte nach ICNIRP und 2004/40/EG
(Zulässige berufliche Exposition / Zulässige allgemeine Exposition) Frequenz f Stromdichte (Kopf / Rumpf) J in mA/m2 Ganzkörper mittlere SAR in W/kg Teilkörper (Kopf / Rumpf) Teilkörper (Gliedmaßen) Leistungs-flussdichte S in W/m2 Bis 1 Hz - 1 – 4 Hz 40/f* /f* 4 – Hz 1 – 100 kHz f**/100 f**/500 0,1 – 10 MHz 0,01 – 10 GHz 10 – 300 GHz f*, f* einzusetzen in Hz; f**, f** einzusetzen in kHz Faktor (1/5): berücksichtigt die potentiell höhere Empfindlichkeit v. Alten, Kranken, Säuglingen und Kleinkindern Habiger - Technische Universität Dresden

34 Abgeleitete Grenzwerte: Zulässige Werte der elektrischen Feldstärke
in den Expositionsbereichen 1 und 2 sowie im Bereich erhöhter Exposition Expositionsbereich 1: Kurzzeitige Exposition (1Arbeitsschicht) Betriebsstätten u.ä. Expositionsbereich 2: Dauerexposition (Wohn- u. Gesellschaftsbauten Bereich erhöhter Exposition: nur kurze Verweilzeiten zulässig (max- 2Std/Tag) Habiger - Technische Universität Dresden Quelle: BGV B11

35 Abgeleitete Grenzwerte: Zulässige Werte der magnetischen Flussdichte
in den Expositionsbereichen 1 und 2 sowie im Bereich erhöhter Exposition Expositionsbereich 1: Kurzzeitige Exposition (1Arbeitsschicht) Betriebsstätten u.ä. Expositionsbereich 2: Dauerexposition (Wohn- u. Gesellschaftsbauten, Sportstätten u.ä.) Bereich erhöhter Exposition: nur kurze Verweilzeiten zulässig (max- 2Std/Tag) Habiger - Technische Universität Dresden Quelle: BGV B11

36 Biologische Effekte durch niederfrequente Magnetfelder
Magnetische Flussdichte / µT Habiger - TU Dresden Quelle:

37 Biologische Effekte Habiger - TU Dresden durch hochfrequente EM-Felder
(30 kHz bis 300 GHz) SAR Leistungsflussdichte / W/m2 Habiger - TU Dresden Quelle:

38 Bewertung der wiss. Evidenzen für biologische Wirkungen hochfrequenter
EM-Felder durch internationale wiss. Institutionen und Kommissionen (<0Hz bis 30 kHz) Stromdichte J (30 kHz bis 300 GHz) SAR Habiger - TU Dresden Quelle:

39 Einführung und Zielstellung Felder und Feldintensitäten (Übersicht)
Elektromagnetische Felder - ein relevanter Umweltfaktor Bedrohungen, Ängste, Schutzmaßnahmen und Scharlatanerien Einführung und Zielstellung Felder und Feldintensitäten (Übersicht)  Was können Felder bewirken? (Gesundheitliche Risiken)  Was ist zulässig? (Grenzwerte, Normung, Gesetzgebung) Schutzmaßnahmen (Unfall-, Arbeits- und Gesundheitsschutz) Risikowahrnehmung in der Öffentlichkeit Elektrosmog (Begriff und diesbezügliche Geschäftsfelder) Habiger - Technische Universität Dresden

40 Schutzmaßnahmen ICNIRP, 26. BImSchV, BGV B11
Unternehmen sind verantwortlich für die Einhaltung der Grenzwerte Unterrichtung der Arbeitnehmer / Personenschutzprogramme Medizinische Überwachung des gefährdeten Personals Realisierung technischer und verwaltungsmäßiger Kontrollen Technische Maßnahmen (Vorsorgemaßnahmen)  Begrenzen der Feldemissionswerte im Rahmen des technisch Möglichen  Sicherheitsabstände, Sperren, Zugangsbeschränkungen, Warneinrichtungen  Realisierung von Schirmungsmaßnahmen  Persönliche Schutzausrüstungen, Schutzbekleidung  Verwaltungstechnisch basierte Sicherheitsbelehrungen und Kontrollmaßnahmen Habiger - Technische Universität Dresden Quelle: ICNIRP

41 Quelle: Schulz-Vodafon.de
Sicherheitsabstände von Funksendern sind abhängig von Leistung und Frequenzbereich Handy (900 MHz, max. 2 Watt) Richtfunk-antenne (26 GHz, 0,03 Watt) Mobilfunk-antenne (900 MHz, 50 Watt) UKW- Hörfunksender (100 MHz/50 kW) TV Sender ( MHz/ 100 kW) TV Sender ( MHz/ x mal 100kW) 0 m 0 m > 4 m > 10 m > 45 m > 180 m A (Folie) Habiger - Technische Universität Dresden Quelle: Schulz-Vodafon.de

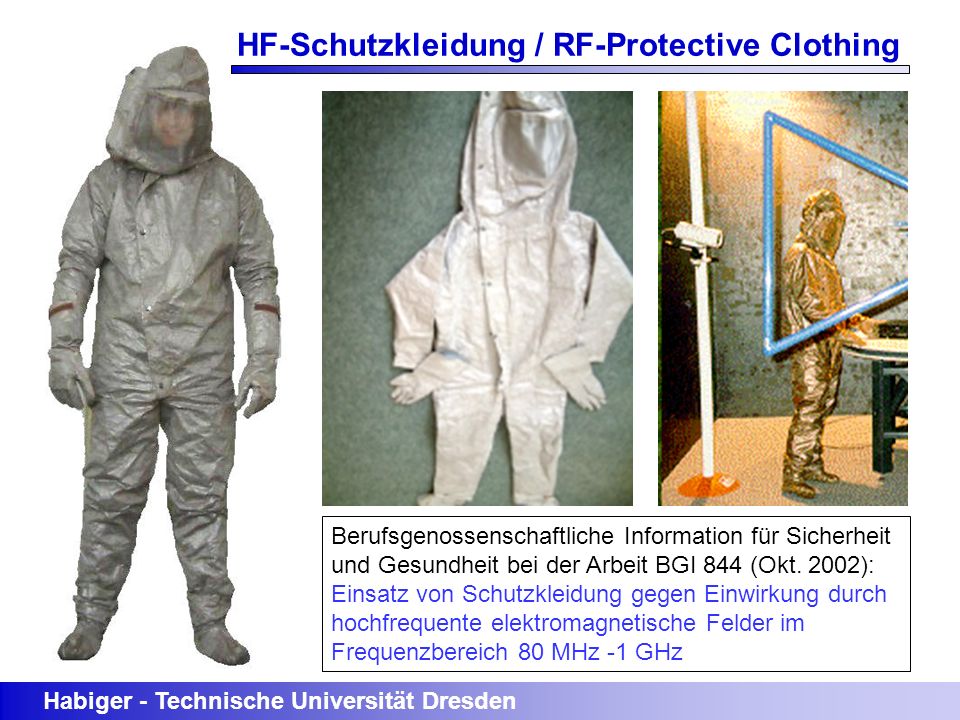

42 HF-Schutzkleidung / RF-Protective Clothing
Berufsgenossenschaftliche Information für Sicherheit und Gesundheit bei der Arbeit BGI 844 (Okt. 2002): Einsatz von Schutzkleidung gegen Einwirkung durch hochfrequente elektromagnetische Felder im Frequenzbereich 80 MHz -1 GHz Habiger - Technische Universität Dresden

43 EMF-Datenbank der Bundesnetzagentur
EMF-Monitor EMF-Monitor EMF-Monitor

44 Quelle: www.Bundesnetzagentur.de
Messort: Dresden Wallstraße Parkplatz Messort: 14471 Potsdam an der Pirschheide Basis: Nervenreizungen bzw. Thermische Wirkungen!!! Habiger - Technische Universität Dresden Quelle:

45 Quelle: www.Bundesnetzagentur.de
Messort: Dresden Wallstraße Parkplatz Messort: Dresden Wallstraße Parkplatz Basis: Nervenreizungen bzw. Thermische Wirkungen!!! Habiger - Technische Universität Dresden Quelle:

46 Einführung und Zielstellung Felder und Feldintensitäten (Übersicht)
Elektromagnetische Felder - ein relevanter Umweltfaktor Bedrohungen, Ängste, Schutzmaßnahmen und Scharlatanerien Einführung und Zielstellung Felder und Feldintensitäten (Übersicht)  Was können Felder bewirken? (Gesundheitliche Risiken)  Was ist zulässig? (Grenzwerte, Normung, Gesetzgebung) Schutzmaßnahmen (Unfall-, Arbeits- und Gesundheitsschutz) Risikowahrnehmung in der Öffentlichkeit Elektrosmog (Begriff und diesbezügliche Geschäftsfelder) Habiger - Technische Universität Dresden

47  Kontroverse Diskussionen über mögliche, EMF-bedingte
Die Risikowahrnehmung in der Öffentlichkeit  Kontroverse Diskussionen über mögliche, EMF-bedingte gesundheitliche Risiken finden seit Jahrzehnten statt.  Dabei prallen wissenschaftlicher Sachverstand von Fachleuten, sowie Befürchtungen, Vorurteile und festgeprägte unsachliche Meinungen von technischen Laien aufeinander.  Warum ist das so ??? Risikowahrnehmung ist das Ergebnis einer Informationsfusion. Als Bewertungsmaßstab dient dabei das individuell gespeicherte Abbild der Wirklichkeit.  Ulrich Beck: Wirklichkeit wird in der modernen Welt durch das Individium nicht unmittelbar sondern entsprechend ihrer Interpretation in den Massenmedien wahrgenommen.  Die massenmediale Interpretation EMF-bedingter gesundheitlicher Risiken (Überzeichnung der Wirklichkeit / Boulevardpresse: profitgetriebene Verzerrung der Wirklichkeit) Habiger - Technische Universität Dresden

48 Die Risikowahrnehmung in der Öffentlichkeit
Verbraucherschutz Elektronischer Chip gegen Handy-Strahlung 09.Mai 2007 Machen Handys krank? Tödliche Handys: was ist “Haupt”- was ist “Neben”-Wirkung Strahlung – Gefahr aus der Steckdose EU-geförderte Studie zeigt: Funkwellen vom Handy schädigen das Erbgut SÄCHSISCHE ZEITUNG 8./9. November 2008 Starkstromleitungen erhöhen das Alzheimer-Risiko Habiger - Technische Universität Dresden

49 Einführung und Zielstellung Felder und Feldintensitäten (Übersicht)
Elektromagnetische Felder - ein relevanter Umweltfaktor Bedrohungen, Ängste, Schutzmaßnahmen und Scharlatanerien Einführung und Zielstellung Felder und Feldintensitäten (Übersicht)  Was können Felder bewirken? (Gesundheitliche Risiken)  Was ist zulässig? (Grenzwerte, Normung, Gesetzgebung) Schutzmaßnahmen (Unfall-, Arbeits- und Gesundheitsschutz) Risikowahrnehmung in der Öffentlichkeit Elektrosmog (Begriff, Geschäftsfelder, Vorsorgemaßnahmen) Habiger - Technische Universität Dresden

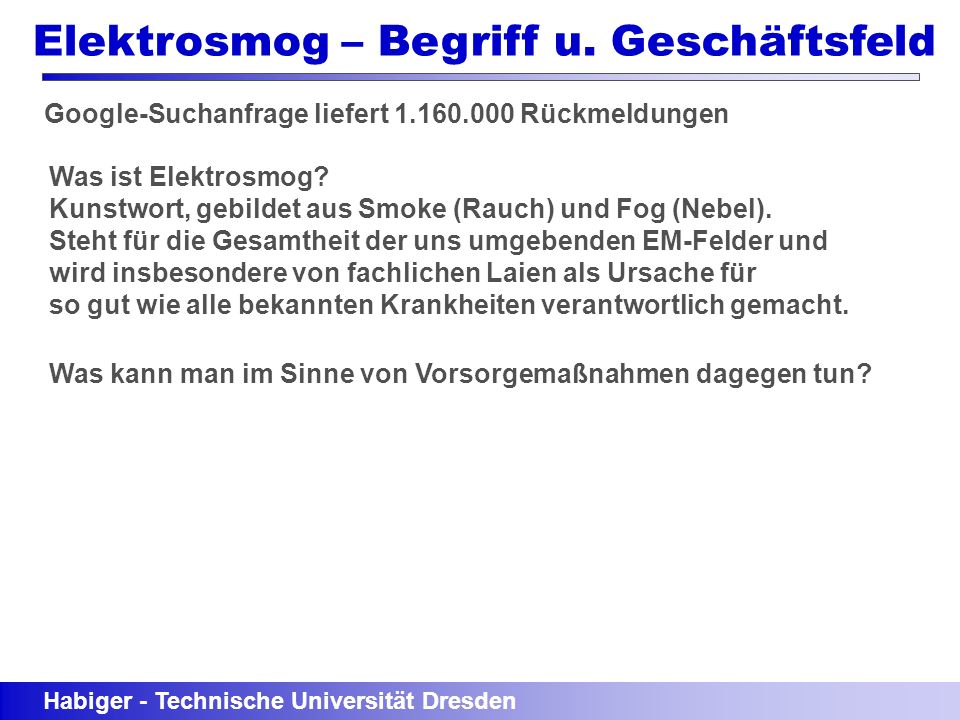

50 Elektrosmog – Begriff u. Geschäftsfeld
Google-Suchanfrage liefert Rückmeldungen Was ist Elektrosmog? Kunstwort, gebildet aus Smoke (Rauch) und Fog (Nebel). Steht für die Gesamtheit der uns umgebenden EM-Felder und wird insbesondere von fachlichen Laien als Ursache für so gut wie alle bekannten Krankheiten verantwortlich gemacht. Was kann man im Sinne von Vorsorgemaßnahmen dagegen tun? Habiger - Technische Universität Dresden

51 Motivation (<0Hz bis 30 kHz) Empfehlungen des Bundesamtes
Stromdichte J (30 kHz bis 300 GHz) SAR Empfehlungen des Bundesamtes für Strahlenschutz Für den Umgang mit Mobiltelefonen Habiger - Technische Universität Dresden Quelle: Bundesamt für Strahlenschutz

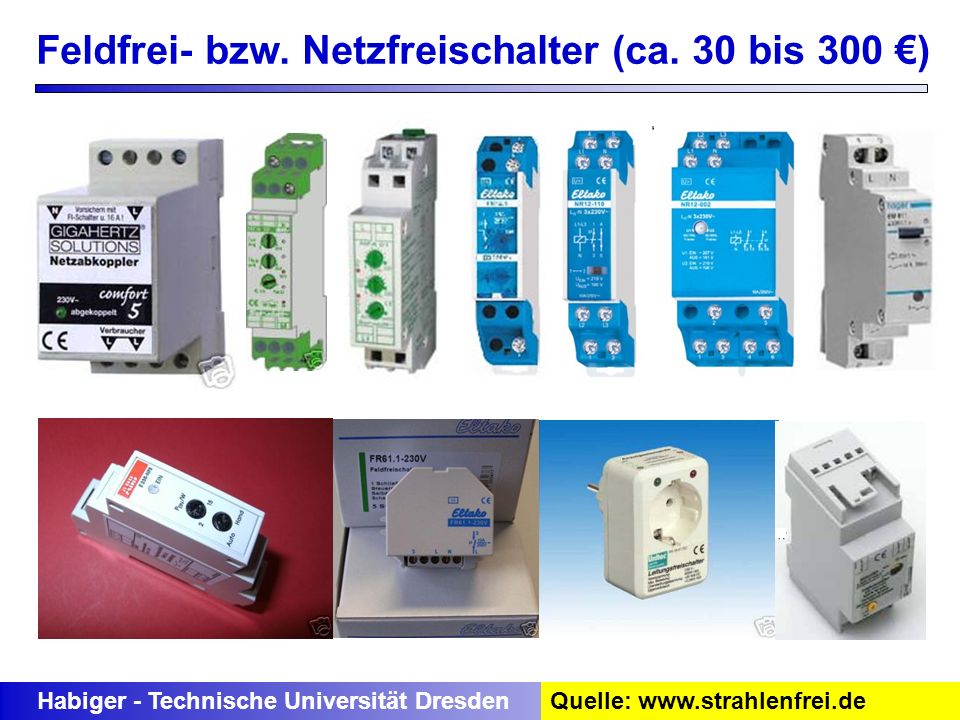

52 Feldfrei- bzw. Netzfreischalter (ca. 30 bis 300 €)
Habiger - Technische Universität Dresden Quelle:

53 Zur Wirkungsweise eines Netzfreischalters
Ohne Feldfreischalter Lampe Ein Lampe Aus Mit Feldfreischalter Lampe Ein Lampe Aus Habiger - Technische Universität Dresden Quelle:

54 Abschirmfarbe 100 Euro/Liter Abschirmbox für DECT-Telefone und WLAN (99 Euro) Abschirmlampen 138 Euro Handy- strahlenschutz 73 Euro Abschirmvlies Elektrosmog Messgeräte …736 Euro HF-Fenster-Abschirmfolie Abschirmwirkung 20 dB (99%) 50 Euro/qm Abschirmgardinen, 31 Euro/qm Habiger - Technische Universität Dresden Quelle:

55 Elektrosmog Abschirmmatten, Abschirmdecken
(298.- bis Euro) Abschirm-Matrazenschoner (… 189 Euro) Strahlenschutz-Abschirmdecke (ca. 400 Euro) Habiger - Technische Universität Dresden Quelle:

56 Elektrosmog-Strahlenschutz-Baldachine (500 bis 800 € )
Habiger - Technische Universität Dresden Quelle:

57 EMF-Schutzbekleidung
Modischer Hut mit EMF-Schleier Elektrosensible Frau mit Schutzanzug Habiger - Technische Universität Dresden Quelle:

58 Amulette: Der Atox ® BioComputer (www.atox.eu)
42 Programme 229,00 Euro Die Tesla-Scheibe 10,20 Euro Habiger - Technische Universität Dresden Quelle:

59 Strahlenschutz-Aufkleber
BioProtect Handy 6.- Euro Diese etwa 1,5 cm große selbstklebende Folie eignet sich ideal zur Entstörung von Mobiltelefonen oder Schnurlostelefonen. Sie wird einfach am Gehäuse außen aufgeklebt oder unauffällig ins Batteriefach eingelegt. BioProtect Card Euro Chipkartengroße Karte zum passiven Schutz vor Elektrosmog. Am Körper getragen löscht BioProtect Card den biologisch negativen Effekt elektromagnetischer Wellen z.B. eines eingeschalteten Mobiltelefons, eines Computer-Monitors usw.. BioProtect Euro Größe: ca. Din A5-Karte. Zusammenfassend gesagt eignet sich BioProtect 400 dafür, eine ganze Wohnung oder ein Einfamilienhaus bezüglich Hochfrequenz-Elektrosmog aller Arten zu entstören, und was den Mobilfunk anbetrifft auch für die Nachbarn in einem Umkreis von 400 m. Habiger - Technische Universität Dresden Quelle:

60 Strahlenschutz-Aufkleber
Kristall MARAS 15.- Euro schützt elektrische Felder (technische Geräte) vor magnetischer Energie, die dein Lichtkörper aussendet. Ebenso schützt MARAS deinen Lichtkörper wie eine Schutzhülle vor elektrischer Strahlung, z.B. Handystrahlung. Abschirmscheibe für Handy Euro Ans Handy, das schnurlose Telefon oder eine andere Stromquelle geklebt, harmonisiert das Tachyonenfeld der Scheibe die Strahlungen zu unseren Gunsten. Von Geopathologen als besonders wirksam empfohlen! Gabriel-Chip 35.- bis 55.- Euro Habiger - Technische Universität Dresden Quellen: siehe oben

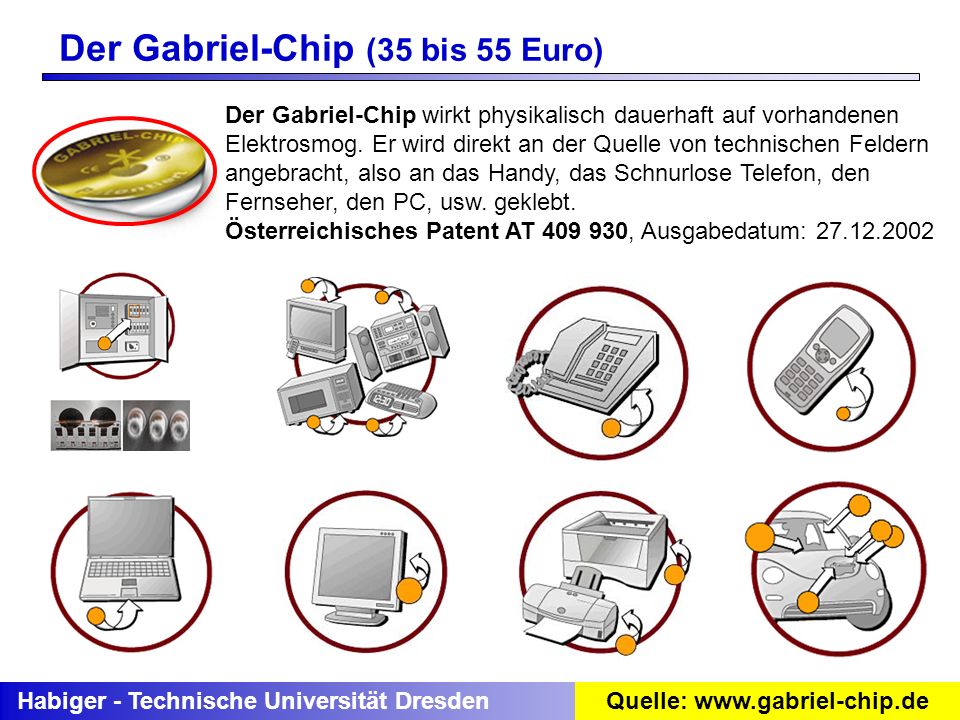

61 Quelle: www.gabriel-chip.de
Der Gabriel-Chip (35 bis 55 Euro) Der Gabriel-Chip wirkt physikalisch dauerhaft auf vorhandenen Elektrosmog. Er wird direkt an der Quelle von technischen Feldern angebracht, also an das Handy, das Schnurlose Telefon, den Fernseher, den PC, usw. geklebt. Österreichisches Patent AT , Ausgabedatum: Habiger - Technische Universität Dresden Quelle:

62 54,69 Euro AntiSmog – Software Publisher´s Description
The AntiSmog XP lowers the level of the electric smog of your computer. The Antismog XP lowers the level of the electric smog of your compute Features 54,69 Euro Habiger - Technische Universität Dresden Quelle: Quelle:

63 Ab 49 Euro Schutz-Spray gegen elektromagnetische Strahlung 38 Euro Quelle: Mai 2007 Habiger - Technische Universität Dresden Quelle:

64 Habiger - Technische Universität Dresden
Quelle:

65 Elektrosmog – Vorsorgemaßnahmen
Habiger - Technische Universität Dresden

66 Neue Geschäftsfelder / Kleiner Blick in die Zukunft
(30 kHz bis 300 GHz) SAR Hirnfeldmessungen (einige Tesla!) Sensoren: SQUIDs Supraleitende QUantenInterferenzDetektoren Spektakuläre Zukunftsvisionen >>> Gedankenlesen Neue Geschäftsfelder: Abschirmung von Hirnfeldern z.B. schirmwirksame Kappen, Hüte, Mützen, Perücken Haarfärbemittel, Haarpomaden u.a. Kosmetika. Gerätetechnik zum Vortäuschen nichtgedachter Gedanken u.s.w. …. Hirngespinste ??? Habiger - Technische Universität Dresden Quelle:

67 Hirnfeldmessungen - Applikationsvisionen
FBI will künftig sogar Hirnströme scannen Januar 2008 …mittels „nichtinvasiver neuro-elektrischer Sensoren“, mit denen die Hirnströme von Flugpassagieren aus der Entfernung gescannt werden können. Hintergrund: Terrorismusbekämpfung! Gehirnströme messen für den Wahlkampf Laut einer Story auf CNN haben Forscher die Gehirnströme von Republikanern und Demokraten gemessen und Analysen gemacht. Sie planen diese Art von Marktforschung bei künftigen Wahlen verstärkt einzusetzen. Neuromarketing … soll die Werbewirtschaft revolutionieren. Mit bildgebenden Verfahren könne man den Kunden direkt ins Hirn blicken. Die geheimsten Wünsche des Menschen ließen sich wissenschaftlich ergründen – auf dass man ihn zielgerichtet zum Käufer mache. und viele andere Habiger - Technische Universität Dresden Quellen: siehe oben

68 Fragen ??? Danke für´s Zuhören! Elektromagnetische Felder -
ein relevanter Umweltfaktor Bedrohungen, Ängste, Schutzmaßnahmen, Geschäftspraktiken Danke für´s Zuhören! Fragen ??? Habiger - Technische Universität Dresden
