GV HB9BF – Botschaftsfunk Radioamateure Herzlich willkommen zum Referat Amateurfunk mit langem Mikrofonkabel - via Internet! Dr. Markus Schleutermann,

Ähnliche Präsentationen


Präsentation zum Thema: "GV HB9BF – Botschaftsfunk Radioamateure Herzlich willkommen zum Referat Amateurfunk mit langem Mikrofonkabel - via Internet! Dr. Markus Schleutermann,"—  Präsentation transkript:

1 GV HB9BF – Botschaftsfunk Radioamateure Herzlich willkommen zum Referat Amateurfunk mit langem Mikrofonkabel - via Internet! Dr. Markus Schleutermann, HB9AZT

2 Ziele Referat: Neue Möglichkeiten zeigen, die Internet und PC für den Amateurfunk schaffen Neue Möglichkeiten zeigen, die Internet und PC für den Amateurfunk schaffen Alternativen für Antennen- und PLC-Geschädigte zeigen Alternativen für Antennen- und PLC-Geschädigte zeigen Zeigen, was ein Nicht-Ingenieur technisch heute mit Amateur- und einfachen Informatikmitteln realisieren kann Zeigen, was ein Nicht-Ingenieur technisch heute mit Amateur- und einfachen Informatikmitteln realisieren kann

3 Agenda: –Warum überhaupt Radiohill? –Grundsätzliches zur Fernsteuerung von Amateurfunkstationen –Was braucht der Benützer einer IRB (Internet Remote Base)? –Legalität –Software W4MQ, Möglichkeiten, Bedienung, Konfiguration, kurze Demo –Was braucht es für einen eigenen Server? –Wie werde ich über eine IRB QRV? – Angebote… –Fragen????

4 Dr. Markus Schleutermann –Baujahr 1956, QRV seit 1972, verheiratet mit HB9JNS –Ausbildung: Handelsmatura, Promotion Dr. iur. Uni Zürich, Anwaltspatent –Beruflicher Werdegang: Gerichtssekretär mit besonderen Aufgaben (EDV), Anwaltspatent, Rechtsdienst einer grossen Versicherung, Leiter Rechtsdienst Schweiz, anschliessend Teilprojektleiter Rechtskleidwechsel der grössten schweiz. Lebensversicherung verantwortlich für technische und logistische Umsetzung inkl. Informatik und Finanzmarkt-Transaktionen; Entwicklung des ersten zuverlässigen und revisionsfesten Funk- Abstimmungssystems für Aktionärs-Versammlungen. Heute tätig im Immobilienbereich. –1982 humanitärer Einsatz als Radiooperateur/Allrounder für das EDA in Kiffa/Mauretanien, –Militär: Abteilung Presse und Funkspruch, G –Stv. Kommandant und Ausbildungschef einer Stadtfeuerwehr –Vizepräsident Radio Amateur Club Zürich

5 Hams Dreams… Geiz ist geil… - das alles zum Preis von 15 Tassen Kaffee/Monat… Geiz ist geil… - das alles zum Preis von 15 Tassen Kaffee/Monat…

6 Hams Reality… Antennenverbote Antennenverbote Bewilligungsbürokratie (Bewilligung kostet mehr als Anlage!) Bewilligungsbürokratie (Bewilligung kostet mehr als Anlage!) NIS-Verordnung, Strahlungshysterie NIS-Verordnung, Strahlungshysterie man made noise (PLC-Schrott, PC, Schaltnetzteile, Bärn mobil…) man made noise (PLC-Schrott, PC, Schaltnetzteile, Bärn mobil…) Ärger mit Nachbarn, Hauseigentümern Ärger mit Nachbarn, Hauseigentümern

7 ????? Lösungen ???? Hobby aufgeben/Relaisfunk? (nie…) Hobby aufgeben/Relaisfunk? (nie…) QRP (das Leben ist zu kurz dafür) QRP (das Leben ist zu kurz dafür) Mobilbetrieb (frieren/rösten im Auto…) Mobilbetrieb (frieren/rösten im Auto…) Auswärts-QTH (DX nur Mo qrv) Auswärts-QTH (DX nur Mo qrv) Echolink (Wo bleibt der Funk?) Echolink (Wo bleibt der Funk?)

8 Die Lösung! Radiohill-Webradio über Internet! INTERNET

9 Probleme/Lösungen TX-Steuerung via Internet Latenzzeiten für Audio -> Skype Latenzzeiten für Audio -> Skype Computernoise/EMV/SNR (Hauptproblem! aufwendige Filtermassnahmen!!!) Computernoise/EMV/SNR (Hauptproblem! aufwendige Filtermassnahmen!!!) Aufhängen der Anlage -> Totmannschaltung TS2000, PC-Reset mit fernschaltbarem Netz Aufhängen der Anlage -> Totmannschaltung TS2000, PC-Reset mit fernschaltbarem Netz Vor Ort-Wartung Server/Site aufwendig -> VNC/FTP, sonst viele Auto-Kilometer Vor Ort-Wartung Server/Site aufwendig -> VNC/FTP, sonst viele Auto-Kilometer Unbefugter Zugriff -> Benutzerverwaltung, autom. Logging inkl. IP-Adresse Unbefugter Zugriff -> Benutzerverwaltung, autom. Logging inkl. IP-Adresse Kontrolle/Monitoring -> Wavenode-Wattmeter, PC-Scope Kontrolle/Monitoring -> Wavenode-Wattmeter, PC-Scope

10 Anforderungen an eine Fernsteuer-Lösung via Internet: Integration Audio-Uebertragung und möglichst alle TRX- Features unterstützt, selber definierbare Befehle für Exoten Integration Audio-Uebertragung und möglichst alle TRX- Features unterstützt, selber definierbare Befehle für Exoten Steuerung Station+Peripherie über beliebige Distanz möglich Steuerung Station+Peripherie über beliebige Distanz möglich - Antennenrotor/Antennenumschaltung - Bandumschaltung PA - Stationsüberwachung Userverwaltung/Zugriffskontrolle Userverwaltung/Zugriffskontrolle 1 Server sollte mehrere Radios steuern können 1 Server sollte mehrere Radios steuern können OP sollte vom gleichen PC 2 Stationen benützen können OP sollte vom gleichen PC 2 Stationen benützen können kurze Latenzzeiten für Voice/Steuerung, Bandbreite <200kBit kurze Latenzzeiten für Voice/Steuerung, Bandbreite <200kBit

11 TX-Steuerung mit PC – klassisch via RS232 Maximaldistanz ca. 25m Nur Steuerung möglich, Audio lokal beim TX Üblicher Modus z.B. für Contest- und Logprogramme oder ARCP-2000 für TS-2000 RS-232 Audio In/Out Audio Out

12 TX-Steuerung mit PC – über Internet – Variante VNC INTERNET Client Server VNC=Virtual Network Computing Lokales Steuerungs- programm Nachteil: Langsam, braucht viel Bandbreite (Übertragung Bildschirminhalt und VoIP)

13 TX-Steuerung mit PC – Variante Terminal-Server INTERNET Terminal Server TCP/IP RS232 Beliebiges, lokales Steuerungs- programm mit RS232-Zugriff oder Panel Terminal Server RS232 TCP/IP RS-232 Audio In/Out

14 TX-Steuerung mit PC – über Internet – TCP/IP INTERNET Nachteil: Voice-Uebertragung nicht integriert, Bedienung deshalb eher kompliziert, Single-User-Betrieb ? TRX-MANAGER

15 TX-Steuerung mit PC – über Internet – TCP/IP Client- Server INTERNET Nachteil: Voice-Übertragung nicht integriert, Bedienung deshalb eher kompliziert, Single-User-Betrieb, Stabilität TCP/IP (Hänger…)? Vorteil: beste TX-Unterstützung! ?

16 TX-Steuerung mit PC – über Internet – proprietäre Lösung für YAESU-TRX INTERNET Nachteil: Single-User Betrieb, keine Benützerverwaltung, kein Zugriff via Browser

17 §§§ Legal – Illegal – Scheissegal? §§§ In HB9 ist gemäss offizieller Stellungnahme des BAKOM der Betrieb einer fernbedienten Amateurfunkstation unter folgenden Bedingungen zulässig: Anmeldepflicht beim BAKOM Anmeldepflicht beim BAKOM Meldung des genauen Standortes Meldung des genauen Standortes Benennung eines technischen Leiters Benennung eines technischen Leiters Einhaltung der schweiz. Vorschriften (Operating, QRG, Power) Einhaltung der schweiz. Vorschriften (Operating, QRG, Power) Aber Achtung: Ob ein ausländischer OP eine solche Station bedienen darf, ist nach dem Recht der für ihn zuständigen Konzessionsbehörde zu beurteilen! Lizenzspezifische Beschränkungen gelten auch im Ausland!

18 TX-Steuerung mit PC – über Internet – Variante W4MQ INTERNET Client Server Serversoft- ware W4MQ Client-Software W4MQ oder IE Vorteil: kleine Bandbreite, volle Integration Steuerung/Voice/Peripherie, Multi-User-fähig, stabil

19 Was braucht es zuhause an Software? Internet-Explorer ab Vers. 6 mit JAVA-Runtime-Environment oder Voice over iP-Software ab Vers. 2 Web-Transceiver-Client W4MQ (Vers ) statt Zugriff via Web-Browser – stabilere Variante! Login für die gewünschte Station

20 Was braucht es zuhause an Hardware? Contour Shuttle oder Maus/Trackball mit Rad für Frequenzeinstellung/TX- Steuerung Router/Firewall Evt. WLAN- Router Breitband- INTERNET ADSL/Cable- modem XP-PC min. 1Ghz, Soundcard

21 For the real feeling – the knob… Contour Shuttle XPRESS Eingabe-Device für Video-Schnitt Eignet sich hervorragend für Frequenzeinstellung Angenehm zu bedienender Drehknopf Jug-Shuttle (Abstimmschritt) Frei belegbare Funktionstasten

22 Welche Betriebsarten sind möglich? SSB/AM SSB/AM CW (Eingabe via Tastatur, Möglichkeit für Bug geplant) CW (Eingabe via Tastatur, Möglichkeit für Bug geplant) PSK31, (RTTY, Pactor, Amtor) PSK31, (RTTY, Pactor, Amtor) FM (Simplex- und Relaisfunk) FM (Simplex- und Relaisfunk)

23 W4MQ-Software - IRB - access: v Zugangsmöglichkeiten: Browser oderClient-Software

24 W4MQ – Software special features: W4MQ – Software special features: Rotor+Logbook DX-Cluster IRB-Chat

25 Select preferred antenna by menu (only usable antennas for specific band are offered) When selecting a directional Antenna you can enter rotor- heading by entering CTRL B and azimuth in degrees W4MQ – Software special features: Antenna management

26 Radiohill – TX monitoring

27 Vorteile Internet-Remoting mit Software W4MQ Weltweit ca. 30 Stationen in Betrieb – ideales Netzwerk für Weltweit ca. 30 Stationen in Betrieb – ideales Netzwerk für Test eigener Aussendung oder Austricksen von Störungen Test eigener Aussendung oder Austricksen von Störungen Keine Sorgen mit TVI/BCI, Station an ruhigem QTH Keine Sorgen mit TVI/BCI, Station an ruhigem QTH TRX und Antennen ohne aufwendige Infrastruktur jederzeit und überall verfügbar (Büro, Hotel, Spital, TRX und Antennen ohne aufwendige Infrastruktur jederzeit und überall verfügbar (Büro, Hotel, Spital, Altersheim…), nach Konfiguration tubelisichere Bedienung! Altersheim…), nach Konfiguration tubelisichere Bedienung! Amateurfunk als Weiterbildung: ideale Spielwiese PC- und Amateurfunk als Weiterbildung: ideale Spielwiese PC- und Netzwerktechnik, VoIP, EMV-Lösungen, VPN-Konfiguration Netzwerktechnik, VoIP, EMV-Lösungen, VPN-Konfiguration gemeinsame Nutzung guter Funkstandorte gemeinsame Nutzung guter Funkstandorte

28 Nachteile Internet-Remoting mit Software W4MQ Keine Möglichkeit, eigene Peripherie zu unterstützen Keine Möglichkeit, eigene Peripherie zu unterstützen Es fehlt das richtige Transceiver-Feeling… Es fehlt das richtige Transceiver-Feeling… offenes System - Sicherheitsproblem offenes System - Sicherheitsproblem Zugriffsprobleme aus Hochsicherheitsumgebungen Zugriffsprobleme aus Hochsicherheitsumgebungen Relativ Aufwendige Routerkonfiguration Relativ Aufwendige Routerkonfiguration Nur neue Kenwood-Hardware wird vernünftig unterstützt Nur neue Kenwood-Hardware wird vernünftig unterstützt

29 Weiterentwicklungen Software W4MQ Zugriff über VPN (Hamachi)Bedienpanel (vereinfacht Konfiguration)für das richtige +bessere Sicherheit!Feeling… (Audio??)

30 Web-Radio = vollwertiger Ersatz für TX zuhause? Nach 1 ½ Betriebsjahren folgende Meinung: Beim heutigen Stand der Technik: ja Beim heutigen Stand der Technik: ja Sofern Breitbandanschluss zur Verfügung steht: ja Sofern Breitbandanschluss zur Verfügung steht: ja Sofern Grundkenntnisse in PC- und Netzwerkkonfiguration vorhanden sind: ja Sofern Grundkenntnisse in PC- und Netzwerkkonfiguration vorhanden sind: ja Sofern gut gewartete und konfigurierte Remote Site mit guten Antennen zur Verfügung steht: ja Sofern gut gewartete und konfigurierte Remote Site mit guten Antennen zur Verfügung steht: ja Nein: Conteste (Reglemente), Highspeed-CW Nein: Conteste (Reglemente), Highspeed-CW

31 Der eigene Server – Schlüsselkomponenten (1) Lage, Lage, Lage… Lage, Lage, Lage… Zufahrt, ADSL, Stromversorgung, ruhiges Funkspektrum, gutes Erdnetz Zufahrt, ADSL, Stromversorgung, ruhiges Funkspektrum, gutes Erdnetz

32 Der eigene Server – Schlüsselkomponenten (2) Transceiver: TS480 oder TS2000 beste Hardware für Fernsteuerung! Aber: 12V-Kabel=Dreckschleuder!!

33 Der eigene Server – Schlüsselkomponenten (3) PC (XP min. 2 GHz Takt) Router mit NAT und gutem dedicated PC!!! VoIP-Support (QoS-Management) 2 parallel, 2 RS232 interfaces z.B. US-Robotics

34 Der eigene Server – Schlüsselkomponenten (4) Soundkarten-Interface schnelle Soundkarte (M-Audio Delta 44) Rigblaster oder Tigertronics

35 Der eigene Server – Schlüsselkomponenten (5) Möglichkeiten für externen Reboot Teleswitch Remote Software INFRATEC PM211 Steckerleiste mit (Ultra VNC) Webserver

36 Der eigene Server – Schlüsselkomponenten (6) Filtering Equipment in use at radiohill (Examples): Amidon FT – 8 Windings Line Filter Antenna-Rotor Model 348 Line Filter DSL-Line Model 340D-RJ Line-Insulator T4G with ground strap

37 Der eigene Server – EMV-Massnahmen Simple RFI-Counter-measures: Use symmetrical Antennas (vertical feed line) Use symmetrical Antennas (vertical feed line) Tune for good SWR Tune for good SWR Put RF-Insulators (Chokes) in Antenna Lines (stn) Put RF-Insulators (Chokes) in Antenna Lines (stn) Put sheet-metal-plates under your operators table and bond/ground them. Put sheet-metal-plates under your operators table and bond/ground them. Connect your equipment-grounding straps to the metal-plates (also PC-Chassis) Connect your equipment-grounding straps to the metal-plates (also PC-Chassis) Form good Rf-equipotential through out Stn Form good Rf-equipotential through out Stn Grounding /bonding lines as short as possible Grounding /bonding lines as short as possible

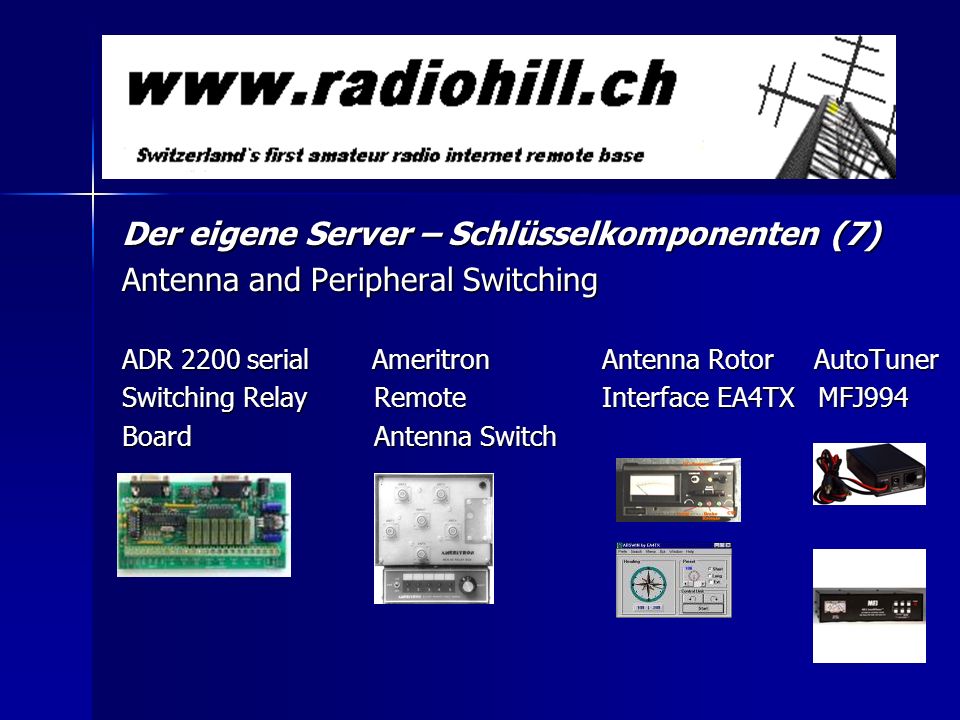

38 Der eigene Server – Schlüsselkomponenten (7) Antenna and Peripheral Switching ADR 2200 serial Ameritron Antenna Rotor AutoTuner Switching Relay RemoteInterface EA4TX MFJ994 Board Antenna Switch

39 Der eigene Server – Schlüsselkomponenten (8) Linears – Bandswitching, general Remote Switching, Protection? automatic LinearsICOM PW1 – NEVER!!! automatic LinearsICOM PW1 – NEVER!!! coexists with ICOM TX only, coexists with ICOM TX only, remote switching via CI-V vintage RadioHigh SWR protection via ALC only – real Bullshit!! vintage RadioHigh SWR protection via ALC only – real Bullshit!! Euromillions Prototype Testing

40 Der eigene Server – Schlüsselkomponenten (9) PA Band Switching (for non automatic PA) Microham Band Decoder (RS232 Sniffer between TRX and PC- operating PA-Bandswitch-Relays)

41 Der eigene Server – Schlüssel zum Erfolg K eep I t S imple and S tupid nur ein nicht vorhandenes Interface macht keine Probleme! nur ein nicht vorhandenes Interface macht keine Probleme! HF-seitig saubere Station (Erdung, Antennen, Filter) HF-seitig saubere Station (Erdung, Antennen, Filter) dedicated PC verwenden (wie war doch die Einstellung??) dedicated PC verwenden (wie war doch die Einstellung??) Nur unterstützte Hardware verwenden – spart Interfacing! Nur unterstützte Hardware verwenden – spart Interfacing!

42 Wie kann ich selber eine IRB nutzen?? Login durch den Betreiber, Zugangsdaten Login durch den Betreiber, Zugangsdaten Zugriff teilweise gratis, aber meistens keine besonders guten Lagen, oft starke Störungen durch man-made-noise und nur bescheidene Antennen Zugriff teilweise gratis, aber meistens keine besonders guten Lagen, oft starke Störungen durch man-made-noise und nur bescheidene Antennen weltweites Netz von ca. 30 Stationen, meistens in USA und Australien, wenige in EU weltweites Netz von ca. 30 Stationen, meistens in USA und Australien, wenige in EU Pay- oder Membersites HB9 und W: exklusive Standorte, grosse Antennen, beschränkte Benützerzahl, PA usw. Pay- oder Membersites HB9 und W: exklusive Standorte, grosse Antennen, beschränkte Benützerzahl, PA usw.

43 Angebote (1) Zugriffsmöglichkeit (Time Sharing) auf die Premium-Site Gyrenbad, 700müM, offen nach Westen, Süden und Norden, TS2000 Hercules-PA, 30m Tower mit 8-El. Logper, Carolina Windom 160, Dipol 2x34m und UKW-Antennen, max. 15 User Zugriffsmöglichkeit (Time Sharing) auf die Premium-Site Gyrenbad, 700müM, offen nach Westen, Süden und Norden, TS2000 Hercules-PA, 30m Tower mit 8-El. Logper, Carolina Windom 160, Dipol 2x34m und UKW-Antennen, max. 15 User CHF 720.-/Jahr CHF 720.-/Jahr

44 Radiohill Station Setup (Simplified Overview…) Wiring Legend RS232 RF Multiple command lines/Ethernet Audio In/Out LPT Parallel Lines PTT-Command TS2000 Microham Banddecoder Relaybox ADR2205 PA MFJ5124K Autotuner MFJ994 Ameritron RCS8VX Radioworks Line-Insulator Rigblaster Pro Relaybox ADSL ROUTER USROBO- TICS PC-Scope PC-Wattmeter Demodulator RF-Probe VHF/UHF Preamps Henry 2002 WS-3600 Weather monitor Antenna Rotor/EA4TX-Interface RADIOHILLP4.2 Gyrenbadaux.3 Internet Analog POTS Web I/O.4

45 Angebote (2) Clubmitgliedschaft Radio Amateur Club Zürich, HB9Z, Station auf der Forch bei Zürich, 600müM. mit TS2000 barefoot, Clubmitgliedschaft Radio Amateur Club Zürich, HB9Z, Station auf der Forch bei Zürich, 600müM. mit TS2000 barefoot, 5-Element-Beam, Carolina Windom und G5RV, UKW-GP 5-Element-Beam, Carolina Windom und G5RV, UKW-GP CHF 100.-/Jahr, CHF 25.- Eintrittsgebühr CHF 100.-/Jahr, CHF 25.- Eintrittsgebühr Beitrittsformular und weitere Info: Beitrittsformular und weitere Info:

46 HB9Z IRB Setup Wiring Legend RS232 RF Multiple command lines/Ethernet Audio In/Out LPT2 Parallel Line (do not connect to lpt1:!) PTT-Command TS2000 ADR2200 Ameritron RCS8VX Rigblaster Pro Relaybox Anti PTT-Loop ADSL ROUTER USROBO- TICS 2.1 Antenna Rotor/EA4TX-Interface HB9Z 2.2 Internet Analog POTS RS232 COM2 RS232 COM1 Coax-Relay Activated when NOANTENNA selected G5RV Beam Windom Coax-Relay Activated when NOANTENNA selected To local TX/RX when NOANTENNA selected V2000

47 Visionen (oder: was bestimmt nicht passieren wird…) Die Geräte-Industrie verzichtet auf das 594. Memory, den 3. VFO und die farbige Weltkarte auf dem TRX und baut endlich in ihre Geräte ein: - TCP/IP Schnittstelle zur Steuerung - Embedded Webserver - Audio-Codec für VoIP Mehrkosten pro Gerät:

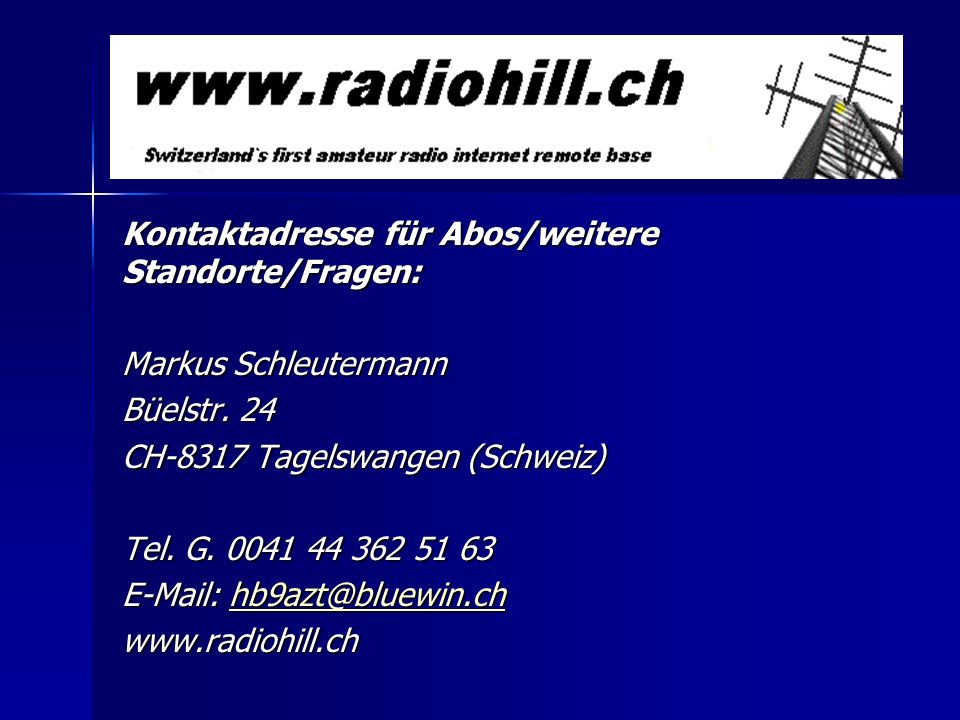

48 Kontaktadresse für Abos/weitere Standorte/Fragen: Markus Schleutermann Büelstr. 24 CH-8317 Tagelswangen (Schweiz) Tel. G

49 EMV - EMC in IRB-Anlagen HB9CVQ, Andy (Diethard) Hansen, EMV - EMC in IRB-Anlagen HB9CVQ, Andy (Diethard) Hansen, DK2VQ Inhalt: Warum und wie entstören Erdkonzept, ja aber geeignet für HF (144) MHz -1kW HF + 70cm Wieviel dämpft eine Mantelwellendrossel real Erdschleifen aufbrechen Halboffenes Schutzzonen-Konzept Entstörung von Computern EMV-Bauteile und Einbautipps EMV-Massnahmen im Rack und Messungen TX stört schon bei Dummyload-Betrieb !? Konsequenzen---Ausblick Einführung: EMV Internet Remote Base Station (IRB) 0-HB9CVQ

50 EMV - EMC in IRB-Anlagen HB9CVQ, Andy (Diethard) Hansen, EMV - EMC in IRB-Anlagen HB9CVQ, Andy (Diethard) Hansen, DK2VQ Warum? Ohne EMV-Massnahmen funktioniert es nicht oder schlecht Ist EMV nicht ganz einfach? Büchse drum Filter drauf und erden Erfahrung: ca. 85% aller Störungen (KW) sind leitungsverschleppt EMV-Konzept Radiohill: Nur soviel EMV wie unbedingt () nötig (Massung, Filter, Erdung) Einführung: EMV Internet Remote Base Station (IRB) 1-HB9CVQ

51 EMV in IRB-Anlagen HB9CVQ, Andy (Diethard) Hansen, EMV in IRB-Anlagen HB9CVQ, Andy (Diethard) Hansen, DK2VQ Windom Antennen (unsymmetrisch) induzieren bei 1000W ca 1A HF-Strom auf dem Koax-Kabelmantel (Clubstn HB9Z)!! Hier hilft nur Mantelstromsperre am Stationseingang Feld koppelt Strom ein…Strom zur Stn verblockt …fliesst zur Erde Guter Design-Wert X L ca. 1 kOhm (X L =2 x phi x f x L) bei 160m ca. 90 mikro Henry Innerhalb der Stn gilt das halb offene Schutz-Zonen-Konzept HF-mässiger Potenzialausgleich auf flächiger Stn-Bezugsmasse Jede!!! Zu- und Ableitung Leitung wird verblockt: Antennen, Netz, Steuerung, Computer… Grundlagen-know-how (1) 2-HB9CVQ

52 EMV in IRB-Anlagen HB9CVQ, Andy (Diethard) Hansen, EMV in IRB-Anlagen HB9CVQ, Andy (Diethard) Hansen, DK2VQ Nur kurzer Erd/Masse Draht ist wirksam! (X L = 2 x phi x f x L) Grobe Merkregel: 1m Drahtlänge = 1 mikro Henry 160m = 11 Ohm, 80m = 22, 40m=44, 30m=63, 20m= 88, 17m=113 15m= 132, 12m=157, 10m=188 Ohm Annahme: Draht ist viel kürzer als Wellenlänge (1/10 bis1/20) d.h. noch keine merkliche Stehwellenausbildung Grundlagen-know-how (2) 3-HB9CVQ

53 EMV in IRB-Anlagen HB9CVQ, Andy (Diethard) Hansen, EMV in IRB-Anlagen HB9CVQ, Andy (Diethard) Hansen, DK2VQ Grundlagen-know-how: Mantelstromdrosseln (3) Rel. Permeabilität ca Amidon (8 Wdg=200 uH) Grosser Kern (Flohmarkt?) ca. 200 Nicht bewickelt- minimiert Streukapazität In/Out d.h. Übersprechen-Koppeln Bei Amidon ca 6-10 Wdg dB Dämpfung 1-30 MHz in 600 Ohm Ltg-Mess-Aufbau Grosse Ringkerne (D=12cm) 18 Wdg-> uH Hochperm. Material wegen Verlusten (Drosseln) nicht als Übertrager geeignet ! Betrachtung für KW: 4-HB9CVQ

54 EMV in IRB-Anlagen HB9CVQ, Andy (Diethard) Hansen, EMV in IRB-Anlagen HB9CVQ, Andy (Diethard) Hansen, DK2VQ Grundlagen-know-how: Kabel-Gerät Kopplung (4) Gerät 1 Gerät 2 Magn. Störfeldstärke Masseplatte Geschirmte Leitung Impedanzen (L+R) = L ist abhängig von Frequenz CM-Störstrom Durch Manteldrosseln in Ltg wird Störstrom min. 2 Drosseln weil Kabel- zu Wellenlänge ev. zu >> R 5-HB9CVQ

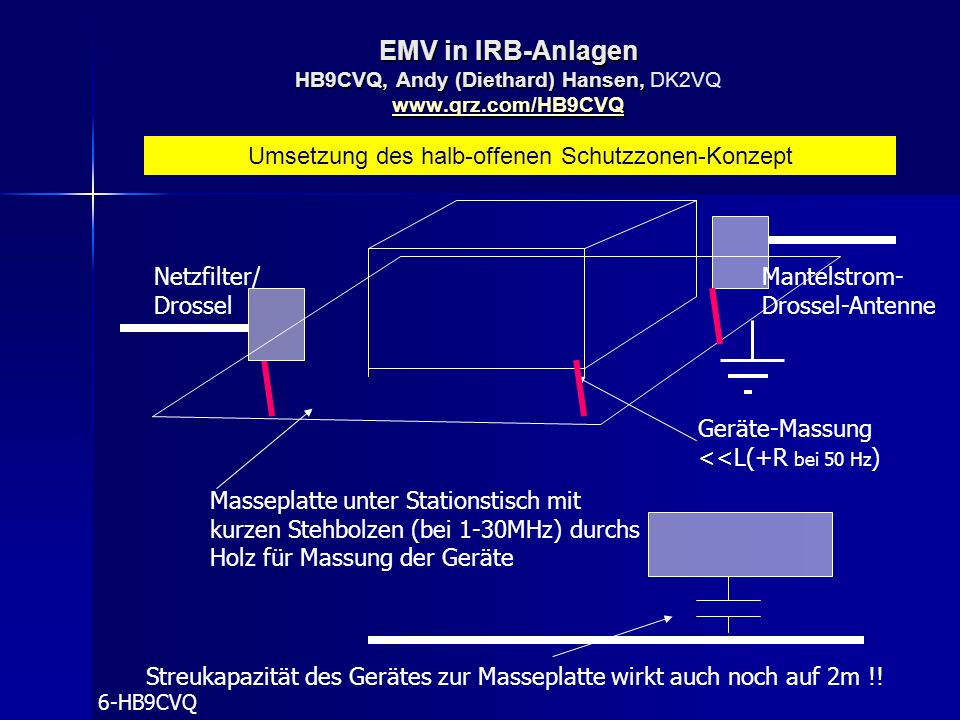

55 EMV in IRB-Anlagen HB9CVQ, Andy (Diethard) Hansen, EMV in IRB-Anlagen HB9CVQ, Andy (Diethard) Hansen, DK2VQ Umsetzung des halb-offenen Schutzzonen-Konzept Masseplatte unter Stationstisch mit kurzen Stehbolzen (bei 1-30MHz) durchs Holz für Massung der Geräte Geräte-Massung <

56 EMV in IRB-Anlagen HB9CVQ, Andy (Diethard) Hansen, EMV in IRB-Anlagen HB9CVQ, Andy (Diethard) Hansen, DK2VQ Umsetzung Schutzzonen-Konzept im Rack Geräte-Massung <

57 EMV in IRB-Anlagen HB9CVQ, Andy (Diethard) Hansen, EMV in IRB-Anlagen HB9CVQ, Andy (Diethard) Hansen, DK2VQ Detail: Computer-Server Entstörung am Schaltnetzteil (SMPS) Erfahrung: ohne Entstörung kein schwacher DX-Empfang möglich statt S (6-8) jetzt S (1-2), Testen in AM beim RX SMPS Emissions-Störung: Common Mode (CM) und Differential Mode Filter SMPS: Prinzip schneller Schalter Diff Mod Problem: SMPS wenn überhaupt entstört CM aber DM (ca. 500uH) fehlt 8-HB9CVQ V - 230V 50Hz Ev. auch auf DC-Seite CM-Drossel falls nötig

58 Typical Server/Tx-Rx Setup (1) Typical Server/Tx-Rx Setup (1) Simple RFI-Counter-measures: Use symmetrical Antennas (vertical feed line) Use symmetrical Antennas (vertical feed line) Tune for good SWR Tune for good SWR Put RF-Insulators (Chokes) in Antenna Lines (stn) Put RF-Insulators (Chokes) in Antenna Lines (stn) Put sheet-metal-plates under your operators table and bond/ground them. Put sheet-metal-plates under your operators table and bond/ground them. Connect your equipment-grounding straps to the metal-plates (also PC-Chassis) Connect your equipment-grounding straps to the metal-plates (also PC-Chassis) Form good Rf-equipotential through out Stn Form good Rf-equipotential through out Stn Grounding /bonding lines as short as possible Grounding /bonding lines as short as possible 9-HB9CVQ

59 Typical Server/Tx-Rx Setup (2) Typical Server/Tx-Rx Setup (2) Simple RFI-Countermeasures: Optimize Lightning Protection-Harmonize with EMC Optimize Lightning Protection-Harmonize with EMC Break up Ground Loops Break up Ground Loops Ground and filter all lines entering your shack (EMC-open-zoning-concept) Ground and filter all lines entering your shack (EMC-open-zoning-concept) Put ferrite cores in every line, if needed Put ferrite cores in every line, if needed Put RF-filter into antenna-rotor line + ADSL-Line Put RF-filter into antenna-rotor line + ADSL-Line Shorten unused cable lengths by bundling Shorten unused cable lengths by bundling 10-HB9CVQ

60 Typical Server/TX-RX Setup (3) Typical Server/TX-RX Setup (3) Filtering Equipment in use at radiohill (Examples): Amidon FT – 8 Windings Line Filter Antenna-Rotor Model 348 Line Filter DSL-Line Model 340D-RJ Line-Insulator T4G with ground strap 11-HB9CVQ

61 Typical Server/TX-RX Setup (4) Typical Server/TX-RX Setup (4) RFI Countermeasures at the OP-Desk Ferrite-Hill and shortening lines: 12-HB9CVQ

62 Typical Server/TX-Rx Setup (5) Typical Server/TX-Rx Setup (5) RFI Countermeasures at the OP-Desk - Grounding: It looks better now in the new Rack Organized Chaos ! 13-HB9CVQ

63 EMV in IRB-Anlagen HB9CVQ, Andy (Diethard) Hansen, EMV in IRB-Anlagen HB9CVQ, Andy (Diethard) Hansen, DK2VQ New Rack (EMC-optimized) Prototype at Radiohill, May HB9CVQ 2m 1kW PABig Ferrite Core(120mm) TS W HF PA Power Supplies 2xPC RIG Blaster Pro Weather-Stn. No Faraday Cage shielded room needed… …but EMC- Zoning!!

64 EMV in IRB-Anlagen HB9CVQ, Andy (Diethard) Hansen, EMV in IRB-Anlagen HB9CVQ, Andy (Diethard) Hansen, DK2VQ Neueste EMV-Messungen im Rack (Juni 06) 15-HB9CVQ Problem: gelegentliche Hick-ups in der Software…PA hängt manchmal Ist die Störquelle das HF-Feld der Ant. oder der TX im Rack ? alle Ant. im Antennenhaus mit Blitzpatronen (Koax) geschützt/geerdet …….Shack ca. 7m entfernt Koax unterirdisch verlegt …………………………….. Messungen: CM-Störströme (350 MHz Tek Oszi + FCC HF-Stromzange) 3.5 MHz Windom HF-Feld (450W out): VHF/UHF RG-213 vom 30m Tower 200 mA pp Rotorltg, Netzltg, KW-Windom Koax ähnlich (ohne Shack-Massnahmen) Aber… TX TS 2000 bei Dummy Load-Betrieb erzeugt schon ca. 160 mA pp ! Fazit : 12V Ltg TS 2000 Filter + alle Zuleitungen mit Mantelwellendrossel

65 EMV in IRB-Anlagen HB9CVQ, Andy (Diethard) Hansen, EMV in IRB-Anlagen HB9CVQ, Andy (Diethard) Hansen, DK2VQ Neueste EMV-Massnahmen im Rack (Juni 06) 16-HB9CVQ Problem: Hick-ups in der Software Lösung: Neuanordnung Geräte im Rack (TX nahe am PS, PA nahe am PS) TS 2000 schickt 160mA HF per 12V ins Rack (Dummy Load-Betrieb) ?! Drossel zu wenig ->30 A CM-Filter (Montage am TX- kurze Masse!!!) Dämpfung ca. 8 zu 1 ( ca. 18 dB, stark abhängig von Masse) Mehr parallele Erdbänder (6) von Etage zu Etage Effekt : Induktivität muss entsprechend gesenkt werden HF-Potenzialausgleich

66 EMV in IRB-Anlagen HB9CVQ, Andy (Diethard) Hansen, EMV in IRB-Anlagen HB9CVQ, Andy (Diethard) Hansen, DK2VQ Neueste EMV-Massnahmen im Rack (Juni 06) 18-HB9CVQ Massnahmen ausserhalb Rack: Mantelwellensperren/Drosseln in allen Leitungen Massnahmen innerhalb Rack: Zonenkonzept, Bleckplatten-Etagen, Massebänder…6/Etage ganzes Rack Ströme in dem Massebändern sollen möglichst gleich sein CM (Netz) Filter (25A TS V) Mantelwellendrosseln (Amidon FT240/77) ca 30 Stück+grosse Ringkerne Massnahmen bei VHF/UHF ähnlich ->Kernmaterial ( MHz) Erg.: Jetzt herrscht Ruhe im System……endlich!!!
