Weiteres Beispiel (1) LoaNr Breite Höhe Länge MaxGewicht <0,*>

Präsentation zum Thema: "Weiteres Beispiel (1) LoaNr Breite Höhe Länge MaxGewicht <0,*>"—  Präsentation transkript:

1 Weiteres Beispiel (1) LoaNr Breite Höhe Länge MaxGewicht <0,*>
HatLoArt LagerortArt Verträglichkeit LoNr <1,1> ANr <1,*> Lagerort AName <0,*> Gewicht <1,*> Menge Lieferant ArtikelArt Gewicht Speichert <1,*> LeNr VerpacktIn Stückzahl LhNr <1,1> <1,1> <1,1> Enthält <1,*> Lagereinheit Lagerhilfsmittel Gewicht <1,1> <1,1> Gewicht <0,*> HatLeArt <0,*> HatLhArt LagereinheitArt LagerhilfsmittelArt LeaNr LeaName Länge LhaNr LhaName Länge Breite Höhe Breite MaxGewicht Höhe Maxgewicht

2 Weiteres Beispiel (2) relation ArtikelArt(ANr, AName, Menge, Lieferant, Gewicht); relation Lagereinheit(LeNr, LeaNr, ANr, Stückzahl, Gewicht, LhNr); relation LagereinheitArt(LeaNr, LeaName, Länge, Breite, Höhe, MaxGewicht); relation Lagerhilfsmittel(LhNr, LhaNr, Gewicht, LoNr); relation LagerhilfsmittelArt(LhaNr, LhaName, Länge, Breite, Höhe, MaxGewicht); relation Lagerort(LoNr, LoaNr, Gewicht); relation LagerortArt(LoaNr, Länge, Breite, Höhe, MaxGewicht); relation Verträglichkeit(ANr, LoNr);

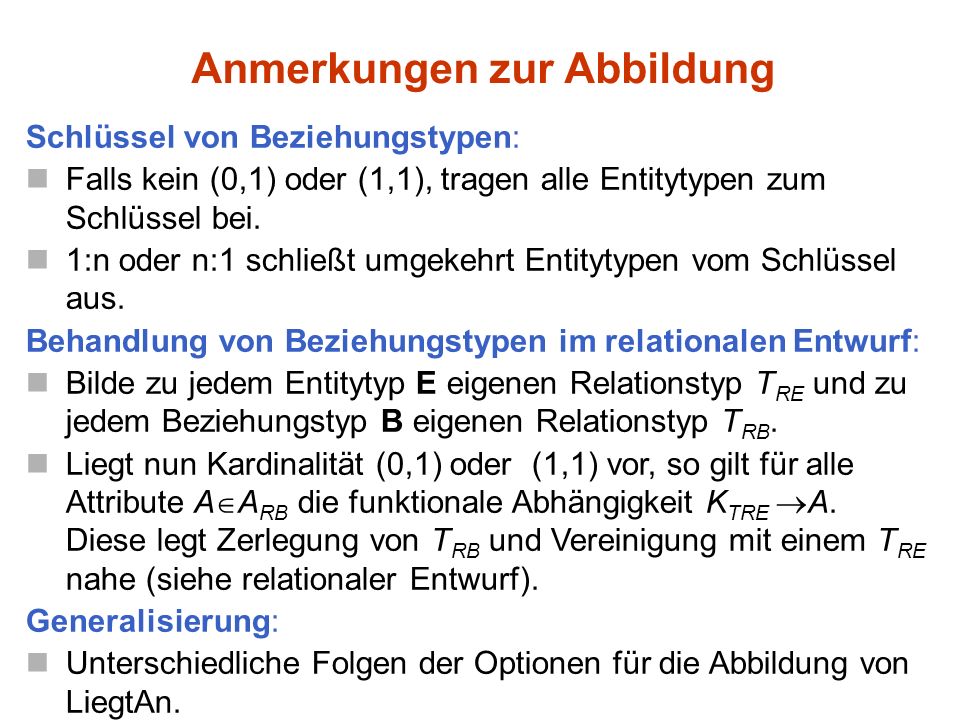

3 Anmerkungen zur Abbildung
Schlüssel von Beziehungstypen: Falls kein (0,1) oder (1,1), tragen alle Entitytypen zum Schlüssel bei. 1:n oder n:1 schließt umgekehrt Entitytypen vom Schlüssel aus. Behandlung von Beziehungstypen im relationalen Entwurf: Bilde zu jedem Entitytyp E eigenen Relationstyp TRE und zu jedem Beziehungstyp B eigenen Relationstyp TRB. Liegt nun Kardinalität (0,1) oder (1,1) vor, so gilt für alle Attribute AARB die funktionale Abhängigkeit KTRE A. Diese legt Zerlegung von TRB und Vereinigung mit einem TRE nahe (siehe relationaler Entwurf). Generalisierung: Unterschiedliche Folgen der Optionen für die Abbildung von LiegtAn.
