1 Externe Speichermedien = Bezeichnung für die Speichermedien, die nicht zur Zentraleinheit gehören, aber direkt an diese angeschlossen sind. Sie werden benutzt, um große Mengen von Daten in externen Speichern dauerhaft abzulegen. Diese verschiedenen Medien bieten unterschiedliche Qualitäten im Hinblick auf die für Massenspeicher wichtigen Merkmale: Kosten pro Informationseinheit (pro MB, GB…) Kosten pro Informationseinheit (pro MB, GB…) Zugriffszeit Zugriffszeit Lese- bzw. Schreibgeschwindigkeit Lese- bzw. Schreibgeschwindigkeit Gesamtkapazität Gesamtkapazität Zuverlässigkeit (kurz- und langfristig) Zuverlässigkeit (kurz- und langfristig) Transportfähigkeit Transportfähigkeit Austauschbarkeit Austauschbarkeit

2 Überblick Es gibt Speichermedien die Gerät (= Read/Write) und Datenträger in einem sind und andere, wo dies in Wechseldatenträger und Gerät getrennt ist. [ROM-Baustein] [ROM-Baustein] Diskette = Floppy Disk Diskette = Floppy Disk Festplatte Festplatte CD CD DVD DVD ZIP ZIP Streamer Streamer USB-Stick USB-Stick Speicherkarten Speicherkarten

3 Diskettenlaufwerk Floppy Drive (Diskettenlaufwerk) intern / extern mit USB Floppy Drive (Diskettenlaufwerk) intern / extern mit USB - Rotationsmotor mit Transportstift und Schreib-/Lesearm inklusive Schreib-Lese-Kopf -Schreib-Lese-Kopf sitzt auf der Magnetscheibe der Diskette -Über Magnetisierung einer spannungsneutralen Scheibe werden die Daten auf vorher eingeteilte Bereiche geschrieben. -Scheibe ist beidseitig beschreibbar -die Diskette in adressierbare Bereiche einteilen, nennt man 'formatieren'. Bei der High-Level-Formatierung einer 3,5 Zoll Diskette werden so genannte Sektoren und Spuren angelegt. Ein Sektor fasst 512 Byte. 18 Sektoren sind auf einer Spur und 80 Spuren hat eine Diskette pro Seite. => 512 Byte x 18 x 80 x 2 = Bytes = 1440 Kilobytes Dadurch verlieren die vorher auf der Diskette gespeicherten Daten ihre Adresse und deshalb sind diese Daten nach einer Formatierung für den Laien verloren (im Volksmund gelöscht). Nur Low-Level-Format löscht physikalisch. -Auf einer Diskette entspricht ein Sektor einem Cluster

4 Diskette I Magnetspeicher Magnetspeicher permanent permanent adressierbar adressierbar wahlfrei wahlfrei Wechseldatenträger Wechseldatenträger Schreib- und Lesespeicher mit Schreibschutzmöglichkeit Schreib- und Lesespeicher mit Schreibschutzmöglichkeit lösch- und wieder beschreibbar lösch- und wieder beschreibbar Vorteile: handlich, für Datentransfer von kleinen Mengen, unbegrenzte Beschreibbarkeit, preisgünstig Vorteile: handlich, für Datentransfer von kleinen Mengen, unbegrenzte Beschreibbarkeit, preisgünstig Nachteil: langsamer Datenzugriff, geringe Kapazität, hohe Störanfälligkeit durch verschiedenste Einwirkungen (Magnet, Kälte, Hitze, Schmutz von außen oder Magnetscheibenabrieb, mechanische Einwirkungen) Nachteil: langsamer Datenzugriff, geringe Kapazität, hohe Störanfälligkeit durch verschiedenste Einwirkungen (Magnet, Kälte, Hitze, Schmutz von außen oder Magnetscheibenabrieb, mechanische Einwirkungen)

5 Diskette II Der Name Floppy kommt von den 5 ¼ Zoll Disketten, die heute nicht mehr im Umlauf sind. Der Name Floppy kommt von den 5 ¼ Zoll Disketten, die heute nicht mehr im Umlauf sind. seit 1987 Disketten 3,5 Zoll = 90 mm mit 1440 KB High Density (Hohe Dichte = Name der 1.44 MB-Technologie) seit 1987 Disketten 3,5 Zoll = 90 mm mit 1440 KB High Density (Hohe Dichte = Name der 1.44 MB-Technologie) War zu Anfangszeiten, als Festplatten noch sehr teuer waren, das Speichermedium für das Betriebssystem. War zu Anfangszeiten, als Festplatten noch sehr teuer waren, das Speichermedium für das Betriebssystem. Bsp. Die ersten Versionen von MS Word wurden auf Disketten gespeichert verkauft. Installation mit 20 Disketten keine Seltenheit. Bsp. Die ersten Versionen von MS Word wurden auf Disketten gespeichert verkauft. Installation mit 20 Disketten keine Seltenheit. Boot-Diskette (teilweise durch USB-Speichermedium ersetzbar) Boot-Diskette (teilweise durch USB-Speichermedium ersetzbar)

6 Festplatte I Magnetisch Magnetisch permanent permanent adressierbar = wahlfreier Zugriff adressierbar = wahlfreier Zugriff Laufwerk und Datenträger in einem = kein Wechseldatenträger Laufwerk und Datenträger in einem = kein Wechseldatenträger Schreib- und Lesespeicher Schreib- und Lesespeicher mit EIDE-, S-ATA-, SCSI- oder USB-Schnitstelle mit EIDE-, S-ATA-, SCSI- oder USB-Schnitstelle gebräuchlich 200 – 300 GB aber bis in den TerraByte-Bereich erhältlich. gebräuchlich 200 – 300 GB aber bis in den TerraByte-Bereich erhältlich. in zwei Größen erhältlich 2,5 Zoll (v. a. Notebooks) und 3,5 Zoll für normalen PC, in Pentium I-Rechnern auch noch 5 1/4 Zoll in zwei Größen erhältlich 2,5 Zoll (v. a. Notebooks) und 3,5 Zoll für normalen PC, in Pentium I-Rechnern auch noch 5 1/4 Zoll DER PC-Festwertspeicher für alles DER PC-Festwertspeicher für alles

7 Festplatte II Lese- Schreibkopf Lese- Schreibkopf geräuscharme Hochfrequenz geräuscharme Hochfrequenz Umdrehungszahl: 5400 / 7500 oder RPM (rotation per minute) Umdrehungszahl: 5400 / 7500 oder RPM (rotation per minute) Betriebstemperatur 40° Celsius Betriebstemperatur 40° Celsius der erste Sektor ist außen! der erste Sektor ist außen! Luftkissen Luftkissen Headcrash Headcrash Defragmentierung Defragmentierung Scandisk Scandisk

8 Festplatte III die Festplatte ist vakuumverschlossen und darf nicht geöffnet werden. Ein Öffnen hat den Verlust der darauf befindlichen Daten zur Folge und einen irreparablen Defekt. (Staubkörner) die Festplatte ist vakuumverschlossen und darf nicht geöffnet werden. Ein Öffnen hat den Verlust der darauf befindlichen Daten zur Folge und einen irreparablen Defekt. (Staubkörner)

9 Festplatte IV

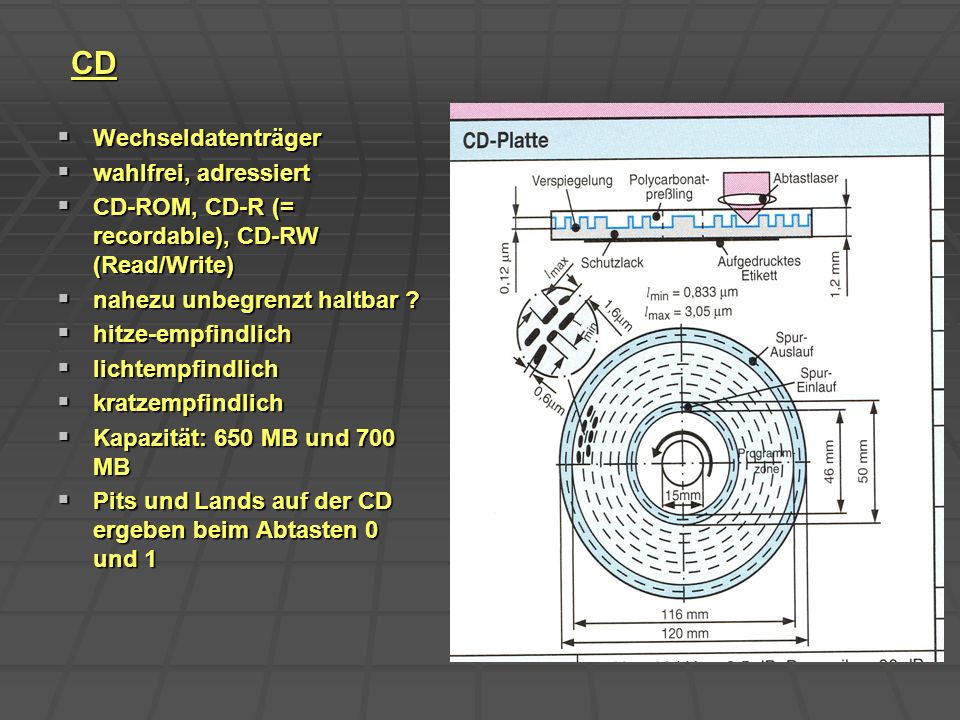

10 CD Wechseldatenträger Wechseldatenträger wahlfrei, adressiert wahlfrei, adressiert CD-ROM, CD-R (= recordable), CD-RW (Read/Write) CD-ROM, CD-R (= recordable), CD-RW (Read/Write) nahezu unbegrenzt haltbar ? nahezu unbegrenzt haltbar ? hitze-empfindlich hitze-empfindlich lichtempfindlich lichtempfindlich kratzempfindlich kratzempfindlich Kapazität: 650 MB und 700 MB Kapazität: 650 MB und 700 MB Pits und Lands auf der CD ergeben beim Abtasten 0 und 1 Pits und Lands auf der CD ergeben beim Abtasten 0 und 1

11 CD-Laufwerk Ist ein 5 ¼ Zoll-Laufwerk Ist ein 5 ¼ Zoll-Laufwerk Internes oder externes optisches Laufwerk Internes oder externes optisches Laufwerk für EIDE, S-ATA, SUB, FIREWIRE, SCSI Schnittstelle möglich für EIDE, S-ATA, SUB, FIREWIRE, SCSI Schnittstelle möglich Laserstrahl bei RPM an einer Spur von innen nach außen. Die ersten Daten sind innen. Laserstrahl bei RPM an einer Spur von innen nach außen. Die ersten Daten sind innen. Laser, Spiegel und Loch Prinzip (nach BLC) Laser, Spiegel und Loch Prinzip (nach BLC) integrierte Auswuchtmechanik integrierte Auswuchtmechanik hohe Drehgeschwindigkeit hohe Drehgeschwindigkeit beim Brennen: mögliche Probleme beim on the fly (Buffer underun), man sollte während einem Brennvorgang nicht den PC mit großen Programmen belasten. beim Brennen: mögliche Probleme beim on the fly (Buffer underun), man sollte während einem Brennvorgang nicht den PC mit großen Programmen belasten.

12 DVD wie CD nur größere Kapazität wie CD nur größere Kapazität optisch optisch wahlfrei wahlfrei 5 GB bis 17 GB, je nach Verfahren 5 GB bis 17 GB, je nach Verfahren es gibt +/- DVD-Brenner oder/und Dual-Layer es gibt +/- DVD-Brenner oder/und Dual-Layer DVD + sind besser lesbar, als - DVD + sind besser lesbar, als -

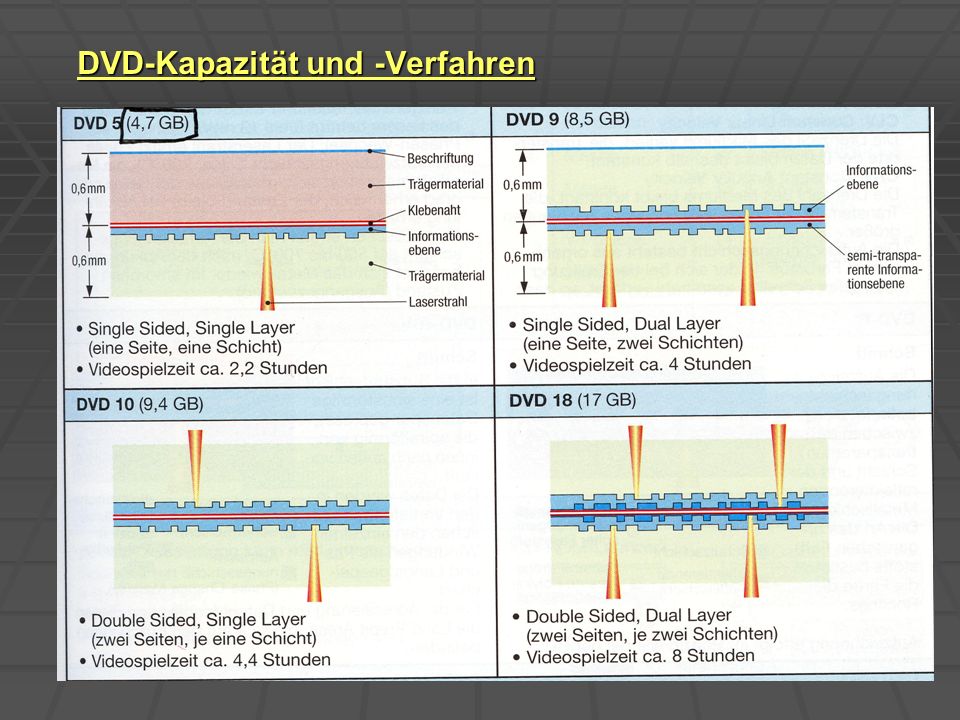

13 DVD-Kapazität und -Verfahren

14 DVD-Player Externer Player aus dem Hifi- bzw. Wohnzimmerbereich Externer Player aus dem Hifi- bzw. Wohnzimmerbereich für PC wie CD-Laufwerk für PC wie CD-Laufwerk liest auch CDs liest auch CDs kann am PC Filme wiedergeben, wenn Software installiert kann am PC Filme wiedergeben, wenn Software installiert DVD-Daten: Videos, MP3s, JPG-Bilddateien, Audio-CD-Daten? DVD-Daten: Videos, MP3s, JPG-Bilddateien, Audio-CD-Daten? Es gibt wie bei CDs die Arten DVD-ROM, DVD-R und DVD-RW Es gibt wie bei CDs die Arten DVD-ROM, DVD-R und DVD-RW

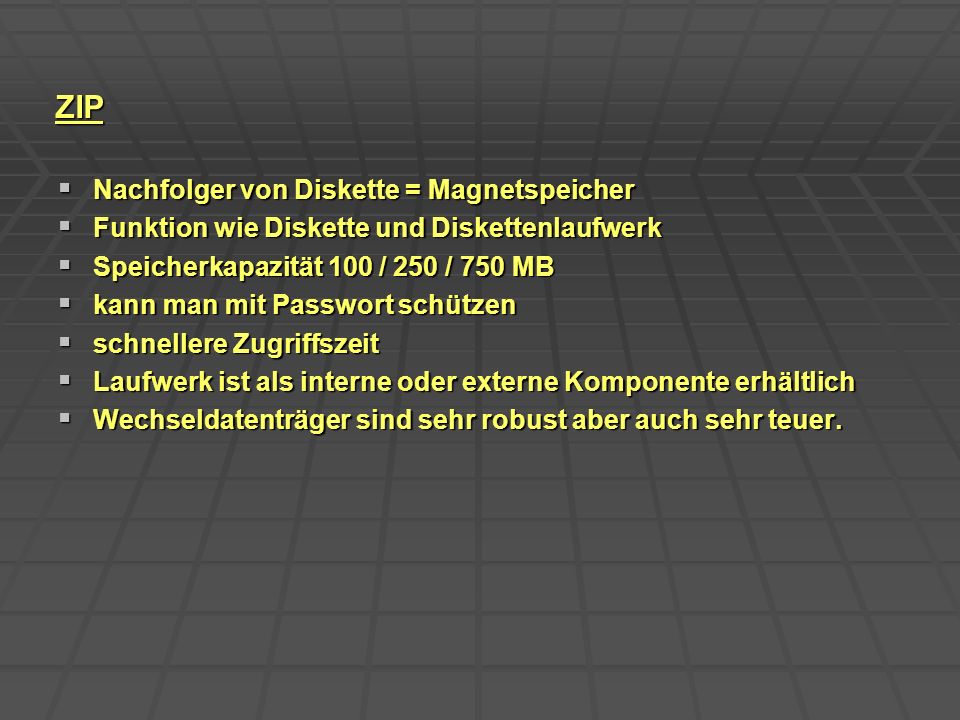

15 ZIP Nachfolger von Diskette = Magnetspeicher Nachfolger von Diskette = Magnetspeicher Funktion wie Diskette und Diskettenlaufwerk Funktion wie Diskette und Diskettenlaufwerk Speicherkapazität 100 / 250 / 750 MB Speicherkapazität 100 / 250 / 750 MB kann man mit Passwort schützen kann man mit Passwort schützen schnellere Zugriffszeit schnellere Zugriffszeit Laufwerk ist als interne oder externe Komponente erhältlich Laufwerk ist als interne oder externe Komponente erhältlich Wechseldatenträger sind sehr robust aber auch sehr teuer. Wechseldatenträger sind sehr robust aber auch sehr teuer.

16 Streamer = Bandlaufwerk nicht adressierbar = sequentieller Zugriff nicht adressierbar = sequentieller Zugriff magnetisch = wiederbeschreibbar magnetisch = wiederbeschreibbar Einsatzgebiet ist die Sicherung großer Datenmengen Einsatzgebiet ist die Sicherung großer Datenmengen Schreiben sehr schnell, etwas suchen sehr langsam Schreiben sehr schnell, etwas suchen sehr langsam Wechseldatenträger Wechseldatenträger Funktion wie Videokassette Funktion wie Videokassette Kapazität 800 MB bis 48 GB Kapazität 800 MB bis 48 GB Sonderformen: DAT-Streamer mit DDS (Digital Data Storage) Sonderformen: DAT-Streamer mit DDS (Digital Data Storage) -DDS-1 = 2 GB pro Kassette -DDS-2 = 4 GB pro Kassette (120 m Bandlänge) -DDS-3 = 120 GB pro Kassette relativ schneller Datenzugriff relativ schneller Datenzugriff in der Regel mit SCSI-Schnittstelle in der Regel mit SCSI-Schnittstelle

17 Flasch-Speicherung

18 USB-Stick / USB-Extern-Speicher Stick: Memory-Bird ist der Name des Fujitsu-Siemens USB-Sticks Memory-Bird ist der Name des Fujitsu-Siemens USB-Sticks Laufwerk und Speichermedium in einem Laufwerk und Speichermedium in einem Kleiner permanenter Speicher (bis zu 10 Jahre lang lesbar) Kleiner permanenter Speicher (bis zu 10 Jahre lang lesbar) wahlfrei wahlfrei Schreib- und Lesespeicher mit Schreibschutz Schreib- und Lesespeicher mit Schreibschutz Kapazität 32 MB bis 8 GB (April 2005), gebräuchlich 128 MB – 1 GB Kapazität 32 MB bis 8 GB (April 2005), gebräuchlich 128 MB – 1 GBSpeicher: Storagebird kann bis zu 20 GB speichern Storagebird kann bis zu 20 GB speichern

19 Speicherkarten Flash-Speicherung Flash-Speicherung Funktionalität wie USB-Stick Funktionalität wie USB-Stick wird v. a. in Digital-Kameras verwendet. Vereinzelt auch bei Handys. wird v. a. in Digital-Kameras verwendet. Vereinzelt auch bei Handys. verschiedene Arten und Größen verschiedene Arten und Größen -CompactFlash (CF) ca. …, 1 GB, … -SD Memory Card ca. …, 1 GB, … -Multimedia Card (MMC) ca. …, 512 MB, …

20 Quellenangabe -Lernscript zur Ausbildung zum Fachlehrer an der Forschungs- und Ausbildungsstätte für Kurzschrift und Textverarbeitung Bayreuth E. V. über das Thema Hardware -Unterlagen aus meiner Ausbildung zum Fachinformatiker für Anwendungsentwicklung -Wikipedia -PC-Lexikon von Markt & Technik -IT- Handbuch für Systemelektroniker/-in Fachinformatiker/-in EDV-Grundwissen Addison-Wesley
